如何使用全站仪进行地形图测量地形图是地貌特征在纸面上的图形表达,对于地理学、工程学、农业科学以及城市规划等领域都具有重要的作用。
而全站仪作为一种现代化测量仪器,能够实现高精度的地形图测量。
本文将介绍如何使用全站仪进行地形图测量的过程和注意事项。
一、仪器准备首先,使用者需要确保全站仪与计算机或数据采集器进行连接,并确保设备之间的通信正常。
此外,还需要确保全站仪的电池电量充足,并为其设置正确的操作参数,如坐标系、测量单位等。
准备工作的完成对于后续的测量过程非常重要。
二、设置测量控制点在进行地形图测量之前,需要设置一系列的测量控制点,以便于后续测量及数据处理。
控制点的设置应该密布于地形图区域,并且选取地势较高或明显特征的位置作为控制点。
同时,在设置控制点时,需要将其与已知的基准点进行校正,以确保测量的准确性和可靠性。
三、测量地形分段全站仪的测量范围是有限的,因此在进行地形图测量时,需要将测区划分为若干个分段。
每个分段内,都需要设置测量控制点,并使用全站仪进行高程、平面和方位角的测量。
测量数据的准确性对于地形图的精度至关重要,因此在实际测量过程中,应该尽可能避免各种误差,如大气折射误差、仪器误差等。
四、数据处理与绘图完成地形测量后,需要对测量数据进行处理以获得最终的地形图。
首先,应该导入测量数据至计算机或数据采集器,并使用专业的地理信息系统软件进行数据的处理和分析。
处理过程主要包括数据的配准、去噪、插值和反演等。
最后,可以根据处理后的数据,使用绘图软件进行地形图的绘制。
五、地形图的应用地形图作为对地表特征的图形化表达,可以应用于多个领域。
在地理学中,地形图常常用于研究地形、地貌特征及其形成原因。
在农业科学中,地形图可以提供农田的地形、坡度、土壤类型等信息,有助于优化农田规划和农作物的种植。
在城市规划中,地形图可以用于分析城市地貌、地形变化,为城市规划提供依据。
六、使用全站仪测量地形图的注意事项在使用全站仪进行地形图测量时,需要注意以下几个方面:1. 保持测量装置的稳定。
地形图测量概述地形图是地球表面上各种地形要素的分布在平面上的表示,是地球科学中最常用的图形之一。
地形图的制作需要使用测量技术来获取地面的高程和坐标信息。
本文将介绍地形图的测量方法和常用工具,以及测量数据的处理和应用。
测量方法地形图的测量方法主要分为野外测量和室内绘图两个阶段。
野外测量野外测量是通过地面调查和测量,实地获取地形数据的过程。
以下是常用的野外测量方法:1.地平测量法:地平测量法是最基础的测量方法之一,通过使用水平仪或全站仪来测量地面高程。
该方法适用于平坦地区或小范围的地面测量。
2.三角测量法:三角测量法是采用三角形边长和角度关系来计算地面高程的方法。
通过在地面上设置三角形控制点,通过测量角度和边长的方法,可以计算出每个点的高程。
三角测量法适用于大范围的测量,并且精度较高。
3.全站仪测量法:全站仪测量法是一种先进的测量方法,结合了电子仪器和测量技术。
通过全站仪可以同时测量目标点的坐标和高程信息,同时具有较高的测量精度和效率。
室内绘图室内绘图是在野外测量之后,将采集到的地形数据进行处理和绘制地形图的过程。
以下是常用的绘图工具和软件:1.AutoCAD:AutoCAD是一款功能强大的CAD软件,广泛用于绘制和编辑地形图。
通过导入野外测量数据,可以在AutoCAD中绘制等高线,平面图和立体图等。
2.ArcGIS:ArcGIS是一套专业的地理信息系统软件,可以用于创建和分析地形图。
使用ArcGIS可以对野外测量数据进行插值处理,生成高程图和坡度图等。
3.QGIS:QGIS是一款免费的开源地理信息系统软件,功能与ArcGIS类似。
通过QGIS,用户可以导入野外测量数据,并进行地形图的设计和编辑。
测量数据处理与应用野外测量所得到的数据需要经过处理和分析,然后应用到实际工程和科学研究中。
以下是常用的数据处理方法和应用场景:1.数据处理:测量数据处理包括数据的清洗、去噪和校正等步骤。
清洗可以去除异常值和不合理的数据,保证数据的可靠性。
测绘地形图的方法与步骤地形图是一种展示地表自然和人为特征的图形表示,可以帮助我们了解地球表面的地势变化,地形图在城市规划、农业、水利和环境保护等领域起着重要作用。
测绘地形图的方法和步骤是一项繁琐而精细的工作,下面将从数据收集、仪器使用以及数据处理等方面介绍测绘地形图的方法与步骤。
一、数据收集测绘地形图的第一步是收集数据。
数据收集可以通过现场测量、遥感技术和地理信息系统(GIS)等多种途径实现。
现场测量是指在地面内插装置控制下,使用测量仪器进行测量,以获取地形数据。
遥感技术则是通过卫星或飞机等遥感设备采集数据,包括高程、影像和地物特征等。
地理信息系统则是通过采用数字化技术,收集和处理各种地理数据。
二、仪器使用测绘地形图的第二步是使用仪器进行测量。
常用的地形测量仪器包括全站仪、GPS定位仪和激光测距仪等。
全站仪可以测量地点的水平和垂直角度,并通过地勘范围仪记录测量结果。
GPS定位仪则可以使用卫星信号确定测量点的经纬度坐标,提供准确的位置信息。
激光测距仪则可以测量距离和高程,用于获取地形数据。
在使用仪器进行测量时,需要选择合适的测量方法和程序。
例如,在地形测量中,可以采用三角测量法、交会测量法和辐射法等。
三角测量法是通过测量三角形的边长和角度来计算地点的位置。
交会测量法则是通过测量具有公共点的两条线段,从而确定地点的位置。
辐射法是通过已知位置的基准点到未知位置的目标点之间的直线距离和方位角来计算目标点的位置。
三、数据处理测绘地形图的最后一步是数据处理。
数据处理可以包括数据的整理、校正和细化等环节。
整理数据是将收集到的各种地理数据整合在一起,形成数据集。
校正数据则是对数据进行质量检查和纠正,确保测量结果的准确性和可靠性。
细化数据则是通过数据分析和建模等方法,对地形数据进行进一步的处理,以生成地形图。
在数据处理过程中,可以使用地形图软件或地理信息系统软件来处理和分析数据。
这些软件可以根据测量数据生成地图,并提供各种地理分析工具,如缓冲区分析、高程分析和地形剖面绘制等。

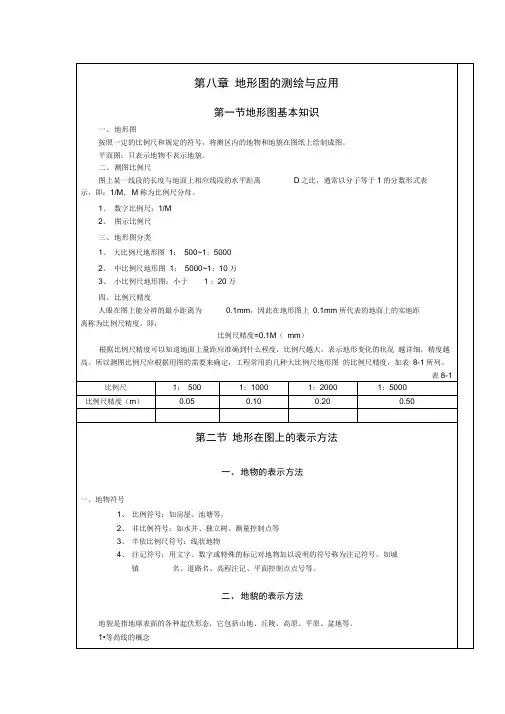

1)等高线的形成和定义用不同高程而间隔相等的一组水平面P l , P 2,取线,将这些截取线沿着垂直方向正射投影到水平投影面 曲线,即等高线。
如图 8-5所示的就是地面高程为 地面上高程相等的相邻点连接而成的闭合 曲线。
用等高线表示的几种典型地貌如图 8-6所示。
2)等高距和等高线平距两条相邻等高线的高差称为等高距。
相 邻等高线间的水平距离称为等高线平距。
等高距越小,显示地貌就越详细, 但等高距过 小,图上等高线将很密,会使地形图不清晰。
因此,要根据测图比例尺和地面倾斜角及其 用图的目的来选择等高距。
但在同一幅图内,等高距通常取定值。
2•等高线的分类(1) 首曲线:按所选定的等高距描绘的等高线称为基本等高线(首曲线) ,用实线表示(2) 计曲线:从高程Om 起算每隔四根等高线需加粗一根,称为加粗等高线(计曲线)(3) 间曲线和助曲线: 在局部地区用基本等高线不足以表示地貌的实际状态时,可用二分之一等高距的等高线,称为半距等高线(间曲线) ,用长虚线表示;四分之一等高距的等高线称为辅助等高线(助曲线),用短虚线表示。
,3、典型地貌及等高线图(1)山头、盆地、示坡线(2) 山脊、山谷(集水线、分水线) (3) 鞍部(4)特殊地貌:冲沟、悬崖、陡壁4•等高线的特性(1 )在同一条等高线上各点的高程相等。
(2) 每条等高线必为闭合曲线,如不在本幅图内闭合,也在相邻的图幅内闭合。
(3) 不同高程的等高线不能相交。
当等高线重迭时,表示陡坎或绝壁。
(4) 山脊线(分水线)、山谷线(集水线)均与等高线垂直相交。
(5) 等高线平距与坡度成正比。
在同一幅图上,平距小表示坡度陡,平距大表示坡度缓,平 距相等表示坡度相同。
换句话说,坡度陡的地方等高线就密,坡度缓的地方等高线就稀。
(6) 等高线跨河时,不能直穿河流,须绕经上游正交于河岸线,中断后再从彼岸折向下游。
等高线的这些特性是相互联系的,在测绘地形图时,正确运用等高线的特性,才能较逼真地 显示地貌的形状。
地形图测绘方案一、引言地形图测绘是指通过测量地面上的各种地形地貌特征,制成地图以反映地面的形态和地貌分布特征。
地形图测绘在地质勘探、环境规划、土地开发等领域有着重要的应用。
为了获得准确可靠的地形图数据,需要制定详细的测绘方案,包括选取适当的测量方法和仪器设备等。
二、测绘方法和工具1.方法选择地形图测绘可以采用多种方法,包括地面测量和航测两种主要方式。
根据具体情况选择合适的测绘方法,综合考虑测绘精度、成本和工作效率等因素。
•地面测量法:地面测量法是指在地面上通过人工或机械测量设备,对地面进行点测或线测,然后根据这些数据进行插值或外推得出地形图。
常用的地面测量方法包括全站仪测量、电子经纬仪测量和GPS定位测量等。
•航测法:航测法是指通过航空器携带的测量设备,对地面进行空中摄影测量,然后通过图像解译和数字处理得出地形图。
航测法可以分为航片测量和航空激光雷达测量两种方法。
2.工具准备根据选择的测绘方法,准备相应的测量设备和工具。
具体的工具包括以下几个方面:•地面测量工具:全站仪、电子经纬仪、GPS定位设备、测量杆等。
•航测工具:航空相机、航空激光雷达设备、摄影测量软件等。
•数据处理工具:数字地形模型(DTM)软件、地理信息系统(GIS)软件等。
三、测绘过程1.地面测量过程地面测量过程包括以下几个步骤:1.确定测区范围:根据地理要求和测绘任务需求,确定测区的范围和边界。
2.设置控制点:根据测区范围,设置一定数量的控制点,用于定位和校正测量数据。
3.进行地面测量:根据测区的实际情况,选择合适的测量方法和仪器设备,进行地面测量工作。
4.采集数据:通过测量仪器,采集地面测量的数据,在各个控制点和待测点处测量地形高程和坐标等信息。
5.数据处理:将采集到的数据进行处理和分析,生成地形图最初的数据基础。
2.航测过程航测过程包括以下几个步骤:1.飞行计划:根据测区范围和特点,制定航测的飞行计划,包括飞行高度、相机安装角度等参数。
地形图测绘规范地形图测绘规范是指在测绘过程中,按照一定的规范和标准,对地形地貌进行测量、绘制和描述的要求。
地形图是地理学研究和地理信息系统应用中常用的一种图件,它以等高线为主要表现形式,反映了地面的起伏情况和地貌特征。
下面将从测绘流程、测绘仪器和测量方法三方面介绍地形图测绘规范。
一、测绘流程地形图测绘的主要流程包括:前期准备、野外测量、数据处理和地图绘制。
1. 前期准备:确定测绘区域范围,并收集背景资料,如高程资料、地形图、影像图等。
2. 野外测量:在实地进行测量,包括高程测量、地貌测量和控制网的建立。
高程测量主要通过全站仪、水准仪等测量仪器进行,地貌测量可以通过GPS、倾斜仪、测距仪等仪器进行。
3. 数据处理:对野外测量数据进行处理和分析,包括数据的筛选、差值、配准等过程,形成清晰准确的等高线数据。
4. 地图绘制:根据数据处理结果,进行地图的绘制,包括等高线的绘制和附加符号的添加等。
二、测绘仪器地形图测绘常用的测量仪器包括全站仪、水准仪、GPS、测距仪和倾斜仪等。
1. 全站仪:全站仪是一种功能强大的测量仪器,在地形测绘中主要用于高程测量和地貌测量。
全站仪具有高度精度和自动化功能,能够提高测量效率和准确度。
2. 水准仪:水准仪主要用于高程测量,能够测量点之间的高差,也可以用于控制网的建立,提高地形图的精度。
3. GPS:GPS可以提供全球定位系统,能够在全球范围内进行高精度的定位和测量,广泛应用于地理测绘和导航领域。
4. 测距仪:测距仪主要用于测量距离和角度,可以配合全站仪进行高程测量和地貌测量,提高测量效率和准确度。
5. 倾斜仪:倾斜仪能够测量地面的倾斜角度和方向,对地形测绘中的地貌特征和地面辐射进行测量和分析。
三、测量方法地形图测绘常用的测量方法包括高程测量和地貌测量两种。
1. 高程测量:高程测量是地形图测绘中最基本和重要的工作,常用的方法包括水准测量、三角测量和差分测量。
水准测量通过水准仪进行,可以测量点之间的高差;三角测量通过测距仪和倾斜仪进行,可以测量点之间的距离和角度;差分测量通过全站仪进行,可以测量点之间的高差和坐标。
测绘地形图的方法
测绘地形图的方法主要有以下几种:
1. 条幅法:将地界线一次线性测量出来,然后在红蓝光绘图仪上编绘出来。
2. 直接导线法:选取山脊、河道、谷底或河床等要素的直线来进行测量,再用导线测量出其他要素。
3. 曲线导线法:选取地形要素的曲线作为导线,通过插值方法在导线上测量出其他要素。
4. 剖面测量法:选取沿着地面某一直线线段或闭合曲线剖面为测线,沿该线逐点测量地面高程。
5. 影像解译法:利用航空遥感影像或卫星遥感影像进行地物解译,识别地形要素,然后用数字化方式编绘地形图。
6. 栅格化法:将地形分割成网格,每个网格内的高程由数字高程模型(DEM)提供,以此来绘制地形图。
在实际操作中,常会结合多种方法进行测绘,以获得更准确和全面的地形数据。
地形图测绘地形图测绘是利用地面测量仪器和方法,对地球上的地形进行测量、记录和呈现的一种地理测绘技术。
通过地形图测绘,我们可以了解到地表的起伏、坡度、地势等信息,为地理环境的研究和工程设计提供参考和支持。
地形图测绘可以分为宏观测绘和微观测绘两个方面。
宏观测绘是指以较大比例尺(例如1:50000、1:25000等)绘制的地形图,可以展示大范围地形的起伏和特征;微观测绘是指以较小比例尺(例如1:500、1:200等)绘制的地形图,可以展示细节丰富的地表起伏和特征。
地形图测绘的基本工具包括全站仪、水准仪、测绘杆、测量标志物等。
全站仪是一种多功能的测量仪器,可以同时测量方位角、高程角和斜距。
水准仪用于测量地面高程。
测绘杆和测量标志物则用于标示和记录地点和点位信息。
地形图测绘的测量方法包括三角测量法、水准测量法和测绘测量法等。
三角测量法是利用三角形的边长和角度关系,通过多次测量和计算来确定地点的坐标和高程。
水准测量法是利用水准仪和水平线的原理,测量高差和高程。
测绘测量法是利用测绘仪器和方法,对地点的坐标、高程和地形进行测量和记录。
地形图测绘在实际应用中有着广泛的用途。
在农业领域,地形图测绘可以用于土地分布、灌溉规划、排水设计等方面。
在城市规划中,地形图测绘可以用于道路、桥梁和建筑物等的设计和施工。
在环境保护中,地形图测绘可以用于自然资源调查、生态环境评估和土地利用规划等方面。
总之,地形图测绘是一种重要的地理测绘技术,可以为地理环境的研究和工程设计提供重要的参考和支持。
通过地形图测绘,我们可以全面了解地表的起伏和特征,为各行各业的工作提供支持和指导。
作为地理信息的重要组成部分,地形图测绘在实践中的应用必将越来越广泛。
地形图测绘地形图测绘是一种测量和描述地球表面形态和地貌特征的方法。
它广泛应用于地理、土地利用规划、工程设计、环境保护等领域。
地形图测绘的主要目标是为了获取准确、可视化的地形数据,以帮助人们更好地理解和利用地球表面的自然和人为特征。
地形图测绘是通过采集地表高程数据来描绘地貌特征的方法。
常用的测量技术包括全站仪、GPS(全球定位系统)、激光测距仪、地形扫描仪等。
这些工具和技术能够精确测量地点的坐标和高程,并生成数字高程模型(DEM)或数字表面模型(DSM)。
通过对这些数据进行处理和分析,可以生成地形图,展示地球表面的起伏和形态。
地形图测绘一般包括以下几个步骤。
首先,需要确定测量的范围和目的。
然后,选择适当的测量工具和技术。
在进行实地测量时,需要根据地形的特点选择合适的测量方法,例如在平坦区域使用全站仪,而在崎岖山地则使用GPS。
测量完成后,需要对数据进行处理和分析,生成高程模型并验证测量结果的准确性。
最后,将处理后的数据制作成地形图,并进行标注和解释。
地形图测绘的应用十分广泛。
在地理学领域,地形图可以用于研究地球表面的形态、地貌演化和资源分布。
在土地利用规划和工程设计中,地形图可以提供土地高程和坡度等信息,帮助决策者评估、设计和规划土地利用方案。
此外,地形图还可以用于环境保护和灾害预警,例如洪水模拟和地质灾害分析等。
总的来说,地形图测绘是一项重要的地理信息技术,它能够揭示地球表面的自然和人为特征,为各个领域的研究和决策提供帮助。
随着测量技术的不断发展,地形图的制作和应用也将进一步提升,为人们认识和利用地球表面提供更多可能性。
(字数:365)地形图测绘技术是一项用于测量和绘制地球表面形态和地貌特征的方法。
通过创建地形图,我们可以更好地理解和利用地球表面的各种地理要素,如山脉、河流、湖泊、丘陵、平原等。
在地形图测绘中,采用全站仪、地面雷达、激光扫描仪和卫星测绘等先进设备和技术,对地表进行测量和记录。
这些设备能够测量地表的高程、坡度和方位等属性,并生成准确的地形数据。
地形图测量实施方案地形图测量是地理信息系统(GIS)中的重要组成部分,也是地理空间数据采集的基础工作。
在地形图测量中,需要通过一系列的测量手段和技术来获取地表的地形信息,包括地形高程、地形起伏、地势坡度等数据,以便为地理信息系统的建设和应用提供可靠的地形数据支持。
本文将介绍地形图测量的实施方案,以期为相关工作提供指导和参考。
一、前期准备工作。
在进行地形图测量之前,首先需要进行一系列的前期准备工作。
包括确定测量区域范围、制定测量方案、准备测量设备和工具等。
同时,还需要对测量人员进行培训,确保其具备必要的测量技能和操作能力。
此外,还需要对测量区域的地形特征进行初步调查和分析,为后续的测量工作提供依据。
二、测量设备和工具。
地形图测量需要借助一系列的测量设备和工具来完成。
主要包括全站仪、GPS定位仪、测距仪、测绘软件等。
全站仪可以实现高精度的地形高程测量,GPS定位仪可以获取地理坐标信息,而测距仪可以用于测量地表起伏和坡度等数据。
测绘软件则可以用于数据处理和制图,为后续的地形图制作提供支持。
三、测量方法和技术。
在实际的地形图测量中,需要采用一系列的测量方法和技术来获取地形数据。
主要包括三角测量法、高程测量法、地形测量法等。
三角测量法可以用于获取地表的高程和坡度信息,高程测量法可以实现对地形高程的精确测量,而地形测量法则可以获取地表的地形起伏和地势坡度等数据。
四、数据处理和制图。
在完成地形图测量后,还需要对获取的地形数据进行处理和分析,以便生成地形图和地形模型。
主要包括数据的清理、整理、分析和制图等工作。
通过数据处理和制图,可以将获取的地形数据呈现为直观的地形图和地形模型,为地理信息系统的应用提供可视化的地形信息支持。
五、质量控制和验收。
地形图测量的质量控制和验收是整个测量工作的关键环节。
在测量过程中,需要不断对测量数据进行质量检查和控制,确保数据的准确性和可靠性。
同时,在完成测量后,还需要进行验收工作,对测量结果进行评估和验证,以确保地形图的质量符合要求。
地形图测量方案
地形图是通过测量、绘制、描绘地面的各种物理和自然特征所
制作的地图。
在建筑、交通工程、城市规划等领域中,地形图的准
确性和详尽程度对项目设计和实施至关重要。
本文将介绍地形图的
测量方案,包括数据收集、仪器和辅助设备的使用以及数据处理的
基本流程。
一、数据收集
1. 堪察资料收集:在进行地面测量之前,首先应该收集一些地
形学资料,例如图纸、籍贯记录、空照照片、地形地貌分析等。
这
些资料可以帮助定位,并在实际测量中提供一些参考数据。
2. 地形地貌分析:在进行实际测量之前,需要对测量区域的地
貌进行分析。
根据地势起伏和交通条件合理设立控制点和测量线。
根据地勘报告和实际情况,选定合适的控制点数量、位置和精度。
3. GPS 定位:全球定位系统(GPS)可以帮助确定控制点的位置、应用到辅助测量和导航系统中。
另外,可以使用在线地图和导
航软件确定测量区域,并获得相应的经纬度坐标。
二、测量仪器和辅助设备
1. 双目低空摄影测量仪:该设备采用双目立体技术,测量数据
具有三维信息。
在进行坡度和曲率测量时,可以获得更准确的数据。
测量仪器的选择应根据定位、精度要求和预算等因素。
地形图测量的外,内业处理过程(1)地形图测量地形图常识一、地形图的内容和表示方法等高线就是是以海平面的平均海潮位线为基准线,将地表高度相同的点连成一环线直接投影到平面形成水平曲线,不同高度的环线不会相合,除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现象。
若地表出线平坦开阔的山坡,曲线之间距离就相当宽,曲线间距愈窄,坡度愈陡;曲线间距均匀表示该地段为等坡,若上方的间距小于下方间距,表示该地段为凹行坡,反之则为凸形坡。
1.首先是脑子里先有了地形希望达到的样子,然后才是用图纸将其表达出来;2.做等高线图时,一般较有特点的点都应在图上反映出来,比如地形起伏的最高点和最低点的高度值;3.除了非常有特点的点外,当然还要选取一些其它值来细化等高线图,以便结合这些线的疏密来表现地形的缓陡。
对于这部分值的取得,个人认为应该充分考虑绘制等高线图的美观,比如两等高线间平面上的距离;等高线的概念测量工作中常用等高线来表示地貌。
等高线是地面上高程相同的相邻各点所连接而成的闭合曲线。
水面静止的池塘的水边线,实际上就是一条闭合的等高线。
(一)等高距和等高线平距的概念相邻等高线之间的高差称为等高距,常以h表示。
在同一幅地形图上,等高距h是相同的。
相邻等高线之间的水平距离称为等高线平距,常以d表示。
h与d的比值就是地面坡度:i=h/(d•M)式中:M为比例尺分母。
坡度i一般以百分率表示,向上为正、向下为负。
因为同一张地形图内等高距h是相同的,所以地面坡度与等高线平距d的大小有关。
等高线平距越小,地面坡度就越大;平距越大,则坡度越小;平距相等,则坡度相同。
因此,可以根据地形图上等高线的疏、密来判定地面坡度的缓、陡。
(二)等高线的分类1.首曲线在同一幅图上,按规定的基本等高距描绘的等高线称为首曲线,也称基本等高线,它是宽度为0.15mm的细实线。
2.计曲线凡是高程能被5倍基本等高距整除的等高线,称为计曲线。
为了读图方便,计曲线要加粗(线宽0.3mm)描绘。
3.间曲线和助曲线当首曲线不能很好地显示地貌的特征时,按二分之一基本等高距描绘的等高线称为间曲线,在图上用长虚线表示。
有时为显示局部地貌的需要,按四分之一基本等高距描绘的等高线,称为助曲线,一般用短虚线表示。
间曲线和助曲线可不闭合。
(三)等高线的特性为了掌握用等高线表示地貌时的规律性,现将等高线的特性归纳如下:1.同一条等高线上各点的高程都相同;2.等高线是闭合的曲线,如果不在本幅图内闭合,则必在图外闭合。
3.除在悬崖和绝壁处外,等高线在图上不能相交,也不能重合。
4.等高线的平距小,表示坡度陡,平距大表示坡度缓,平距相同表示坡度相等。
5.等高线与山脊线、山谷线成正交。
二、比例尺是实际的地形情况在图上缩小的程度。
因为地面上地形与地物是不可能按实际大小在图上绘出,而必须按一定比例缩小,因此地形图上的比例尺也就是地面上的实际距离缩小到图上距离之比数,一般有数字比例尺,直线比例尺和自然比例尺,往往标注在地形图图名下面或图框下方。
1.数字比例尺是用分数表示,分子为1,分母表示在图上缩小的倍数,如万分之一则写成1:10000,二万五千分之一写成1:25000。
2.线条比例尺或称图示比例尺,标上一个基本单位长度所表示的实地距离。
3.自然比例尺:把图上l厘米相当实地距离多少直接标出,如1厘米=200米。
此外,比例尺的精度也是一个重要的概念。
人们一般在图上能分辩出来的最小长度为0.1毫米,所以在图上0.1毫米长度按其比例尺相当于实地的水平距离称为比例尺的精度。
例如比例尺为1:1000其0.1毫米代表实地0.1米,故1:1000之地形图其精度为0.1米。
从比例尺的精度看出不同比例尺的地形图所反映的地势的精确程度是不同的,比例尺越大,所反映的地形特征越精确。
三.地物符号地形图中各种地物是以不同符号表示出来的,有以下三种:(1)比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形,所以也称为轮廓符号。
(2)非比例符号当地物实际面积非常小,以致不能用测图比例尺把它缩绘在图纸上,常用一些特定符号标注出来它的位置。
(3)线性符号长度按比例,而宽窄不能按比例的符号,某种地物成带状或狭长形,如铁路、公路等其长度可按测图比例尺缩绘,宽窄却不按比例尺。
以上三种类型并非绝对不变的,对于采用那种符号取决于图的比例尺,并会在图例中标出。
四、读地形图阅读地形图的目的是了解,熟悉工作区的地形情况,包括对地形与地物的各个要素及其相互关系的认识。
因而不单要认识图上的山、水、村庄、道路等地物,地貌现象,而是要能分析地形图,把地形图的各种符号和标记综合起来连成—个整体。
以便利用地形图为地质工作服务。
读图的步骤如下:1.读图名图名通常是用图内最重要的地名来表示。
从图名上大致可判断地形图所在的范围。
2.认识认识地形图的方向除了一些图特别注明方向外,一般地形图上方为北,下方为南,右面为东,左面为西。
有些地形图标有经纬度则可用经纬度定方向。
3.认识地形图图幅所在位置,从图框上所标注的经纬度可以了解地形图的位置。
4.了解比例尺从比例尺可了解图面积的大小,地形图的精度以及等高线的距离。
5.结合等高线的特征读图幅内山脉、丘陵、平原、山顶、山谷、陡坡、缓坡、悬崖等地形的分布及其特征。
6.结合图例了解该区地物的位置,如河流、湖泊、居民点等的分布情况,从而了解该区的自然地理及经济、文化等情况。
四、利用地形图制作地形剖面图地形剖面图是以假想的坚直平面与地形相截而得的断面图。
截面与地面的交线称剖面线。
地质工作者经常要作地形剖面图,因为地质剖面与地形剖面结合一起,才能更真实反映地质现象与空间的联系情况。
地形剖面团可以根据地形图制作出来,也可在野外测绘。
(一).利用地形图制地形剖面图之步骤:1、在地形图上选定所需要的地形剖面位置。
2、作基线,在方格纸上的中下部位画一直线作为基线A'B'定基线的海拔高度为o,亦可为该剖面线上所经最低等高线之值。
3、作垂直比例尺.在基线的左边作垂线A'C',令垂直比例尺与地形图比例尺一致,则作出的地形剖面与实际相符。
如果是地形起伏很和缓的地区,为了特殊需要也可放大垂直比例尺,使地形变化显示得明显些。
4.垂直投影,将方格纸基线A'B'与地形图AB相平行,将地形图上与AB线相交的各等高线点垂直投影到A'B'基线上面各相应高程上,得出相应的地形点。
剖面线的方向一般规定左方就北就西,而剖面的右方就东就南。
5.连成曲线,将所得之地形点用圆滑曲线逐点依次连接而得地形轮廓线。
6.标注地物位置、图名、比例尺和剖面方向,并加以整饰,使之美观。
外业准备一、探查现场,准备进场。
根据提供的数据,做测区控制点。
如果没有就假设一个点的坐标,再用北方向求出后视点的坐标。
一般在布控制的时候,尽量考虑全面一点。
当然做这个主要是根据合同上做,如果要提供最后整个控制点坐标就应该用GPS做。
假如不是那么要求高就可以用2秒的全站仪来做,总之尽量满足合同上说的。
另外的就是控制点模子,尽量用预制的。
一般的测图我们只提供图根点的坐标,这个精度不是太高。
所以这个主要是看甲方的意思。
布图根点主要是根据地形来做,如果是做二级控制点就要把握布点的原则。
因为在做平差的时候会做不出来。
取的基线的精度没有那么高,会影响整个控制网的效果。
利用地形图定点一般有两种方法;1.在精度要求不很高时(在小比例尺填图或草测时)可用目估法进行定点,也就是说根据测点周围地形,地物的距离和方位的相互关系,用眼睛来判断测点在地形图上的位置。
用目估法定点时首先在观测点上利用罗盘使地形图定向,即将罗盘长边靠着地形图东边或西边图框,整体移动地形图和罗盘,使指北针对准刻度盘的o度,此时图框上方正北方向与观测点位置的正北方向相符,也就是说此时地形图的东南西北方向与实地的东南西北方向相符。
这时一些线性地物如河流、公路的延长方向应与地形图上所标注的该河流或公路相平行。
在地形图定向后,注意找寻和观察观测点周围具有特征性的在图上易于找到的地形地物,并估计它们与观测点的相对位置(如方向、距离等)关系,然后根据这种相互关系在地形图上找出观测点的位置,并标在图上。
2.在比例尺稍大的地行图工作中,精度要求较高则需用交会法来定点。
首先要使地形图定向(方法与目估法相同)然后在观测点附近找三个不在一直线上且在地形图上己表示出来的已知点如三角点、山顶、建筑物等,分别用罗盘测量观测点在它们的什么方向。
此时罗盘之对物觇板对着观测者(因观测者所定位置是未知数),竖起砧觇板小孔觇板通过小孔和反光镜之中线再描所选之三角点或山头,当三点联成直线且水中时读出指北针所指读数即为该测线之方位,即观测点位于已知点的什么方向,将三条测线方位记录之。
在图上找到各己知点,用量角器作图,在地形图上分别绘出通过三个已知的三条测线,三条测线之交点应为所求之测点位置。
如三条测线不相交于一点(因测量误差)而交成三角形(称为误差三角形),测点位置应取误差三角形之小点。
具体应用此法时应注意两点:a.量测线方向时如罗盘砧觇板对着已知点瞄准则指南针所指读数为所求观察点之方位。
指北针所指读数则是已知点位于此观测点之方向。
为了避免混乱,一般采用罗盘对物砧觇板对着未知数(所求点之方向)读指北针。
b.用量角器将所测的测线方向画在图上时应注意采用地理坐而不是按罗盘上所注方位。
二、准备工作1.人员配备,3个技术员。
在仪器上面尽量用大家比较熟悉的。
这样可以相互的换着做不同的工作,测地形图这个工作与其他的测量不同。
可以说是脑力劳动与体力劳动的结合,一样不行都不可以。
在吃住上应该不是我们节约地方,本来就是一个体力的活在这个方面考虑那就真的很难做。
每天多做半个小时什么都来了。
还在乎那吃饭的钱,所以应该让员工在工作找到快乐,而不是在看领导的嘴脸做事。
事没有做好还要得罪人,没有这个必要。
我们看重的不是那个吃住的钱,而是别人在给你做事是不是发自内心的为你做。
至少可以让双方都没有生气的理由,那才是在工作想看到的东西。
这样才可以把工作做好,又培养感情何乐而不为。
2.要对测量地形熟悉的人员,当然这个可以根据实际的操作来看。
地形很复杂就要自己的人去做,很简单就可以找小工去做。
打点人员要求比较高,如果在这部做得不好就会影响后面的内业。
特别是要出等高线的地方,在我们用的南方CASS6.1中所生成等高线是按三角形内差出来,左右高程值的关系使所有的三角行连接起来。
这个就要在实际操作过程中注意,如果你对三角形进行修改,一定在捕捉节点的中心。
否则那些等高因为节点的原因,会自动断裂开。
那样在后面的操作过程中就比较难做。
在这里就主要说一下在实地打点的时候要注意什么,所有的坎子上下都要打点,来保证做等高线的时候不使线穿坎。
