设计计算书

设计计算书已知条件：介质为过热蒸汽，质量流量W=106t/h,工作压力P=3.82Mpa,工作温度t=450C ︒,密度3/12m kg =ρ，管道长度L=530m ，过热蒸汽动力粘度s mpa ⋅=0263.0μ，管道选用材料为16Mn ，管道末端处设备进口压力工艺要求最低控制到 3.43Mpa ，温度最低控制到435C ︒。

求:管道规格，管道总阻力降，管道保温层厚度。

计算步骤：1. 初步确定管道内径按预定介质流速来确定管径，初步确定介质流速为v=40m/s,由公式得5.05.05.081.18--=ρv W d式中d —管道的内径，mm;W —管内介质的质量流量，kg/h;ρ—介质在工作条件下的密度，kg/m 3;V —介质在管内的平均流速，m/s 。

把已知条件代入上式得，5.05.05.0124010600081.18--⨯⨯⨯=d =279.4mm因此，试取管道公称直径DN=300mm.则管子外径mm 325=φ2.初步确定管子壁厚已知:管道外径为325mm,操作压力P=4.0Mpa,16Mn 在450C ︒时材料许用应力为S=66Mpa 。

由公式得()()mm S P D t 8.13660.4125.012325125.012=⎥⎦⎤⎢⎣⎡⨯-⨯=⎥⎦⎤⎢⎣⎡⨯-⨯= 取t=16mm 。

式中 t —管壁厚度，mmD —管子外径，mmP —管道操作压力，MpaS —在操作温度下材料许用应力，Mpa3.管道内摩擦压力降计算压力降计算公式：ρ5213/1038.6d fLW P -⨯=∆式中 P ∆—气（液）体的摩擦压力降，kg/cm 2;f —摩擦系数；L —管路总长度，m;d —管子内径，m;W —气（液）体的重量流量，kg/h;ρ—介质在工作条件下的密度， 3kg/m ;因为式中摩擦系数f 与雷诺数有关，Re=354μd W 式中 Re —雷诺数，无因次；d —管道内径，mm;μ—流体粘度，mPa s ⋅所以，Re=354μd W =21063.2293106000354-⨯⨯⨯=4.86610⨯ 取无缝钢管的绝对粗糙度mm 3.0=ε，则相对粗糙度001024.02933.0==d ε 查表得f=0.02综合得， ρ5213/1038.6d fLW P -⨯=∆=⨯⨯⨯⨯⨯=-12293.0/10600053002.01038.65213 2.93kg/cm 2=0.293Mpa4.压力降核算考虑到管路局部阻力降以及一些不可预测因素的影响未曾计算入内，因此管路最不利情况下总压力降可保守估算为 M P a MP a P 586.02293.0=⨯=∆总，由于管路末端设备入口处要求最低压力为 3.43Mpa, 3.43Mpa,3.234Mpa 0.586Mpa -3.82Mpa<==∆-总P P 不符合工艺要求，因此流速取v=40m/s 太大，不合适。

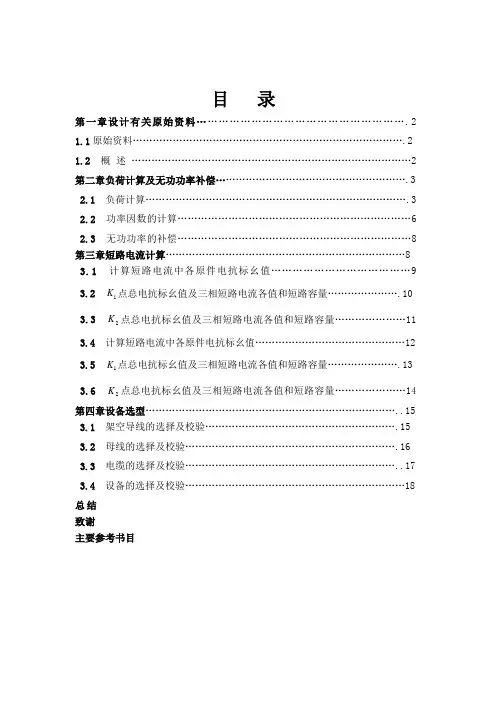

目录第一章设计有关原始资料 (2)1.1原始资料 (2)1.2概述 (2)第二章负荷计算及无功功率补偿 (3)2.1 负荷计算 (3)2.2 功率因数的计算 (6)2.3 无功功率的补偿 (8)第三章短路电流计算 (8)3.1 计算短路电流中各原件电抗标幺值 (9)3.2K点总电抗标幺值及三相短路电流各值和短路容量 (10)13.3K点总电抗标幺值及三相短路电流各值和短路容量 (11)23.4 计算短路电流中各原件电抗标幺值 (12)3.5K点总电抗标幺值及三相短路电流各值和短路容量 (13)13.6K点总电抗标幺值及三相短路电流各值和短路容量 (14)2第四章设备选型 (15)3.1 架空导线的选择及校验 (15)3.2 母线的选择及校验 (16)3.3 电缆的选择及校验 (17)3.4 设备的选择及校验 (18)总结致谢主要参考书目第一章、设计有关原始资料1.1收集、分析原始资料（1）本工程为飞腾工业股份有限公司供配电设计；（2）本公司占地157.5亩，职工155人，厂区平面布置见下图；（3）本公司供配电为降压型配电所，无高压负荷；（4）本公司拟设加工、检验、辅助、检修四个车间，其中加工车间有大型制冷设备；（5）由于本公司地理位置较高，供水水压偏低，经市水务局批准，同意拟设抽水蓄能加压泵站；（6）系统电源情况：1）本厂由正西向2公里处一110KV降压变电所公用干线取得工作电源。
