浙江大学远程教育学院《自动控制元件》课程作业答案第一章习题1－1由负载总转矩决定习题1－2稳态电磁转矩、控制电流（电枢电流）不变；转速升高。
习题1－380.5 mN ·m习题1－6电枢电流减少；电磁转矩减少；转速升高。
第二章习题2－4空载输出电压 53 V ；输出电流 0.01667 A第三章习题3－82－2通电，步距角 1.5º；2－3通电，步距角 0.75º习题3－10步距角 1.8º/0.9º单双八拍运行时，起动转矩为 0.1N ·m ；步距角 0.9º双四拍运行时，起动转矩为 0.1N ·m ；步距角 1.8º单四拍运行时，起动转矩为 0.0707N ·m ；步距角 1.8º第四章习题4－6cos sin sin s c x y s x y U U U U U U co θθθθ=+=-+习题4－8（1）21θθ= （2）5γ=-，负号表示逆时针。
第五章习题5－421θθθ=-，若21θθ-大于0，顺时针转；21θθ-小于0，逆时针转；21θθ-等于0，不转。
习题5－6（1） 逆时针方向；（2） 逆时针方向转过20°；（3） 不做（4） －20°（逆时针）习题5－70124.44sin()E fW θθ=Φ⋅-f 为激磁电源交变频率；W 为自整角变压器输出绕组有效匝数；Φ为自整角变压器的主磁通。
第六章习题6－8幅值控制、相位控制、幅相（复合）控制。
习题6－13控制信号（电压）消失时，伺服电动机不能停转，这种现象称为自转现象。
见书中图6－28实线所示机械特性。
绪论熟悉控制元件在自动控制系统中的作用，熟练掌握自动控制元件的分类，熟练掌握直流伺服电动机的静态和动态基本关系式。
一、自动控制元件定义组成自动控制系统的基本单元。
二、自动控制元件的分类：（一）按作用分为功率元件和信号元件1、功率元件：进行电-机能量转换的元件，如各种电机；2、信号元件：进行机-电能量转换的元件，如测速发电机，自整角机。
（二）按功能分1、测量元件：把被测量转换为另外一种易于显示和传输记录的物理量；2、变换元件：根据执行元件的需要，将误差信号由交流变为直流，或者直流变为交流；3、放大元件：将微弱的误差信号放大；4、执行元件：把放大信号转变为机械位移，以带动被控对象运动；5、校正元件：用于改善系统的品质。
（三）按电流分直流元件，交流元件，脉冲元件。
三、自动控制元件字自控系统中的运用举例：火炮随动系统，导弹控制系统，数控机床四、自控系统对控制元件的要求高可靠性：控制元件的高可靠性对保证自动控制系统的正常工作极为重要。
高精度：精度是指实际特性与理想特性的差异，差异越小，则元件的精度越高。
快速响应：执行电机的快速性，直接影响整个系统的快速性。
五、预备知识基本物理量：磁感应强度B，磁通量，磁场强度H，磁导率磁性材料的主要特性：高导磁性，磁饱和性，磁滞特性。
磁路及其基本定律：磁通连续定律，磁场的安培环路定律，电磁感应定律第一章直流伺服电动机熟练掌握直流伺服电动机的静态和动态特性，熟练掌握阶跃控制电压作用下直流伺服电动机的过渡过程。
掌握直流伺服电动机的选择与使用，熟悉直流力矩电动机。
一、直流电动机的优点：调速范围广，易于平滑调节；过载、启动、制动转矩大；易于控制，控制装置的可靠性高；调速时的能量损耗较小。
二、直流伺服电动机在控制系统中的作用：执行元件三、直流电机的原理如图所示，电刷A、B分别与两个半圆环接触，这时A、B两电刷之间输出的是直流电。
我们再来看看这时线圈在磁极之间运动的情况。
从图1（a）可以看出，当线圈的ab边在N极范围内按逆时针方向运动时，应用发电机右手定则，这时所产生的电动势是从b指向a。

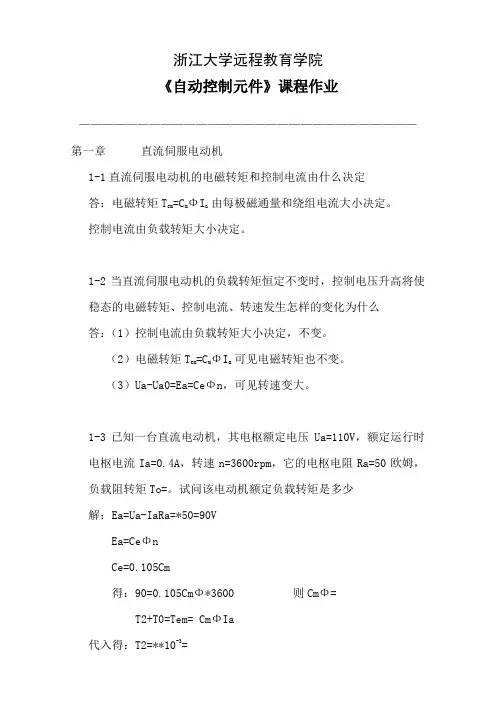

浙江大学远程教育学院《自动控制元件》课程作业—————————————————————————————第一章直流伺服电动机1-1直流伺服电动机的电磁转矩和控制电流由什么决定答：电磁转矩T em=C mΦI a 由每极磁通量和绕组电流大小决定。
控制电流由负载转矩大小决定。
1-2当直流伺服电动机的负载转矩恒定不变时，控制电压升高将使稳态的电磁转矩、控制电流、转速发生怎样的变化为什么答：（1）控制电流由负载转矩大小决定，不变。
（2）电磁转矩T em=C mΦI a 可见电磁转矩也不变。
（3）Ua-Ua0=Ea=CeΦn，可见转速变大。
1-3已知一台直流电动机，其电枢额定电压Ua=110V，额定运行时电枢电流Ia=0.4A，转速n=3600rpm，它的电枢电阻Ra=50欧姆，负载阻转矩To=。
试问该电动机额定负载转矩是多少解：Ea=Ua-IaRa=*50=90VEa=CeΦnCe=0.105Cm得：90=0.105CmΦ*3600 则CmΦ=T2+T0=Tem= CmΦIa代入得：T2=**10-3=1-6当直流伺服电动机电枢电压、励磁电压不变时，如将负载转矩减少，试问此时电动机的电枢电流、电磁转矩、转速将怎样变化并说明由原来的状态到新的稳态的物理过程。
解：Ea=Ua-IaRa=CeΦnTem=T2+T0=CmΦIa电枢电流由负载转矩决定。
可得：电枢电流减小、电磁转矩减小、转速增大。
第二章直流测速发电机2-4某直流测速发电机，其电枢电压U=50V，负载电阻R L=3000Ω，电枢电阻Ra=180Ω，转速n=3000rpm，求该转速下的空载输出电压Uo和输出电流Ia。
解：U0=Ea/（1+Ra/Rf）=Ia=U0/Rl=3000=0.015A第三章步进电动机3-8某五相反应式步进电动机转子有48个齿，试分析其有哪几种运行方式及对应的步距角，并画出它们的矩角特性曲线族。
解：步矩角：2π/（48*5）=π/120五相单5拍五相双5拍五相三拍五相四拍3-10四相反应式步进电动机，转子有50个齿，试计算各种运行方式的步距角。

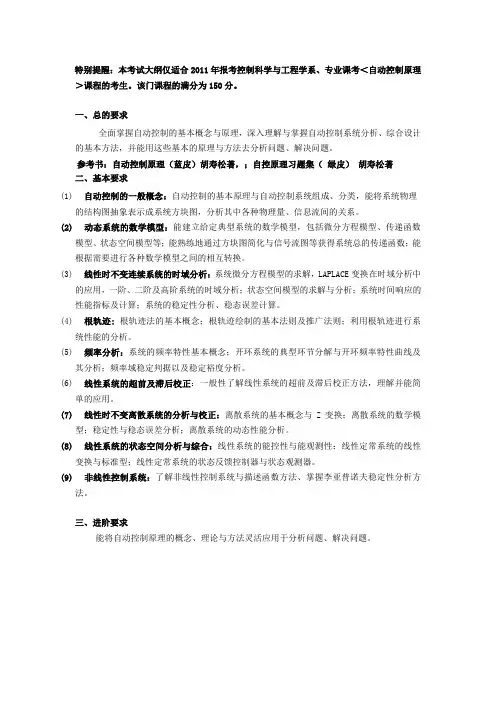

特别提醒：本考试大纲仅适合2011年报考控制科学与工程学系、专业课考＜自动控制原理＞课程的考生。
该门课程的满分为150分。
一、总的要求全面掌握自动控制的基本概念与原理，深入理解与掌握自动控制系统分析、综合设计的基本方法，并能用这些基本的原理与方法去分析问题、解决问题。
参考书：自动控制原理（蓝皮）胡寿松著，；自控原理习题集（绿皮）胡寿松著二、基本要求(1)自动控制的一般概念：自动控制的基本原理与自动控制系统组成、分类，能将系统物理的结构图抽象表示成系统方块图，分析其中各种物理量、信息流间的关系。
(2)动态系统的数学模型：能建立给定典型系统的数学模型，包括微分方程模型、传递函数模型、状态空间模型等；能熟练地通过方块图简化与信号流图等获得系统总的传递函数；能根据需要进行各种数学模型之间的相互转换。
(3)线性时不变连续系统的时域分析：系统微分方程模型的求解，LAPLACE变换在时域分析中的应用，一阶、二阶及高阶系统的时域分析；状态空间模型的求解与分析；系统时间响应的性能指标及计算；系统的稳定性分析、稳态误差计算。
(4)根轨迹: 根轨迹法的基本概念；根轨迹绘制的基本法则及推广法则；利用根轨迹进行系统性能的分析。
(5)频率分析：系统的频率特性基本概念；开环系统的典型环节分解与开环频率特性曲线及其分析；频率域稳定判据以及稳定裕度分析。
(6)线性系统的超前及滞后校正：一般性了解线性系统的超前及滞后校正方法，理解并能简单的应用。
(7)线性时不变离散系统的分析与校正：离散系统的基本概念与Z变换；离散系统的数学模型；稳定性与稳态误差分析；离散系统的动态性能分析。
(8)线性系统的状态空间分析与综合：线性系统的能控性与能观测性；线性定常系统的线性变换与标准型；线性定常系统的状态反馈控制器与状态观测器。
(9)非线性控制系统：了解非线性控制系统与描述函数方法、掌握李亚普诺夫稳定性分析方法。
三、进阶要求能将自动控制原理的概念、理论与方法灵活应用于分析问题、解决问题。
