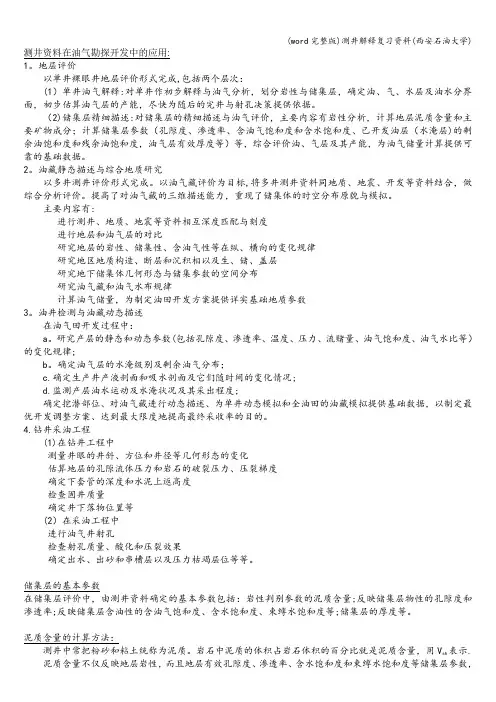

测井资料在油气勘探开发中的应用：
1.地层评价
以单井裸眼井地层评价形式完成，包括两个层次：
（1）单井油气解释：对单井作初步解释与油气分析，划分岩性与储集层，确定油、气、水层及油水分界面，初步估算油气层的产能，尽快为随后的完井与射孔决策提供依据。
（2）储集层精细描述：对储集层的精细描述与油气评价，主要内容有岩性分析，计算地层泥质含量和主要矿物成分；计算储集层参数（孔隙度、渗透率、含油气饱和度和含水饱和度、已开发油层(水淹层)的剩余油饱和度和残余油饱和度，油气层有效厚度等）等，综合评价油、气层及其产能，为油气储量计算提供可靠的基础数据。
2.油藏静态描述与综合地质研究
以多井测井评价形式完成。以油气藏评价为目标，将多井测井资料同地质、地震、开发等资料结合，做综合分析评价。提高了对油气藏的三维描述能力，重现了储集体的时空分布原貌与模拟。
主要内容有：
进行测井、地质、地震等资料相互深度匹配与刻度
进行地层和油气层的对比
研究地层的岩性、储集性、含油气性等在纵、横向的变化规律
研究地区地质构造、断层和沉积相以及生、储、盖层
研究地下储集体几何形态与储集参数的空间分布
研究油气藏和油气水布规律
计算油气储量，为制定油田开发方案提供详实基础地质参数
3.油井检测与油藏动态描述
在油气田开发过程中：
a.研究产层的静态和动态参数(包括孔隙度、渗透率、温度、压力、流赌量、油气饱和度、油气水比等)的变化规律；
b.确定油气层的水淹级别及剩余油气分布；
c.确定生产井产液剖面和吸水剖面及它们随时间的变化情况；
d.监测产层油水运动及水淹状况及其采出程度；
确定挖潜部位、对油气藏进行动态描述、为单井动态模拟和全油田的油藏模拟提供基础数据，以制定最优开发调整方案、达到最大限度地提高最终采收率的目的。
4.钻井采油工程
（1）在钻井工程中
测量井眼的井斜、方位和井径等几何形态的变化
估算地层的孔隙流体压力和岩石的破裂压力、压裂梯度
确定下套管的深度和水泥上返高度
检查固井质量
确定井下落物位置等
（2）在采油工程中
进行油气井射孔
检查射孔质量、酸化和压裂效果
确定出水、出砂和串槽层以及压力枯竭层位等等。
储集层的基本参数
在储集层评价中，由测井资料确定的基本参数包括：岩性判别参数的泥质含量；反映储集层物性的孔隙度和渗透率；反映储集层含油性的含油气饱和度、含水饱和度、束缚水饱和度等；储集层的厚度等。
泥质含量的计算方法：
测井中常把粉砂和粘土统称为泥质。岩石中泥质的体积占岩石体积的百分比就是泥质含量，用V sh 表示。
泥质含量不仅反映地层岩性，而且地层有效孔隙度、渗透率、含水饱和度和束缚水饱和度等储集层参数，均与泥质含量Vsh 有密切关系
对于岩石物性而言，泥质存在会降低渗透率K ，使孔隙度变小并使孔隙结构变得复杂，增加了岩石中束缚水存在的可能性。同时泥质的存在，使储层SP 、GR 、AC 、CNL 、POR 、K 等均受到影响。
1)自然伽马确定泥质含量
根据实验和统计，沉积岩的自然放射性强度一般有以下变化规律：
①随泥质含量的增加而增加；
②随有机物含量的增加而增加，如沥青质泥岩的放射性很高。在还原条件下，六价铀能被还原成四价铀，从溶液中分离出来而沉淀在地层中，且有机物容易吸附含铀和钍的放射性物质；
③随着钾盐和某些放射性矿物的增加而增加。
除钾盐层外，沉积岩放射性的强弱与岩石中含泥质的多少有密切的关系。岩石含泥质越多，自然放射性就越强。一般常用的经验方程如下：
GCUR 为希尔奇系数，一般地，老地层取值2.0，新地层取值为3.7-4.0

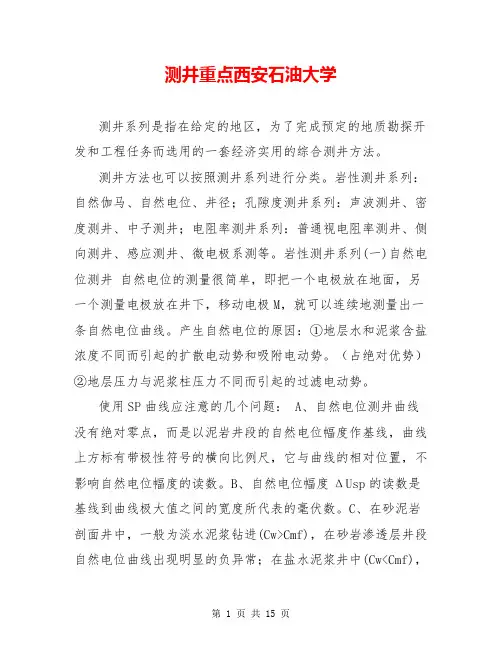

2）自然电位确定泥质含量
从自然电位测井的基本理论可知，自然电位异常与地层中泥质含量有密切的关系，而且随着砂岩地层中泥质含量的增加，自然电位异常幅度会随之减少，故可以利用自然电位测井曲线定量计算地层的泥质含量。 一般常用的经验方程如下： 式中：△SP —自然电位相对值；
SP —自然电位测井读数，单位为mV ；
SSP —目的层段自然电位异常幅度，即纯砂岩与纯泥岩基线之间差值, 单位为mV ；
SBL —目的层段自然电位测井读数最大值，即纯泥岩层段的自然电位测井读数减去泥岩基线读数，单位为mV 。
3）自然伽马能谱计算泥质含量
自然伽马能谱测井原理是根据铀、钍和钾的自然伽马能谱的特征，用能谱分析的方法，将测量到的铀、钍、钾的伽马放射性的混合谱，进行谱的解析，从而来确定铀、钍、钾在地层中的含量。
研究发现，地层的泥质含量与钍或钾的含量有较好的线性关系，而与地层的铀含量关系较小。
因为铀除了伴随碎屑沉积存在外，还与地层的有机质含量以及一些含铀重矿物的含量等因素有关，所以一般不用铀含量求泥质含量，而用总计数率、钍含量和钾含量的测井值计算泥质含量。计算方法同于自然伽马测井。
4）利用岩心分析资料建立模型计算泥质含量
将实验室获得的粒径较小的颗粒（一般粒径小于0.063mm ）所占的体积百分比与泥质指示曲线建立统计关系，进而可基于该统计关系利用测井资料计算地层的泥质含量。
需要指出，统计关系一般都会随着各油田地层岩性的变化而变化。此外，也可利用核磁共振测井、C/O 比能谱测井也可以获得地层的泥质含量。
当用多种方法计算同一地层泥质含量时，一般应选择最小值作为该岩层的泥质含量。
碎屑岩中识别气层的测井方法
对于气层，必须配合非电法测井(主要是孔隙度测井)来区分油层与气层。因为油、气在电学性质上类同，故电法对于油、气层无法有效区分，但通过孔隙度测井曲线可识别气层。
通常气层孔隙度测井曲线上明显的表现为“三高一低”的特征，即高声波时差，高密度孔隙度、高中子伽马读数、低中子孔隙度。
min max min GR GR GR GR GR --=?1
212--=??GCUR GR GCUR sh V SSP SSP SBL SP SP /)(+-=?1212--=??GCUR SP GCUR sh V
① 孔隙度测井曲线
A.声波曲线特征
非压实砂岩地层中，天然气影响使声速降低或声幅明显衰减，声波时差明显增大或呈“周波跳跃”，这是砂泥岩剖面识别气层的简单而又有效的方法。
B.中子-密度孔隙度重叠
中-高孔隙度的含气纯砂岩中，密度-中子孔隙度曲线重迭图有明显幅度差，且呈镜像反射图像特征。孔隙度越高，含气饱和度越大，幅度差越大。但若侵入，将使幅差减小，如果侵入深，或地层含泥质增多，则不利于含气显示(因为泥质存在使中子孔隙度，密度孔隙度，幅差不明显)。
C.中子伽马曲线特征
气层在中子伽马测井曲线上读数明显高于岩性和孔隙相同的油水层。
D.声波-中子伽马曲线重叠
深部地层，地层压实程度高，天然气对声波时差的影响明显降低，一般只使时差略有增加。如是含凝析油气层，它对中子伽马影响也将减小，使中子伽马与水层差别减小。若让声波时差曲线和中子伽马曲线在水层重合起来，并使两者同方向增大，可能扩大气层与油水层差别。
② 交会图法
对含气纯砂岩，因为ΦN ＜ ΦD(ΦN 因为中子计数增大，ΦN 减小)差值ΦN-ΦD ＜0，气层孔隙度愈高受影响越大，点落在直线的纯砂岩下方远处。
含粘土多气层，GR 大，ΦN-ΦD 正且大，但小于同样粘土含量的水层，所以点落在直线下边，纯气层右上边。
储集层油、气、水层的定性识别
(1)标准水层对比法
这种比较方法的依据，就是解释井段内各地层均有相近的值，由阿尔奇公式知， ，当油层
的饱和度界限为50%时，显然油气层的
。 (2)油层最小电阻率法
a.估算法 根据解释层段的具体情况，用下式估计
b.统计法
根据岩层电阻率与岩心观察（或试油资料）的统计，确定油层最小电阻率。
(3)径向电阻率法
一般情况下，油气层产生减阻侵入，水层产生增阻侵入。此时，深探测视电阻率大于浅探测视电阻率者可判断为油气层，反之为水层。
(4)邻井曲线对比法
如果相应地层在邻井经试油已证实为油气层或水层，则可根据地质规律与邻井对比，这将有助于提高解释结论的可靠性
油气水层测井响应特征
三者都存在于储集层中，它们测井上都具有储集层测井曲线特征：
水层：自然电位负异常，幅值偏大，电阻率低值，径向电阻率梯度显示增阻侵入(淡水泥浆)的特点。 油层：自然电位负异常，幅值偏小，自然伽马能谱中铀U 为高值，电阻率高，径向电阻率梯度显示减阻侵入特点，声波曲线中△t 变大，密度测井测ρb 变小，中子测CNL 孔隙度变小。
气层：除具与油层相同特征外，尚具Δt 明显变大或“周波跳跃”，ρb 明显变小，DEN-CNL 重叠图中镜像特征，中子伽马高值，等效弹性模量明显变小等特点，一般测井曲线中具“三高一低”特点。
岩石物理体积模型：就是根据测井方法的探测特性和岩石的各种物质在物理性质上的差异，按体积把岩石分成几个部分，然后研究每一部分对宏观物理量的贡献，并把岩石的宏观物理量看成是各部分贡献之2/1/w o t S R R I ==o t R R 4≥m n w w n
w w S aR S FR Rt φ==/min
和。
火山岩岩性识别：
（一）常规测井识别岩性
常规交会图识别岩性步骤与关键：薄片鉴定与测井响应间标定；依据成像测井结构特征和岩心扫描或岩心描述等资料相互印证。
值得注意的是：薄片鉴定结果仅仅代表一个点，由于岩心矿物成分往往呈现较强的非均质性，为此薄片鉴定结果要与其他资料相互印证，才能使用。
在提取薄片鉴定岩性所对应的测井参数时，要注意测井响应是否可靠。
（二）成像测井识别岩性
识别步骤：
岩心、岩心扫描图像标定成像测井图像；
确定各种岩性的成像测井响应特征，即结构特征；
依据所总结的结构特征图像库进行岩性识别。
火山角砾岩：由大小不等的熔岩角砾组成，分选差，不具层理，由火山灰充填。暗色是火山灰，发白的为角砾岩，大小不等。
火山角砾熔岩：由火山碎屑岩向熔岩过渡的一种岩石，不具层理。发白的为角砾岩，大小不等。
熔岩：是火山喷逸的岩浆冷却凝结的产物，高电阻、高密度、低时差，低中子、低伽玛，裂缝节理、流线发育。
凝灰岩：小于2mm的火山碎屑组成，呈致密块状结构，主要由晶屑组成，粒度一般小于2mm，呈棱角状。
沉凝灰岩：由粒度小于2mm的火山物质与沉积碎屑组成。
变质凝灰岩：岩石后期被方解石等交代。
玄武岩：呈致密块状、斑状结构，局部具间粒结构。
安山岩：致密块状，斑晶、玻晶交织结构。
火山角砾岩：呈致密块状结构，主要由岩屑组成。角砾成分主要为安山岩，角砾大小不一，多呈棱角状。（三）ECS测井识别岩性
火山岩以Si为主要造岩元素,其次是Al、Na + K和Fe,而Ca、Ti、S份额极小。不同岩性在ECS元素含量和常规测井曲线上有不同的测井响应特征, ECS测井最明显的应用就是利用元素含量变化及由此估算的矿物含量确定岩性。
（四）模式识别法
1、灰色关联法
2、神经网络法，外常用的有模糊识别法、主成份分析法、聚类分析等方法。
1、灰色关联法
灰色关联分析的目的是通过衡量因素之间的关联程度，寻找系统中各因素间的主要关系，找出影响目标值的重要因素，从而掌握事物的主要特征。
用这种方法判释各层的测井相和岩相，就是把岩层的岩性看作一个包含已知因素(测井参数、评价标准、评价参数、权值)和未知因素(岩性)的灰色过程，采用灰色系统中的每一个灰数的统计值(统计确定出每个评价参数的标准)，建立多参数岩相综合评价的灰色量自动分析数学模型，然后用该模型通过求取样品间的灰色关联度而进行识别预测。
(1)数据标准化(2)计算灰色多元加权系数(3)计算与标准模式的灰色关联度(4)未知层段岩相的判别
2、神经网络法识别火山岩岩性
取芯井：根据岩芯、薄片，确定岩性；建立模式；根据X1、X2井岩性、电性；
非取芯井：根据电性、识别模式，确定岩性
（五）其他方法
1、横波测井
2、岩石力学参数
3、M－N交会法
4、波阻抗
火山岩储集层的测井响应特征
1.自然伽玛测井
岩石的天然放射性是由岩石中放射性同位素引起的，岩石中放射性同位素的含量越高，其放射性强度越大。岩石中最为常见是铀、钍、钾的放射性同位素40K（钾40）、232Th(钍232)、238U（铀238）。
在自然伽玛测井仪上的伽玛射线探测器中装有一个探头，使用闪烁计数器进行测量地层岩石放出的γ射线，然后通过光电倍增管将接收到的光信号转变成电脉冲信号记录下来，从而测得自然伽玛曲线。
2.密度测井
伽玛射线照射物质时，随着其与物质的相互作用，伽玛射线逐渐被吸收。造成伽玛射线被吸收的成因主要是伽玛射线与核外电子的相互作用（电子对效应、康普顿效应和光电效应）。其中，康普顿效应对伽玛射线的吸收能力主要与物质的电子密度有关（电子密度几乎等于体积密度），光电效应对伽玛射线的吸收能力主要与物质的原子序数有关。
①从基性岩到酸性密度逐渐降低，差异较大；
②每种岩类的密度测井值都有一定的变化范围，主要为成分渐变、次生变化和物性引起的；
③同质火山碎屑岩的密度低于熔岩；
④密度测井对火山岩岩性敏感，对火山岩结构也有一定的反映，是火山岩岩性识别最为敏感的参数之一。
3.声波测井
声波是物质的一种运动形式，是由物质的机械震动产生的,通过介质中的质点相互作用来传播。声波在不同岩石中的传播速度有很大差别，幅度衰减、频率的变化等声学特征也不同。利用岩石的这种物理性质研究井剖面的测井方法称声波测井。声速测井最具代表性的是补偿声波测井，是一种双发双收测井仪器，两个发射器间互发射声源，两个接收器间互地接收沿井壁传播的滑行纵波。
①基性到酸性火山熔岩声波时差略有增加，变化不大；
②火山碎屑岩声波时差大于同质的熔岩；
③火山熔岩从基性到酸性泊松比逐渐减小；
④火山岩声波骨架对岩性的变化不敏感，岩性对孔隙度计算的影响相对较小；
⑤波阻抗、泊松比是识别岩性的有效参数。
4.中子测井
中子测井就是用“中子源”发射一定能量的中子流对地层进行轰击，中子进入地层后与原子核发生核反应，能量逐渐衰减，速度减慢，最后减速为热中子，热中子被地层中原子核俘获同时放出射线。探测这些射线的强度并记录中子曲线。
①不同岩性火山岩的补偿中子测井值都有一个较大的分布范围，从基性到酸性均值有逐渐减小的趋势。
②蚀变玄武岩中子孔隙度测井值异常增大。
5.电阻率测井
①火山岩孔隙空间类型及孔隙结构的特点导致火山岩电阻率有较大的变化范围，用电阻率法求解含油饱和度参数的不确定性增加；
②电阻率对反映火山岩的岩性不敏感，但通常火山岩的电阻率测井值高于沉积岩。
6. 自然电位测井
自然电场的分布和岩性有密切的关系，而且受地层水电阻率、地层厚度、扩径、地层温度、地层水矿化度等许多因素的影响。火山岩地层的自然电位测井曲线呈现出在硬地层的特征。不同岩性的火山岩没有表现出太大的差别，上下地层变化很小，有的层段甚至就是一条直线，但当气孔或裂缝发育时，自然电位曲线会出现幅度偏移。
7. 元素俘获能谱测井
元素俘获能谱测井是利用快中子与地层中的原子核发生非弹性散射碰撞及热中子被俘获的原理。碳、氧、硅、钙和铁元素的非弹性散射俘获界面较大，热中子俘获截面较大的元素主要有氯、硅、钙、硫、铁、钛等。
不同元素的原子核在与中子发生非弹性散射产生热中子，热中子被俘获后释放的伽马射线的能量是不同的，处在伽马能谱的不同部位。因此，获得的伽马能谱经过一系列的处理后可获得岩石中敏感元素的含量。
碳酸盐岩储集层孔隙空间的基本形态有三种：孔隙、裂缝和洞穴。
碳酸盐岩储集层分为：孔隙型、裂缝型、裂缝一孔隙型、裂缝一洞穴型四种。
碳酸盐岩储集层的测井响应
一、孔、喉的测井响应特征
一般地，孔、喉的测井曲线特征明显、易于识别。孔、喉具有以下特征：
①在曲线形状方面表现为圆滑的“U”字形，如电阻率呈“U”字形降低，这与裂缝发育段的尖刺状电阻率起伏形成强烈反差；
②在测井值方面表现为“三高两低”，即时差、电磁波传播时间、中子孔隙度增高，电阻率和岩石体积密度降低。
由于碳酸盐岩孔、喉多受次生改造作用，其大小、形状及分布变化较大，测井响应特征要发生程度不同变异。
岩心分析资料与实际测井曲线对比结果表明，孔、喉分布越均匀、形状越趋于球形、孔径小而均匀，上述特征越明显；反之，发生测井响应变异
二、裂缝性储集层的测井响应特征
1.电阻率测井
电阻率测井响应取决于裂缝产状、裂缝长宽度(纵径向)、裂缝充填物及泥浆侵入深度等。
测井电流特征不同，测井响应不同。
2.声波测井
A.声速测井
一般地，垂直裂缝或者裂缝与仪器轴平行情况下，声速测井仪无法探测到裂缝。裂缝系统比较复杂时，常引起周波跳跃。横波时差△ts比纵波时差△tc更易受裂缝的影响，将△ts与△tc进行对比，如果△tc 不变而△ts增大，就有可能是裂缝带。
B.声波幅度测井
当仪器通过裂缝带时，声波幅度下降。裂缝倾斜是一个很重要的因素
裂缝倾角为35—80°，纵波幅度衰减很大，而横波幅度则严重地受低角度裂缝影响。
横波幅度无衰减、纵波幅度有衰减，反映有垂直裂缝；
横波幅度有衰减、纵波幅度无衰减，反映有水平裂缝
在裂缝带，由于裂缝面产生的反射与折射使VDL波形产生畸变（图形模糊或者出现人字形纹）且颜色变浅
C.斯通利波(Stoneley波)
①在快速地层中(裂缝一般存在于这类地层中)，斯通利波幅度比纵波及横波幅度都高得多；
②斯通利波主要受井眼流体影响，对岩性变化不灵敏，因此，斯通利波反射信号最强的地方指示是一条张开裂缝的可能性最大，而不是层界面；
③由于斯通利波速度变化不大，故对测量到的反射信号处理较易。
3.放射性测井
A.地层密度
由于密度测井仪为极板型仪器，所以在两次测井中仪器探测的井壁方位可能不同。当密度仪正好与张开裂缝相接触时，可能产生明显低密度值，在使用重晶石泥浆的情况下，如井壁规则，则裂缝段的Δρ曲线将显示出比正常情况下更高的校正值，且密度值往往较低。但是对于致密地层，仪器计数率低、统计涨落误差大、密度曲线重复性差。极板压力和井壁不规则因素都会影响用密度测井判断裂缝的效果。
B.光电吸收截面
光电吸收截面(Pe)对孔隙度的变化不灵敏，在使用普通泥浆的情况下，Pe值不能反应裂缝。然而，重晶石的Pe值极高，如果使用重晶石泥浆，那么就可以探测泥浆侵入的裂缝。这一特性在估计裂缝孔隙度时是很有用。
C.自然伽马射线
在某些地区，当裂缝层段地下水的活动很活跃，造成裂缝周围壁上铀元素富集。常规自然伽马测井与自然伽马能谱测井在裂缝带处显示出铀含量的增加。但当地下水活动不大时，裂缝性储层自然伽马显示为低值。
4.其他测井方法
A.井壁图像
一般来说，如果在FMS图像及BHTV图像上都显示有裂缝特征，那么就可以肯定裂缝的存在。B.井温
如果泥浆温度低于地层温度，泥浆侵入裂缝将引起该处地层温度的变化，使得温度梯度受开裂缝的影响产生低温异常
三、洞穴的测井响应特征
①双侧向测井：侧向测井电阻率一般不反映洞穴，但若洞穴与裂缝串通起来则会造成电阻率明显降低
②声波时差：通常洞穴一般不会造成纵波时差增高，只有当井壁附近有分布十分均匀的小洞时，才能使时差增高。
③中子孔隙度：凡在中子测井的探测范围内有洞穴存在，都将对中子孔隙度有贡献，尤其当洞中被高矿化度水充满时，将更为突出。
④补偿密度：当密度测井仪极板正好靠在井壁附近具有洞穴的那方，且在仪器探测范围内，则密度值下降，尤其当洞穴中充满天然气时将更为剧烈；反之如极板靠在洞穴的对面一侧，则密度测井不能反映洞穴。
地层水电阻率R w的确定方法
①根据地层水取样测定R w：取样、模拟地下条件、实验室测定
②根据地层水化学分析结果确定R w，化学成分→等效离子换算→查找R
③根据自然电位求R w Es=SSP=Klg(R mf/R w) A.确定SSP：U sp校正→SSP 由图版实现 B.温度确定→确定K C.计算R mf D.换算R w
④根据电阻率测井求R w A.标准水层电阻率法标准水层=纯水地层R w=R o/F R o=R t F=a/Φm B.电阻率—孔隙度交会图：据水线方程
声波测井的用途
（1）划分岩性，作地层对比（2）判断气层（3）确定地层孔隙度Φ（4）为地震勘探提供声速资料，作速度谱分析，人工合成地震记录等。（5）提供波阻抗和反射系数（6）异常地层压力预测（7）岩石强度分析（8）预测地层破裂压力梯度（9）裂缝检测
单井解释:划分储集层;岩性评价：岩石类别、泥质和矿物含量等;储油物性评价：孔隙度、渗透率等;含油性评价：Sw、Sh、侵入特性等;产能评价：预期及实际产能预测或评价等;油井技术状况：工程技术状况、生产动态监测等;其它：研究地质构造（倾角测井）、其它矿床等
多井解释:地层对比;复查解释结论;二次解释和多次解释;沉积相研究;油藏描述
(1)砂泥岩剖面储层特征
岩性特征：砂岩为主，φ较高，分布均匀，上下有厚度较大的泥岩隔层。
电性特征：SP明显异常(正或负)或GR低值、ML明显正幅度差、CAL一般为缩径且较规则。
划分方法：SP、GR、ML、CAL等确定储层位置，ML确定层界面。
(2碳酸盐岩剖面储层特征
岩性特征：缝洞较发育的纯碳酸盐岩，φ较低，围岩为致密的碳酸盐岩层。
电性特征：低Rt、低GR、低NGR、高孔隙度（声波、密度、中子）。
钻录井显示：要注意第一性资料的应用，油气显示，放空、泥浆漏失等。
西安石油大学 2017 本科专业人才培养方案 专业名称测控技术与仪器 专业代码080301 院(部、系) 名称电子工程学院
测控技术与仪器 Measuring & Control Technology and Instrument 专业代码：080301 一、培养目标 本专业培养具备基本理论、知识和应用能力，能够在石油及相关领域从事测控仪器装备设计开发、制造、技术服务和经营管理等工作，具有创新意识的高素质复合型工程技术人才。毕业后经过五年左右的工程实践，具备： 1、综合运用多学科知识进行测量、分析、控制和解决石油及相关领域测控工程问题的能力，完成测控仪器装备的设计开发、制造和技术服务； 2、良好人文素养、社会责任感和工程伦理道德； 3、在职场中能以个人、成员或领导的角色，恪尽职守、交流合作或协调组织，有效发挥自身和团队作用； 4、创新意识和自主学习能力，以适应职业或行业发展需求。 二、毕业要求 以下毕业要求中的复杂工程问题均指石油及相关测控领域中的复杂工程问题。 1. 工程知识：具备数学、自然科学、工程基础、专业基础和专业知识，并能够应用于解决复杂工程问题。 2. 问题分析：能够应用数学、自然科学和工程科学的基本原理，识别、表达、并通过文献研究分析复杂工程问题，以获得有效结论。 3.设计/开发解决方案：能够设计针对复杂工程问题的解决方案，设计满足特定需求的系统、单元（子系统），并能够在系统设计环节中体现创新意识，考虑社会、健康、安全、法律、文化以及环境等因素。 4. 研究：能够基于科学原理并采用科学方法对复杂工程问题进行研究，包括设计实验、分析与解释数据、并通过信息综合得到合理有效的结论。 5. 使用现代工具：能够针对复杂工程问题，开发、选择与使用恰当的技术、资源、现代工程工具和信息技术工具，包括对复杂工程问题的预测与模拟，并能够理解其局限性。 6.工程与社会：能够基于石油测控及相关领域的背景知识进行合理分析，评价专业工程实践和复杂工程问题解决方案对社会、健康、安全、法律以及文化的影响，并理解应承担的责任。 7.环境和可持续发展：理解环境保护和社会可持续发展的内涵和意义，能够考虑和评价石油项目对环境保护、社会可持续发展的影响。 8. 职业规范：具有人文社会科学素养、社会责任感，能够在工程实践中理解并遵守石油及其相关
葆灵蕴璞 《测井方法与综合解释》综合复习资料 一、名词解释 声波时差: 声波在介质中传播单位距离所需要的时间 孔隙度：岩石孔隙体积在岩石外表总体积的比值，为小数。 地层压力: 地层孔隙流体压力 地层倾角:地层层面法相与大地铅垂轴的夹角 含油孔隙度:含油孔隙体积占地层体积的比值 泥质含量：泥质体积占地层体积的百分数 二、填空题 1．描述储集层的基本参数有孔隙度、渗透度、含油饱和度和有效厚度等。 2．地层三要素走向、倾向、倾角。 3．伽马射线去照射地层可能会产生电子对效应、康普顿效应和光电效应效应。 4．岩石中主要的放射性核素有铀238、钍和钾等。 5．声波时差Δt的单位是微秒/米，电导率的单位是毫西门子/米。 6．渗透层在微电极曲线上有基本特征是微梯度与微点位两条曲线不重合。 7.地层因素随地层孔隙度的减小而增大；岩石电阻率增大系数随地层含水饱和度的增大而增大。 8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现正异常。 9.由测井探测特性知，普通电阻率测井提供的是探测范围内共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器 --和--- 有关。电极系A0.5M2.25N的电极距是_0.5_。 10.地层对热中子的俘获能力主要取决于cl的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度高，此时，水层的热中子寿命小于油层的热中子寿命。 11.某淡水泥浆钻井地层剖面，油层和气层通常具有较高的视电阻率。油气层的深浅电阻率显示泥浆低侵特征。 12.地层岩性一定，C/O测井值越高，地层剩余油饱和度越大。 13.在砂泥岩剖面，当渗透层SP曲线为负异常时，井眼泥浆为_淡水泥浆__，油层的泥浆侵入特征是__泥浆侵入_。 14.地层中的主要放射性核素是_铀__、_钍_、_钾__。沉积岩的泥质含量越高，地层放射性高。 15.电极系A3.75M0.5N 的名称底部梯度电极系_，电极距4米_。
《测井方法与综合解释》综合复习资料 一、名词解释 1、水淹层 2、地层压力 3、可动油饱和度 4、泥浆低侵 5、热中子寿命 6、泥质含量 7、声波时差 8、孔隙度 9、一界面 二、填空 1．储集层必须具备的两个基本条件是_____________和_____________，描述储集层的基本参数有____________、____________、____________和____________等。 2．地层三要素________________、_____________和____________。 3．岩石中主要的放射性核素有_______、_______和________等。沉积岩的自然放射性主要与岩石的____________含量有关。 4．声波时差Δt的单位是___________，电阻率的单位是___________。 5．渗透层在微电极曲线上有基本特征是________________________________。 6．在高矿化度地层水条件下，中子-伽马测井曲线上，水层的中子伽马计数率______油层的中子伽马计数率；在热中子寿命曲线上，油层的热中子寿命______水层的热中子寿命。 7．A2.25M0.5N电极系称为______________________电极距L=____________。 8．视地层水电阻率定义为Rwa=________，当Rw a≈Rw时，该储层为________层。 9、在砂泥岩剖面，当渗透层SP曲线为正异常时，井眼泥浆为____________，水层的泥浆侵入特征是__________。 10、地层中的主要放射性核素分别是__________、__________、_________。沉积岩的泥质含量越高，地层放射 性__________。 11、电极系A2.25M0.5N 的名称__________________，电极距_______。 12、套管波幅度_______，一界面胶结_______。 13、在砂泥岩剖面，油层深侧向电阻率_________浅侧向电阻率。 14、裂缝型灰岩地层的声波时差_______致密灰岩的声波时差。 15、微电极曲线主要用于_____________、___________。 16、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油饱和度的增大 而。 17、当Rw小于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。

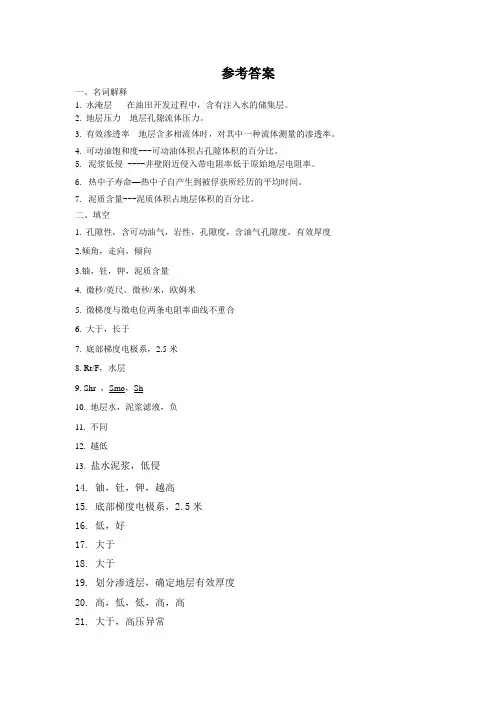

【西安石油大学】井下视频测井系统研究, 毕业,毕业专题, 【西安石油大学】井下视频测井系统研究 ?????井下视频测井系统研究王金成【摘要】：井下视频测井技术，作为现代测井技术的前沿技术之一,以其信号简单化、图像化、便于理解等优势,拥有广泛的应用前景。其主要原理是利用井下摄像头获取井眼实时图像信息,可用于套管检测、落物打捞、井下作业质量检查。本文井下视频测井系统主要对成像系统、测井数据传输系统、密封防护系统等进行了研究。采用基于CＭOS图像传感器的串口摄像头实现对井下图像信号的采集与处理，完成拍摄控制、图像数据采集、数据压缩和串口通讯等功能。通过灵活的比例压缩与图像格式选择,方便与数据传输系统相连。并有自制电源板,对井下环境进行照明;硬件电路部分，元器件选型均以耐高温、耐高压等为基础,采用DSＰ+CPＬD结构来实现井下图像采集过程中的命令解析、采集控制和处理、上传功能等;经过系统调研，密封防护系统中对保温瓶以及摄像头的结构和工艺进行了简单说明。并讨论了系统硬件的整体设计和软件开发流程,其次针对各个功能模块以及多项技术点进行了设计与开发工作。整个井下视频测井系统的框架构建、深井数据信号的高速远距离传输和深井环境下仪器的稳定性是系统研制主要考虑的因素。通过理论分析及测试结果表明,该测井系统研究可实现对井下数据图像的有效采集。?【关键词】：井下电视；ＣＭOＳ摄像头; 图像采集;ＢPＳK；测井电缆??【学位授予单位】：西安石油大学?【学位级别】：硕士?【学位授予年份】：2
０14?【分类号】：P63１.8１??【目录】:??摘要3-４??ＡBＳTRA ＣＴ4-7??第一章绪论7-11 ?1.１课题研究的目的和意义７-8??１.２井下视频测井 1.２.1 国外研究现状8－９ 国内外研究综述8－9?? 1.2.2国内研究现状9??１.３主要研究内容9－１0 ?１.４结构简介１0-1１??第二章井下视频测井系统整体设计1１－２５ 2．１．1系统工作原理1１?2．1系统概述1１－12?? 2.2系统方案总体设计12－13 ??2.1.2 系统设计要求１1－12? 2.３．1 光电转换元件13 ?2.3 成像模块13－1５?? ?２.3．2 图像传感器1３-15??２.３.3ＣCＤ与ＣＭＯＳ图像传感器对比15?2．4测井数据传输系统１5-２2 ?2.４．1 二进制相移键控(BＰＳK)方式16-19??２.4．2 七芯电缆传输方式１９-21 2.5系统电路22－ ?２.4．3井下仪器供电21-22?? 23??2．５.1 电缆接口驱动电路22 ?２.５．２主控电路22-２3 2．６密封防护系统2３-２5??２.６．1 摄像头结构与工艺24－25??第三章井下视频测井系统硬件设计25－41??３.１ 3.1.2主 3．１.1串口摄像头通讯协议2６-27?? 成像模块25-30?? 3．2主要命令详解2７－２9?3．1．３光源板设计２9-3０?? 控电路设计30-36 ?３.2．1 DSP 主控电路设计30－３4?3．2.2 摄像头通信接口电路34-35 ?3.2.3 CＰLＤ硬件外围电路３5 ?3.２.4 USB 通信接口电路3５-3６??３.3 电缆接口驱动电

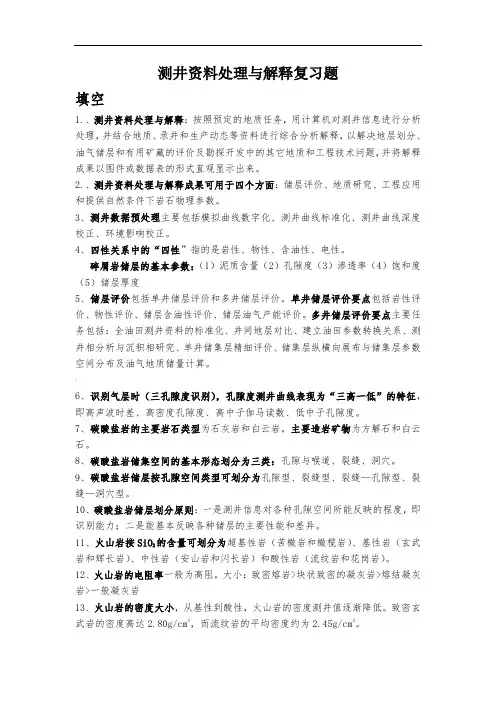

测井资料处理与解释复习题 填空 1.、测井资料处理与解释：按照预定的地质任务，用计算机对测井信息进行分析处理，并结合地质、录井和生产动态等资料进行综合分析解释，以解决地层划分、油气储层和有用矿藏的评价及勘探开发中的其它地质和工程技术问题，并将解释成果以图件或数据表的形式直观显示出来。 2.、测井资料处理与解释成果可用于四个方面：储层评价、地质研究、工程应用和提供自然条件下岩石物理参数。 3、测井数据预处理主要包括模拟曲线数字化、测井曲线标准化、测井曲线深度校正、环境影响校正。 4、四性关系中的“四性”指的是岩性、物性、含油性、电性。 碎屑岩储层的基本参数：（1）泥质含量（2）孔隙度（3）渗透率（4）饱和度（5）储层厚度 5、储层评价包括单井储层评价和多井储层评价。单井储层评价要点包括岩性评价、物性评价、储层含油性评价、储层油气产能评价。多井储层评价要点主要任务包括：全油田测井资料的标准化、井间地层对比、建立油田参数转换关系、测井相分析与沉积相研究、单井储集层精细评价、储集层纵横向展布与储集层参数空间分布及油气地质储量计算。 6、识别气层时（三孔隙度识别），孔隙度测井曲线表现为“三高一低”的特征，即高声波时差、高密度孔隙度、高中子伽马读数、低中子孔隙度。 7、碳酸盐岩的主要岩石类型为石灰岩和白云岩。主要造岩矿物为方解石和白云石。 8、碳酸盐岩储集空间的基本形态划分为三类：孔隙与喉道、裂缝、洞穴。 9、碳酸盐岩储层按孔隙空间类型可划分为孔隙型、裂缝型、裂缝—孔隙型、裂缝—洞穴型。 10、碳酸盐岩储层划分原则：一是测井信息对各种孔隙空间所能反映的程度，即识别能力；二是能基本反映各种储层的主要性能和差异。 11、火山岩按SiO2的含量可划分为超基性岩（苦橄岩和橄榄岩）、基性岩（玄武岩和辉长岩）、中性岩（安山岩和闪长岩）和酸性岩（流纹岩和花岗岩）。 12、火山岩的电阻率一般为高阻，大小：致密熔岩>块状致密的凝灰岩>熔结凝灰岩>一般凝灰岩 13、火山岩的密度大小，从基性到酸性，火山岩的密度测井值逐渐降低。致密玄武岩的密度高达2.80g/cm3，而流纹岩的平均密度约为2.45g/cm3。 14、火山岩的声波时差，中基性岩声波时差略低，酸性火山岩略高。致密的玄武
