下载文档原格式

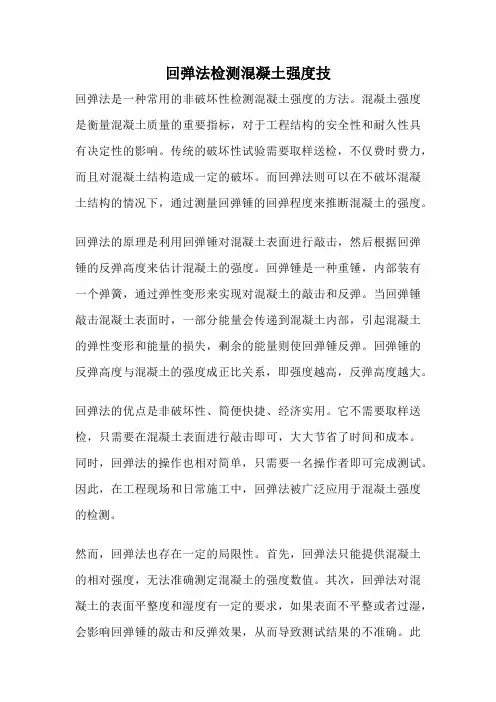

回弹法检测混凝土强度技回弹法是一种常用的非破坏性检测混凝土强度的方法。
混凝土强度是衡量混凝土质量的重要指标，对于工程结构的安全性和耐久性具有决定性的影响。
传统的破坏性试验需要取样送检，不仅费时费力，而且对混凝土结构造成一定的破坏。
而回弹法则可以在不破坏混凝土结构的情况下，通过测量回弹锤的回弹程度来推断混凝土的强度。
回弹法的原理是利用回弹锤对混凝土表面进行敲击，然后根据回弹锤的反弹高度来估计混凝土的强度。
回弹锤是一种重锤，内部装有一个弹簧，通过弹性变形来实现对混凝土的敲击和反弹。
当回弹锤敲击混凝土表面时，一部分能量会传递到混凝土内部，引起混凝土的弹性变形和能量的损失，剩余的能量则使回弹锤反弹。
回弹锤的反弹高度与混凝土的强度成正比关系，即强度越高，反弹高度越大。
回弹法的优点是非破坏性、简便快捷、经济实用。
它不需要取样送检，只需要在混凝土表面进行敲击即可，大大节省了时间和成本。
同时，回弹法的操作也相对简单，只需要一名操作者即可完成测试。
因此，在工程现场和日常施工中，回弹法被广泛应用于混凝土强度的检测。
然而，回弹法也存在一定的局限性。
首先，回弹法只能提供混凝土的相对强度，无法准确测定混凝土的强度数值。
其次，回弹法对混凝土的表面平整度和湿度有一定的要求，如果表面不平整或者过湿，会影响回弹锤的敲击和反弹效果，从而导致测试结果的不准确。
此外，回弹法对混凝土的材料和配合比等因素也有一定的影响，不同混凝土的回弹特性可能存在差异。
为了提高回弹法的准确性，可以采取一些措施。
首先，应选择合适的回弹锤和回弹针进行测试，以确保测试结果的可靠性。
其次，应在混凝土表面进行多次敲击，取平均值来减小误差。
同时，还可以通过与破坏性试验相结合，建立回弹值与混凝土强度之间的关系曲线，提高回弹法的准确性和可靠性。
回弹法作为一种非破坏性检测混凝土强度的方法，具有简便快捷、经济实用的优点，广泛应用于工程现场和日常施工中。
然而，回弹法的准确性受到一些因素的影响，需要在实际操作中加以注意和改进，以提高测试结果的准确性和可靠性。

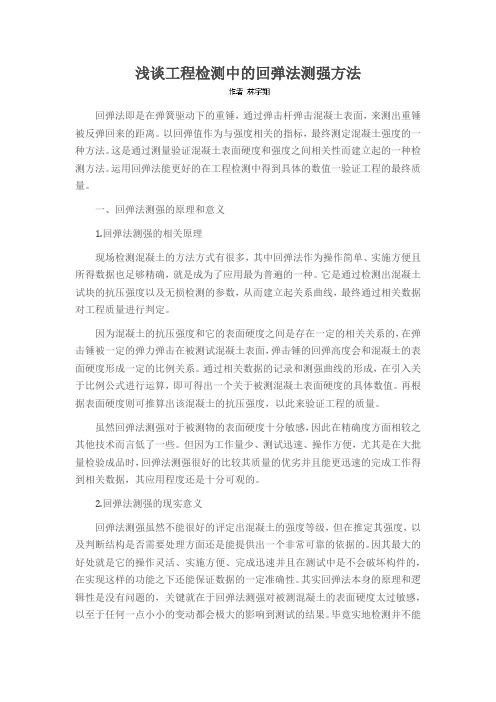

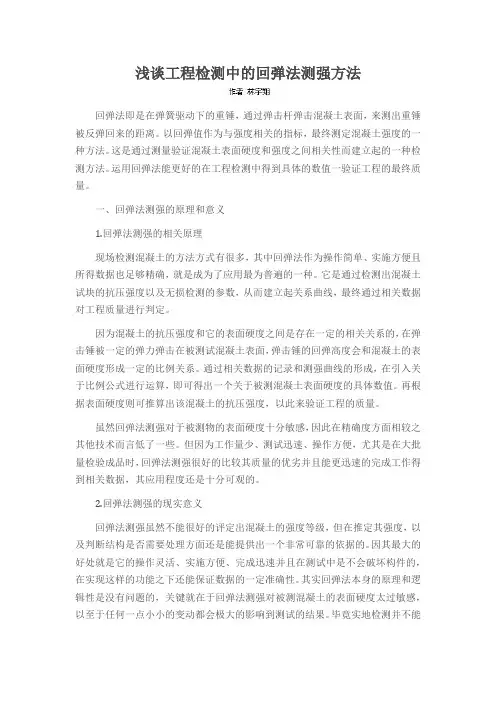

浅谈工程检测中的回弹法测强方法回弹法即是在弹簧驱动下的重锤，通过弹击杆弹击混凝土表面，来测出重锤被反弹回来的距离。
以回弹值作为与强度相关的指标，最终测定混凝土强度的一种方法。
这是通过测量验证混凝土表面硬度和强度之间相关性而建立起的一种检测方法。
运用回弹法能更好的在工程检测中得到具体的数值一验证工程的最终质量。
一、回弹法测强的原理和意义1.回弹法测强的相关原理现场检测混凝土的方法方式有很多，其中回弹法作为操作简单、实施方便且所得数据也足够精确，就是成为了应用最为普遍的一种。
它是通过检测出混凝土试块的抗压强度以及无损检测的参数，从而建立起关系曲线，最终通过相关数据对工程质量进行判定。
因为混凝土的抗压强度和它的表面硬度之间是存在一定的相关关系的，在弹击锤被一定的弹力弹击在被测试混凝土表面，弹击锤的回弹高度会和混凝土的表面硬度形成一定的比例关系。
通过相关数据的记录和测强曲线的形成，在引入关于比例公式进行运算，即可得出一个关于被测混凝土表面硬度的具体数值。
再根据表面硬度则可推算出该混凝土的抗压强度，以此来验证工程的质量。
虽然回弹法测强对于被测物的表面硬度十分敏感，因此在精确度方面相较之其他技术而言低了一些。
但因为工作量少、测试迅速、操作方便，尤其是在大批量检验成品时，回弹法测强很好的比较其质量的优劣并且能更迅速的完成工作得到相关数据，其应用程度还是十分可观的。
2.回弹法测强的现实意义回弹法测强虽然不能很好的评定出混凝土的强度等级，但在推定其强度，以及判断结构是否需要处理方面还是能提供出一个非常可靠的依据的。
因其最大的好处就是它的操作灵活、实施方便、完成迅速并且在测试中是不会破坏构件的，在实现这样的功能之下还能保证数据的一定准确性。
其实回弹法本身的原理和逻辑性是没有问题的，关键就在于回弹法测强对被测混凝土的表面硬度太过敏感，以至于任何一点小小的变动都会极大的影响到测试的结果。
毕竟实地检测并不能做到实验室中将一切条件都做到最接近而几乎没有误差，实地中会有太多因素影响被测物的表面硬度从而影响数据的判断。

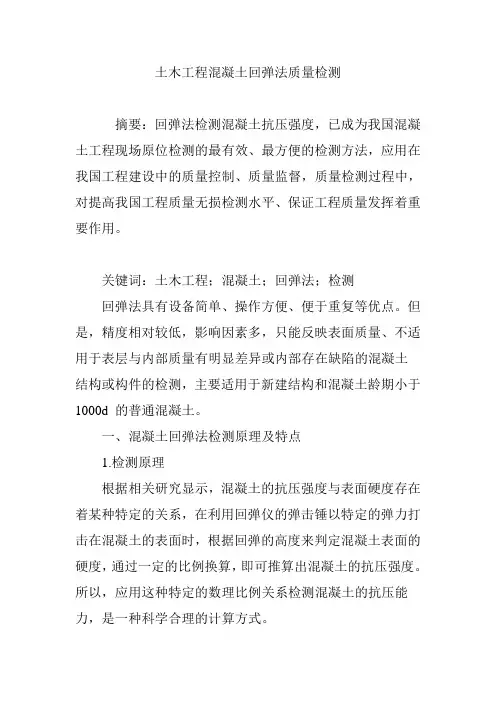

土木工程混凝土回弹法质量检测摘要：回弹法检测混凝土抗压强度，已成为我国混凝土工程现场原位检测的最有效、最方便的检测方法，应用在我国工程建设中的质量控制、质量监督，质量检测过程中，对提高我国工程质量无损检测水平、保证工程质量发挥着重要作用。
关键词：土木工程；混凝土；回弹法；检测回弹法具有设备简单、操作方便、便于重复等优点。
但是，精度相对较低，影响因素多，只能反映表面质量、不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测，主要适用于新建结构和混凝土龄期小于1000d 的普通混凝土。
一、混凝土回弹法检测原理及特点1.检测原理根据相关研究显示，混凝土的抗压强度与表面硬度存在着某种特定的关系，在利用回弹仪的弹击锤以特定的弹力打击在混凝土的表面时，根据回弹的高度来判定混凝土表面的硬度，通过一定的比例换算，即可推算出混凝土的抗压强度。
所以，应用这种特定的数理比例关系检测混凝土的抗压能力，是一种科学合理的计算方式。
2.特点分析应用回弹仪的回弹高度与混凝土表面的特定比例关系检测混凝土的抗压强度的操作简单，测试过程迅速，应用的设备简单，检测需要的经济支持和技术支持简单，具有明显的测量优势。
但是不能否认的是，回弹仪测量并不具备很好的精准性，所以不适合应用的有高精度要求的测量中。
3.适用条件回弹法适用于普通混凝土工程结构的抗压强度检测，由于其设备的简略性，使其具有一定的检测使用条件。
严格控制检测使用条件，是一种提高检测准确度的有效方式。
对混凝土有以下五个方面的要求：1）混凝土表层与内部结构一致的混凝土工程；2）抗压强度在10～60M Pa范围内的混凝土工程，抗塔强度太小或者太大都不适宜应用回弹法进行测量；3）混凝土工程的龄期在14～1000 天内；4）环境温度在-4～40 摄氏度；5）混凝土表面干燥。
二、混凝土检测中回弹法检测的方法1.回弹仪的率定试验以下两方面的原因可能会影响到混凝土强度推定的准确性，一方面是由回弹仪的质量引起的，而另一方面是测试性能的直接引起的，高性能的回弹仪有利于确保检测结果的真实性和准确性。

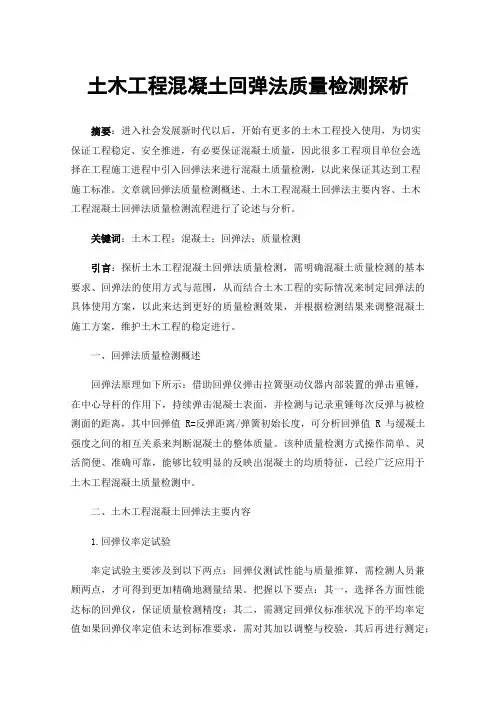

土木工程混凝土回弹法质量检测探析摘要：进入社会发展新时代以后，开始有更多的土木工程投入使用，为切实保证工程稳定、安全推进，有必要保证混凝土质量，因此很多工程项目单位会选择在工程施工进程中引入回弹法来进行混凝土质量检测，以此来保证其达到工程施工标准。
文章就回弹法质量检测概述、土木工程混凝土回弹法主要内容、土木工程混凝土回弹法质量检测流程进行了论述与分析。
关键词：土木工程；混凝土；回弹法；质量检测引言：探析土木工程混凝土回弹法质量检测，需明确混凝土质量检测的基本要求、回弹法的使用方式与范围，从而结合土木工程的实际情况来制定回弹法的具体使用方案，以此来达到更好的质量检测效果，并根据检测结果来调整混凝土施工方案，维护土木工程的稳定进行。
一、回弹法质量检测概述回弹法原理如下所示：借助回弹仪弹击拉簧驱动仪器内部装置的弹击重锤，在中心导杆的作用下，持续弹击混凝土表面，并检测与记录重锤每次反弹与被检测面的距离，其中回弹值R=反弹距离/弹簧初始长度，可分析回弹值R与缓凝土强度之间的相互关系来判断混凝土的整体质量。
该种质量检测方式操作简单、灵活简便、准确可靠，能够比较明显的反映出混凝土的均质特征，已经广泛应用于土木工程混凝土质量检测中。
二、土木工程混凝土回弹法主要内容1.回弹仪率定试验率定试验主要涉及到以下两点：回弹仪测试性能与质量推算，需检测人员兼顾两点，才可得到更加精确地测量结果。
把握以下要点：其一，选择各方面性能达标的回弹仪，保证质量检测精度；其二，需测定回弹仪标准状况下的平均率定值如果回弹仪率定值未达到标准要求，需对其加以调整与校验，其后再进行测定；其三，需检测人员定期对回弹仪加以维护保养与检测，保证其使用稳定性与精密性。
2.规范回弹法适用环境回弹法质量检测过程中会受到各种因素的干扰，故而需检测人员为整个测定过程创造比较合适的环境。
除了检测设备质量、人员技术素养外，还需引入排除法，将不具备代表性的混凝土表层剔除，比如内部、表层出现缺陷的混凝土，或者是内外质量差异明显的混凝土等，以此来保证内部、外部质量等同，如此才可发挥出混凝土质量回弹法检测的根本价值[1]。
回弹法检测混凝土强度实验回弹法检测混凝土强度实验是一种非破损性的混凝土强度检测方法，它通过测量混凝土表面硬度的变化来推算混凝土的强度。
这种方法具有简单、快速、经济、无损等优点，因此在混凝土工程中得到了广泛的应用。
一、实验原理回弹法检测混凝土强度实验的原理是基于混凝土表面硬度和强度的关系。
混凝土的硬度与强度之间存在一定的正相关关系，因此可以通过测量混凝土表面的硬度来推算其强度。
回弹仪是一种专门设计的测量仪器，它可以测量混凝土表面的硬度并记录下数值。
通过测量多个点的回弹值，可以对整个混凝土构件的强度进行评估。
二、实验步骤1.选择实验样本：选择需要检测的混凝土构件，并记录其尺寸、形状、龄期等信息。
2.确定检测区域：在构件表面选择合适的检测区域，一般选择在构件的表面平整、无装饰层、无损伤等部位。
3.安装回弹仪：将回弹仪安装在选定的检测区域，确保仪器稳定且与混凝土表面接触良好。
4.测量回弹值：按照回弹仪的使用说明，逐个测量选定区域的回弹值，并记录下每个点的数值。
5.选择统计方法：根据测量的回弹值，选择合适的统计方法来评估混凝土的强度。
常用的方法有平均法和概率法等。
6.计算强度推定值：根据选定的统计方法和测量的回弹值，计算混凝土的强度推定值。
7.判断是否需要修正：根据实际情况，判断是否需要对强度推定值进行修正。
例如，当检测区域的混凝土质量不均匀时，需要进行修正。
8.输出结果：根据最终得到的强度推定值，给出混凝土构件的强度评估结果，并给出相应的建议和措施。
三、实验注意事项1.在选择实验样本时，要确保选取的样本具有代表性，能够反映整个混凝土构件的实际情况。
2.在安装回弹仪时，要确保仪器稳定且与混凝土表面接触良好，避免出现误差。
3.在测量回弹值时，要按照回弹仪的使用说明进行操作，确保测量结果的准确性。
4.在选择统计方法时，要根据实际情况选择合适的方法，确保评估结果的可靠性。
5.在计算强度推定值时，要根据选定的统计方法和测量的回弹值进行计算，确保结果的准确性。

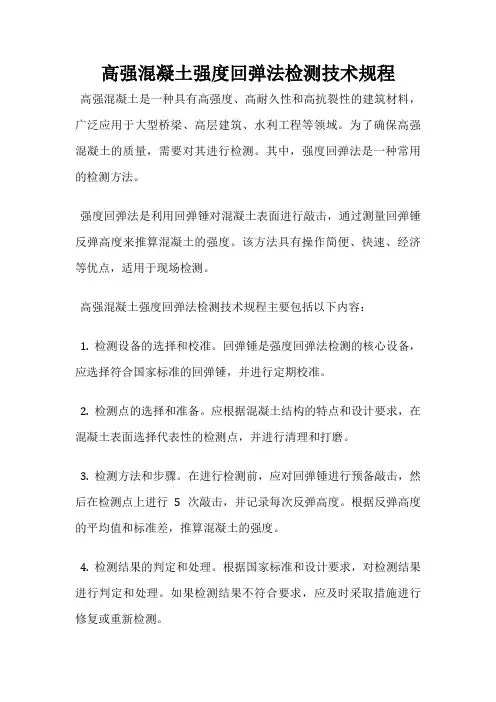

高强混凝土强度回弹法检测技术规程
高强混凝土是一种具有高强度、高耐久性和高抗裂性的建筑材料，广泛应用于大型桥梁、高层建筑、水利工程等领域。
为了确保高强混凝土的质量，需要对其进行检测。
其中，强度回弹法是一种常用的检测方法。
强度回弹法是利用回弹锤对混凝土表面进行敲击，通过测量回弹锤反弹高度来推算混凝土的强度。
该方法具有操作简便、快速、经济等优点，适用于现场检测。
高强混凝土强度回弹法检测技术规程主要包括以下内容：
1. 检测设备的选择和校准。
回弹锤是强度回弹法检测的核心设备，应选择符合国家标准的回弹锤，并进行定期校准。
2. 检测点的选择和准备。
应根据混凝土结构的特点和设计要求，在混凝土表面选择代表性的检测点，并进行清理和打磨。
3. 检测方法和步骤。
在进行检测前，应对回弹锤进行预备敲击，然后在检测点上进行5次敲击，并记录每次反弹高度。
根据反弹高度的平均值和标准差，推算混凝土的强度。
4. 检测结果的判定和处理。
根据国家标准和设计要求，对检测结果进行判定和处理。
如果检测结果不符合要求，应及时采取措施进行修复或重新检测。
高强混凝土强度回弹法检测技术规程是确保高强混凝土质量的重要保障。
在实际应用中，应严格按照规程进行操作，确保检测结果的准确性和可靠性。

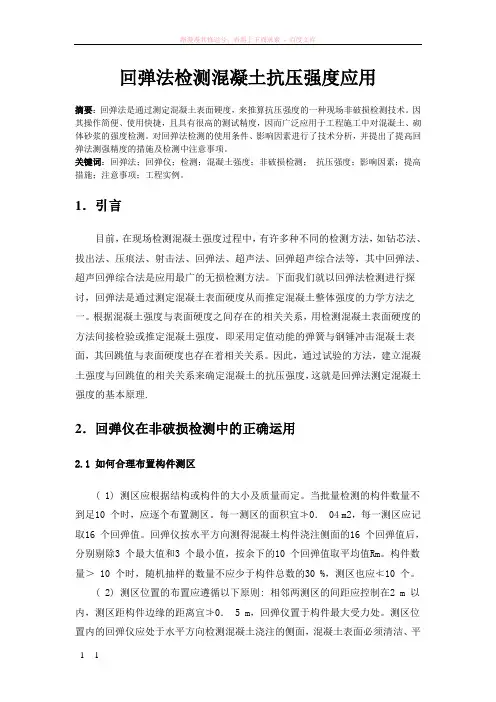

回弹法检测混凝土抗压强度应用摘要：回弹法是通过测定混凝土表面硬度，来推算抗压强度的一种现场非破损检测技术。
因其操作简便、使用快捷，且具有很高的测试精度，因而广泛应用于工程施工中对混凝土、砌体砂浆的强度检测。
对回弹法检测的使用条件、影响因素进行了技术分析，并提出了提高回弹法测强精度的措施及检测中注意事项。
关键词：回弹法；回弹仪；检测；混凝土强度；非破损检测；抗压强度；影响因素；提高措施；注意事项；工程实例。
1．引言目前，在现场检测混凝土强度过程中，有许多种不同的检测方法，如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法等，其中回弹法、超声回弹综合法是应用最广的无损检测方法。
下面我们就以回弹法检测进行探讨，回弹法是通过测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。
根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。
因此，通过试验的方法，建立混凝土强度与回跳值的相关关系来确定混凝土的抗压强度，这就是回弹法测定混凝土强度的基本原理.2．回弹仪在非破损检测中的正确运用2.1 如何合理布置构件测区( 1) 测区应根据结构或构件的大小及质量而定。
当批量检测的构件数量不到足10 个时，应逐个布置测区。
每一测区的面积宜≯0． 04 m2，每一测区应记取16 个回弹值。
回弹仪按水平方向测得混凝土构件浇注侧面的16 个回弹值后，分别剔除3 个最大值和3 个最小值，按余下的10 个回弹值取平均值Rm。
构件数量＞ 10 个时，随机抽样的数量不应少于构件总数的30 %，测区也应≮10 个。
( 2) 测区位置的布置应遵循以下原则: 相邻两测区的间距应控制在2 m 以内，测区距构件边缘的距离宜≯0． 5 m，回弹仪置于构件最大受力处。
测区位置内的回弹仪应处于水平方向检测混凝土浇注的侧面，混凝土表面必须清洁、平整，并保持混凝土构件的原始结构不发生变化。

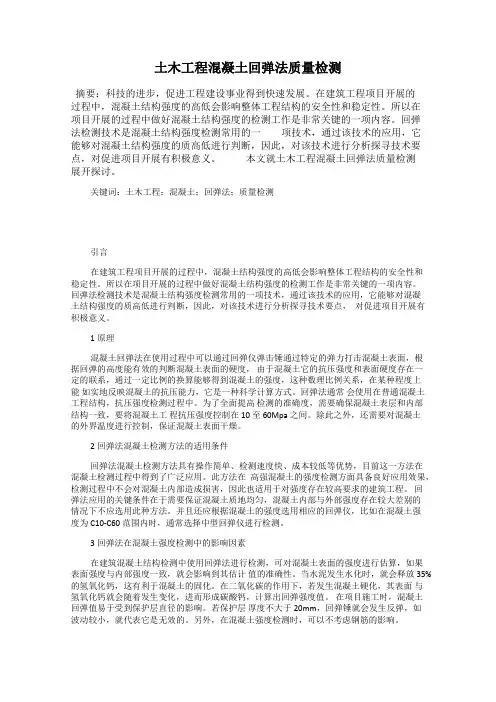

土木工程混凝土回弹法质量检测摘要：科技的进步，促进工程建设事业得到快速发展。
在建筑工程项目开展的过程中，混凝土结构强度的高低会影响整体工程结构的安全性和稳定性。
所以在项目开展的过程中做好混凝土结构强度的检测工作是非常关键的一项内容。
回弹法检测技术是混凝土结构强度检测常用的一项技术，通过该技术的应用，它能够对混凝土结构强度的质高低进行判断，因此，对该技术进行分析探寻技术要点，对促进项目开展有积极意义。
本文就土木工程混凝土回弹法质量检测展开探讨。
关键词：土木工程；混凝土；回弹法；质量检测引言在建筑工程项目开展的过程中，混凝土结构强度的高低会影响整体工程结构的安全性和稳定性。
所以在项目开展的过程中做好混凝土结构强度的检测工作是非常关键的一项内容。
回弹法检测技术是混凝土结构强度检测常用的一项技术，通过该技术的应用，它能够对混凝土结构强度的质高低进行判断，因此，对该技术进行分析探寻技术要点，对促进项目开展有积极意义。
1原理混凝土回弹法在使用过程中可以通过回弹仪弹击锤通过特定的弹力打击混凝土表面，根据回弹的高度能有效的判断混凝土表面的硬度，由于混凝土它的抗压强度和表面硬度存在一定的联系，通过一定比例的换算能够得到混凝土的强度，这种数理比例关系，在某种程度上能如实地反映混凝土的抗压能力，它是一种科学计算方式。
回弹法通常会使用在普通混凝土工程结构，抗压强度检测过程中。
为了全面提高检测的准确度，需要确保混凝土表层和内部结构一致，要将混凝土工程抗压强度控制在 10 至 60Mpa 之间。
除此之外，还需要对混凝土的外界温度进行控制，保证混凝土表面干燥。
2回弹法混凝土检测方法的适用条件回弹法混凝土检测方法具有操作简单、检测速度快、成本较低等优势，目前这一方法在混凝土检测过程中得到了广泛应用。
此方法在高强混凝土的强度检测方面具备良好应用效果，检测过程中不会对混凝土内部造成损害，因此也适用于对强度存在较高要求的建筑工程。
回弹法应用的关键条件在于需要保证混凝土质地均匀，混凝土内部与外部强度存在较大差别的情况下不应选用此种方法。
回弹法检测混凝土抗压强度应用摘要：回弹法是通过测定混凝土表面硬度，来推算抗压强度的一种现场非破损检测技术。
因其操作简便、使用快捷，且具有很高的测试精度，因而广泛应用于工程施工中对混凝土、砌体砂浆的强度检测。
对回弹法检测的使用条件、影响因素进行了技术分析，并提出了提高回弹法测强精度的措施及检测中注意事项。
关键词：回弹法；回弹仪；检测；混凝土强度；非破损检测；抗压强度；影响因素；提高措施；注意事项；工程实例。
1．引言目前，在现场检测混凝土强度过程中，有许多种不同的检测方法，如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法等，其中回弹法、超声回弹综合法是应用最广的无损检测方法。
下面我们就以回弹法检测进行探讨，回弹法是通过测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。
根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。
因此，通过试验的方法，建立混凝土强度与回跳值的相关关系来确定混凝土的抗压强度，这就是回弹法测定混凝土强度的基本原理.2．回弹仪在非破损检测中的正确运用2.1 如何合理布置构件测区( 1) 测区应根据结构或构件的大小及质量而定。
当批量检测的构件数量不到足10 个时，应逐个布置测区。
每一测区的面积宜≯0． 04 m2，每一测区应记取16 个回弹值。
回弹仪按水平方向测得混凝土构件浇注侧面的16 个回弹值后，分别剔除3 个最大值和3 个最小值，按余下的10 个回弹值取平均值Rm。
构件数量＞ 10 个时，随机抽样的数量不应少于构件总数的30 %，测区也应≮10 个。
( 2) 测区位置的布置应遵循以下原则: 相邻两测区的间距应控制在2 m 以内，测区距构件边缘的距离宜≯0． 5 m，回弹仪置于构件最大受力处。
测区位置内的回弹仪应处于水平方向检测混凝土浇注的侧面，混凝土表面必须清洁、平整，并保持混凝土构件的原始结构不发生变化。
混凝土表面的浮浆或杂物需清除，必要时可用细砂轮清除。
( 3) 当回弹仪非水平方向测定混凝土浇注侧面、表面或底面时，应将测得的回弹平均值按不同测试角度和不同浇注面的影响分别修正。
评定时，按相同的生产条件、混凝土强度等级、原材料、配合比、成型工艺、养护条件、相近龄期的同类构件来进行。
2.2 如何正确操作回弹仪使用回弹仪检测时，回弹仪的轴线应始终垂直于结构或构件的检测面，缓缓施压、准确读数、快速复位，测点应在测区内均匀分布。
相邻两测点的净距应≥20 mm，测点距构件边缘或外露钢筋预埋件的距离应≥30 mm。
测区不应设在有气孔或外露石子的位置上，每一测点只允许弹击1 次，每一测区应记取16 个回弹值，每一测点的回弹值读数精确至0.1。
2.3 如何正确运用规范( 1) 碳化值的测定应按技术规程的要求，在有代表性的位置上测量碳化深度值。
在构件表面钻直径约15 mm 的孔洞，其深度应大于所估计的混凝土的碳化深度，再吹净混凝土表面的尘土和杂物，用医用注射器吸入酚酞乙醇溶液，慢慢滴入孔洞内。
这样做是为了能够准确及时地发现碳化的交界面，然后用碳化深度测定仪准确测量出碳化深度值。
当碳化深度值极＞ 2． 0 mm 时，应在每一测区测量碳化深度值。
最后按每次测试的碳化深度值求得平均碳化深度dm。
( 2) 检测时按照JGJ /T 23—2001《回弹法检测混凝土抗压强度技术规程》的规定进行。
由实测的Rm和dm值，按测强曲线或《规程》附录A 中的测区混凝土强度换算表，求得测区混凝土强度的换算值，并由此评定结构构件的混凝土强度。
( 3) 正确使用测强曲线。
测强曲线分为: 统一曲线、地区曲线和专用曲线。
我们一般采用新疆建筑科学研究院测定的新疆地区混凝土专用曲线，该曲线比较符合新疆气候干燥的实际情况，与构件实际强度较接近。
3. 回弹法检测混凝土强度技术探讨3.1 回弹法检测的适用条件采用回弹法检测混凝土抗压强度，首先要满足技术规程中所规定的条件，同时必须注意回弹法使用的前提是要求被检测的混凝土内外质量基本一致，被检测构件表面光洁、平整、干燥。
当测试部位表层与内部质量有明显差异或内部存在缺陷，或是特种成型工艺制作的混凝土等，均不能直接采用回弹法检测混凝土强度。
3.2 影响回弹法检测混凝土强度的因素3.2.1 混凝土材料对回弹检测抗压强度的影响（1）水泥品种和用量。
国外资料介绍，水泥品种对回弹法有重要影响，高铝水泥比普通水泥配制的混凝土强度高。
不同品种水泥，由于水化产物中碱性物质的含量及混凝土渗透性不同对碳化速度产生影响。
水泥用量也直接影响混凝土的碳化速度，水泥用量大，混凝土强度高、密实度大，其碳化速度慢。
（2）外加剂。
JGJ/T23—2001《回弹法检测混凝土抗压强度技术规程》（以下简称《规程》）中的“统一测强曲线”适用于普通混凝土材料，即只适用于不掺外加剂或仅掺非引气性外加剂的混凝土。
目前市场上的商品混凝土普遍掺入高效外加剂，这些外加剂多数有引气作用，这样便导致混凝土构件内含气量增大，使混凝土构件的密实度减少；如果气体在混凝土构件中是以微小气泡的形态均匀分布的话，对混凝土均匀性的影响就不大。
但实际上施工过程的振动和捣制增加了混凝土拌和物中各组分的自由能，促进比重较大的骨料向下沉降，比重较少的气泡上升向混凝土表面聚集、或向外扩散附着在模板内表面，致使混凝土强度形成一定的梯度而不均匀。
（3）掺合料。
目前商品混凝土中广泛使用粉煤灰等掺合料，给混凝土带来诸多的优越性。
在普通混凝土中添加一定比例的掺合料，水泥用量便相对减少，混凝土早期强度较低，随着粉煤灰掺量的增多，施工振捣会促进粉煤灰向上运动，使混凝土表面变得松散，密实度较差，从而引起碳化在短时间内增大，但这种碳化的增加与表面硬度并不成正比，进一步降低了混凝土的表面硬度。
3.2.2 施工质量的影响混凝土的浇筑和振捣是否良好，不仅影响其强度，还影响混凝土的透气性。
当施工质量较差时，会导致混凝土内部产生蜂窝、孔洞或裂缝等缺陷，必然增加了CO2 在混凝土中的扩散途径，促使其碳化速度加快，这样便造成混凝土表面疏松，形成一层低强度区。
3.2.3 外部环境因素的影响当环境温度较小时，混凝土处于干燥或含水率很低的状态，碳化反应的条件不满足，故碳化速度缓慢；而当环境温度较高时，因表层混凝土的大部分气孔和微裂缝被水填充，阻碍了CO2气体向混凝土内部扩散，也使碳化速度变慢。
试验结果表明：环境相对温度在50%～60%时，混凝土碳化速度最快。
混凝土早期养护不良，水泥水化不充分，会使表层混凝土渗透性增大，CO2容易渗入混凝土内部，从而加速混凝土碳化。
试验结果表明：同一般配合比的矿渣水泥混凝土，湿养护3 天比温养护7 天者碳化速度快50%左右。
3.2.4 回弹仪的影响回弹仪应按照国家计量检定规程《混凝土回弹仪》的要求检定合格和按《规程》保养、维护和操作。
若回弹仪处于非标准状态，此时进行结构或构件检测，则影响测试精度。
因此，规程对回弹仪的要求比较严格，达不到标准状态的回弹仪，不得用于测试，应按规程要求进行计量检定。
3.2.5 测区位置及测点布置的影响规程对测区位置的规定为：测区应均匀分布，在构件的重要部位及薄弱部位必须布置测区。
在具体检测中，往往对测区的布置不能按规程的要求去做，测区布置的随意性，将会降低推定值的保证率，使推定值失真。
在测点的布置上，还应注意避开钢筋和预埋件，特别是构造柱和板这样保护层较薄的构件，离混凝土表面小于15mm 的钢筋会使回弹值增大。
3.2.6 检测龄期的影响统一测强曲线是在一定的混凝土龄期内取得的，超出此龄期范围，外推使用此曲线，将造成较大的检测误差。
一般龄期在3 年以上的混凝土结构不宜采用回弹法，可采用钻芯法等检测方法。
大坍落度、矿粉或粉煤灰高掺量、使用外加剂等的商品混凝土，检测龄期对结果影响很大。
例如掺粉煤灰的混凝土早期强度低，后期强度高，因此在28 天龄期时，用回弹法推定的结构混凝土实体强度偏低。
为此，对掺加粉煤灰的混凝土的回弹测强龄期应予延长，我们的经验是，以地下工程按60 天、地上工程按40天龄期进行回弹为宜。
4. 提高回弹法测强精度的措施1、加强检测人员的职业道德素养，提高业务能力。
回弹法测强是为工程质量评判出具公正的、科学的检测数据，是保证工程质量的重要基础和手段。
因此需要检测人员具备较高的业务技术能力和良好的职业道德素养，只有如此，才能真正提高回弹法的检测精度。
2、对于采用了其他品种水泥（或者掺加了20％以上粉煤灰等掺合料）的结构或构件，其混凝土碳化深度很可能比普通混凝土大，不宜直接按测强曲线来换算混凝土强度。
建议：a. 采用金刚石磨盘磨去一定厚度的碳化层后再进行回弹值测试（测试时应避开显露的石子）并进行强度换算；b.借助钻芯等其他检测方法对混凝土换算强度进行修正。
3、对于具有良好浇筑、养护条件的工程，在检测同一批构件时，如果各构件、各测区的回弹值比较均匀，但部分构件或个别部位混凝土碳化深度较大，可考虑是异常碳化的问题。
建议将该批所测构件的混凝土碳化深度取其平均值作为该部分构件混凝土碳化深度值，然后采用现行回弹法测强曲线进行混凝土强度换算。
4、测区的布置和选择。
“测区”系指每一试样的测试区域。
每一结构或构件至少应取10 个测区来评定该构件混凝土的强度。
测区的大小以能容纳16 个回弹测点为宜。
测区尽可能均布，两测区间距不宜大于2m。
测区应布置在与模板相贴的表面上，一个测区最好由两个相对表面上的对称测面组成。
在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。
当遇到薄壁小构件时，则不宜布置测区，因为薄壁构件在弹击时产生的振动，会造成回弹能量的损失，使检测结果偏低。
如果必须检测，则应加以可靠支撑和足够的约束力后方可进行。
5、龄期较短或混凝土表面潮湿的构件，由于受潮湿混凝土的影响，回弹值一般偏低，尤其是强度较低的混凝土，这一影响更大。
处理方法为：待混凝土表面干燥后再进行回弹测试：如果时间不允许，可采用钻芯法对其换算强度值进行修正。
6、检测泵送混凝土结构或构件时，当按现行回弹法规程推定的混凝土强度达不到设计要求时，不可盲目下结论，而要考虑混凝土中砂浆含量偏大的影响，应采用钻芯等其他检测方法进行验证或修正。
5. 回弹法在检测中的注意事项5.1 注意回弹法检测的适用条件回弹法是通过回弹仪检测混凝土表面硬度从而推算出混凝土强度的方法，当出现标准养护试件数量不足或未按规定制作试件；对构件的混凝土强度有怀疑；或对试件的检验结果有怀疑时，可按《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001)（以下简称《规程》）进行检测。
必须注意回弹法的使用前提是要求被测混凝土的内外质量基本一致，当混凝土表层与内部质量有明显差异，如遭受化学腐蚀、火灾、冻伤，或内部存在缺陷时，不能直接采用回弹法检测混凝土强度。
