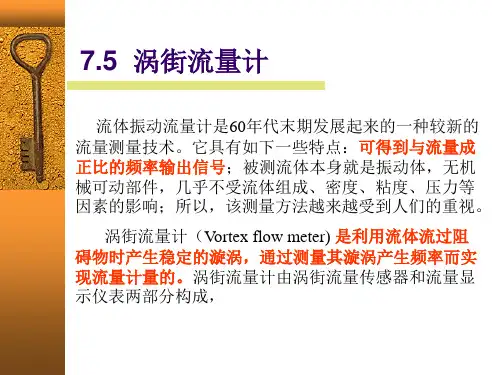

7.5涡街流量计讲解

一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。

1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。

1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。

1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。

1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。

1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。

1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。

1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。

二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。

由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。

防爆型涡街流量传感器，采用的是本安防爆技术。

电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。

2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。

当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。

涡街流量计的工作原理
涡街流量计是一种常见的流量测量仪器，它利用涡街的激励和检测原理来实现流量的测量。

下面将详细介绍涡街流量计的工作原理。

涡街流量计的主要构造部分包括涡街传感器和信号处理器。

涡街传感器位于流体管道内，它由一个装有固定几何形状的金属片组成，金属片上有一或多个流向垂直的凸起物，被称为涡街生成器。

当流体经过涡街传感器时，流体的流速使得涡街生成器产生周期性的涡街脱离。

当涡街脱离涡街生成器时，会引起传感器内部的压力变化。

这种压力变化被传感器内部的压力传感器检测到，产生相应的电信号。

这个电信号会被传输到信号处理器中进行处理。

信号处理器接收到传感器的电信号后，首先会对电信号进行放大，然后再进行滤波处理，以消除噪声干扰。

接下来，信号处理器会根据涡街脱离的频率来计算流体的流速。

通常，涡街传感器会有一个已知的频率和流速的标定曲线，利用这个标定曲线，可以将涡街脱离的频率转换为流体的实际流速。

最后，信号处理器会将流速信息转换为流量信息，并输出给用户。

同时，信号处理器还会根据用户设置的参数，进行数据显示、存储、报警等功能。

总结来说，涡街流量计的工作原理是通过涡街传感器感知流体流动产生的压力变化，然后利用信号处理器将压力变化转换为
流速和流量信息。

这种测量原理简单可靠，在工业领域广泛应用。

涡街流量计的测量介绍涡街流量计是一种通过涡轮旋转转数实现流量测量的仪器。

它的工作原理是利用涡街轮旋转的频率来推断流体体积流量。

该仪器广泛应用于不同行业中，包括石油天然气、水处理、化学、食品和制药等领域。

在此文档中，我们将深入介绍涡街流量计的工作原理、测量指标、类型和优点。

工作原理涡街流量计的运作基于两个基础原理。

第一，由于流体的作用，涡街轮旋转。

第二，涡街轮旋转的速度与流体体积流量成正比。

当液体通过管道流动时，它会使涡街轮旋转，同时在轮叶上形成旋涡。

这些旋涡会在一定的频率下与轮子发生共振，测量出液体的流动量。

测量指标涡街流量计的测量指标包括流量、温度、压力和密度。

其中，最基本的测量指标是流量，通常以立方米/小时或英尺/分钟表示。

温度通常以摄氏或华氏度表示，压力以帕斯卡（Pa）或英镑力/平方英寸（psi）表示。

密度通常以千克/立方米或磅/立方英尺表示。

类型涡街流量计有许多不同的类型。

其中最常见的是机械式涡街流量计和电势式涡街流量计。

机械式涡街流量计通常由一组涡街轮和机械传感器组成。

当涡街轮旋转时，它会驱动机械传感器产生旋转力矩。

根据力矩的大小可以决定流量大小。

电势式涡街流量计采用电磁感应原理。

当涡街轮旋转时，它会随之引起电动势变化，从而产生流量信号。

这些信号经过特定的计算过程可以配合外部组件实现流量计量。

优点涡街流量计具有许多优点。

首先，它们可以适用于非常广泛的流体类型，包括水、石油、气体和蒸汽等。

其次，涡街流量计可以在很宽的流量范围内进行测量，并且具有快速响应时间和高精度。

此外，涡街流量计还具有较小的压降和阻力损失，可以用于高粘度和腐蚀性液体的流量测量。

最后，涡街流量计还可以在低流速下进行精确测量。

总结涡街流量计是一种常用的流量测量仪器。

它的工作原理基于流体的涡轮旋转频率推断流量，可以在广泛的流量范围内进行测量并具有快速响应时间和高精度。

涡街流量计适用于广泛的流体类型，并且在高粘度和腐蚀性液体的流量测量方面具有优势。

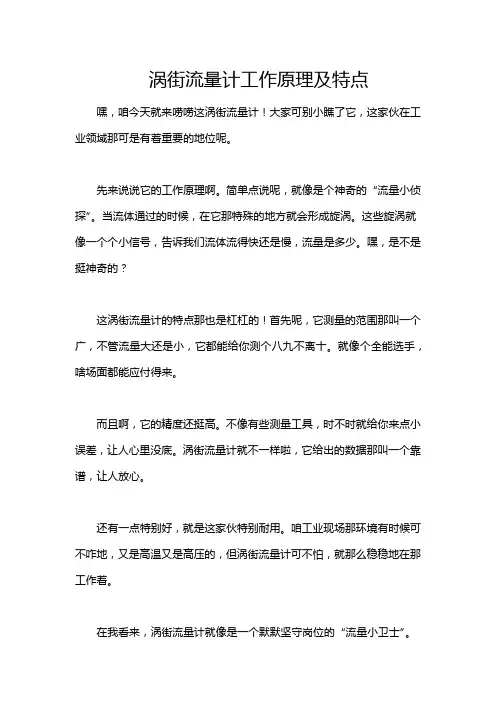

涡街流量计工作原理及特点嘿，咱今天就来唠唠这涡街流量计！大家可别小瞧了它，这家伙在工业领域那可是有着重要的地位呢。

先来说说它的工作原理啊。

简单点说呢，就像是个神奇的“流量小侦探”。

当流体通过的时候，在它那特殊的地方就会形成旋涡。

这些旋涡就像一个个小信号，告诉我们流体流得快还是慢，流量是多少。

嘿，是不是挺神奇的？这涡街流量计的特点那也是杠杠的！首先呢，它测量的范围那叫一个广，不管流量大还是小，它都能给你测个八九不离十。

就像个全能选手，啥场面都能应付得来。

而且啊，它的精度还挺高。

不像有些测量工具，时不时就给你来点小误差，让人心里没底。

涡街流量计就不一样啦，它给出的数据那叫一个靠谱，让人放心。

还有一点特别好，就是这家伙特别耐用。

咱工业现场那环境有时候可不咋地，又是高温又是高压的，但涡街流量计可不怕，就那么稳稳地在那工作着。

在我看来，涡街流量计就像是一个默默坚守岗位的“流量小卫士”。

不管面对啥样的困难和挑战，都能坚定地完成自己的使命。

它就静静地在那，不声不响，但却为整个生产过程提供着关键的数据支持。

我记得有次在工厂里看到涡街流量计在那有条不紊地工作着，心里就特别踏实。

就好像有了它，整个生产流程都变得井然有序了。

想象一下，如果没有它，那我们怎么知道流体流量到底是多少呢？那生产不就乱套啦。

反正我是挺佩服这涡街流量计的，它虽然看起来不起眼，但作用那可是大大的。

它就像那些在背后默默付出的无名英雄，虽然不被大家时常提起，但却至关重要。

所以啊，我们可得好好珍惜这个“流量小卫士”，让它好好地为我们服务，为工业生产保驾护航！怎么样，大家是不是对涡街流量计有了更深的认识啦？。

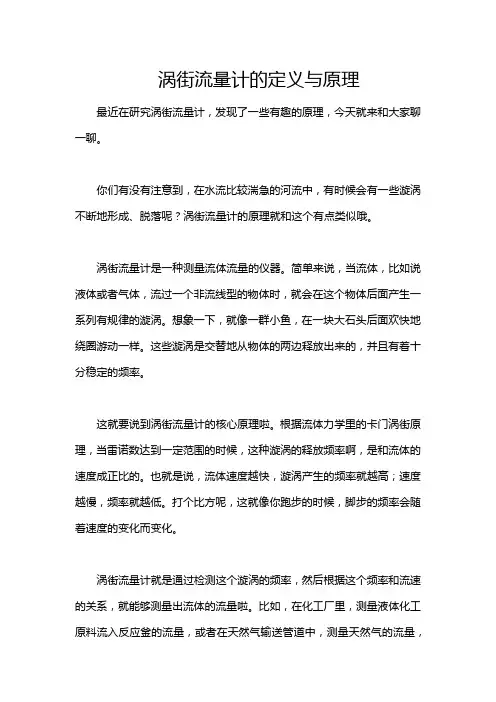

涡街流量计的定义与原理最近在研究涡街流量计，发现了一些有趣的原理，今天就来和大家聊一聊。

你们有没有注意到，在水流比较湍急的河流中，有时候会有一些漩涡不断地形成、脱落呢？涡街流量计的原理就和这个有点类似哦。

涡街流量计是一种测量流体流量的仪器。

简单来说，当流体，比如说液体或者气体，流过一个非流线型的物体时，就会在这个物体后面产生一系列有规律的漩涡。

想象一下，就像一群小鱼，在一块大石头后面欢快地绕圈游动一样。

这些漩涡是交替地从物体的两边释放出来的，并且有着十分稳定的频率。

这就要说到涡街流量计的核心原理啦。

根据流体力学里的卡门涡街原理，当雷诺数达到一定范围的时候，这种漩涡的释放频率啊，是和流体的速度成正比的。

也就是说，流体速度越快，漩涡产生的频率就越高；速度越慢，频率就越低。

打个比方呢，这就像你跑步的时候，脚步的频率会随着速度的变化而变化。

涡街流量计就是通过检测这个漩涡的频率，然后根据这个频率和流速的关系，就能够测量出流体的流量啦。

比如，在化工厂里，测量液体化工原料流入反应釜的流量，或者在天然气输送管道中，测量天然气的流量，涡街流量计都能发挥重要的作用。

说实话，我一开始也不太明白，为什么漩涡的频率就能和流量联系起来呢。

这得感谢那些做无数次实验并总结出理论的科学家们。

这其中涉及到一些比较复杂的流体力学理论，就像更高深的秘籍一样，不过我们只要知道这个大概原理就能够理解涡街流量计的工作方式了。

不过这里面也有一些需要注意的地方哦。

如果流体里有杂质或者流体很不均匀呢，就可能会影响到漩涡的产生，就像小鱼在有很多水草杂物的地方不能很顺畅地绕圈游动一样，这样测量的准确性也许就会大打折扣，所以有些情况下还需要对流体进行预处理。

说到这里，你可能会问，那在不同种类的流体中，这个原理是不是都适用呢？大部分情况下是适用的，只要满足一定条件。

这也让我深深地感觉到，大自然中的现象与科学原理真是奇妙地联系在一起啊。

大家对涡街流量计还有什么有趣的想法或者问题吗？欢迎来讨论呢。

涡街流量计工作原理
涡街流量计通过涡街发生器产生的涡街作用原理来测量流体的流量。

其工作原理如下：
1. 流体进入涡街流量计后，首先经过一个流体进口。

进口处通常设有一个圆锥形收缩管，用于引导流体进入流量计并形成一定的流速。

2. 流体进入流量计后，经过一个特殊设计的涡街发生器。

涡街发生器通常由一个金属材料制成的悬臂式挡板组成，在流体中产生周期性涡流。

3. 流过涡街发生器的流体会产生涡街效应，即流体会在挡板两侧交替产生旋涡。

4. 产生的旋涡将会在挡板后面形成一个交替出现的涡街，涡街的频率与流体的流速成正比。

5. 涡街后的流体继续通过一个涡街检测器，涡街检测器通常由一个传感器和一个电子设备组成。

6. 传感器通常采用霍尔元件或光电元件，用于检测涡街的旋涡频率。

7. 电子设备会根据传感器检测到的旋涡频率来计算流体的流速，然后根据管道的截面积计算出流体的流量。

8. 测量结果可以通过显示屏或输出接口展示，以便实时监测和记录流体的流量。

总的来说，涡街流量计通过检测涡街效应，并将涡街的频率转换成流体的流速，进而计算出流体的流量。

这种测量方法具有结构简单、精度高、可靠性好等优点，并广泛应用于工业流体流量测量领域。

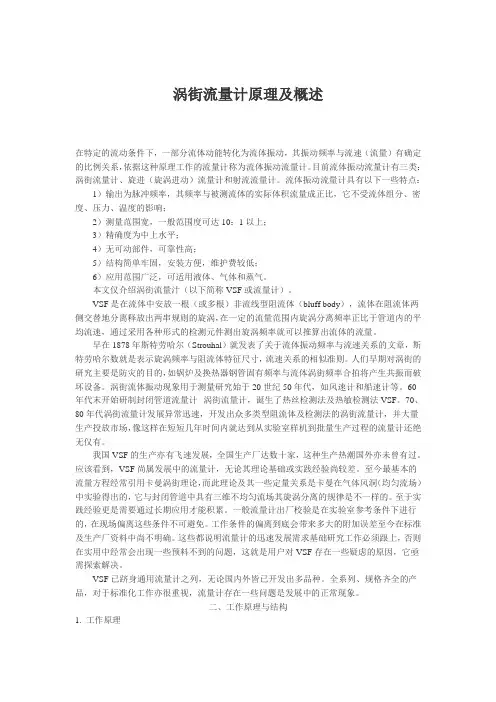

涡街流量计原理及概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。

目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。

流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。

本文仅介绍涡街流量汁（以下简称VSF或流量计）。

VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。

早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。

人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。

涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。

60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。

70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。

我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。

应该看到，VSF尚属发展中的流量计，无论其理论基础或实践经验尚较差。

至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。

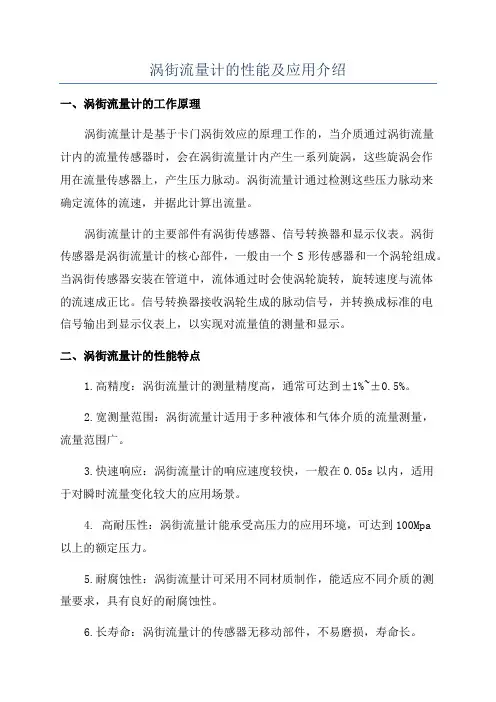

涡街流量计的性能及应用介绍一、涡街流量计的工作原理涡街流量计是基于卡门涡街效应的原理工作的，当介质通过涡街流量计内的流量传感器时，会在涡街流量计内产生一系列旋涡，这些旋涡会作用在流量传感器上，产生压力脉动。

涡街流量计通过检测这些压力脉动来确定流体的流速，并据此计算出流量。

涡街流量计的主要部件有涡街传感器、信号转换器和显示仪表。

涡街传感器是涡街流量计的核心部件，一般由一个S形传感器和一个涡轮组成。

当涡街传感器安装在管道中，流体通过时会使涡轮旋转，旋转速度与流体的流速成正比。

信号转换器接收涡轮生成的脉动信号，并转换成标准的电信号输出到显示仪表上，以实现对流量值的测量和显示。

二、涡街流量计的性能特点1.高精度：涡街流量计的测量精度高，通常可达到±1%~±0.5%。

2.宽测量范围：涡街流量计适用于多种液体和气体介质的流量测量，流量范围广。

3.快速响应：涡街流量计的响应速度较快，一般在0.05s以内，适用于对瞬时流量变化较大的应用场景。

4. 高耐压性：涡街流量计能承受高压力的应用环境，可达到100Mpa以上的额定压力。

5.耐腐蚀性：涡街流量计可采用不同材质制作，能适应不同介质的测量要求，具有良好的耐腐蚀性。

6.长寿命：涡街流量计的传感器无移动部件，不易磨损，寿命长。

三、涡街流量计的应用领域1.工业流程控制：涡街流量计广泛应用于工业流程的流量控制和监测，如化工、石油、天然气、制药等行业。

2.锅炉喂水系统：涡街流量计可用于锅炉喂水系统中，监测和控制锅炉供水的流量，保证锅炉的安全和稳定运行。

3.石油钻井：涡街流量计可用于石油钻井中，对钻井液的流量进行实时监测和控制，确保钻井作业的顺利进行。

4.燃气计量：涡街流量计可用于燃气计量系统中，对燃气的流量进行精确测量，实现计量收费。

5.自动化控制系统：涡街流量计可与自动化控制系统结合，实现对流量的实时监测和控制。

总结：涡街流量计具有高精度、宽测量范围、快速响应、高耐压性、耐腐蚀性和长寿命等特点，被广泛应用于工业流程控制、锅炉喂水系统、石油钻井、燃气计量和自动化控制等领域。

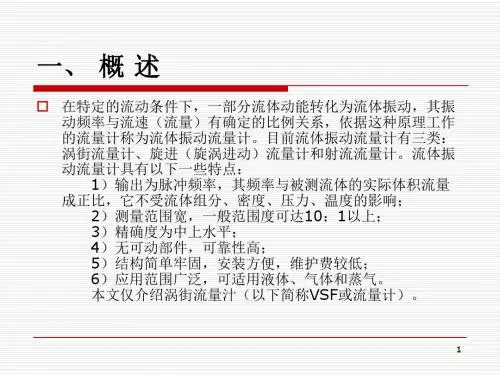

涡街流量计原理及概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。

目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。

流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。

本文仅介绍涡街流量汁（以下简称VSF或流量计）。

VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。

早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。

人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。

涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。

60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。

70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。

我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。

应该看到，VSF尚属发展中的流量计，无论其理论基础或实践经验尚较差。

至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。

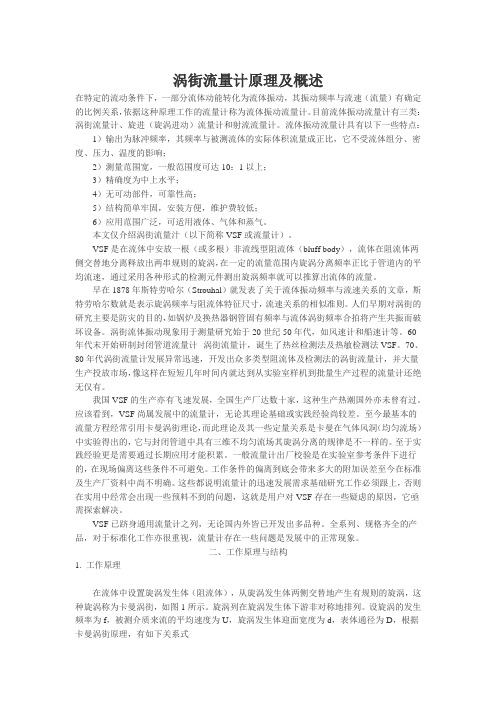

涡街流量计原理及概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。

目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。

流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。

本文仅介绍涡街流量汁（以下简称VSF或流量计）。

VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。

早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。

人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。

涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。

60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。

70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。

我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。

应该看到，VSF尚属发展中的流量计，无论其理论基础或实践经验尚较差。

至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。

一．涡街流量计的原理1．卡门涡街的产生与现象为说明卡门涡街的产生，我们来考虑粘性流体绕流圆柱体的流动．当流体速度很低时，流体在前驻点速度为零，来流沿圆柱左右两侧流动，在圆柱体前半部分速度逐渐增大，压力下降，后半部分速度下降，压力升高，在后驻点速度又为零．这时的流动与理想流体绕流圆柱体相同，无旋涡产生，如图3—7a所示．随着来流速度增加，圆柱体后半部分的压力梯度增大，引起流体附面层的分离，如图3—7b所示．当来流的雷诺数Re再增大，达到40左右时，由于圆柱体后半部附面层中的流体微团受到更大的阻滞，就在附面层的分离点S处产生一对旋转方向相反的对称旋涡．如图3－7c所示．在一定的雷诺数Re范围内，稳定的卡门涡街及旋涡脱落频率与流体流速成正比．图3－7 圆柱绕涡街产生示意图2．卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的．冯·卡门在理论上已证明稳定的涡街条件是：涡街两列旋涡之间的距离为h，单列两旋涡之间距离为，若两者之间关系满足＝1或 h / ＝0. 281 （3－24）时所产生的涡街是稳定的。
