LCD1602液晶显示器简介

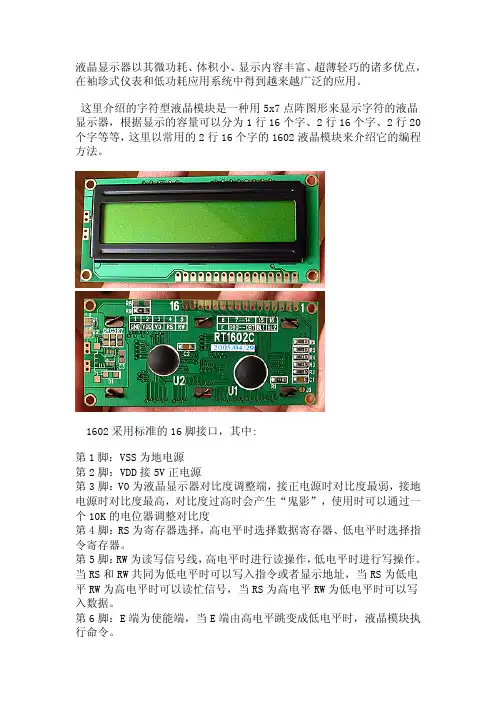

液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。

这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等，这里以常用的2行16个字的1602液晶模块来介绍它的编程方法。

1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。

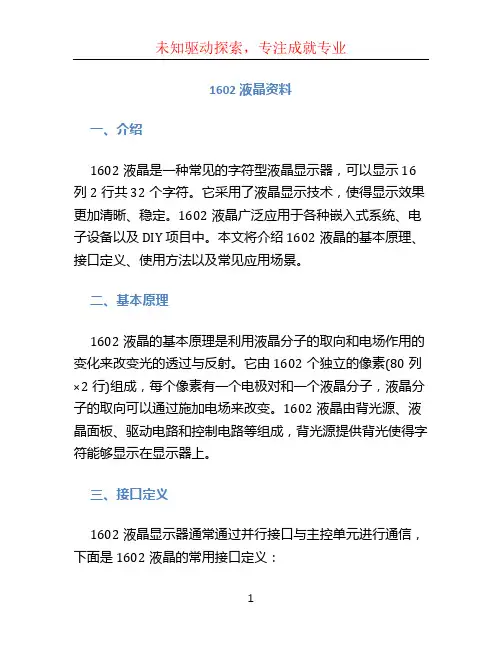

1602液晶资料一、介绍1602液晶是一种常见的字符型液晶显示器，可以显示16列2行共32个字符。

它采用了液晶显示技术，使得显示效果更加清晰、稳定。

1602液晶广泛应用于各种嵌入式系统、电子设备以及 DIY 项目中。

本文将介绍1602液晶的基本原理、接口定义、使用方法以及常见应用场景。

二、基本原理1602液晶的基本原理是利用液晶分子的取向和电场作用的变化来改变光的透过与反射。

它由1602个独立的像素(80列×2行)组成，每个像素有一个电极对和一个液晶分子，液晶分子的取向可以通过施加电场来改变。

1602液晶由背光源、液晶面板、驱动电路和控制电路等组成，背光源提供背光使得字符能够显示在显示器上。

三、接口定义1602液晶显示器通常通过并行接口与主控单元进行通信，下面是1602液晶的常用接口定义：•DB0-DB7：并行数据接口，用于传输数据与指令。

•RS：指令/数据选择信号，用于控制将数据写入显示器还是发送给控制器.•R/W：读/写选择信号，用于选择进行读操作或写操作。

•E：使能信号，用于控制读写操作的时序。

•VSS：地线，用于提供电流的回路。

•VDD：电源正极，提供1602液晶的工作电源。

•V0：液晶偏置电压，通过该电压设置液晶显示的对比度。

•A：背光灯电源正极，提供背光灯的工作电源。

•K：背光灯电源负极，提供背光灯工作电流的回路。

四、使用方法使用1602液晶显示器需要以下步骤：1.连接电路：根据接口定义，将1602液晶与主控单元进行正确的连接。

注意接线的准确性，以免引起电路故障。

2.初始化：在使用1602液晶之前，需要对其进行初始化。

初始化的过程一般包括设置显示模式、清屏以及设置光标位置等。

3.写入数据：通过并行接口将想要显示的数据或指令传输给1602液晶，可以显示各种字符、数字、符号等。

4.控制显示：通过指令设置1602液晶的显示方式，包括光标显示、光标闪烁、显示开关等。

5.清屏：清除1602液晶的显示内容，可以使用指令或者写入空格字符来实现。

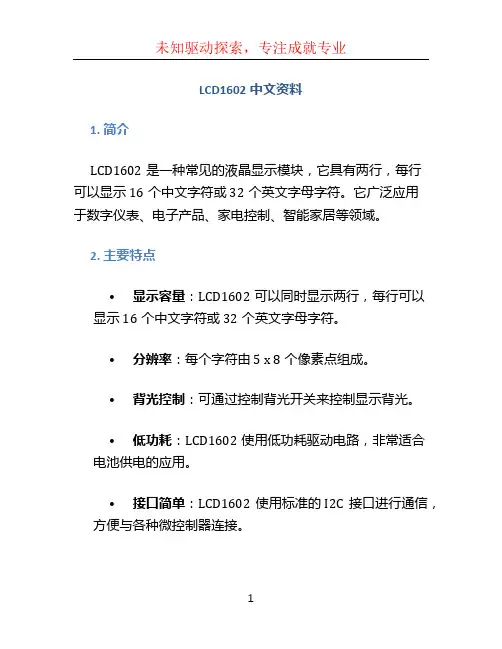

LCD1602中文资料1. 简介LCD1602是一种常见的液晶显示模块，它具有两行，每行可以显示16个中文字符或32个英文字母字符。

它广泛应用于数字仪表、电子产品、家电控制、智能家居等领域。

2. 主要特点•显示容量：LCD1602可以同时显示两行，每行可以显示16个中文字符或32个英文字母字符。

•分辨率：每个字符由5 x 8个像素点组成。

•背光控制：可通过控制背光开关来控制显示背光。

•低功耗：LCD1602使用低功耗驱动电路，非常适合电池供电的应用。

•接口简单：LCD1602使用标准的I2C接口进行通信，方便与各种微控制器连接。

3. 硬件连接LCD1602的硬件连接非常简单，只需要将其的VCC引脚连接到3.3V或5V电源，GND引脚连接到地，SDA引脚连接到I2C总线的数据线，SCL引脚连接到I2C总线的时钟线。

以下是连接示意图：SDA ———————————> I2C总线数据线SCL ———————————> I2C总线时钟线VCC ———————————> 3.3V或5V电源GND ———————————> 地4. 软件驱动使用LCD1602显示中文需要相应的软件驱动。

以下是使用Python编写的一个简单的LCD1602驱动代码示例：import smbus2import time# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND) for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602lcd_display('Hello, World!') # 在LCD1602上显示文本5. 示例应用使用LCD1602显示中文可以应用于各种场景，以下是一个使用LCD1602显示温湿度的示例应用：import smbus2import Adafruit_DHT# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND)for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602while True:# 读取温湿度数据humidity, temperature = Adafruit_DHT.read_ret ry(Adafruit_DHT.DHT11, 4)# 在LCD1602上显示温湿度数据lcd_display(f'温度：{temperature}℃湿度：{hu midity}%')time.sleep(2)6. 总结LCD1602是一种常见的液晶显示模块，可以显示中文和英文字符。

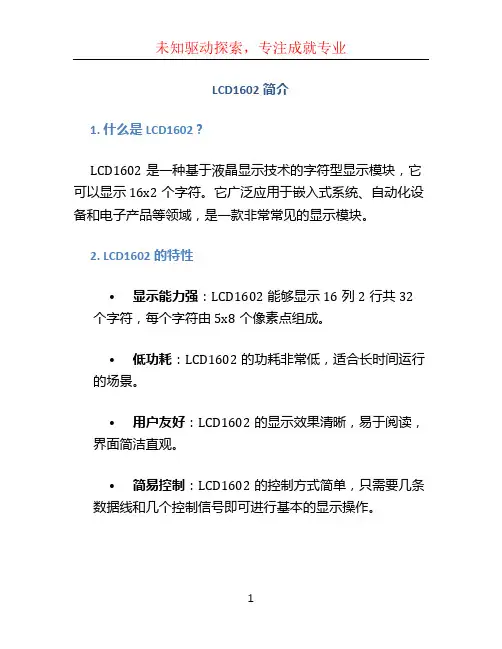

LCD1602简介1. 什么是LCD1602？LCD1602是一种基于液晶显示技术的字符型显示模块，它可以显示16x2个字符。

它广泛应用于嵌入式系统、自动化设备和电子产品等领域，是一款非常常见的显示模块。

2. LCD1602的特性•显示能力强：LCD1602能够显示16列2行共32个字符，每个字符由5x8个像素点组成。

•低功耗：LCD1602的功耗非常低，适合长时间运行的场景。

•用户友好：LCD1602的显示效果清晰，易于阅读，界面简洁直观。

•简易控制：LCD1602的控制方式简单，只需要几条数据线和几个控制信号即可进行基本的显示操作。

3. LCD1602的工作原理LCD1602由一个液晶显示器和一个控制电路板组成。

液晶显示器由16个字符和每个字符5x8的像素点组成，通过液晶分子的电场调整能够控制像素点的亮度。

控制电路板则负责根据用户的指令控制液晶显示器的显示内容。

LCD1602的控制电路采用了并行通信的方式，需要通过几个控制信号和一个数据总线来进行通信。

控制信号包括使能信号（E），读写信号（RW）和数据/命令选择信号（RS）。

数据总线则用于传输数据和命令。

控制LCD1602的步骤大致如下： 1. 发送初始化命令：初始化LCD1602的内部寄存器。

2. 发送显示命令：控制LCD1602显示内容的相关参数，如显示模式、光标设置等。

3. 发送数据：将需要显示的字符数据发送给LCD1602。

4. LCD1602的应用领域由于LCD1602具有简单易用的特点，它被广泛应用于各种嵌入式系统、自动化设备和电子产品中。

一些常见的应用领域包括：•工业自动化：LCD1602可以作为工业设备的人机界面，用于显示设备的状态、参数等信息。

•家电控制：LCD1602可以作为家电设备的显示屏，用于显示时间、温度、湿度等信息。

•智能家居：LCD1602可以作为智能家居系统的控制界面，用于显示和操作系统的各种功能。

•教育培训：LCD1602可以作为教学实验平台的显示模块，用于展示实验结果和相关信息。

1602液晶1602液晶是一种常用的液晶显示模块，它是基于蓝色背光的字符型液晶显示器。

该显示模块由一块16列2行的液晶和一个控制芯片组成，能够显示32个字符。

它广泛应用于各种电子设备，如数字电子秤、温湿度计、计时器等。

1602液晶具有显示效果清晰、功耗低、驱动方式简单等特点。

它采用了反射式的LCD技术，配合背光源进行光学调节，能够在不同的环境光照条件下显示清晰。

同时，1602液晶还具有较低的功耗，适用于需要长时间显示文字内容的应用。

它的驱动方式也相对简单，只需通过控制芯片发送指令和数据即可实现文字的显示。

在1602液晶的控制芯片中，有一个上升沿触发的自动读写功能，可以简化控制电路，减少外接元件。

另外，该芯片还具备多种显示模式和字符设置的功能，可以满足不同需求。

1602液晶模块的引脚布局合理，使用起来比较方便。

一般来说，其中的15个数字引脚分别是：VSS、VDD、VO、RS、R/W、E、D0~D7。

通过这些引脚，可以与单片机等设备进行连接，并实现对液晶的控制。

为了方便使用，一些供应商还会在1602液晶模块中加入一个IIC 接口转换电路，使得其可以通过IIC总线与其他设备通信。

这样一来，就不需要繁琐的接线，只需通过串行通信即可实现与其他设备的数据交互。

这样的设计更加灵活，适用于一些对数据传输速度要求较高的场景。

然而，需要注意的是，1602液晶模块本身不具备自动换行和滚屏的功能，因此在使用时需要通过程序控制来实现。

另外，虽然1602液晶模块可以显示字符，但对于图形等更复杂的显示内容则无能为力。

因此，在一些需要显示更丰富信息的应用中，可能需要其他类型的显示模块来替代。

总之，1602液晶是一种常见的液晶显示模块，具备显示效果清晰、功耗低、驱动方式简单等优点。

它能够满足一些基本的显示需求，适用于各种电子设备。

但需要注意的是，它在一些功能方面还存在一定的限制。

随着技术的不断发展，未来可能会出现更先进、功能更完善的显示模块。

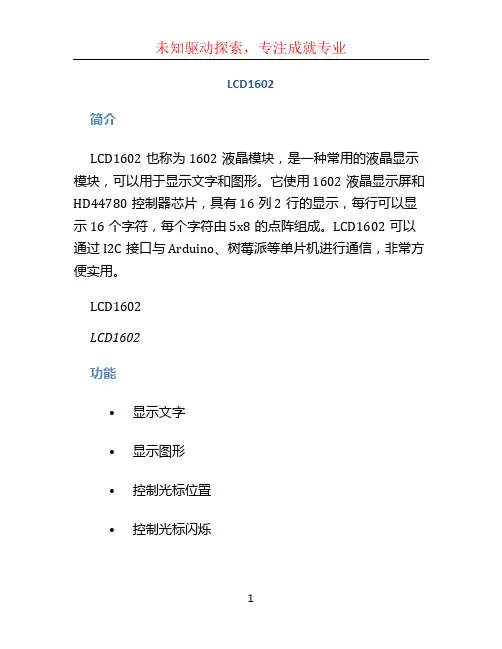

LCD1602简介LCD1602也称为1602液晶模块，是一种常用的液晶显示模块，可以用于显示文字和图形。

它使用1602液晶显示屏和HD44780控制器芯片，具有16列2行的显示，每行可以显示16个字符，每个字符由5x8的点阵组成。

LCD1602可以通过I2C接口与Arduino、树莓派等单片机进行通信，非常方便实用。

LCD1602LCD1602功能•显示文字•显示图形•控制光标位置•控制光标闪烁引脚定义•VSS: 接地•VDD: 5V电源•V0：液晶偏置电压•RS：命令/数据选择•R/W：读/写选择•E：使能•D0-D7：数据线•A: 正面背光供电（可选）•K: 负面背光供电（可选）控制器芯片LCD1602采用HD44780控制器芯片，该芯片包含了液晶屏的显示和控制功能，通过与单片机的通信，可以控制液晶屏的各种显示效果。

常用的控制指令如下：•光标/显示模式设置•清除显示屏•光标归位•光标移动指令•光标显示/隐藏设置•显示开/关控制示例代码以下使用Arduino作为示例，通过I2C接口控制LCD1602显示文字。

```cpp #include <Wire.h> #include <LiquidCrystal_I2C.h>// 设置I2C地址和屏幕尺寸 LiquidCrystal_I2C lcd(0x27, 16, 2);void setup() { // 初始化液晶屏 lcd.begin(); // 打开背光lcd.backlight(); // 显示欢迎消息 lcd.print(。

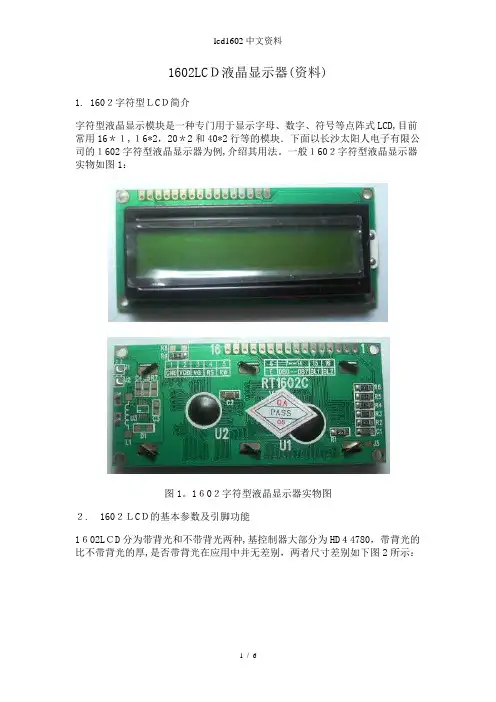

1602LCＤ液晶显示器(资料)1.160２字符型ＬCＤ简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD,目前常用16＊１,１6*2，20＊2和40*2行等的模块．下面以长沙太阳人电子有限公司的１602字符型液晶显示器为例,介绍其用法。

一般１60２字符型液晶显示器实物如图1：图1。

1６0２字符型液晶显示器实物图２. 160２ＬCＤ的基本参数及引脚功能1６02LＣD分为带背光和不带背光两种,基控制器大部分为HD４4780，带背光的比不带背光的厚,是否带背光在应用中并无差别，两者尺寸差别如下图2所示：图２． 1602LCD尺寸图１602LCＤ主要技术参数：显示容量:16×2个字符芯片工作电压:4。

５—５。

5V工作电流：2.0ｍA（5。

0V）模块最佳工作电压:5.0Ｖ字符尺寸:2。

95×4。

3５（Ｗ×H)ｍm引脚功能说明１6０2ＬCD采用标准的１4脚(无背光）或１6脚（带背光）接口,各引脚接口说明如表３所示:编号符号引脚说明编号符号引脚说明1 ＶＳＳ电源地9 Ｄ２数据2 ＶDＤ电源正极1０D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择１２Ｄ5 数据5 Ｒ/Ｗ读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据１5 BLＡ背光源正极写指令输入RS=L,R/Ｗ=L，D0-D7=指令码,Ｅ＝高输出无脉冲读数据输入RS=H,R／W=Ｈ，E＝H 输出D0—D7=数据输出无写数据输入RＳ=Ｈ,Ｒ/Ｗ=L，D０-Ｄ7=数据,E=高脉冲读写操作时序如图３和图4所示:图３. 读操作时序图4．写操作时序4. 1602LCＤ的RＡM地址映射及标准字库表液晶显示模块是一个慢显示器件,所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。

要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符,图5是１６0２的内部显示地址。

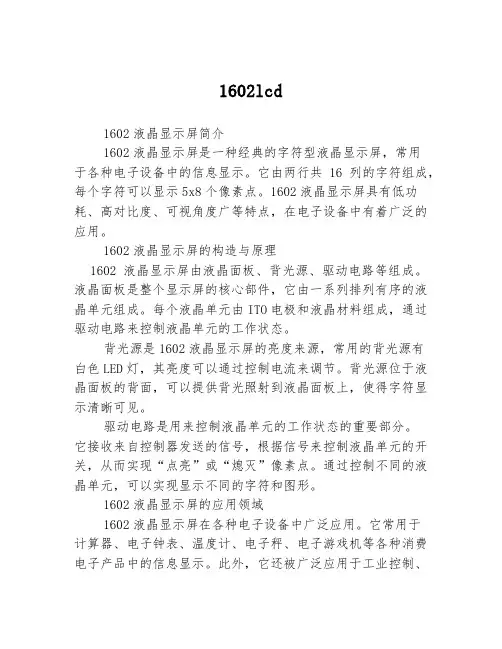

1602lcd1602液晶显示屏简介1602液晶显示屏是一种经典的字符型液晶显示屏，常用于各种电子设备中的信息显示。

它由两行共16列的字符组成，每个字符可以显示5x8个像素点。

1602液晶显示屏具有低功耗、高对比度、可视角度广等特点，在电子设备中有着广泛的应用。

1602液晶显示屏的构造与原理1602液晶显示屏由液晶面板、背光源、驱动电路等组成。

液晶面板是整个显示屏的核心部件，它由一系列排列有序的液晶单元组成。

每个液晶单元由ITO电极和液晶材料组成，通过驱动电路来控制液晶单元的工作状态。

背光源是1602液晶显示屏的亮度来源，常用的背光源有白色LED灯，其亮度可以通过控制电流来调节。

背光源位于液晶面板的背面，可以提供背光照射到液晶面板上，使得字符显示清晰可见。

驱动电路是用来控制液晶单元的工作状态的重要部分。

它接收来自控制器发送的信号，根据信号来控制液晶单元的开关，从而实现“点亮”或“熄灭”像素点。

通过控制不同的液晶单元，可以实现显示不同的字符和图形。

1602液晶显示屏的应用领域1602液晶显示屏在各种电子设备中广泛应用。

它常用于计算器、电子钟表、温度计、电子秤、电子游戏机等各种消费电子产品中的信息显示。

此外，它还被广泛应用于工业控制、仪器仪表、智能家居等领域。

在工业控制中，1602液晶显示屏可以用来显示各种参数、状态和报警信息。

例如，可以显示压力值、温度值、流量值等，以便操作员及时了解设备的工作情况。

在仪器仪表领域，1602液晶显示屏可以用来显示各种测量值和状态信息。

例如，可以显示电压值、电流值、频率值等，以方便用户对仪器仪表进行操作和监测。

在智能家居领域，1602液晶显示屏可以用来显示各种控制界面和信息提示。

例如，可以显示室内温度、湿度、灯光状态等，以方便用户对家居设备进行控制和操作。

总结1602液晶显示屏是一种常用的字符型液晶显示屏，具有低功耗、高对比度、可视角度广等优点，广泛应用于各种电子设备中的信息显示。

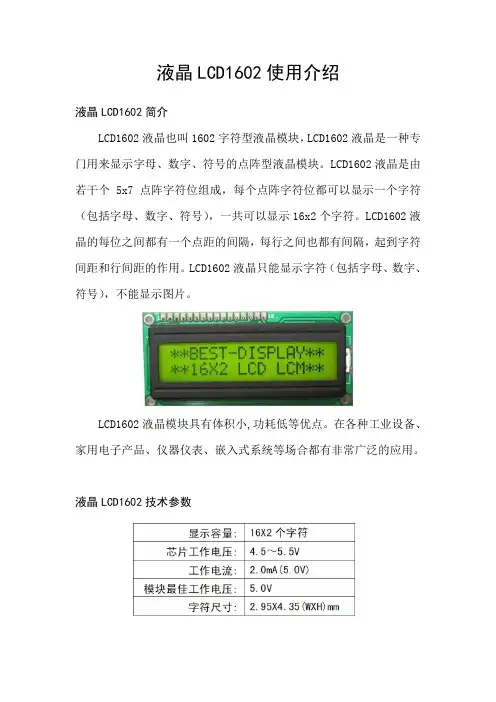

LCD1602原理及显示程序LCD1602是一种常用的液晶显示器模块，具有16列2行的显示区域，可以用于显示各种文字和简单的图形。

它广泛应用于各种电子产品中，如计算器、电子钟表、仪器仪表等。

本文将介绍LCD1602的工作原理和显示程序设计。

LCD1602模块由液晶显示面板、驱动芯片和背光源组成。

其中驱动芯片负责向液晶面板发送控制信号和数据信号，控制液晶分子的取向和光的穿透程度，从而实现图像的显示。

背光源则提供背光，使得图像可以在暗环境下清晰可见。

液晶显示面板是LCD1602模块最关键的部分。

它由两片平行的玻璃基板构成，中间夹层有液晶层和极板。

液晶层是一种特殊的有机化合物，具有液态和固态之间的特性。

液晶分子有两种主要的排列方式，即平行排列和垂直排列，通过调节驱动芯片发送的电压信号，可以改变液晶分子的排列方式，进而控制光的透射和反射。

极板则起到滤光器的作用，可以控制光的偏振方向。

为了控制LCD1602模块进行显示，我们需要通过IO口与其连接，并向其发送控制信号和数据信号。

以下是一个基本的LCD1602显示程序的设计过程：1.初始化LCD1602模块：a.设置LCD1602的工作模式，例如行数、字体大小等。

b.设置显示模式，例如显示打开、显示关闭、光标光灭等。

2.发送指令到LCD1602模块：a.选择指令寄存器，RS引脚置低电平。

b.向数据总线发送指令数据。

c.发送使能信号，EN引脚从高到低电平进行一个脉冲，使得LCD1602芯片接收到指令。

3.发送数据到LCD1602模块：a.选择数据寄存器，RS引脚置高电平。

b.向数据总线发送需要显示的数据。

c.发送使能信号，EN引脚从高到低电平进行一个脉冲，使得LCD1602芯片接收到数据。

4.清除LCD1602模块的显示内容：a.发送清除显示指令到LCD1602模块。

5.控制LCD1602模块的光标位置：a.发送光标位置指令到LCD1602模块。

6.控制LCD1602模块的背光亮度：a.通过PWM控制背光源的亮度。

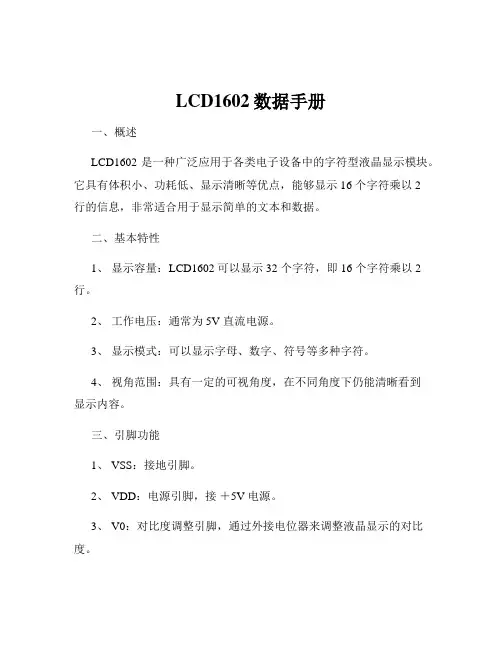

LCD1602数据手册一、概述LCD1602 是一种广泛应用于各类电子设备中的字符型液晶显示模块。

它具有体积小、功耗低、显示清晰等优点，能够显示 16 个字符乘以 2行的信息，非常适合用于显示简单的文本和数据。

二、基本特性1、显示容量：LCD1602 可以显示 32 个字符，即 16 个字符乘以 2 行。

2、工作电压：通常为 5V 直流电源。

3、显示模式：可以显示字母、数字、符号等多种字符。

4、视角范围：具有一定的可视角度，在不同角度下仍能清晰看到显示内容。

三、引脚功能1、 VSS：接地引脚。

2、 VDD：电源引脚，接＋5V 电源。

3、 V0：对比度调整引脚，通过外接电位器来调整液晶显示的对比度。

4、 RS：寄存器选择引脚。

当 RS 为低电平时，选择指令寄存器；当 RS 为高电平时，选择数据寄存器。

5、 RW：读写选择引脚。

当 RW 为低电平时，进行写操作；当 RW 为高电平时，进行读操作。

6、 E：使能引脚，下降沿触发。

7、 D0 D7：数据引脚，用于传输指令和数据。

四、指令集1、清屏指令：将显示缓冲区的内容清除，屏幕显示空白。

2、归位指令：使光标回到起始位置，即第一行第一列。

3、输入方式设置指令：用于设置数据的输入方式，如光标移动方向等。

4、显示开关控制指令：控制显示、光标、闪烁等功能的开启和关闭。

5、光标或显示移位指令：使光标或整个显示内容向左或向右移动。

6、功能设置指令：设定数据长度、行数、字形等参数。

7、 CGRAM 地址设置指令：用于自定义字符的地址设置。

8、 DDRAM 地址设置指令：指定显示数据的存储地址。

五、显示缓冲区LCD1602 内部具有显示缓冲区，通过向缓冲区写入数据来控制显示内容。

第一行的地址为 0x00 0x0F，第二行的地址为 0x40 0x4F。

六、初始化设置在使用LCD1602 之前，需要进行初始化设置，包括设置显示模式、输入方式、显示开关等。

以下是一个常见的初始化流程示例：1、延时 15ms 以上。
