巷道掘进与顶板管理(标准版)
Safety management is an important part of production management. Safety and production are in
the implementation process
巷道掘进与顶板管理(标准版)

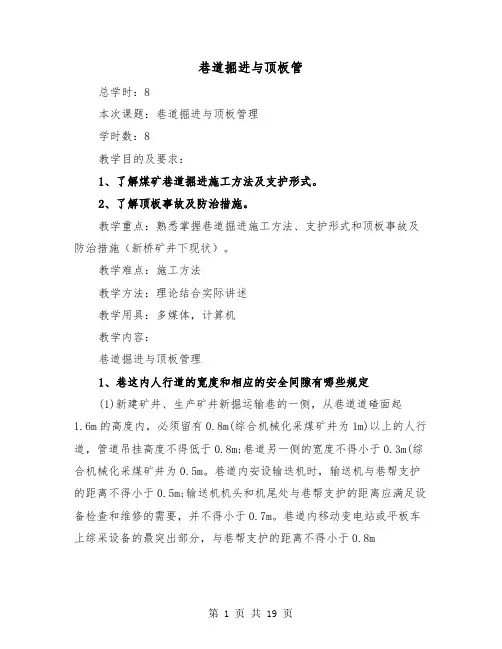

课程名称：巷道掘进与顶板管理总学时：8
本次课题：巷道掘进与顶板管理学时数：8
教学目的及要求：
1、了解煤矿巷道掘进施工方法及支护形式。
2、了解顶板事故及防治措施。
教学重点：熟悉掌握巷道掘进施工方法、支护形式和顶板事故及防治措施（新桥矿井下现状）。
教学难点：施工方法
教学方法：理论结合实际讲述
教学用具：多媒体，计算机
教学内容：
巷道掘进与顶板管理
1、巷这内人行道的宽度和相应的安全间隙有哪些规定
(1)新建矿井、生产矿井新掘运输巷的一侧，从巷道道碴面起1.6m的高度内，必须留有0.8m(综合机械化采煤矿井为1m)以上的人行道，管道吊挂高度不得低于0.8m;巷道另一侧的宽度不得小于0.3m(综合机械化采煤矿井为0.5m。巷道内安设输迭机时，输送机与巷帮支护的距离不得小于0.5m;输送机机头和机尾处与巷帮支护的距离应满足设备检查和维修的需要，并不得小于0.7m。巷道内移动变电站或平板车上综采设备的最突出部分，与巷帮支护的距离不得小于0.8m
(2)在生产矿井已有巷道中，人行道的宽度不符合上述要求时，必须在巷道的一侧设置躲避酮,2个躲避硐之间的距离不得超过40m 躲避铜宽度不得小于1.2m,深度不得小于0.7m,高度不得小于1.8m,躲避酮内严禁堆积物料。
(3)在人车停车地点的巷道上下人侧，从巷道道碴面起1.6m
的高度内，必须留有宽1m以上的人行道，管道吊挂高度不得低于
1.8m
在巷道的曲线段，车辆四角要外伸或内移，应将安全间隙适当加大，一般外侧加宽200mm,内侧加宽100mm
2、中心线和腆线的作用是什么?如何延设中心线和腰线?
中心线的使用和延设最简单、方便的办法为拉线法，如图4-2所示。在原中线的1点上系线绳，拉到工作面4点上，同时在原中线2,3点上挂垂线，在4点移动线绳，使线绳与2、3点所挂垂线相切，此时。4点即为巷道中心线位置。
腰线拉线法。如图4-3所示，在原腰线1点h系线绳，拉到工作面4点上、下移动，使之与原腰线2,3点重合一致时，4点即为工作面的腰线点。
半圆仪延设腰线。如图4一4所示。将线绳一端系在原腰
线点1或3上，线绳的另一端拉到工作面2或4点处，将半圆仪挂在线绳的中点处，拉紧线绳。此时，调整2,4点使半圆仪垂球线所指的角度与巷道坡度一致，则2或4点即为工作面的腰线点。
3、多台凿岩机作业时安全措施是什么?
多台凿岩机作业，上作面必然是风、水管多，设备多，人员多。
为了避免造成混乱，可从以下两个方面采取措施:
(1)合理布置工作面风、水管路。
(2)建立钻工岗位责任制，合理分区作业。
4、岩巷掘进施工安全注意事项有哪些?
(1)根据巷道施工断面大小、支护结构与方法、穿过岩层的地质情况，以及施工队伍的技术水平和装备等正确地选择作业方式。
(2)严格执行正规循环作业图表和钻眼爆破说明书的规定。在炮眼布置、爆破方法、凿岩操作、装岩运输和架设临时支护及永久支护时，应按各项操作规程操作，并执行其安全技术规定。
(3)加强顶板管理工作，特别在采用掘进与支护单行作业时，对临时支架要班班进行检查，发现不安全隐患时，要先修复再掘进，防止出现冒顶将人员堵在里面。
(4)平行作业时，掘、支了作必须统一指挥，砌暄地点扩帮、挑顶时，或巷道复喷时，掘进工作面的人员也必须一同撤到安全地点。掘进工作面放炮时，砌暄处的人员必须一同撤到安全地点。
(5)平行作业时，永久支护处的工作台必须搭设牢固，并且不准
影响运输设备的通过。人员和车辆通过工作台时要有专设的联络信号。
5、上山巷道掘进施全注意事项有哪些?
1钻眼工作
(1)打眼过程中要时时注意顶帮的变化，及时敲帮问顶和处理浮石。
(2)工作面的支架、临时支护等必须打紧，防止手攀脚蹬，支架倾倒伤人。
(3)打眼时人不要对准眼口，以免钎杆折断滑下伤人。
(4)在倾角超过25上的巷道打眼时，其后方要设挡板，防止人员下滑，发生人身事故。
(5)要准确掌握周边眼的角度，防止角度不够，造成“顶低”
(6)为防止放炮崩倒棚子，多采用底部掏槽，并要掌握好炮眼的深度和角度上方掏槽眼应沿轴线方向稍向下倾斜。
2.装岩运输
在近水平或缓倾斜煤层中，上山掘进一般用矿车或输送机运输
口上山掘进使用绞车时，当提升斜长较小时，可将绞车布置在上山一侧的小碉室内;如果斜长过大，一台绞车提升能力不够，应安设多台绞车，实行分段接力提升，并应按规定装设防跑车装置。
3通风
掘进上山时应特别注意通风工作。由于瓦斯的相对密度小，常常积聚在上山掘进工作面附近，如果不采取措施，有可能发生瓦斯爆炸。因此，在瓦斯矿井上山掘进时，必须加强通风，采取双巷掘进(一个进风，一个回风);甚至采取自上而下的开掘方式。
6、下山巷退据进施工的安全注意事项有哪些?
1.钻眼工作
下山掘进的特点是工作面在下面，根据其特点钻眼时应注意以下4点;
(1)在迎头打眼时，应将底部浮煤浮研清理到实底，排尽积水，严禁在水中打眼。
(2)在倾角较大的巷道打眼，每打一个眼，钎杆拔出后立即擂上木塞，防止浮煤、浮砰将眼封堵。
