外墙淋水试验表
- 格式:doc
- 大小:23.50 KB
- 文档页数:1
1目的通过淋水、喷水试验,检验外墙及外门窗的防渗漏性能,杜绝系统性渗漏风险,提交客户满意产品,提高质量稳定性。
2适用范围适用于集团下属所有项目。
3术语及定义3.1淋水试验:通过自然水压在外墙及外门窗表面形成水幕,以此检验外墙及外门窗的防渗漏性能。
3.2喷水试验:利用压力水对门窗易渗漏部位进行喷射试验,以此检验门窗的安装质量是否能满足防渗漏要求。
4职责权限4.1项目工程部4.1.1负责审核承包单位的试验方案;4.1.2负责本标准实施的现场组织工作;4.1.3负责督促监理、总包、门窗安装等相关单位对现场渗漏的检查,并抽查验证;4.1.4负责组织渗漏点的维修封闭;4.1.5负责系统性渗漏问题的分析总结。
4.2地区物业4.2.1参与并见证外墙及外门窗淋水试验;4.2.2协助项目工程部监督渗漏点的整改封闭及再次验证。
4.2.3依据集团物业下发的《旭辉集团项目分户检验作业指引》《旭辉集团项目物业承接查验流程及标准》进行专项管理。
5工作程序:5.1各事业部/城市公司工程专业协助项目工程部将本标准放入总包、外门窗工程招标文件及合同中;5.2项目工程部组织相关承包单位深化外墙及门窗喷水、淋水试验施工方案,按本标准并结合当地的具体要求编制相应试验方案,按集团专项施工方案管理要求实施;5.3项目工程部、相关承包单位编制相关施工计划时,按《施工进度管理作业指引》实施,并要求完善、明确相关试验的计划实施时间;5.4门窗喷水试验:5.4.1门窗安装必须样板先行,项目工程部根据本项目门窗特点,选择具有代表性的主要门窗型号进行喷水试验检验后,方可大面积施工。
最低要求是主流户型中的主流门窗型号必须经喷水试验检验;5.4.2门窗喷水试验应该在门窗批量加工前进行;5.4.3喷水试验前,必须具备以下条件:⑴门窗安装及塞缝完成;⑵门窗周边JS防水、面层及密封胶完成;⑶门窗窗扇、玻璃、密封条、五金件已安装。
5.4.4喷水试验时,试验过程必须由相关关联单位、监理及项目工程部三方共同进行现场试验见证。

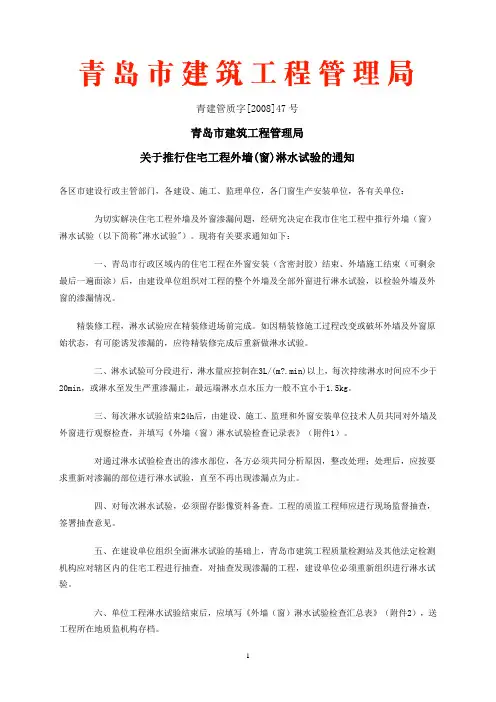

青建管质字[2008]47号青岛市建筑工程管理局关于推行住宅工程外墙(窗)淋水试验的通知各区市建设行政主管部门,各建设、施工、监理单位,各门窗生产安装单位,各有关单位:为切实解决住宅工程外墙及外窗渗漏问题,经研究决定在我市住宅工程中推行外墙(窗)淋水试验(以下简称"淋水试验")。
现将有关要求通知如下:一、青岛市行政区域内的住宅工程在外窗安装(含密封胶)结束、外墙施工结束(可剩余最后一遍面涂)后,由建设单位组织对工程的整个外墙及全部外窗进行淋水试验,以检验外墙及外窗的渗漏情况。
精装修工程,淋水试验应在精装修进场前完成。
如因精装修施工过程改变或破坏外墙及外窗原始状态,有可能诱发渗漏的,应待精装修完成后重新做淋水试验。
二、淋水试验可分段进行,淋水量应控制在3L/(m?.min)以上,每次持续淋水时间应不少于20min,或淋水至发生严重渗漏止,最远端淋水点水压力一般不宜小于1.5kg。
三、每次淋水试验结束24h后,由建设、施工、监理和外窗安装单位技术人员共同对外墙及外窗进行观察检查,并填写《外墙(窗)淋水试验检查记录表》(附件1)。
对通过淋水试验检查出的渗水部位,各方必须共同分析原因,整改处理;处理后,应按要求重新对渗漏的部位进行淋水试验,直至不再出现渗漏点为止。
四、对每次淋水试验,必须留存影像资料备查。
工程的质监工程师应进行现场监督抽查,签署抽查意见。
五、在建设单位组织全面淋水试验的基础上,青岛市建筑工程质量检测站及其他法定检测机构应对辖区内的住宅工程进行抽查。
对抽查发现渗漏的工程,建设单位必须重新组织进行淋水试验。
六、单位工程淋水试验结束后,应填写《外墙(窗)淋水试验检查汇总表》(附件2),送工程所在地质监机构存档。
未经淋水试验,或出现渗漏未经处理的工程,不得申报竣前检查。
七、建设单位为淋水试验的第一责任人,建设单位可委托施工单位进行淋水试验,费用由建设单位承担。
八、淋水试验的具体做法可参照《淋水试验方法》(附件3)进行。
试水(水池游泳池、污水池、沉砂池)淋水试验(幕墙、外墙门窗)
蓄水试验(卫生间、厨房、阳台)
闭水试验(管道排水管道、污水管道)
外墙门窗淋水试验记录表
GD2301SZ060□□
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井(箱)施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
GD2301SZ034□□工程名称:监测项目:
工程地点:监测仪器及编号:
检测单位: 检测日期:
单位:mm
批准:审核:编写:校对:试验:
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
GD2301SZ017□□
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
结构安装施工记录
GD2301SZ062□□
幕墙构件、组件加工制作记录
GD2301SZ054□□
排水板施工记录
GD2301SZ006□□
振冲施工记录
记录日期:年月日GD2301SZ007□□
喷灌施工记录
记录日期:年月日GD2301SZ019□□
混凝土板桩施工记录
GD2301SZ023□□
喷、射混凝土施工记录
GD2301SZ009□□
扭矩检查记录
GD2301SZ019□□
膜结构节点安装就位记录
GD2301SZ022□□。
精心整理试水(水池游泳池、污水池、沉砂池)淋水试验(幕墙、外墙门窗)蓄水试验(卫生间、厨房、阳台)闭水试验(管道排水管道、污水管道)
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
精心整理
精心整理
施工现场签证单
GD2201SZO0B]
□
GD2301SZO0S □
沉井(箱)施工记录
工程名称施工单位班次
GD2301SZ02^ □地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
周围建筑物、管线沉降监测记录
GD2301SZ03®
批准:审核:编写:校对:试验:
基座、埋件交接记录
意见:意见:意见:意见:意见:
网架结构杆件长度检验记录
注明:表中长度尺寸以mm单位;
网架焊接球制作检验记录
构件质量现场检查记录
结构安装施工记录
幕墙构件、组件加工制作记录
GD2301SZ05^ □
排水板施工记录
振冲施工记录
记录日期:年月曰GD2301SZ0C K
喷灌施工记录
记录日期:年月曰GD2301SZ019 □
混凝土板桩施工记录
记录员签名:年月日
喷、射混凝土施工记录
GD2301SZ0® □
扭矩检查记录
膜结构节点安装就位记录。
精心整理试水(水池游泳池、污水池、沉砂池)
淋水试验(幕墙、外墙门窗)
蓄水试验(卫生间、厨房、阳台)
闭水试验(管道排水管道、污水管道)
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井(箱)施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
批准:审核:编写:校对:试验:
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
幕墙构件、组件加工制作记录。
1目的通过淋水、喷水试验,检验外墙及外门窗的防渗漏性能,杜绝系统性渗漏风险,提交客户满意产品,提高质量稳定性。
2适用范围适用于集团下属所有项目。
3术语及定义3.1淋水试验:通过自然水压在外墙及外门窗表面形成水幕,以此检验外墙及外门窗的防渗漏性能。
3.2喷水试验:利用压力水对门窗易渗漏部位进行喷射试验,以此检验门窗的安装质量是否能满足防渗漏要求。
4职责权限4.1项目工程部4.1.1负责审核承包单位的试验方案;4.1.2负责本标准实施的现场组织工作;4.1.3负责督促监理、总包、门窗安装等相关单位对现场渗漏的检查,并抽查验证;4.1.4负责组织渗漏点的维修封闭;4.1.5负责系统性渗漏问题的分析总结。
4.2地区物业4.2.1参与并见证外墙及外门窗淋水试验;4.2.2协助项目工程部监督渗漏点的整改封闭及再次验证。
4.2.3依据集团物业下发的《旭辉集团项目分户检验作业指引》《旭辉集团项目物业承接查验流程及标准》进行专项管理。
5工作程序:5.1各事业部/城市公司工程专业协助项目工程部将本标准放入总包、外门窗工程招标文件及合同中;5.2项目工程部组织相关承包单位深化外墙及门窗喷水、淋水试验施工方案,按本标准并结合当地的具体要求编制相应试验方案,按集团专项施工方案管理要求实施;5.3项目工程部、相关承包单位编制相关施工计划时,按《施工进度管理作业指引》实施,并要求完善、明确相关试验的计划实施时间;5.4门窗喷水试验:5.4.1门窗安装必须样板先行,项目工程部根据本项目门窗特点,选择具有代表性的主要门窗型号进行喷水试验检验后,方可大面积施工。
最低要求是主流户型中的主流门窗型号必须经喷水试验检验;5.4.2门窗喷水试验应该在门窗批量加工前进行;5.4.3喷水试验前,必须具备以下条件:⑴门窗安装及塞缝完成;⑵门窗周边JS防水、面层及密封胶完成;⑶门窗窗扇、玻璃、密封条、五金件已安装。
5.4.4喷水试验时,试验过程必须由相关关联单位、监理及项目工程部三方共同进行现场试验见证。
华润置地福建省公司
1
淋水试验检查记录表
工 程 名 称
记 录 编 号
# - LSSY -
施 工 单 位 试 验 部 位 淋 水 时 间
检 查 时 间
检 查 项 目
□ 外墙抹灰; □ 门窗封堵; □ 门窗; □ 外墙装饰面; □ 斜屋面;
执行标准及编号
《建筑装饰装修工程质量验收规范》(GB50210-2001);
《福建省住宅工程质量分户验收规程》(DBJT 13-119-2010); 渗漏情况记录
检查时间
渗漏部位
渗漏处理完成情况
处理情况复查
1 2 3 4 5 6 7 8 9 10 11 12 13
淋水试验 影像资料
淋水试验结论 □ 淋水试验符合要求,渗漏已经处理并复查合格。
□ 淋水试验不符合要求,重新做淋水试验再报验收。
分包/班组
总包单位
监理单位
建设单位。
华润置地(福州)有限公司 China Resources Land (Fuzhou) Limited
1
外墙(窗)淋水试验检查记录表
工 程 名 称 华润橡树湾家园(二期) #楼
记 录 编 号 #-WZSYS06附表-WQCLS-
施 工 单 位
检 查 部 位
检 查 项 目
□ 螺栓孔洞淋水试验; □ 窗上口后浇线条淋水试验; □ 外墙粉刷淋水试验; □ 窗边淋水试验
执行标准及编号
《建筑装饰装修工程质量验收规范》(GB50210-2001);
《福建省住宅工程质量分户验收规程》(DBJT 13-119-2010);
淋水部位
淋水开始时间
检查时间
渗漏情况
渗漏处理情况
渗漏复查情况
淋水试验结论 □ 淋水试验符合要求,渗漏已经处理并复查合格。
□ 淋水试验不符合要求,重新做淋水试验再报验收。
分包/班组
总包单位
监理单位
建设单位。
屋面淋水试验记录---试验目的:测试屋面材料的防水性能试验地点:XXX建筑工地试验日期:XXXX年XX月XX日一、试验准备1.根据试验规范,选择适当的试验时间和降雨量。
本次试验选择在白天进行,降雨量为每小时10毫米,试验时间为2小时。
2.准备试验材料和设备:屋面材料样品、水桶、喷水器、测量工具等。
3.搭建试验平台:在建筑工地上搭建合适的平台,用于放置试验材料。
二、试验步骤1.将试验材料样品固定在试验平台上,确保其完整性和平整度。
2.准备好喷水器,调整水流速度和喷射方向,确保水流均匀且与试验材料垂直。
3.开始试验。
根据试验时间和降雨量,将喷水器放置在试验材料上方,开始喷水。
每30分钟更换一次喷水位置,确保所有区域都能接受均匀的水流冲击。
4.试验期间,记录试验材料的表面状况。
观察是否有渗水、结露等问题,同时使用测量工具记录水温和湿度。
三、试验记录1.开始试验后的30分钟,观察到屋面材料表面有水珠滑落,并未出现渗水现象。
水温为XX摄氏度,湿度为XX%。
2.试验进行到1小时的时候,继续观察屋面材料表面情况。
部分区域出现细小的水渍,但未出现渗水问题。
水温为XX摄氏度,湿度为XX%。
3.试验进行到1小时30分钟的时候,观察到屋面材料表面有部分渗水现象。
渗水位置主要集中在连接部位和材料边缘。
水温为XX摄氏度,湿度为XX%。
4.试验进行到2小时的时候,观察到屋面材料表面有明显的渗水现象。
大量水滴从材料上滴下,渗水位置更广泛。
水温为XX摄氏度,湿度为XX%。
5.停止试验后,将试验材料晾干,并观察材料是否出现水渍残留或其他损坏情况。
四、试验结论根据本次试验的结果和观察,屋面材料在前1小时30分钟内表现出良好的防水性能,但在试验持续时间较长的情况下,出现了渗水现象。
这可能是由于材料本身的防水性能不够强或连接部位的施工质量影响。
根据试验结果,建议对材料进行进一步的改进或选择更适合的屋面材料,以提高防水性能。
同时,需要注意加强连接部位的施工质量,确保屋面整体的防水性能。
1目的通过淋水、喷水试验,检验外墙及外门窗的防渗漏性能,杜绝系统性渗漏风险,提交客户满意产品,提高质量稳定性。
2适用范围适用于集团下属所有项目。
3术语及定义3.1淋水试验:通过自然水压在外墙及外门窗表面形成水幕,以此检验外墙及外门窗的防渗漏性能。
3.2喷水试验:利用压力水对门窗易渗漏部位进行喷射试验,以此检验门窗的安装质量是否能满足防渗漏要求。
4职责权限4.1项目工程部4.1.1负责审核承包单位的试验方案;4.1.2负责本标准实施的现场组织工作;4.1.3负责督促监理、总包、门窗安装等相关单位对现场渗漏的检查,并抽查验证;4.1.4负责组织渗漏点的维修封闭;4.1.5负责系统性渗漏问题的分析总结。
4.2地区物业4.2.1参与并见证外墙及外门窗淋水试验;4.2.2协助项目工程部监督渗漏点的整改封闭及再次验证。
4.2.3依据集团物业下发的《旭辉集团项目分户检验作业指引》《旭辉集团项目物业承接查验流程及标准》进行专项管理。
5工作程序:5.1各事业部/城市公司工程专业协助项目工程部将本标准放入总包、外门窗工程招标文件及合同中;5.2项目工程部组织相关承包单位深化外墙及门窗喷水、淋水试验施工方案,按本标准并结合当地的具体要求编制相应试验方案,按集团专项施工方案管理要求实施;5.3项目工程部、相关承包单位编制相关施工计划时,按《施工进度管理作业指引》实施,并要求完善、明确相关试验的计划实施时间;5.4门窗喷水试验:5.4.1门窗安装必须样板先行,项目工程部根据本项目门窗特点,选择具有代表性的主要门窗型号进行喷水试验检验后,方可大面积施工。
最低要求是主流户型中的主流门窗型号必须经喷水试验检验;5.4.2门窗喷水试验应该在门窗批量加工前进行;5.4.3喷水试验前,必须具备以下条件:⑴门窗安装及塞缝完成;⑵门窗周边JS防水、面层及密封胶完成;⑶门窗窗扇、玻璃、密封条、五金件已安装。
5.4.4喷水试验时,试验过程必须由相关关联单位、监理及项目工程部三方共同进行现场试验见证。
外墙及门窗淋水实施办法一、目的: (2)二、适用围: (2)三、淋水时间节点: (2)四、选用材料: (2)五、检查方法: (2)六、相关人员配合: (6)七、注意事项: (7)外墙及门窗淋水实施办法一、目的:确保外墙及门窗交付业主正常使用,杜绝渗漏水的现象发生,交付前必须对此项工作做系统全性的排查整改。
降低交付质量缺陷点,提升交房后业主质量满意度。
二、适用围:适用于所有在建项目。
三、淋水时间节点:工程淋水检验的开始时间应在外保温工程(北方区域工程才有)、外窗安装工程完成后,外墙涂料等装饰工程开始前实施外墙淋水检验。
四、选用材料:主要材料、设备:1、淋水管:径20mmPPR管、PPR管件;淋水管2、喷水装置:高压手动喷雾器;3、固定或悬垂用具:铁钉、铁线、绳子等。
注:由被验收检查施工单位提供相应的专业验收工喷水装置具,确保外墙、窗户的淋水工作正常开展;部办理,并由项目部代购,费用由施工单位承担。
五、检查方法:1、外墙淋水时间为12小时,每5层为一个检验单位(小于5层按5层计算);2、淋水开始前应关闭本墙面上的所有窗户;3、淋水管取水点为每户预留的自来水给水点,出水压力为0.2Mpa(出水口压力需采用压力表实测)。
为保证淋水水量均匀,每户的取水点均应连接在淋水管网上。
4、淋水管从被淋水层上一层户外窗引出,确保外墙体的每个角落均可以覆盖,并做有效固定保证淋水管不变形,在PPR管挠度过大不能满足有效淋水的情况下必须采用固定或悬垂用具处理;5、淋水管距外墙表面≤100 mm,喷水孔成直线均匀分布,喷水方向与水平方向角度≤30º,孔径3mm,孔间距150~200mm。
详见示意:6、开始淋水后的第2小时、第4小时、第8小时、第12小时进行检查,检查所淋水的围的全部外墙墙体及门窗结合位置是否有渗水情况,如有则使用粉笔在渗漏位置按检查次数逐次标记,如下图;2.门窗淋水专项:对于层数3层及以下的住宅产品门窗淋水验收可采用喷水装置人工检验,使压力大于0.2Mpa的雾状仿雨水从窗上口开始由上向下沿窗框缝以1m/分钟的速度冲淋,水头角度不大于90度,淋水5分钟后无水渗漏到室为合格。
