国家基本比例尺地形图新旧图幅号转换计算方法简介在地图绘制和测量过程中，图幅号是非常重要的标识和查询方式。
由于生产的地图不断更新和更换，地图的图幅号也在不断变动。
其中，国家基本比例尺地形图的图幅号更新速度较快。
为了更好地管理和使用地图，需要对新旧图幅进行转换。
本文将介绍国家基本比例尺地形图新旧图幅号转换的计算方法。
背景国家基本比例尺地形图是我国重要的地图资源，包含了我国全境的地形数据、地势信息、河流、湖泊等重要信息。
为了更好地管理和使用这些地图资源，需要对其图幅号进行统一管理，同时对新旧图幅进行转换。
随着地图的不断更新，图幅号也在不断变化，因此需要掌握转换计算方法，以确保使用最新且准确的地图信息。
计算方法国家基本比例尺地形图的图幅号包括旧版和新版两部分。
其中，旧版图幅号格式为“50W200S01”，新版图幅号格式为“50W200S.BMP”。
需要注意的是，新版图幅号中的数字“50W200S”与旧版图幅号的“50W200S01”表示的是同一区域。
旧版图幅号转新版图幅号如果需要将旧版图幅号转换成新版图幅号，可以按照以下方法进行计算：1.将旧版图幅号中的末尾“01”去掉，如“50W200S01”转化为“50W200S”；2.将去掉“01”的旧版图幅号前两位（“50W”）替换为“50”（即新版图幅号前两位），得到新版图幅号的前缀部分；3.将新版图幅号的前缀部分与旧版图幅号去掉“01”后的后缀部分（即“200S”）拼接，得到新版图幅号。
举个例子，如果需要将旧版图幅号“50W200S01”转换成新版图幅号，可以按照以下步骤进行计算：1.将旧版图幅号中的末尾“01”去掉，得到“50W200S”；2.将去掉“01”的旧版图幅号前两位（“50W”）替换为“50”，得到新版图幅号的前缀部分为“50S”；3.将新版图幅号的前缀部分“50S”与旧版图幅号去掉“01”后的后缀部分“200S”拼接，得到新版图幅号“50S200S.BMP”。
三、新的地图分幅标准新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”。
1、地形图的分幅：各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图2），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
2、地形图的编号（1）1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图3）。
比例尺代码见图4；新分幅编号系统的主要优点是编码系列统一于一个根部，编码长度相同，便于计算机处理1，地形图的梯形分幅和编号地图的梯形分幅又称国际分幅，由国际统一规定的经纬线为基础划分的。
由于子午线向南北极收敛，因此，整个图幅呈梯形。
其划分的方法和编号，随比例尺不同而不同。
1)1：100万地形图的分幅和编号1：100万地形图的分幅是从地球赤道(纬度0)起，分别向南北两极，每隔纬差4°为一横行，依次以字母A，B，C，D， (V)示；由经度180°起，自西向东每隔经差6°为一纵列，依次用数字1，2，3，…，60表示。
如图10-1所示为东半球北纬1：100万地图的国际分幅和编号。
根据已知坐标求图幅号步骤一、大地座标→经纬度(地理坐标)原始的大地坐标由一个8位的Y和一个7位的X组成，如隆安勘测丁截图中任意一点坐标，Y：36420524，X：2569954，这组坐标数据中的Y的前两位为36，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y 前的这两位数，在原始数据中去除掉，实际坐标数据变为：Y—6位，X—7位。
变为Y：420524，X：2569954二、打开MAPGIS，启动坐标投影变形程序选择“实用服务→投影变换系统→单点输入投影”如图输入坐标值，如图设置原始投影参数坐标类型》大地坐标系，椭球参数、投影类型、投影分带、带号》选择与设计说明一致的参数。
完成设置后》确定。
坐标系类型——大地坐标系投影类型——5：高斯克吕格投影比例尺分母——1椭球面高程——0投影面高程——0投影带类型——3度带或6度带投影带序号——31设置结果投影参数坐标系类型》地理坐标系，坐标单位》DDDMMSS.SS，点击确定完成。
点击》投影点，在投影结果输出窗显示经度及纬度，如下：以上输出结果经度读为：107°13′24.66797″，纬度读为：23°13′37.81696″根据以上经纬度值计算1:10000图幅号，在经纬度查图号表格中输入对应的经纬度，如图：则1:10000的图幅号为：F48G019084，蓝色数字对应英文字母的ABCDEF……，第二个字母后面的数字不足三位的在前面加0.三、根据图幅号计算1:10000图框的四个点坐标，从而确定定界线路的各个图幅号。
打开MAPGIS，启动图像分析程序点击文件》数据输入》转换数据类型（格式为.JPG）》添加文件（随便选择一张格式为JPG的影像图）》点击转换。
点击文件》打开影像（选择刚才已经转换好的影像图）》点击镶嵌融合，如图：选择DRG生产右侧小三角中的图幅生成控制点选项，如图：在输入图幅信息中输入刚刚查询好的图幅号F48G019084.如图：点击确定，就可知道该图幅号的图框坐标了。
国家地形图经纬度与图幅号的相互转换地形图的分幅编号及图幅号与经纬度相互转换1绪论1.1国家基本地形图的特点（1）具有统一的大地坐标系统和高程系统，我国国家基本地形图统一采用1980年“中国国家大地坐标系统”和“1985年国家高程基准”。
（2）具有完整的比例尺系列和分幅编号系统。
国家基本地形图按统一规定的经差和纬差进行分幅，每幅图的内图廓都是由经线和纬线构成，在国际百万分之一地图分幅编号基础上，建立了各级比例尺地形图的图幅编号系统。
（3）国家基本地形图是依据国家测绘管理部门统一定制的测量与编绘规范和《地形图图式》完成的，以便能够保证由各地方测绘部门分工完成的地形图，在质量和规格上的完全统一。
1.2国家基本地形图分幅的编号地形图分幅编号的方法很多，1990年底之前的国家基本地形图采用的是行列-自然序列的编号方法，我国称为原国家基本地形图编号法。
其中1:100万地形图采用的是行列式编号法，而1:50万以下七种比例尺地形图则采用行列-自然序列编号法。
1991年之后的国家基本地形图编号一律采用行列式的编号方法，称为新国家基本地形图编号法。
本文所介绍的就是1991年之后的新国家基本地形图编号法。
以1993-07-01实施的国家基本比例尺地形图分幅和编号标准（GB/T 13989-92）为依据。
1.3主要内容我国地形图的分幅以及地形图编号方法；我国地形图编号应用的公式以及图幅号与经纬度相互转换应用举例；2 我国基本比例尺地形图分幅和编号2.1我国基本比例尺地形图的分幅我国基本比例尺地形图均以1:1000 000地形图为基础，按规定的经差和纬差划分图幅。
1:1000 000地形图的分幅采用国际1：1000 000地图分幅标准。
每幅1：1000 000地形图的范围是经差6°、纬差4°；纬度60°~76°之间为经差12°、纬差4°；纬度76°~88°之间为经差24°、纬差4°（由于我国没有纬度60°以上的区域。
比例尺°′1:100万104910-493601：50万1049B 1210-49-23801：25万1049C 2410-49-(8)3801：20万10493610-49-(18)3801：10万1049D 61110-49-713801：5万1049E 112210-49-71-238101：2.5万1049F 224310-49-71-2-338101：1万1049G 448510-49-71-(29)3891:5千1049H 8716910-49-71-(29)-13811新 图 号旧 图 号纬 度 范根据一点的经纬度数据求所在地形图图幅的编号及经纬度范围蓝色数字AB 红色数字对应甲乙绿色数字对应a行号公式：c=4/△φ-[(φ/4)/△φ]，△φ为所在比例尺图幅的纬差列号公式：d=[(λ/6)/△λ]+1，△λ为所在比例尺图幅的经差,()表示取余。
1：100万图幅编号计算公式行号公式：a=[φ/4]+1,[]表示取整，φ为测区内任一点（或图幅西南角）纬度列号公式：b=[λ/6]+31，[]表示取整，λ为测区内任一点（或图幅西南角）经度1:100万图幅号之后的行列号计算色数字对应ABCDE..红色数字对应甲乙丙丁绿色数字对应abcd度范围经度范围″°′″°′″°′″0~400010800~114000~400011100~114000~3900112300~114000~3840011300~114000~3820011300~1133000~38200113150~1133000~38150113150~113223060~381230113150~113184515~381230113150~1131653。

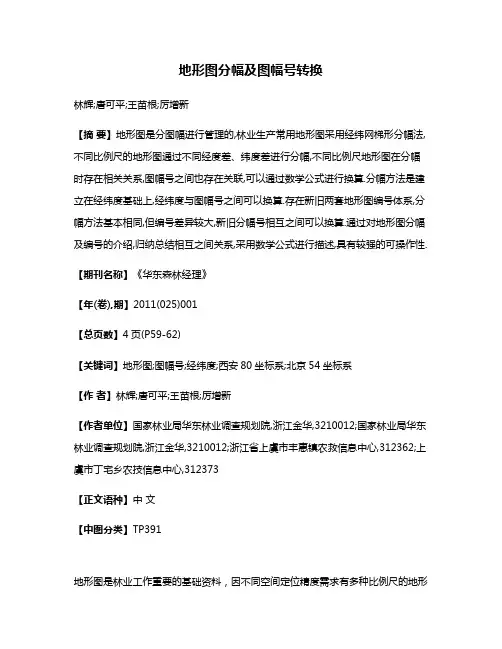

地形图分幅及图幅号转换林辉;唐可平;王苗根;厉增新【摘要】地形图是分图幅进行管理的,林业生产常用地形图采用经纬网梯形分幅法,不同比例尺的地形图通过不同经度差、纬度差进行分幅,不同比例尺地形图在分幅时存在相关关系,图幅号之间也存在关联,可以通过数学公式进行换算.分幅方法是建立在经纬度基础上,经纬度与图幅号之间可以换算.存在新旧两套地形图编号体系,分幅方法基本相同,但编号差异较大,新旧分幅号相互之间可以换算.通过对地形图分幅及编号的介绍,归纳总结相互之间关系,采用数学公式进行描述,具有较强的可操作性.【期刊名称】《华东森林经理》【年(卷),期】2011(025)001【总页数】4页(P59-62)【关键词】地形图;图幅号;经纬度;西安80坐标系;北京54坐标系【作者】林辉;唐可平;王苗根;厉增新【作者单位】国家林业局华东林业调查规划院,浙江金华,3210012;国家林业局华东林业调查规划院,浙江金华,3210012;浙江省上虞市丰惠镇农救信息中心,312362;上虞市丁宅乡农技信息中心,312373【正文语种】中文【中图分类】TP391地形图是林业工作重要的基础资料，因不同空间定位精度需求有多种比例尺的地形图。
地形图是分图幅进行管理的，每幅地形图都有图幅编号，图幅编号是地形图组织管理的标识号，通过图幅号可以快速查找地形图，也可以通过图幅号查询相邻的地形图。
新旧图幅号编码规则不同，但可以通过公式进行换算。
1 地形图分幅地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。
前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。
目前林业生产常用地形图是1∶25 0000、1∶10 0000、1∶50000、1∶10000，其分幅采用经纬网梯形分幅法。
图幅编号有两种，其一是基于北京54坐标系的地形图图幅编号，其二是基于西安80坐标系的地形图图幅编号。
前者称为旧图幅号，后者称为新图幅号。
地形图的分幅编号及图幅号与经纬度相互转换1绪论1.1国家基本地形图的特点（1）具有统一的大地坐标系统和高程系统，我国国家基本地形图统一采用1980年“中国国家大地坐标系统”和“1985年国家高程基准”。
（2）具有完整的比例尺系列和分幅编号系统。
国家基本地形图按统一规定的经差和纬差进行分幅，每幅图的内图廓都是由经线和纬线构成，在国际百万分之一地图分幅编号基础上，建立了各级比例尺地形图的图幅编号系统。
（3）国家基本地形图是依据国家测绘管理部门统一定制的测量与编绘规范和《地形图图式》完成的，以便能够保证由各地方测绘部门分工完成的地形图，在质量和规格上的完全统一。
1.2国家基本地形图分幅的编号地形图分幅编号的方法很多，1990年底之前的国家基本地形图采用的是行列-自然序列的编号方法，我国称为原国家基本地形图编号法。
其中1:100万地形图采用的是行列式编号法，而1:50万以下七种比例尺地形图则采用行列-自然序列编号法。
1991年之后的国家基本地形图编号一律采用行列式的编号方法，称为新国家基本地形图编号法。
本文所介绍的就是1991年之后的新国家基本地形图编号法。
以1993-07-01实施的国家基本比例尺地形图分幅和编号标准（GB/T 13989-92）为依据。
1.3主要内容我国地形图的分幅以及地形图编号方法；我国地形图编号应用的公式以及图幅号与经纬度相互转换应用举例；2 我国基本比例尺地形图分幅和编号2.1我国基本比例尺地形图的分幅我国基本比例尺地形图均以1:1000 000地形图为基础，按规定的经差和纬差划分图幅。
1:1000 000地形图的分幅采用国际1：1000 000地图分幅标准。
每幅1：1000 000地形图的范围是经差6°、纬差4°；纬度60°~76°之间为经差12°、纬差4°；纬度76°~88°之间为经差24°、纬差4°（由于我国没有纬度60°以上的区域。
Visual Basic 环境下经纬度与图符号转换程序设计该应用程序包括两大部分功能，即1、已知经纬度而求地形图的图幅号；2、已知地形图图幅号求该图幅西南图廓点的经纬度。
如果将两部分功能都放在一个用户界面上，将会产生过多的控件而使窗口显得凌乱，影响用户界面的美观；所以，为了使界面看起来简洁美观，操作简单快捷，将程序设计为多重窗口（一个主窗口form1，两个子窗口form2、form3）模式，通过主窗口的操作来打开其子窗口。
下面就按照Visual Basic 开发应用程序的步骤来详细介绍该程序设计的过程：1 建立用户界面，设置窗口和控件属性Form1（经纬度与图符号相互转换）的界面设计如下：图3.1Form1窗体和控件的属性设置：Form2（已知经纬度求图幅号）的界面设计如下：图3.2Form2窗体和控件的属性设置：表 3.2Form3（已知图幅号求经纬度）界面设计如下：图3.3Form3窗体和控件的属性设置：表 3.32 编写程序代码2.1设计思路（1）Form1（图3.1）该窗口的主要作用是来选择计算的模式，通过选择Option1或者Option2，单击“确定”按钮来打开相应的窗口进行运算。
单击“返回”按钮就会结束程序的运行。
另外，单击“关于”按钮，会弹出一个消息框，来提示用户本软件的使用范围。
如果没有对模式进行选择就单击“确定”按钮，应该弹出一个提示性质的消息框，提醒用户选择需要的计算模式。
（2）Form2 (图3.2)该窗口是已知经纬度来求图幅号的运算界面，要求用户输入图幅某点或者图幅西南图廓点的经纬度，来计算（转换）求得该图幅的图幅编号。
用户在相应文本框输入经纬度，并且选择比例尺之后，单击“转换”按钮，就会在下面的文本框内显示运算结果，如果没有按照要求输入经纬度（漏输或者超范围输入）或者没有选择比例尺，都应该弹出提示性消息框，提示用户正确输入经纬度，选择比例尺。
单击“输入说明”，会有提示消息框，说明输入数据的范围和格式，从而保证计算结果的正确性。
