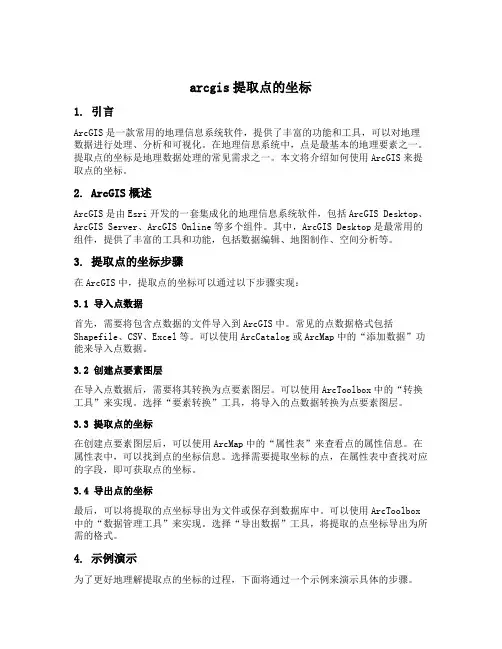

arcgis提取点的坐标1. 引言ArcGIS是一款常用的地理信息系统软件，提供了丰富的功能和工具，可以对地理数据进行处理、分析和可视化。
在地理信息系统中，点是最基本的地理要素之一。
提取点的坐标是地理数据处理的常见需求之一。
本文将介绍如何使用ArcGIS来提取点的坐标。
2. ArcGIS概述ArcGIS是由Esri开发的一套集成化的地理信息系统软件，包括ArcGIS Desktop、ArcGIS Server、ArcGIS Online等多个组件。
其中，ArcGIS Desktop是最常用的组件，提供了丰富的工具和功能，包括数据编辑、地图制作、空间分析等。
3. 提取点的坐标步骤在ArcGIS中，提取点的坐标可以通过以下步骤实现：3.1 导入点数据首先，需要将包含点数据的文件导入到ArcGIS中。
常见的点数据格式包括Shapefile、CSV、Excel等。
可以使用ArcCatalog或ArcMap中的“添加数据”功能来导入点数据。
3.2 创建点要素图层在导入点数据后，需要将其转换为点要素图层。
可以使用ArcToolbox中的“转换工具”来实现。
选择“要素转换”工具，将导入的点数据转换为点要素图层。
3.3 提取点的坐标在创建点要素图层后，可以使用ArcMap中的“属性表”来查看点的属性信息。
在属性表中，可以找到点的坐标信息。
选择需要提取坐标的点，在属性表中查找对应的字段，即可获取点的坐标。
3.4 导出点的坐标最后，可以将提取的点坐标导出为文件或保存到数据库中。
可以使用ArcToolbox 中的“数据管理工具”来实现。
选择“导出数据”工具，将提取的点坐标导出为所需的格式。
4. 示例演示为了更好地理解提取点的坐标的过程，下面将通过一个示例来演示具体的步骤。
4.1 示例数据假设我们有一个包含了多个城市的点数据集，其中每个点包含城市的名称、经度和纬度信息。
4.2 导入点数据首先，我们需要将包含城市点数据的文件导入到ArcGIS中。
本科生毕业论文（设计）题目：基于ArcGIS的地形指数提取方法研究专业代码：070703作者姓名：解鹏学号：2007201978单位：环境与规划学院聊城大学本科毕业论文（设计）指导教师：肖燕2011年5月31日原创性声明本人郑重声明：所提交的学位论文是本人在导师指导下，独立进行研究取得的成果。
除文中已经注明引用的内容外，论文中不含其他人已经发表或撰写过的研究成果，也不包含为获得聊城大学或其他教育机构的学位证书而使用过的材料。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人承担本声明的相应责任。
学位论文作者签名：日期指导教师签名：日期1前言------------------------------------------------------------- 1 2 理论基础-------------------------------------------------------- 1 2.1单流向算法----------------------------------------------------- 1 2.2ARCGIS建模介绍------------------------------------------------ 22.2.1地理处理--------------------------------------------------- 22.2.2M ODEL B UILDER建模平台 ---------------------------------------- 23 应用案例--------------------------------------------------------4 3.1案例区介绍----------------------------------------------------- 4 3.2数据源介绍----------------------------------------------------- 43.3建模过程------------------------------------------------------- 44 结语 ----------------------------------------------------------- 11参考文献--------------------------------------------------------- 12致谢---------------------------------------------- 13流域地形指数水文模型TOPMODEL已被应用于陆面模式（Land surface Models, LSMs）以改进陆面模式对水文过程的模拟。
ArcGIS实验操作（八）地形特征信息提取数据：在data/Ex8/文件下·dem：分辨率为5米的栅格DEM数据。
·Result文件夹：·shanji：提取的山脊线栅格数据；·shangu：提取的山谷线栅格数据；·hillshade：地形晕渲图。
要求：利用所给区域DEM数据，提取该区域山脊线、山谷线栅格数据层。
操作步骤：1.加载DEM数据，设置默认存储路径，使用空间分析模块下拉箭头中的表面分析工具，选择坡向工具（Aspect），提取DEM的坡向数据层，命名为A。
该DEM的坡向数据如下图所示：提取A的坡度数据层，命名为SOA1。
3.求取原始DEM数据层的最大高程值，记为H：由此可见该最大高程值H为1153.79 使用栅格计算器，公式为（H－DEM），求反地形DEM数据如下：反地形DEM数据层calculation如下（可与原始DEM相比较）：4.基于反地形DEM数据求算坡向值反地形DEM数据层calculation的坡向数据如下：5.提取反地形DEM坡向数据的坡度数据，记为SOA2，即利用SOA方法求算反地形的坡向变率。
6.使用空间分析工具集中的栅格计算器，求没有误差的DEM的坡向变率SOA，公式为SOA=(([SOA1]+[SOA2])－Abs([SOA1] －[SOA2]))/2其中，Abs为求算绝对值，可点击右下侧将其查找出来。
没有误差的DEM的坡向变率SOA如下图所示：7.再次点击初始DEM数据，使用空间分析工具集中的栅格邻域计算工具（NerghborhoodStatistics）；设置统计类型为平均值（mean）邻域的类型为矩形（也可以为圆），邻域的大小为11×11（这个值也可以根据自己的需要进行改变），则可得到一个邻域为11×11的矩形的平均值数据层，记为B。
8.使用空间分析工具集中的栅格计算器，求算正负地形分布区域，公式为C = [DEM]－[B]。
A rcGIS实验十二ArcMap制图－地图版面设计学院：园林与旅游学院专业：旅游管理一、实验目的(1) 掌握ArcMap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。
(2) 使用ArcMap Layout（布局）界面制作专题地图的基本操作。
(3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。
二、实验容及步骤渲染图层要素－唯一值符号在ArcMap中新建地图文档，执行命令[自定义]—[扩展模块]—[Spatial Analyst]及[Spatial Analyst工具栏]加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到Ex12下，名称为：ChinaMap在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号系统]选项页，如下图所示，渲染参数设置为：[类别—唯一值，字段值设置为：DZM ] 。
点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
点击[符号]列，然后选择[全部符号属性]命令。
在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色] ，点击[显示]选项页，将图层透明度设置为：[50%]:现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）关闭并移除图层：[Hillshade_10k]显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按置，在[ 符号选择器]对话框中选择一种线状符号，得到实验结果。
显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式::标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击[符号]按钮，在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[编辑符号]按钮，在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]；连续三次[确定]后退出以上对话框,返回ArcMap 视图界面。
地形指标的提取地形指标是最基本的一些地理自然要素信息，地形指标的提取有利于对水土流失、土地利用、土地资源评价等进行分析。
本篇主要包括坡度变率、坡向变率、地形起伏度、地面粗糙度四个基本地形指标的提取操作介绍。
1.坡度变率：坡度变率是地面坡度的变化率，也就是坡度的坡度（SOS），坡度变率在一定程度上反映了坡面曲率的信息。
提取操作如下：选择【系统工具箱→Spatial Analyst Tools→表面分析→坡度】工具，得到坡度数据层Slope。
选择【系统工具箱→Spatial Analyst Tools→表面分析→坡度】工具，对坡度数据层Slope提取坡度，得到坡度变化率数据层SOS。
2.坡向变率：坡向变率是指在提取坡向数据的基础上提取坡向的变化率，也就是坡向之坡度（SOA），坡向变率可以很好地反映等高线的弯曲程度。
SOA在提取过程中在背面坡将会有误差产生（北面坡坡向值范围是0°90°和270°360°，在正北方向附近如15°~345°两个坡向差值只有30°，而计算结果却是330°），因此需要将北坡向的坡向变率进行误差纠正处理。
选择【系统工具箱→3D Analyst Tools→栅格表面→坡向】工具，提取原始DEM的坡向数据。
选择【系统工具箱→3D Analyst Tools→栅格表面→坡度】工具，提取上一步得到的坡向数据层的坡度数据，得到坡向变率数据层SOA1。
使用原始DEM中的最大值减去原始栅格，得到反地形DEM栅格图像。
然后依次选择【系统工具箱→3D Analyst Tools→栅格表面→坡向】工具和选择【系统工具箱→3D Analyst Tools→栅格表面→坡度】工具，得到坡向变率数据层SOA2。
选择【系统工具箱→Spatial Analyst Tools→地图代数→栅格计算器】工具，输入(("SOA_1" + "SOA_2") - Abs("SOA_1" - "SOA_2")) / 2地图代数公式，得到没有误差的DEM的坡向变率SOA。
arcgis地形因子提取步骤ArcGIS是一款强大的地理信息系统软件，可以用于处理和分析地形数据。
地形因子是用来描述地形特征的统计指标，例如高程、坡度、坡向、曲率等。
通过提取地形因子，我们能够更好地理解地形的特征和变化规律。
下面是使用ArcGIS提取地形因子的一般步骤。
步骤一：数据准备首先，需要准备相应的地形数据。
可以使用DEM（数字高程模型）数据作为输入数据。
DEM数据可以从公共地理数据库、地理信息系统软件或其他地形数据源获取。
步骤二：新建工作空间打开ArcGIS软件，新建一个工作空间，将所有的地形数据放在这个工作空间中，以便于管理和分析。
步骤三：生成坡度和坡向通过DEM数据可以计算得到坡度和坡向的值。
在ArcGIS中，可以使用"Slope"和"Aspect"工具来生成坡度和坡向。
首先，在ArcMap中添加DEM数据，然后选择"Spatial Analyst Tools"菜单下的"Surface Analysis"选项，找到"Slope"和"Aspect"工具。
分别运行这两个工具，可以生成对应的坡度和坡向数据。
步骤四：生成高程变化率高程变化率是描述地形粗糙度的指标，反应了地形的起伏和起伏程度。
在ArcGIS中，可以使用"Curvature"工具来生成高程变化率。
同样，在ArcMap中添加DEM数据，然后选择"Spatial Analyst Tools"菜单下的"Surface Analysis"选项，找到"Curvature"工具。
运行该工具后，可以生成高程变化率的数据。
步骤五：生成局部坡度局部坡度是指地形相对于周围环境或整个地形的局部变化情况，能够反映出局部地形的平滑程度和变化特点。
在ArcGIS中，可以使用"Geostatistical Analyst"工具来生成局部坡度。
第九章三维分析练习1：地形指标提取一、背景地形指标是最基本的自然地理要素，也是对人类的生产和生活影响最大的自然要素。
地形特征制约着地表物质和能量的再分配，影响着土壤与植被的形成和发育过程，影响着土地利用的方式和水土流失的强度，也影响着城市规划中工农业生产布局的各个方面。
地形指标的提取对水土流失、土地利用、土地资源评价、城市规划等方面的研究起着重要的作用。
根据研究区域尺度的不同，地形指标有许多因子。
基于ArcGIS的地形指标的提取，大多均是基于DEM数据完成。
二、目的通过本实验，使读者加深对各基本地形指标的概念及其应用意义的理解。
熟练掌握使用ArcGIS软件提取这些地形指标的方法和步骤。
三、要求利用所提供DEM数据，提取得出该区域坡度变率、坡向变率、地形起伏度、地面粗糙度等四个基本地形指标的栅格图层。
四、数据本实验采用某区域栅格DEM（..\Chp9\Ex1\）,是一个区域的分辨率为5米的DEM数据，图例是按照其高程值采用渐变色来显示。
下文中关于地形指标的提取都是以这个数据为基础。
五、操作步骤1、坡度变率地面坡度变率，是地面坡度在微分空间的变化率，是依据坡度的求算原理，在所提取的坡度值的基础上对地面每一点再求算一次坡度。
即坡度之坡度（Slope of Slope, 简称SOS）。
坡度是地面高程的变化率的求解，因此，坡度变率表征了地表面高程相对于水平面变化的二阶导数。
坡度变率在一定程度上可以很好反映剖面曲率信息，其提取方法如下：(1) 激活DEM主题，选择Spatial Analysis －Surface Analysis －Slope命令，提取DEM 主题的坡度，得到主题Slope of DEM（图1），得到结果如图2所示；图1 提取DEM主题的坡度图2 坡度数据(2) 激活主题Slope of DEM，再对其用上述的方法提取坡度，得到DEM主题坡度的坡度，即坡度变率主题（图3）图3 坡度变率2、坡向变率地面坡向变率，是指在地表的坡向提取基础之上，进行对坡向变化率值的二次提取，亦即坡向之坡度（SOA），过程如图4、5、6、7。
用ArcGis进行地形因子提取和水文分析的方法(2010-07-24 14:40:16)转载▼分类：ARCGIS标签：gis教育这里介绍的是用dem数据，利用ArcGis进行地形因子提取和水纹分析的方法。
首先，地形因子提取：提取等高线：Spatial Analysis → surface analysis → contour（这是ArcGis的Spatial Analysis工具，在做分析之前要将菜单栏中Tool菜单下的extension中的Spatial Analysis选项勾上，否则不能进行空间分析。
）提取坡度：Spatial Analysis → surface analysis → slope 重分类：Spatial Analysis → Reclassify 增加山体阴影：spati al analysis → surface analysis → hillshd…… 掩膜：spatial analysis → raster calculator（对话框中输入back = [dem] >= 0）山顶点的提取：这个过程比较复杂，最后我会附上一个地址，那篇文章里有例子以及具体的介绍。
三维：三维效果图的建立：3D analysis → create/modify tin/Create Tin from features 提取断面、三维可视化等操作需要一些图例，这个在文章中也有，图很漂亮哦~ 水文分析：这个主要用到ArcToolBox中的工具了。
水流方向提取：ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Direction 洼地提取：ArcToolBox → Spatial Analysis Tools → Hydrology → Sink 洼地贡献区域计算：ArcToolBox → Spatial Analysis Tools → Hydrology → Watershed 每个洼地所形成的贡献区域的最低高程：ArcToolBox → Spatial Analysis Tools → Zonal → Zonal Statistics 每个洼地贡献区域出口的最低高程即洼地出水口高程ArcToolBox → Spatial Analysis Tools → Zonal → Zonal Fill 洼地深度：加载Spatial Analyst，Spatial Analyst → Raster Calculator 基于无洼地的水流方向计算ArcToolBox → Spatial Analysis Tools → Hydrology → Fl ow Direction 汇流累积量ArcToolBox → Spatial Analysis Tools → Hydrology → Fill Accumulation 计算水流长度ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Length 还有栅格河网的生成等，上面这些知识针对要实现的功能能够利用到的工具，具体的操作一下子也讲不清，需要自己慢慢琢磨，这里我放篇文章，里面每个步骤都有图例的，只要有一副dem，看着这篇文章就能照着做的，我试过，和教科书一样清楚。
arcgis值提取的方式
ArcGIS可以使用以下几种方式进行值提取：
1. 按照点提取：使用点图层从栅格图层中提取值。
可以通过在栅格图层上采样或插值的方法获取点处的值。
2. 按照线提取：使用线图层从栅格图层中提取值。
可以通过插值或抽样等方法获取线的路径或位置上的值。
3. 按照面提取：使用面图层从栅格图层中提取值。
可以通过插值或汇总等方法获取面的范围内的值。
4. 按照栅格提取：使用栅格图层从另一个栅格图层中提取值。
可以通过相同位置的像元值进行提取。
5. 按照z值提取：使用3D分析工具从三维图层中提取值。
可以获取不同高度或深度处的值。
这些提取方式在ArcGIS中可以通过工具栏上的工具或使用Geoprocessing工具箱中的分析工具进行操作。
值提取操作可以应用于各种栅格数据集，如遥感影像、DEM（数字高程模型）等。
arcgis地形因子提取步骤1. 简介地形因子是地理信息科学中的一个重要概念，它描述了地表形态特征对环境和生态系统的影响。
arcgis是一款强大的地理信息系统软件，可以用于提取地形因子。
本文将介绍在arcgis中提取地形因子的步骤。
2. 数据准备在进行地形因子提取之前，需要准备相应的数据。
常用的数据包括数字高程模型（DEM）和其他辅助数据，如坡度、坡向、流向等。
这些数据可以从各种渠道获取，如遥感影像、测绘数据等。
3. DEM预处理在进行地形因子提取之前，通常需要对DEM进行一些预处理操作，以确保数据的质量和准确性。
常见的预处理操作包括去除噪声、填充空白像元、平滑处理等。
3.1 去除噪声DEM数据中常常存在一些噪声，如孤立的高值或低值像元。
这些噪声会影响后续的地形因子提取结果。
可以使用滤波算法，如中值滤波或均值滤波，对DEM进行去噪处理。
3.2 填充空白像元在DEM数据中，有时会存在一些空白像元，即没有高程值的像元。
这些空白像元会影响地形因子的计算结果。
可以使用插值算法，如反距离权重插值或克里金插值，对空白像元进行填充。
3.3 平滑处理DEM数据中的高程值可能存在一些突变或不连续的情况。
这些不连续的地形特征会影响地形因子的计算结果。
可以使用平滑算法，如均值滤波或高斯滤波，对DEM进行平滑处理。
4. 地形因子提取在进行地形因子提取之前，需要根据具体的研究目的选择相应的地形因子。
常见的地形因子包括高程、坡度、坡向、流向、流量等。
4.1 高程高程是地形因子的基本属性，代表了地表的海拔高度。
可以直接从DEM数据中提取高程信息。
在arcgis中，可以使用”Extract Values to Points”工具将高程值提取到点要素中。
4.2 坡度坡度描述了地表的陡峭程度，是地形因子中的重要指标之一。
可以通过计算DEM数据的导数来得到坡度信息。
在arcgis中，可以使用”Slope”工具计算坡度。
4.3 坡向坡向描述了地表的朝向，即地表水流的方向。
实验项目名称：地形特征信息提取（山脊线、山谷线提取）1、背景地信特征要素，主要是指对地形对地表的空间分布特征具有控制作用的点、线或面状要素。
特征地形要素构成地表地形与起伏变化的基本框架。
特征地形要素的提取更多地应用较为复杂的技术方法，如山谷线、山脊线等的提取采用了全局分析法，成为栅格数据地学分析中很具特色的数据处理内容。
自动提取山脊线和山谷线的主要方法都是基于规则格网DEM数据的，算法有多种，其中，平面曲率与坡形组合法方法简便，效果好。
该方法基本处理过程为：首先利用DEM数据提取地面的平面曲率及地面的正负地形，取正地形上平面曲率的大值即为山脊，负地形上平面曲率的大值为山谷。
实际应用中，由于平面曲率的提取比较繁琐，而坡向变率（SOA）在一定程度上可以很好地表征平面曲率。
因此，提取过程中可以SOA代替平面曲率。
2、目的通过本实例，使学生掌握山脊线和山谷线这两个基本地形特征信息的理论及其基于DEM的提取方法与原理。
同时，熟练掌握利用ArcGIS软件对这两个地形特征信息的提取方法。
3、数据某区域栅格DEM。
4、要求利用所给区域DEM数据，提取该区域山脊线、山谷线栅格数据层。
补充资料：1、坡度变率：地面坡度变率，是地面坡度在微分空间的变化率，是依据坡度的求算原理，在所提取的坡度值的基础上对地面每一点再求算一次坡度，即坡度之坡度（Slope of Slope，SOS）。
坡度是地面高程的变化率的求解，因此，坡度变率表征了地表面高程相对于水平面变化的二阶导数。
2、反地形DEM数据：求取原始DEM数据层的最大高程值，记为H，通过公式（H-DEM），得到与原来地形相反的DEM数据层，即反地形DEM数据。
3、地面坡向变率：是指在提取坡向基础上，提取坡向的变化率，亦即坡向之坡度（Slope of Aspect，SOA）。
它可以很好地反应等高线弯曲程度。
地面坡向变率在所提取的地表坡向矩阵的基础上沿袭坡度的求算原理，提取地表局部微小范围内坡向的最大变化情况。
地形特征点的提取实验报告地形特征点的提取实验报告在地理信息系统 (GIS) 中，地形特征点是对地表形态和地形特征进行分析和描绘的重要依据。
地形特征点的提取是GIS中的一项重要任务。
本实验通过使用地形图和数字高程模型(DEM)来提取地形特征点，并将其按照类别进行划分和分析。
一、实验步骤1. 数据准备本实验使用了1:50000比例尺的地形图和数字高程模型(DEM)。
2. 软件选择本实验使用了ArcGIS软件进行地形特征点提取。
3. 数据预处理对DEM数据进行获取和裁剪处理，获取需要所需数据集。
4. 地形特征点的提取使用ArcGIS软件中的Spatial Analyst工具箱的slope函数提取高程斜率、aspect函数提取高程坡向、和dem函数提取高程信息，得到不同的高程数据集。
5. 按类划分根据提取到的不同高程数据集，将地形特征点按照类别进行划分，包括山峰、河流、沟壑、沙丘等。
二、实验结果经过实验，我们提取到了大量的地形特征点。
其中，山峰的提取需要把斜率、坡度、高度等数据集结合起来分析，最后得出一个全局的山峰分布图。
因为山峰的高度极高，同时也是自然地形的一个突出之处，所以利用DEM数据，我们可以容易地得到地形特征点的位置和高度信息，对于山峰的提取显示结果如下所示。
河流和沟壑特征的提取，需结合坡度、流域和高度等参数分析，并得出一个全局的河流、沟壑分布图。
河流和沟壑为大自然侵蚀形成的地形特征点，其分布最为广泛，如下图所示：沙丘特征的提取，需要结合斜度、高度和方向等参数，并综合分析得出沙丘特征点的空间位置以及形态特征等，图示如下。
三、结论在本次实验中，我们通过ArcGIS提取了不同类别的地形特征点，并按照类别和空间位置进行分析和展示。
这些提取出来的地形特征点，是对于我们研究地形地貌、模拟山洪、营造自然环境，了解地表地貌变化等方面非常有帮助的。
虽然在实验中我们只介绍了几种常见的地形特征点的提取，但是根据实际应用需要，可以灵活选择提取方式和算法，以达到更好的结果。

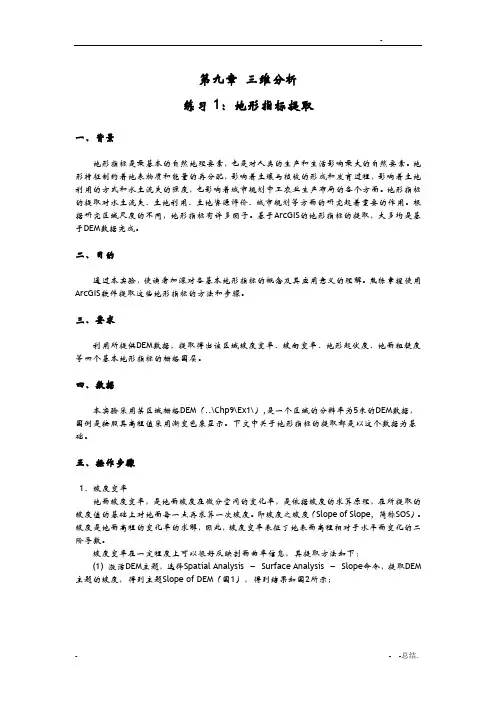

第九章三维分析
练习1：地形指标提取
一、背景
地形指标是最基本的自然地理要素，也是对人类的生产和生活影响最大的自然要素。
地形特征制约着地表物质和能量的再分配，影响着土壤与植被的形成和发育过程，影响着土地利用的方式和水土流失的强度，也影响着城市规划中工农业生产布局的各个方面。
地形指标的提取对水土流失、土地利用、土地资源评价、城市规划等方面的研究起着重要的作用。
根据研究区域尺度的不同，地形指标有许多因子。
基于ArcGIS的地形指标的提取，大多均是基于DEM数据完成。
二、目的
通过本实验，使读者加深对各基本地形指标的概念及其应用意义的理解。
熟练掌握使用ArcGIS软件提取这些地形指标的方法和步骤。
三、要求
利用所提供DEM数据，提取得出该区域坡度变率、坡向变率、地形起伏度、地面粗糙度等四个基本地形指标的栅格图层。
四、数据
本实验采用某区域栅格DEM（..\Chp9\Ex1\）,是一个区域的分辨率为5米的DEM数据，图例是按照其高程值采用渐变色来显示。
下文中关于地形指标的提取都是以这个数据为基础。
五、操作步骤
1、坡度变率
地面坡度变率，是地面坡度在微分空间的变化率，是依据坡度的求算原理，在所提取的坡度值的基础上对地面每一点再求算一次坡度。
即坡度之坡度（Slope of Slope, 简称SOS）。
坡度是地面高程的变化率的求解，因此，坡度变率表征了地表面高程相对于水平面变化的二阶导数。
坡度变率在一定程度上可以很好反映剖面曲率信息，其提取方法如下：
(1) 激活DEM主题，选择Spatial Analysis － Surface Analysis － Slope命令，提取DEM主题的坡度，得到主题Slope of DEM（图1），得到结果如图2所示；
图1 提取DEM主题的坡度
图2 坡度数据
(2) 激活主题Slope of DEM，再对其用上述的方法提取坡度，得到DEM主题坡度的坡度，即坡度变率主题（图3）
图3 坡度变率
2、坡向变率
地面坡向变率，是指在地表的坡向提取基础之上，进行对坡向变化率值的二次提取，亦即坡向之坡度（SOA），过程如图4、5、6、7。
它可以很好的反映等高线弯曲程度。
图4 求DEM数据的坡向
图5 坡向数据
图6 生成坡向的坡度
图7 坡向的坡度数据
地面坡向变率在所提取的地表坡向矩阵的基础上沿袭坡度的求算原理，提取地表局部微小围坡向的最大变化情况。
值得注意的是：SOA在提取过程中在不同的坡面上将会有误差的产生，即在坡面的南北两侧，北面坡由于坡向算法将会有误差产生，所以要对北坡的SOA结果进行纠正，因为从理论上讲SOA在地表北坡上将产生误差，北坡上坡向值围为0-90°和270°-360°，在正北方向附近，15°和345°之间坡向差值只是30°，而在计算中却是差了330°，所以要将北坡地区的坡向变率误差进行纠正，具体的操作方法为：
(1) 求取原始DEM数据层的最大高程值，记为H；通过Spatial Analysis下的栅格计算器Calculator，公式为(H－DEM),如图8，得到与原来地形相反的DEM数据层，即反地形DEM数据；
图8 计算反地形DEM数据
图9 反地形DEM数据
(2) 基于反地形DEM数据求算坡向值，如图10；
图10 求反地形DEM数据的坡向值
(3) 利用SOA方法求算反地形的坡向变率，记为SOA2，由原始DEM数据求算出的坡向变率值为SOA1，如图11所示；
图11 求算反地形的坡向变率
(4) 在Spatial Analysis下使用栅格计算器Calculator，公式为SOA＝(([SOA1]+[SOA2]) -Abs([SOA1]-[SOA2]))/ 2，如图12，即可求出没有误差的DEM的坡向变率，如图13。
图12 使用栅格计算器
图13 求出没有误差的DEM的坡向变率
(5) 将有误差的DEM坡向变率(图14)与没有误差的坡向变率(图15)对比可见，有误差的图上会存在闭合的环状，而消去误差的图上这些环状也消失了。
图14 存在误差的坡向变率图15 没有误差的坡向变率
3、地形起伏度
地形起伏度是指在一个特定的区域，最高点海拔高度与最低点海拔高度的差值。
它是描述一个区域地形的一个宏观性的指标。
从地形起伏度的定义可以看出，求地形起伏度的值，首先要求出一定围海拔高度的最大值和最小值，然后，对其求差值即可。
求一定围的最大值和最小值，可以通过用Spatial Analysis下使用栅格邻域计算工具Neighborhood Statistics，分别设置Statistic type 为最大值和最小值，邻域的设置可以为圆，也可以为矩形，邻域的大小可根据自己的要求来确定。
地形起伏度的具体提取方法如下：
(1) 激活DEM数据，在Spatial Analysis下使用栅格邻域计算工具Neighborhood Statistics（图16）。
设置Statistic type为最大值，邻域的类型为矩形（也可以为圆），邻域的大小为11×11（这个值也可以根据自己的需要进行改变），则可得到一个邻域为11×11的矩形的最大值层面，记为A；
图16 得到邻域为11×11的矩形的最大值层面
(2) 重复1、2，只是把Statistic type值设置为最小值，即可得到DEM数据的最小值层面，记为B，如图17所示；
图17 得到邻域为11×11的矩形的最小值层面
(3) 在Spatial Analysis下使用栅格计算器Calculator，公式为[A]-[B]，即可得到一个新层面，其每个栅格的值是以这个栅格为中心的确定邻域的地形起伏值。
提取的结果如图18。
图18 使用栅格计算器Calculator
图19 地形起伏度
4、地面粗糙度：
地面粗糙度是指在一个特定的区域，地球表面积与其投影面积之比。
它也是反映地表形态的一个宏观指标。
根据地面粗糙度的定义，求每个栅格单元的表面积与其投影面积之比，可以用如下方法来完成。
假如ABC是一个栅格单元的纵剖面，α为此栅格单元的坡度，则AB面的面积为此栅格的表面积，AC面为此栅格的投影面积（也既是此栅格的面积），根据公式：Cosα=AC/AB
则可得出此栅格单元的地面粗糙度M为：
M =“AB面的面积”/“AC栅格单元的面积”=（AC * AB）/（AC * AC）= 1 / Cosα地面粗糙度的提取步骤如下：
(1) 激活DEM主题，选择Spatial Analysis － Surface Analysis － Slope命令，提取DEM主题的坡度，得到主题Slope of DEM；
(2) 激活主题Slope of DEM，在Spatial Analysis下使用栅格计算器Calculator，如图20所示，公式为:
1 / Cos（[Slope of DEM]*3.14159/180）
即可得到地面粗糙度的层面，如图21。
图20 使用栅格计算器计算地面粗糙度
图21 表面粗糙度
注：在ArcGIS中，通过提取坡度得到的值是角度，而计算Cos默认的角度值是弧度值，所以在计算时必须把角度转为弧度。
