VOCs在线监测仪操作手册山东恩易物联技术有限公司1系统介绍1.1系统特点及优势●采用高精度、高性能的气象传感器，数据测量准确度高，误差率小；●系统安全可靠，在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能；●支持2G/3G无线数据传输和有线网络数据可选，方便整个网络环境的搭建；●主控板集成无线网络数据传输模块，而非采用DTU的方式，无线网络数据传输可控，无需担心原来由于DTU故障导致的数据无法传输的情况；●特有的视频字符叠加功能，将现场视频与检测数据完美融合，在现场的视频监控画面上就能看到现场的检测数据，并能随视频一起存储，防止数据的篡改；●主机具备数据存储功能，可将检测数据进行本地化存储，待网络恢复后，上传至数据检测平台；●可实现与数据平台的底层数据对接，方便介入省、市、区级监管平台1.2系统组成该系统主要由环境监测单元、VOCS监测单元、数据采集处理单元、数据传输单元、LED屏显示单元、视频字符叠加单元组成，实现挥发性有机化合物监测、展示、数据上传、视频叠加功能，完美对接政府监测平台，从而实现VOCS的24小时监管；1.环境监测单元对环境进行连续自动监测，环境每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。
环境监测包括PM10和PM2.5两个参数，并同时实时上传个数据中心和监控平台；2.VOCS检测单元VOCS检测仪是一款用于挥发性有机化合物准确监测的产品。
采用原装进口高性能英国PID传感器，稳定性和重复性好，使用寿命长；功耗低。
此设备体积轻小，外形美观，安装方便，可根据现场进行校准，现场使用具有极大的灵活性。
可开发的数据端口协议，只需环保局给出平台端口，协议相互对接后，即可对接环保局平台。
3.数据采集处理单元该单元是整套系统的中枢，对所收取的监测数据进行判别、检查和存储；对采集的监测数据按照统计要求进行统计分析处理，将处理后的数据上报至云平台，并控制参数的本地化显示，实现环境参数与视频监控画面的融合；4.LED屏显示单元：实时监测数据现场显示，给施工单位、城市居民以警示作用；予施工单位和城市居民自查、自控提供数据支撑；达到噪声环境超标及时控制降低功能，5.数据展示平台本系统的监测数据不仅可以上报至各级政府的数据云平台，更能与现场的监控视频相融合，将现场的环境参数以字符形式显示在视频监控画面上，实现本地环境参数与本地视频的融合，将环境参数以字符形式叠加显示在摄像机的视频画面上，并能随视频一起存储，防篡改，只要能够调取现场的视频，环境参数即可展示在视频监控画面上。

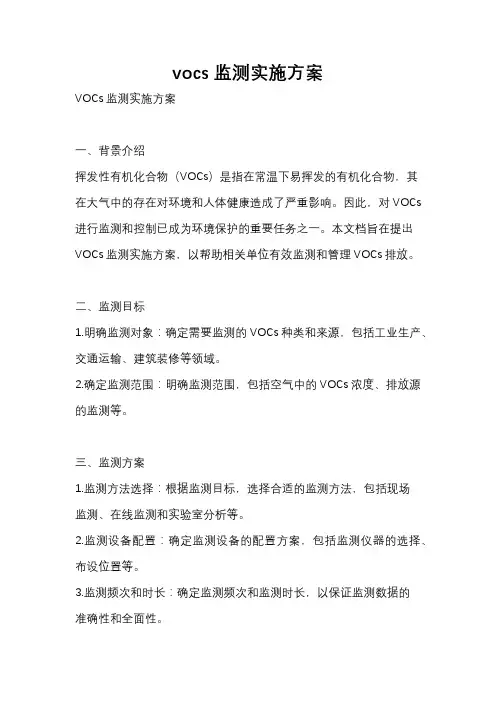

vocs监测实施方案VOCs监测实施方案一、背景介绍挥发性有机化合物（VOCs）是指在常温下易挥发的有机化合物，其在大气中的存在对环境和人体健康造成了严重影响。
因此，对VOCs 进行监测和控制已成为环境保护的重要任务之一。
本文档旨在提出VOCs监测实施方案，以帮助相关单位有效监测和管理VOCs排放。
二、监测目标1.明确监测对象：确定需要监测的VOCs种类和来源，包括工业生产、交通运输、建筑装修等领域。
2.确定监测范围：明确监测范围，包括空气中的VOCs浓度、排放源的监测等。
三、监测方案1.监测方法选择：根据监测目标，选择合适的监测方法，包括现场监测、在线监测和实验室分析等。
2.监测设备配置：确定监测设备的配置方案，包括监测仪器的选择、布设位置等。
3.监测频次和时长：确定监测频次和监测时长，以保证监测数据的准确性和全面性。
四、监测数据处理1.监测数据采集：建立监测数据采集系统，确保监测数据的及时性和准确性。
2.数据分析和评估：对监测数据进行分析和评估，及时发现异常情况并采取相应的控制措施。
3.监测报告编制：编制监测报告，对监测数据进行总结和分析，提出改进建议和控制措施。
五、监测管理1.监测计划制定：制定VOCs监测计划，包括监测的时间节点、监测的内容和目标等。
2.监测责任分工：明确监测的责任人和分工，确保监测工作的顺利进行。
3.监测结果应用：将监测结果应用于环境管理和控制工作中，为相关决策提供科学依据。
六、监测效果评估1.评估指标确定：确定VOCs监测的评估指标，包括VOCs浓度变化、排放源控制效果等。
2.效果评估方法：选择合适的评估方法，对监测效果进行定量和定性评估。
3.效果评估报告：编制监测效果评估报告，为监测工作的改进提供依据。
七、总结与展望VOCs监测工作是环境保护的重要组成部分，通过科学、规范的监测实施方案，可以有效掌握VOCs的排放情况，为环境保护和健康管理提供重要依据。
未来，我们将不断改进监测方案，提高监测效率和准确性，为环境保护事业贡献更大的力量。
VOCs在线监测系统方案1. 系统简介VOCs（挥发性有机物）在线监测系统是一种用于实时监测和分析空气中挥发性有机物浓度的系统。
该系统利用现代化的传感器和数据处理技术，可以实时监测空气中的VOCs浓度，并将数据传输到监测中心进行分析和处理。
本文档将介绍VOCs在线监测系统的方案。
2. 系统组成VOCs在线监测系统由以下组件组成：2.1 传感器传感器是VOCs在线监测系统的核心组件，用于测量空气中的VOCs浓度。
传感器通常采用化学传感原理，如基于电化学或光学原理的传感器。
传感器具有高灵敏度、快速响应和稳定性等特点，可以准确地监测空气中的VOCs浓度。
2.2 数据采集设备数据采集设备用于接收传感器的信号，并将其转化为数字信号进行处理和存储。
数据采集设备通常具有多个输入通道，可以同时接收多个传感器的信号。
数据采集设备还具有数据存储功能，可以将监测数据保存到本地或远程服务器。
2.3 数据传输模块数据传输模块用于将监测数据从数据采集设备传输到监测中心。
数据传输模块可以通过有线或无线网络进行数据传输。
常用的数据传输方式包括以太网、无线局域网和移动网络等。
2.4 监测中心监测中心是VOCs在线监测系统的数据处理和管理中心。
监测中心接收来自数据传输模块的监测数据，并进行数据分析和处理。
监测中心可以生成监测报告、实时监测图表和预警信息等。
同时，监测中心还提供远程访问接口，用户可以通过Web界面或移动应用程序访问监测数据和报告。
3. 系统工作流程VOCs在线监测系统的工作流程如下：1.传感器测量空气中的VOCs浓度，并将数据发送到数据采集设备。
2.数据采集设备将监测数据转化为数字信号，并存储到本地或远程服务器。
3.数据传输模块将监测数据从数据采集设备传输到监测中心。
4.监测中心接收监测数据，并进行数据分析和处理。
5.监测中心生成监测报告、实时监测图表和预警信息等。
6.用户通过Web界面或移动应用程序访问监测数据和报告。
挥发性有机物监测方案一、引言挥发性有机物（Volatile Organic Compounds，简称VOCs）是一类常见的空气污染物，其对人体健康和环境都具有潜在的危害。
为了保护公众的健康和环境的可持续发展，制定一个高效可行的VOCs监测方案至关重要。
本文将就VOCs监测的目的、方法及注意事项进行探讨。
二、监测目的VOCs监测的目的是准确判断环境中VOCs的浓度水平，用于评估其对人体健康和环境的风险程度。
监测结果将为相关决策提供科学依据，同时监测结果的公示也有助于引发公众对环境保护的关注。
三、监测方法1. 定点监测定点监测是指在事先确定的监测点进行采样和分析，旨在了解特定区域内VOCs的浓度变化趋势。
在选择监测点时，应综合考虑环境特征、人群活动状况等因素，并确保监测的代表性和可比性。
采样方式可以选择袋式采样、吸附管采样等，采样时间和频率应根据情况来确定。
2. 移动监测移动监测是通过携带便携式VOCs监测设备对不同区域进行快速监测，旨在获取更全面的VOCs数据。
移动监测可根据需求设置不同的监测路线和监测时间，以获得更具代表性的样本。
在进行移动监测时，应注意避开干扰源，避免浓度异常的样本影响监测结果的准确性。
3. 室内监测室内监测是针对建筑室内空气中VOCs浓度的监测，可以帮助评估室内空气质量是否合格。
室内监测需要选择合适的监测仪器，并按照相应的规范进行操作。
监测结果应与相关室内空气质量标准进行对比，以判断是否存在超标情况。
四、注意事项1. 选择合适的仪器设备VOCs监测需要使用精密的仪器设备，因此在选择时应综合考虑精度、准确度和稳定性等因素，并确保设备符合相关质量认证标准。
2. 校准和质控在进行监测前，必须对仪器进行校准，以确保监测结果的准确性。
同时，还应定期进行质控实验，以验证监测结果的可靠性和准确性。
3. 数据分析与报告监测结束后，应对采集到的数据进行统计和分析，并生成专业的监测报告。
报告应包括监测目的、方法、结果和分析，同时也要注意报告的可读性和易懂性，以方便相关人员理解和应用。
VOCs在线监测方案引言挥发性有机化合物（VOCs）是指在常温下易挥发成气体形式的有机化合物。
VOCs的排放会对环境和人类健康造成负面影响，因此对VOCs进行在线监测具有重要意义。
本文将介绍一种基于现有技术的VOCs在线监测方案。
方案概述本方案基于气体传感器和云平台技术，实现对VOCs进行实时、准确的在线监测。
方案主要包括传感器采集模块、数据传输模块和数据处理与展示模块。
传感器采集模块传感器采集模块负责采集VOCs浓度数据。
可以选用多种类型的传感器，如化学传感器、半导体传感器等。
传感器选择应根据监测需求和预算情况进行综合考虑。
采集到的数据可以通过模拟输出或数字信号输出方式进行传输。
数据传输模块数据传输模块负责将传感器采集的数据传输至云平台。
可以选择使用无线网络、以太网或者蜂窝网络等方式进行数据传输。
传输方式应根据监测场景和网络条件确定。
数据处理与展示模块数据处理与展示模块负责对传感器采集的数据进行处理和展示。
首先需要对原始数据进行滤波处理，去除噪声和异常数据。
然后可以根据需要进行数据分析和算法处理，如求平均值、求最大值、异常检测等。
最后，将处理后的数据通过云平台进行展示和存储，可以利用数据可视化技术，如图表、地图等方式展示监测结果。
云平台云平台是本方案的核心部分，用于接收、存储和展示采集到的数据。
可以选择使用公有云平台（如AWS、阿里云等）或者私有云平台。
云平台应具备数据存储和处理能力，并能提供API接口，方便其他系统或应用程序进行数据访问和集成。
安全性和可靠性VOCs在线监测方案对数据的安全性和可靠性要求较高。
在数据传输过程中，应采用安全加密协议，保证数据传输的机密性和完整性。
在云平台方面，应具备数据备份、容灾和恢复机制，确保数据的可靠性和可用性。
结论本文介绍了一种基于气体传感器和云平台技术的VOCs在线监测方案。
该方案通过传感器采集VOCs浓度数据，并通过数据传输模块将数据传输至云平台。
在云平台上，对数据进行处理和展示，实现实时、准确的VOCs监测。

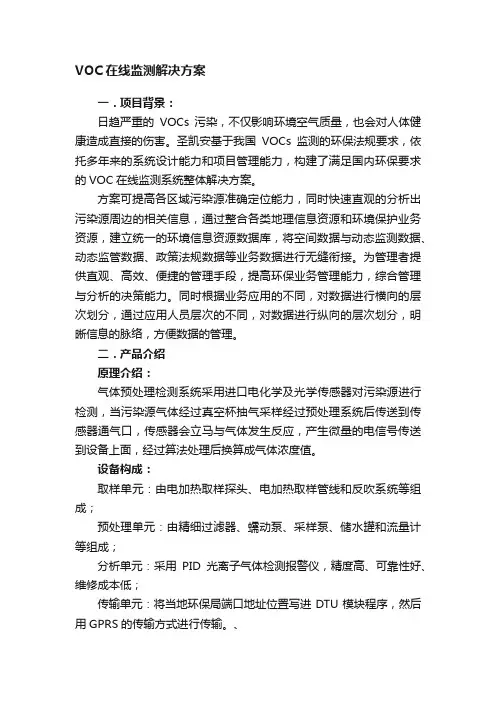

VOC在线监测解决方案一．项目背景：日趋严重的VOCs污染，不仅影响环境空气质量，也会对人体健康造成直接的伤害。
圣凯安基于我国VOCs监测的环保法规要求，依托多年来的系统设计能力和项目管理能力，构建了满足国内环保要求的VOC在线监测系统整体解决方案。
方案可提高各区域污染源准确定位能力，同时快速直观的分析出污染源周边的相关信息，通过整合各类地理信息资源和环境保护业务资源，建立统一的环境信息资源数据库，将空间数据与动态监测数据、动态监管数据、政策法规数据等业务数据进行无缝衔接。
为管理者提供直观、高效、便捷的管理手段，提高环保业务管理能力，综合管理与分析的决策能力。
同时根据业务应用的不同，对数据进行横向的层次划分，通过应用人员层次的不同，对数据进行纵向的层次划分，明晰信息的脉络，方便数据的管理。
二．产品介绍原理介绍：气体预处理检测系统采用进口电化学及光学传感器对污染源进行检测，当污染源气体经过真空杯抽气采样经过预处理系统后传送到传感器通气口，传感器会立马与气体发生反应，产生微量的电信号传送到设备上面，经过算法处理后换算成气体浓度值。
设备构成：取样单元：由电加热取样探头、电加热取样管线和反吹系统等组成；预处理单元：由精细过滤器、蠕动泵、采样泵、储水罐和流量计等组成；分析单元：采用PID光离子气体检测报警仪，精度高、可靠性好、维修成本低；传输单元：将当地环保局端口地址位置写进DTU模块程序，然后用GPRS的传输方式进行传输。
、该系统可实时统计各区域、各监测点的设备数据，实现对VOCs 排放区域整体监控，污染物扩散趋势推算，排放源解析等功能，同时结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发、建立全面化、精细化、信息化、智能化的区域在线监测平台，实现对控制污染源无组织排放，减少大气污染等综合管理，为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策。
系统主要由数据采集与感知层、通信网络传输层、智慧层、云平台应用层四层构成，如下图所示：1. 数据采集层采集烟气参数数据、汇总所有的气体浓度信息和工作状态信息同时生成报表、存储数据、记录历史数据，实现对系统监控组网、网络通信协议、网络接口服务、网络平台管理、监控数据远程实时采集等软件的集成。

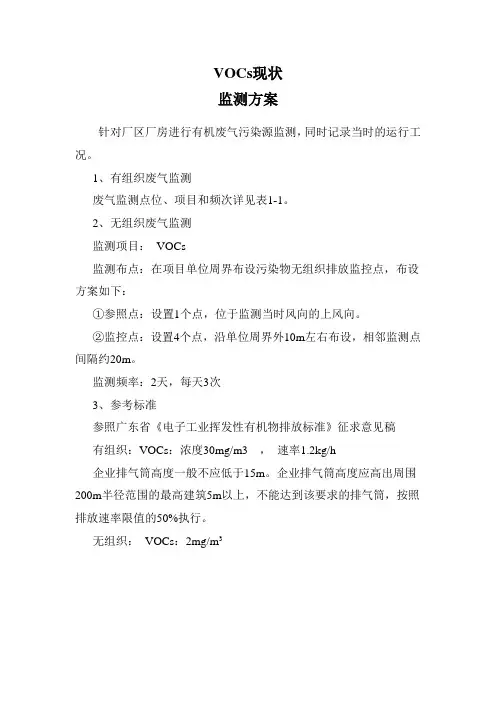

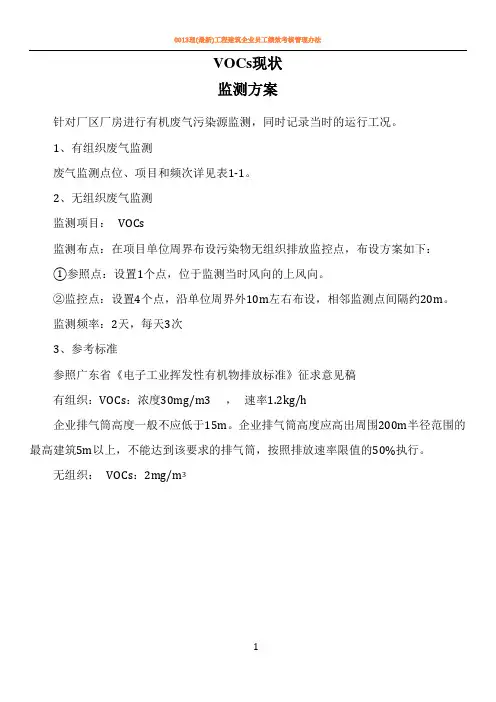

VOCs现状
监测方案
针对厂区厂房进行有机废气污染源监测，同时记录当时的运行工况。
1、有组织废气监测
废气监测点位、项目和频次详见表1-1。
2、无组织废气监测
监测项目：VOCs
监测布点：在项目单位周界布设污染物无组织排放监控点，布设方案如下：
①参照点：设置1个点，位于监测当时风向的上风向。
②监控点：设置4个点，沿单位周界外10m左右布设，相邻监测点间隔约20m。
监测频率：2天，每天3次
3、参考标准
参照广东省《电子工业挥发性有机物排放标准》征求意见稿
有组织：VOCs：浓度30mg/m3 ，速率1.2kg/h
企业排气筒高度一般不应低于15m。
企业排气筒高度应高出周围200m半径范围的最高建筑5m以上，不能达到该要求的排气筒，按照排放速率限值的50%执行。
无组织：VOCs：2mg/m3
表1-1 有组织废气监测点位、项目和频次（2天，每天3次）
注：2天，每天3次
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。

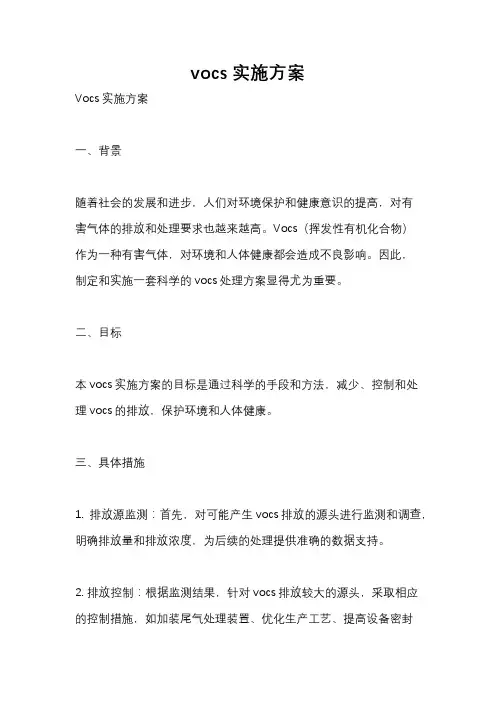

vocs实施方案Vocs实施方案一、背景随着社会的发展和进步，人们对环境保护和健康意识的提高，对有害气体的排放和处理要求也越来越高。
Vocs（挥发性有机化合物）作为一种有害气体，对环境和人体健康都会造成不良影响。
因此，制定和实施一套科学的vocs处理方案显得尤为重要。
二、目标本vocs实施方案的目标是通过科学的手段和方法，减少、控制和处理vocs的排放，保护环境和人体健康。
三、具体措施1. 排放源监测：首先，对可能产生vocs排放的源头进行监测和调查，明确排放量和排放浓度，为后续的处理提供准确的数据支持。
2. 排放控制：根据监测结果，针对vocs排放较大的源头，采取相应的控制措施，如加装尾气处理装置、优化生产工艺、提高设备密封性等，以减少vocs的排放。
3. 处理技术选择：针对vocs的种类和排放量，选择合适的处理技术，如吸附、催化氧化、燃烧等，将vocs转化为无害物质或者回收利用。
4. 设备更新改造：对于老化和效率低下的设备，进行更新和改造，提高设备的处理效率和能耗利用率，减少vocs的排放。
5. 定期检测和维护：建立vocs排放监测和设备维护保养制度，定期对排放源和处理设备进行检测和维护，确保其正常运行和处理效果。
6. 应急预案：制定vocs泄漏和事故应急预案，建立应急响应机制，一旦发生vocs泄漏事故，能够及时有效地进行处置和应对，最大限度地减少损失。
四、实施步骤1. 制定vocs排放调查计划，明确监测范围和方法。
2. 根据监测结果，制定排放控制和处理方案。
3. 更新改造设备，引进先进的处理技术和设备。
4. 建立监测和维护制度，培训相关人员。
5. 制定应急预案，进行演练和评估。
五、预期效果经过上述措施的实施，预计可以显著减少vocs的排放量，改善环境质量，减少对人体健康的影响，提升企业的社会责任形象，为可持续发展做出贡献。
六、总结vocs实施方案的制定和实施，是环境保护和健康保障的重要举措。

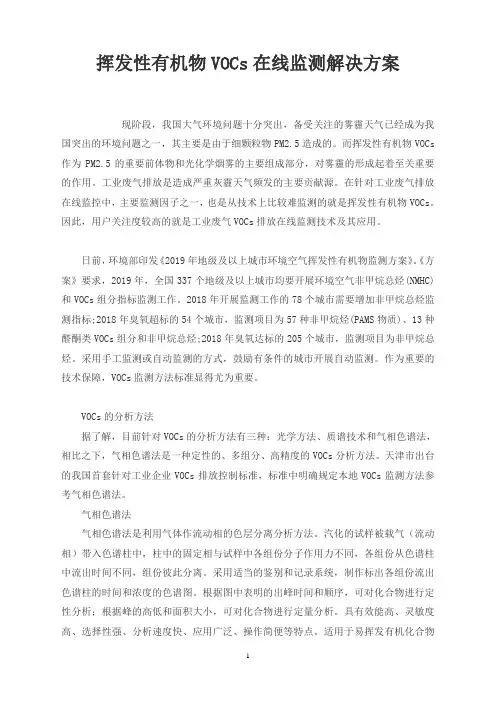

挥发性有机物VOCs在线监测解决方案现阶段，我国大气环境问题十分突出，备受关注的雾霾天气已经成为我国突出的环境问题之一，其主要是由于细颗粒物PM2.5造成的。
而挥发性有机物VOCs 作为PM2.5的重要前体物和光化学烟雾的主要组成部分，对雾霾的形成起着至关重要的作用。
工业废气排放是造成严重灰霾天气频发的主要贡献源。
在针对工业废气排放在线监控中，主要监测因子之一，也是从技术上比较难监测的就是挥发性有机物VOCs。
因此，用户关注度较高的就是工业废气VOCs排放在线监测技术及其应用。
日前，环境部印发《2019年地级及以上城市环境空气挥发性有机物监测方案》。
《方案》要求，2019年，全国337个地级及以上城市均要开展环境空气非甲烷总烃(NMHC)和VOCs组分指标监测工作。
2018年开展监测工作的78个城市需要增加非甲烷总烃监测指标;2018年臭氧超标的54个城市，监测项目为57种非甲烷烃(PAMS物质)、13种醛酮类VOCs组分和非甲烷总烃;2018年臭氧达标的205个城市，监测项目为非甲烷总烃。
采用手工监测或自动监测的方式，鼓励有条件的城市开展自动监测。
作为重要的技术保障，VOCs监测方法标准显得尤为重要。
VOCs的分析方法据了解，目前针对VOCs的分析方法有三种：光学方法、质谱技术和气相色谱法，相比之下，气相色谱法是一种定性的、多组分、高精度的VOCs分析方法。
天津市出台的我国首套针对工业企业VOCs排放控制标准，标准中明确规定本地VOCs监测方法参考气相色谱法。
气相色谱法气相色谱法是利用气体作流动相的色层分离分析方法。
汽化的试样被载气（流动相）带入色谱柱中，柱中的固定相与试样中各组份分子作用力不同，各组份从色谱柱中流出时间不同，组份彼此分离。
采用适当的鉴别和记录系统，制作标出各组份流出色谱柱的时间和浓度的色谱图。
根据图中表明的出峰时间和顺序，可对化合物进行定性分析；根据峰的高低和面积大小，可对化合物进行定量分析。
