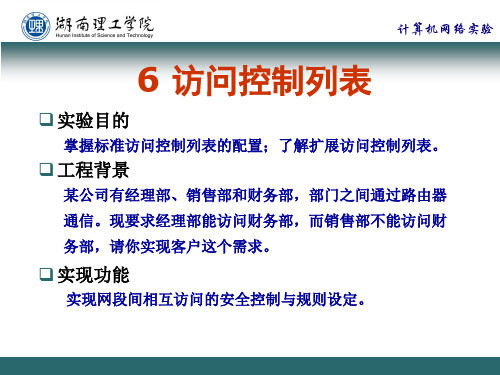

第六讲 访问控制列表.0

如何设置局域网的访问控制列表局域网（Local Area Network，LAN）是一个相对独立的网络环境，通常是在企业、学校或家庭中使用的。

为了保护局域网的安全性，访问控制列表（Access Control List，ACL）是一项非常重要的设置。

通过ACL，我们可以限制局域网中设备的访问权限，确保只有授权的设备可以进入网络。

本文将详细介绍如何设置局域网的访问控制列表，以帮助您增强网络的安全性。

一、了解访问控制列表的概念与作用访问控制列表是一种网络安全技术，用于控制网络资源访问的权限。

它可以根据特定的规则来限制或允许设备、用户或者应用程序对网络资源的访问。

访问控制列表的作用主要体现在以下两个方面：1.1 设备过滤：ACL可以根据设备的MAC地址、IP地址或其他特征信息，对设备的访问进行过滤，只允许特定的设备进入局域网。

1.2 服务控制：ACL可以根据设备或用户对特定服务（如Web访问、邮件服务等）的访问策略进行控制，确保只有授权的设备或用户能够使用。

二、设置局域网的访问控制列表要设置局域网的访问控制列表，我们可以采取以下步骤：2.1 确定访问控制策略：在设置ACL之前，需要明确访问控制的策略，即要允许哪些设备或用户进入网络，要限制哪些设备或用户的访问。

根据实际需求，可以制定具体的策略，例如只允许特定的MAC地址进入局域网。

2.2 配置ACL规则：根据策略进行ACL规则的配置。

ACL规则通常包括源地址、目标地址和许可或拒绝的动作。

2.3 应用ACL规则：将配置好的ACL规则应用到局域网的相关设备上，以生效。

2.4 监测和更新ACL：定期监测ACL的效果，对ACL规则进行必要的更新和优化，以保持网络的安全性。

三、常见的访问控制列表配置场景以下是几种常见的访问控制列表配置场景：3.1 基于MAC地址的ACL：通过指定允许或拒绝特定MAC地址的方式进行访问控制，适用于对设备进行细粒度控制的场景。

3.2 基于IP地址的ACL：通过指定允许或拒绝特定IP地址的方式进行访问控制，适用于对特定IP地址进行控制的场景。

访问控制列表访问控制列表是应用在路由器接口的指令列表，这些指令列表用来告诉路由器哪些数据包可以接收、哪些数据包需要拒绝。

定义访问控制是网络安全防范和保护的主要策略，它的主要任务是保证网络资源不被非法使用和访问。

它是保证网络安全最重要的核心策略之一。

访问控制涉及的技术也比较广，包括入网访问控制、网络权限控制、目录级控制以及属性控制等多种手段。

访问控制列表（ACL）是应用在路由器接口的指令列表。

这些指令列表用来告诉路由器哪能些数据包可以收、哪能数据包需要拒绝。

至于数据包是被接收还是拒绝，可以由类似于源地址、目的地址、端口号等的特定指示条件来决定。

访问控制列表不但可以起到控制网络流量、流向的作用，而且在很大程度上起到保护网络设备、服务器的关键作用。

作为外网进入企业内网的第一道关卡，路由器上的访问控制列表成为保护内网安全的有效手段。

此外，在路由器的许多其他配置任务中都需要使用访问控制列表，如网络地址转换（Network Address Translation，NAT）、按需拨号路由（Dial on Demand Routing，DDR）、路由重分布（Routing Redistribution）、策略路由（Policy-Based Routing，PBR）等很多场合都需要访问控制列表。

访问控制列表从概念上来讲并不复杂，复杂的是对它的配置和使用，许多初学者往往在使用访问控制列表时出现错误。

几种访问控制列表的简要总结1.标准IP访问控制列表一个标准IP访问控制列表匹配IP包中的源地址或源地址中的一部分，可对匹配的包采取拒绝或允许两个操作。

编号范围是从1到99的访问控制列表是标准IP访问控制列表。

2.扩展IP访问控制列表扩展IP访问控制列表比标准IP访问控制列表具有更多的匹配项，包括协议类型、源地址、目的地址、源端口、目的端口、建立连接的和IP优先级等。

编号范围是从100到199的访问控制列表是扩展IP访问控制列表。

第十章访问控制列表配置教学目的：1.了解访问控制列表的作用2.了解标准访问控制列表与扩展访问列表的异同3.掌握访问控制列表的原理4.掌握访问列表的配置方法知识点：1.访问列表2.包过滤3.流量控制4.通配掩码10.1 访问控制列表(access-list)一、访问列表的作用访问控制列表是在使用路由技术的网络中，识别和过滤进入到网络或发出去的符合规定条件的数据流量，以决定是否允许发送或丢弃数据流量。

访问控制是控制流量的一种方法，是实现防火墙的重要手段。

二、访问列表的应用1.在物理接口上应用访问控制列表实现流量控制。

2.在虚拟终端线路接口(vty)应用访问控制列表，实现对登录用户的控制。

3.还可以应用到队列技术、按需拨号、VPN、NA T等。

三、访问列表的工作流程1.进方向上的工作流程：2.出方向上的工作流程：四、访问列表的控制条件根据IP数据包中包含的信息，可以对数据包的源IP地址、目的IP地址、被路由的协议类型、数据要访问的端口等作为判断条件。

五、访问列表执行流程访问控制列表实际上是一些列判断语句，被过滤的数据包会一个个和这些条件语句进行比较，当符合条件则执行操作(permit或deny )；否则进行下一条件判断。

六、注意事项1.访问控制列表的列表号指出是哪种协议的访问控制列表。

即每种协议(IP、IPX等)定义一个访问控制列表。

2.一个访问控制列表的配置是每协议、每接口、每方向的。

每种协议可以定义进出两个控制访问控制列表。

3.访问控制列表的顺序决定了对数据包控制顺序。

4.在访问控制列表最后，有一条隐含的“全部拒绝”命令，因此在控制列表里至少有一条“允许”语句。

5.访问控制列表只能过滤穿过路由器的数据流量，不能过滤路由器本身发出的数据包。

10.2 访问控制列表分类访问控制列表有两种类型：标准访问控制列表、扩展访问控制列表。

✓标准访问控制列表判断条件是数据包的源IP地址，只能过滤来自某个网络或主机的数据包。

访问控制列表AccessList路由器使用访问控制列表（ACL）来识别数据流，然后对其进行过滤、加密、分类或转换，以更好地管理和控制网络的功能。

标准访问列表：编号1-99或1300-1999，只检查分组的源地址，允许或禁止整个协议簇的分组通过。

扩展访问列表：编号100-199或2000-2699，检查分组的源地址、目标地址、协议、端口号和其他参数。

重点：1、入站访问列表的效率比出站访问列表高；2、路由器按顺序自上而下地处理访问列表中的语句；3、将具体条件放在一般性条件前，将常发生的条件放在不常发生的条件前；4、访问列表的最后有一条隐式的deny语句（access-list 1 deny any），分组将被禁止通过；5、新添的语句总被放在访问列表末尾，隐式的前面；6、使用编号访问列表时不能有选择性的删除其中一条语句，但使用名称访问列表可以（IOS11.2以上）；7、在每个接口的每个方向上针对每种协议的访问列表只能有一个，同一个接口上可以有多个访问列表，但必须是针对不同协议的。

等价写法:access-list 1 deny 172.16.4.3 0.0.0.0 = access-list 1 deny host 172.16.4.3 access-list 1 permit 0.0.0.0 255.255.255.255 = access-list permit any拒绝172.16.1.1访问192.168.1.1上的telnet服务，其余主机可以：rt(config)#access-list 101 deny tcp host 172.16.1.1 host 192.168.1.1 eq telnet rt(config)#access-list 101 permit ip any any172.16.x.y,当x为偶数，y为奇数时允许，其他拒绝：rt(config)#access-list 1 permit 172.16.0.1 0.0.254.254rt(config)#access-list 1 deny 172.16.0.0 0.0.255.255命名列表：rt(config)#ip access-list standard list_namert(config-std-nacl)#permit 1.1.0.1 0.0.254.254rt(config-std-nacl)#deny 1.1.0.0 0.0.255.255access-list 有关收藏Chapter9 Managing Traffic with Access ListsIntroduction to Access Lists访问列表(access list,ACL)的主要作用是过滤你不想要的数据包.设置ACL的一些规则:1.按顺序的比较,先比较第一行,再比较第二行..直到最后1行2.从第一行起,直到找到1个符合条件的行;符合以后,其余的行就不再继续比较下去3.默认在每个ACL中最后1行为隐含的拒绝(deny),如果之前没找到1条许可(permit)语句,意味着包将被丢弃.所以每个ACL必须至少要有1行permit语句,除非你想想所有数据包丢弃2种主要的访问列表:1.标准访问列表(standard access lists):只使用源IP地址来做过滤决定2.扩展访问列表(extended access lists):它比较源IP地址和目标IP地址,层3的协议字段,层4端口号来做过滤决定利用ACL来过滤,必须把ACL应用到需要过滤的那个router的接口上,否则ACL是不会起到过滤作用的.而且你还要定义过滤的方向,比如是是想过滤从Internet到你企业网的数据包呢还是想过滤从企业网传出到Internet的数据包呢?方向分为下面2种:1.inbound ACL:先处理,再路由2.outbound ACL:先路由,再处理一些设置ACL的要点:1.每个接口,每个方向,每种协议,你只能设置1个ACL2.组织好你的ACL的顺序,比如测试性的最好放在ACL的最顶部3.你不可能从ACL从除去1行,除去1行意味你将除去整个ACL,命名访问列表(named access lists)例外(稍后介绍命名访问列表)4.默认ACL结尾语句是deny any,所以你要记住的是在ACL里至少要有1条permit语句5.记得创建了ACL后要把它应用在需要过滤的接口上6.ACL是用于过滤经过router的数据包,它并不会过滤router本身所产生的数据包7.尽可能的把IP标准ACL放置在离目标地址近的地方;尽可能的把IP扩展ACL放置在离源地址近的地方Standard Access Lists介绍ACL设置之前先介绍下通配符掩码(wildcard masking).它是由0和255的4个8位位组组成的.0代表必须精确匹配,255代表随意,比如:172.16.30.0 0.0.0.255,这个告诉router前3位的8位位组必须精确匹配,后1位8位位组的值可以为任意值.如果你想指定172.16.8.0到172.16.15.0,则通配符掩码为0.0.7.255(15-8=7)配置IP标准ACL,在特权模式下使用access-lists [范围数字] [permit/deny] [any/host]命令.范围数字为1到99和1300到1999;permit/deny分别为允许和拒绝;any为任何主机,host为具体某个主机(需要跟上IP地址)或某1段我们来看1个设置IP标准ACL的实例:router有3个LAN的连接1个Internet的连接.现在,销售部的用户不允许访问金融部的用户,但是允许他们访问市场部和Internet连接.配置如下:Router(config)#access-list 10 deny 172.16.40.0 0.0.0.255Router(config)#access-list 10 permit any注意隐含的deny any,所以末尾这里我们要加上permit any,any等同于0.0.0.0 255.255.255.255.接下来把ACL应用在接口上,之前说过了尽可能的把IP标准ACL放置在离目标地址近的地方,所以使用ip access-group命令把ACL 10放在E1接口,方向为出,即out.如下:Router(config)#int e1Router(config-if)#ip access-group 10 outControlling VTY(Telnet) Access使用IP标准ACL来控制VTY线路的访问.配置步骤如下:1.创建个IP标准ACL来允许某些主机可以telnet2.使用access-class命令来应用ACL到VTY线路上实例如下:Router(config)#access-list 50 permit 172.16.10.3Router(config)#line vty 0 4Router(config-line)#access-class 50 in如上,进入VTY线路模式,应用ACL,方向为进来,即in.因为默认隐含的deny any,所以上面的例子,只允许IP地址为172.16.10.3的主机telnet到router上Extended Access Lists扩展ACL:命令是access-list [ACL号] [permit/deny] [协议] [源地址] [目标地址] [操作符] [端口] [log].ACL号的范围是100到199和2000到2699;协议为TCP,UDP等,操作符号有eq(表等于),gt(大于),lt(小于)和neq(非等于)等等;log为可选,表示符合这个ACL,就记录下这些日志来看1个配置扩展ACL的实例:假如要拒telnet和FTP到绝位于金融部的主机172.16.30.5,配置如下:Router(config)#access-list 110 deny tcp any host 172.16.30.5 eq 21Router(config)#access-list 110 deny tcp any host 172.16.30.5 eq 23Router(config)#access-list 110 permit ip any any记住默认隐含的deny all.应用到E1接口,注意方向为out,如下:Router(config)#int e1Router(config-if)#ip access-group 110 outNamed Access Lists命名访问列表是创建标准和扩展访问列表的另外1种方法.它允许你使用命名的方法来创建和应用标准或者扩展访问列表.使用ip access-list命令来创建,如下:Router(config)#ip access-list ?extended Extended Acclogging Control access list loggingstandard Standard Access ListRouter(config)#ip access-list standard ?<1-99> Standard IP access-list numberWORD Access-list nameRouter(config)#ip access-list standard BlockSalesRouter(config-std-nacl)#?Standard Access List configuration commands:default Set a command to its defaultsdeny Specify packets to rejectexit Exit from access-list configuration modeno Negate a command or set its defaultpermit Specify packets to forwardRouter(config-std-nacl)#deny 172.16.40.0 0.0.0.255Router(config-std-nacl)#permit anyRouter(config-std-nacl)#exitRouter(config)#^ZRouter#sh run(略)!ip access-list standard BlockSalesdeny 172.16.40.0 0.0.0.255permit any!(略)接下来应用到接口上,如下:Router(config)#int 1Router(config-if)#ip access-group BlockSales outRouter(config-if)#^ZRouter#Monitoring Access Lists一些验证ACL的命令,如下:1.show access-list:显示router上配置了的所有的ACL信息,但是不显示哪个接口应用了哪个ACL的信息2.show access-list [number]:显示具体第几号ACL信息,也不显示哪个接口应用了这个ACL3.show ip interface:只显示IP访问列表信息4.show ip interface:显示所有接口的信息和配置的ACL信息5.show ip interface [接口号]:显示具体某个接口的信息和配置的ACL信息6.show running-config:显示DRAM信息和ACL信息,以及接口对ACL的应用信息.关于RIP路由选择信息协议（Routing Information Protocol）是一种距离矢量路由选择协议，使用跳数作为度量值来选择路径，最大跳数15跳，最多6条路径间负载均衡。

访问控制列表(ACL)基本的配置以及详细讲解2009-09-22 00:02:26标签：控制列表配置职场休闲【网络环境】网络时代的高速发展，对网络的安全性也越来越高。

西安凌云高科技有限公司因为网络建设的扩展，因此便引入了访问控制列表(ACL)来进行控制，作为网络管理员我们应该怎么来具体的实施来满足公司的需求呢？【网络目的】明白ACL访问控制列表的原理、以及正确的配置；按照网络拓扑图的要求来正确的连接设备。

创建访问控制列表来满足我们所定义的需求；【网络拓扑】【实验步骤】第一步：配置Router1的端口IP地址：（注意：在配置之前我们先要明白ACL访问控制列表的工作原理；ACL访问控制列表的原理是它是以包过滤技术，在路由器上读取OSI7层模型的第三层和第四层包头中的信息，根据自己预先定义好的规则，对包进行过滤，从而来达到访问控制的目的。

我们在配置IP地址的时候肯定会不明白为什么所配置的I P地址不在一个网段？但是又怎么样才能让它们互相通信？根据拓扑图：我们所看到的E0/1和E0/2和E0/0它们分别互连着交换机、PC 机而我们这样做的原因就是为了ACL访问控制列表对流量的归类，AC L通过在接口路由器上接口出控制数据包是转发还是丢弃，来过滤通信流量。

路由器根据ACL访问控制列表中的条件来检测通过路由器的数据包是，从而来决定该数据包是转发还是丢弃！！！）第二步：配置Router2的端口IP地址：（注意：ACL访问控制列表分为最基本的两种，它们是标准访问控制列表和扩展访问控制列表：标准访问控制列表和扩展访问控制列表有什么区别呢?标准的访问控制列表检查被路由器的源地址。

结果是基于源网络/子网/主机的IP地址，来决定该数据包是转发还是拒绝该数据包；它所使用1~99之间的数字作为表号。

扩展访问控制列表是对数据包的源地址和目的地址均进行检查，它也可以检查特定的协议、端口号以及其他的修改参数。

它所使用的是100~199之间的数字作为表号；我们在这里只对标准访问控制列表和扩展访问控制列表进行说明；还有一些例如：基于时间的访问控制列表基于动态访问控制列表等一些新的类型、ACL的定义的是基于协议的。

访问控制列表1、访问控制列表的概念访问控制列表（Access Control List，ACL) 是路由器接口的指令列表，用来控制端口进出的数据包。

访问列表（access-list）就是一系列允许和拒绝条件的集合，通过访问列表可以过滤发进和发出的信息包的请求，实现对路由器和网络的安全控制。

路由器一个一个地检测包与访问列表的条件，在满足第一个匹配条件后，就可以决定路由器接收或拒收该包。

2、ACL的作用1）ACL可以限制网络流量、提高网络性能。

2）ACL提供对通信流量的控制手段。

3）ACL是提供网络安全访问的基本手段。

4）ACL可以在路由器端口处决定哪种类型的通信流量被转发或被阻塞。

3、ACL的分类ACL包括两种类型:1)标准访问列表：只检查包的源地址。

2)扩展访问列表：既检查包的源地址，也检查包的目的地址，也可以检查特殊的协议类型、端口以及其他参数，具有更大的自由度。

4、ACL的执行过程一个端口执行哪条ACL，这需要按照列表中的条件语句执行顺序来判断。

如果一个数据包的报头跟表中某个条件判断语句相匹配，那么后面的语句就将被忽略，不再进行检查。

数据包只有在跟第一个判断条件不匹配时，它才被交给ACL中的下一个条件判断语句进行比较。

如果匹配（假设为允许发送），则不管是第一条还是最后一条语句，数据都会立即发送到目的接口。

如果所有的ACL判断语句都检测完毕，仍没有匹配的语句出口，则该数据包将视为被拒绝而被丢弃。

5、ACL的取值范围在路由器配置中，标准ACL和扩展ACL的区别是由ACL的表号来体现的，下表指出了每种协议所允许的合法表号的取值范围。

6、正确放置ACLACL通过过滤数据包并且丢弃不希望抵达目的地的数据包来控制通信流量。

然而，网络能否有效地减少不必要的通信流量，这还要取决于网络管理员把ACL放置在哪个地方。

1）标准ACL要尽量靠近目的端。

2）扩展ACL要尽量靠近源端。

7、ACL的配置ACL的配置分为两个步骤：1）第一步:在全局配置模式下，使用下列命令创建ACL：Router (config)# access-list access-list-number {permit | deny } {test-conditions}其中，access-list-number为ACL的表号。
