过程控制工程复习要点

过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。

建筑工程施工过程质量控制要点1.施工组织设计：在施工前制定施工组织设计方案，明确施工各阶段的施工工艺、工序、工期等内容，合理安排施工流程，保证施工进度和质量。

2.材料采购管理：施工过程中需要大量的原材料，选择合格的供应商，严格按照建筑材料的标准进行采购和验收。

对于特殊材料，应提前进行试验和鉴定，确保材料的质量符合要求。

3.工序验收：在施工过程中，对于每个工序的验收非常重要。

验收人员应具备相关专业知识和技能，对工序的质量进行全面检查，确保施工过程中没有隐藏的质量问题。

4.施工工艺控制：施工过程中需要严格控制工艺流程，按照施工图纸和工程规范要求进行施工。

施工人员应按照要求进行施工，严禁漏项、错项、乱项的发生。

5.现场管理：现场管理是施工过程中质量控制的关键环节。

应建立完善的现场管理制度，包括施工许可、安全管理、材料管理、机械设备管理等，确保施工现场的秩序和安全。

6.质量抽查和检测：在施工过程中，应进行质量抽查和检测，对关键部位和关键工序进行严格抽查和检测，发现问题及时整改，确保施工质量。

7.环境保护：在施工过程中，应严格遵守环境保护法规，采取措施减少噪音、粉尘、废水等对环境的污染，保护周边环境的安全和卫生。

8.培训和教育：施工队伍中的人员应具备相应的专业知识和技能，定期进行培训和教育，提高施工人员的整体素质和质量意识，确保他们能够按照规范进行施工。

9.管理体系建设：应在施工过程中建立健全的质量管理体系，明确各个职责和工作程序，设立质量监控点和质量控制点，确保施工质量可控。

10.质量档案管理：在施工完毕后，应建立完善的质量档案管理系统，将施工过程中的各项记录、检测报告、验收证明等归档保存，便于后期的审查和维护。

以上是建筑工程施工过程质量控制的一些要点，只有做好施工过程中的质量控制，才能确保建筑工程的质量和安全。

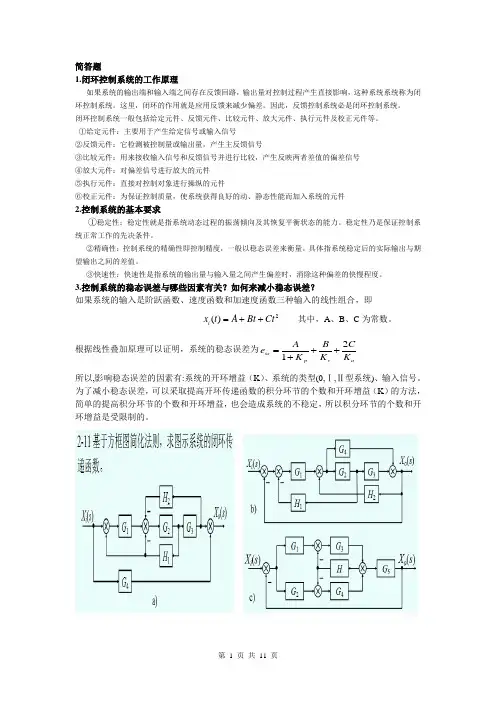

简答题1.闭环控制系统的工作原理如果系统的输出端和输入端之间存在反馈回路，输出量对控制过程产生直接影响，这种系统系统称为闭环控制系统。

这里，闭环的作用就是应用反馈来减少偏差。

因此，反馈控制系统必是闭环控制系统。

闭环控制系统一般包括给定元件、反馈元件、比较元件、放大元件、执行元件及校正元件等。

①给定元件：主要用于产生给定信号或输入信号 ②反馈元件：它检测被控制量或输出量，产生主反馈信号③比较元件：用来接收输入信号和反馈信号并进行比较，产生反映两者差值的偏差信号 ④放大元件：对偏差信号进行放大的元件 ⑤执行元件：直接对控制对象进行操纵的元件⑥校正元件：为保证控制质量，使系统获得良好的动、静态性能而加入系统的元件2.控制系统的基本要求①稳定性：稳定性就是指系统动态过程的振荡倾向及其恢复平衡状态的能力。

稳定性乃是保证控制系统正常工作的先决条件。

②精确性：控制系统的精确性即控制精度，一般以稳态误差来衡量。

具体指系统稳定后的实际输出与期望输出之间的差值。

③快速性：快速性是指系统的输出量与输入量之间产生偏差时，消除这种偏差的快慢程度。

3.控制系统的稳态误差与哪些因素有关？如何来减小稳态误差？如果系统的输入是阶跃函数、速度函数和加速度函数三种输入的线性组合，即2()i x t A Bt Ct =++ 其中，A 、B 、C 为常数。

根据线性叠加原理可以证明，系统的稳态误差为21ss p v aA B C e K K K =+++所以,影响稳态误差的因素有:系统的开环增益（K ）、系统的类型(0,Ⅰ,Ⅱ型系统)、输入信号。

为了减小稳态误差，可以采取提高开环传递函数的积分环节的个数和开环增益（K ）的方法，简单的提高积分环节的个数和开环增益，也会造成系统的不稳定，所以积分环节的个数和开环增益是受限制的。

课本P145 例4.5第11 页共11 页。

自动化专业0706 班专用复习资料，未经允许，各打印部不得翻印、备份。

1不得翻印、传播，请自重。

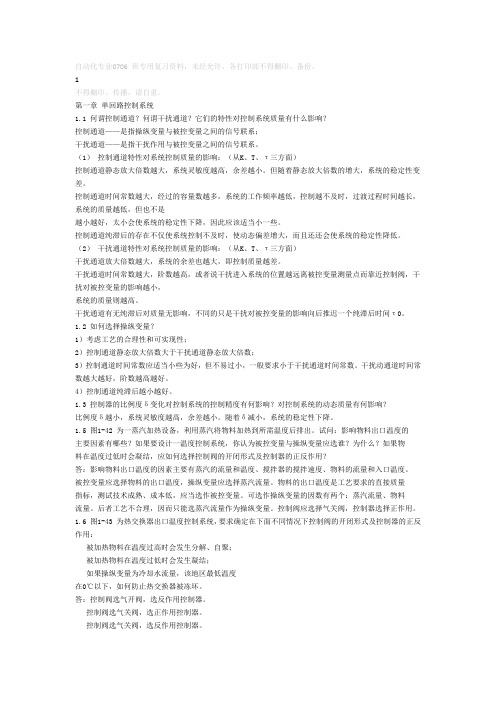

第一章单回路控制系统1.1 何谓控制通道？何谓干扰通道？它们的特性对控制系统质量有什么影响？控制通道——是指操纵变量与被控变量之间的信号联系；干扰通道——是指干扰作用与被控变量之间的信号联系。

（1）控制通道特性对系统控制质量的影响：（从K、T、τ三方面）控制通道静态放大倍数越大，系统灵敏度越高，余差越小。

但随着静态放大倍数的增大，系统的稳定性变差。

控制通道时间常数越大，经过的容量数越多，系统的工作频率越低，控制越不及时，过渡过程时间越长，系统的质量越低，但也不是越小越好，太小会使系统的稳定性下降，因此应该适当小一些。

控制通道纯滞后的存在不仅使系统控制不及时，使动态偏差增大，而且还还会使系统的稳定性降低。

（2）干扰通道特性对系统控制质量的影响：（从K、T、τ三方面）干扰通道放大倍数越大，系统的余差也越大，即控制质量越差。

干扰通道时间常数越大，阶数越高，或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀，干扰对被控变量的影响越小，系统的质量则越高。

干扰通道有无纯滞后对质量无影响，不同的只是干扰对被控变量的影响向后推迟一个纯滞后时间τ0。

1.2 如何选择操纵变量？1）考虑工艺的合理性和可实现性；2）控制通道静态放大倍数大于干扰通道静态放大倍数；3）控制通道时间常数应适当小些为好，但不易过小，一般要求小于干扰通道时间常数。

干扰动通道时间常数越大越好，阶数越高越好。

4）控制通道纯滞后越小越好。

1.3 控制器的比例度δ变化对控制系统的控制精度有何影响？对控制系统的动态质量有何影响？比例度δ越小，系统灵敏度越高，余差越小。

随着δ减小，系统的稳定性下降。

1.5 图1-42 为一蒸汽加热设备，利用蒸汽将物料加热到所需温度后排出。

试问：影响物料出口温度的主要因素有哪些？如果要设计一温度控制系统，你认为被控变量与操纵变量应选谁？为什么？如果物料在温度过低时会凝结，应如何选择控制阀的开闭形式及控制器的正反作用？答：影响物料出口温度的因素主要有蒸汽的流量和温度、搅拌器的搅拌速度、物料的流量和入口温度。

Kao7.流体动力过程是指遵循流体力学规律的过程，它涉及泵、压缩机、风机、管道和阀门等过程设备与元件。

流体是气体和液体的总称，包括哪几个方面的性质?答：1）流动性：切应力作用下流体会变形，且无恢复原状的能力。

2）压缩性：温度不变时，流体的体积随压力增大而缩小的性质3）膨胀性：压力不变时，流体的体积随温度升高而增大的性质4）黏性：运动的流体，在相邻的流层接触面上，形成阻碍流层相对运动的等值而反向的摩擦力。

反应了流体在运动状态下抵抗剪切变形速率的能力，它是运动流体产生机械能损失的根源。

1.产品的分类1）社会经济过程中的全部产品通常又可分为四类，即硬件产品、软件产品、流程性材料产品和服务型产品（国际标准化组织，ISO/DIS9000：2000）。

2）所谓“流程性材料”是指以流体（气、液、粉体等）形态存在的材料。

3）过程工业是加工制造流程性材料产品的现代制造业。

2.制造业的划分，按照“技术特征” 可将制造业分为哪两类？1）一类是以物质的化学、物理和生物转化，生成新的物质产品或转化物质的结构形态，多为流程性材料产品，产品计量不计件，连续操作，生产环节具有一定的不可分性，可统称为过程工业（过程制造业），如涉及化学资源和矿产资源利用的产业（石油化工、冶金）等；2）另一类是以物件的加工和组装为核心的产业，根据机械电子原理加工零件并装配成产品，但不改变物质的内在结构，仅改变大小和形状，产品计件不计量，多为非连续操作，这类工业可统称为装备制造业。

3）二者关系：过程制造业为装备制造业提供原材料，同时装备制造业为过程制造业提供制造装备3.过程工业包含的基本过程：1）流体动力过程：遵循流体力学规律的过程，涉及泵、压缩机、管道、阀门等。

2）热量传递过程：遵循传热学规律的过程，涉及换热器。

3）质量传递过程：遵循传质规律的过程，涉及干燥、蒸馏、浓缩、萃取。

4）动量传递过程：遵循动量传递及固体力学规律的过程，涉及固体物料的输送、粉碎、造粒等。

施工过程质量控制的要点施工过程中的质量控制是确保工程质量的关键。

以下是施工过程质量控制的要点：1.施工组织和管理：良好的施工组织和管理是质量控制的基础。

包括制定详细的施工计划，明确责任分工，合理安排施工进度，确保施工过程的有序进行。

2.施工人员素质：施工人员的素质直接影响到工程质量。

要求施工人员具备专业知识和技能，严格遵守施工规范和标准，提高工作责任感和积极性。

3.施工材料选择和管理：选择优质的施工材料是保证工程质量的前提。

需要根据设计要求和工程特点，选择合适的材料，并进行严格的质量检测和管理，确保材料符合标准要求。

4.施工工艺和工序控制：合理的施工工艺和工序控制是保证工程质量的关键。

需要制定详细的施工工艺流程和施工工序控制方案，确保每个施工环节都按照规范和要求进行。

5.施工现场管理：施工现场管理是质量控制的重点。

需要建立完善的现场管理制度，包括施工现场巡查、安全管理、质量检查等，及时发现和解决问题，确保施工质量。

6.施工质量检测和验收：施工过程中的质量检测和验收是质量控制的重要环节。

需要制定详细的质量检测方案和验收标准，对施工过程中的关键节点进行检测和验收，确保工程质量符合要求。

7.质量问题处理和整改：对于施工过程中出现的质量问题，需要及时处理和整改。

包括分析问题原因，采取相应的纠正措施，确保问题得到彻底解决，避免对工程质量造成影响。

8.施工记录和档案管理：施工过程中的记录和档案管理是质量控制的重要依据。

需要及时记录施工过程中的关键信息，包括施工日志、检测报告、整改记录等，并进行规范的档案管理，以备后期查阅和分析。

9.施工质量监督和考核：施工质量监督和考核是保证质量控制有效实施的重要手段。

需要建立健全的监督机制，包括内部监督和外部监督，对施工过程中的质量进行监督和考核，及时发现和纠正问题。

10.经验总结和改进：施工过程质量控制是一个不断改进的过程。

需要及时总结施工经验，分析问题和不足，并进行相应的改进措施，不断提高施工质量和效率。

第1篇一、工程前期准备1. 项目策划：明确工程目标、范围、进度、质量、安全、环境等方面的要求，制定详细的施工组织设计和施工方案。

2. 设计审查：对设计方案进行审查，确保设计合理、安全、经济，满足施工要求。

3. 施工图审查：对施工图进行审查，确保施工图与设计一致，符合施工规范。

4. 材料设备采购：根据工程需求，选择合格的供应商，确保材料设备质量。

5. 施工队伍选择：选择具备相应资质、经验丰富的施工队伍，确保施工质量。

二、施工过程控制1. 施工进度控制：严格按照施工计划进行施工，确保工程按期完成。

2. 施工质量控制：严格执行施工规范和标准，确保工程质量。

3. 安全生产控制：加强施工现场安全管理，确保施工人员生命安全。

4. 环境保护控制：遵循环保法规，采取措施减少施工对环境的影响。

5. 旁站监理：对关键工序、关键部位进行旁站监理，及时发现并解决问题。

6. 工程变更管理：对工程变更进行审批，确保变更合理、合法。

7. 质量验收：按照规范和标准进行质量验收，确保工程质量。

三、施工后期控制1. 工程收尾：完成工程收尾工作，确保工程符合验收条件。

2. 验收移交：按照验收标准进行工程验收，确保工程质量合格。

3. 工程保修：按照保修期要求，对工程质量问题进行保修。

4. 工程结算：按照合同约定，进行工程结算。

5. 工程档案管理：整理工程档案，确保档案完整、准确。

四、关键环节控制要点1. 施工准备阶段：确保施工方案合理、施工队伍具备相应资质、材料设备质量合格。

2. 施工过程：严格控制施工进度、质量、安全、环保等方面，确保工程顺利进行。

3. 施工验收阶段：严格按照验收标准进行验收，确保工程质量合格。

4. 施工后期：做好工程收尾、保修、结算等工作，确保工程顺利交付。

总之，工程施工全过程控制要点主要包括工程前期准备、施工过程控制、施工后期控制等方面。

在实际施工过程中，要严格按照规范和标准进行操作，加强质量控制，确保工程顺利进行。

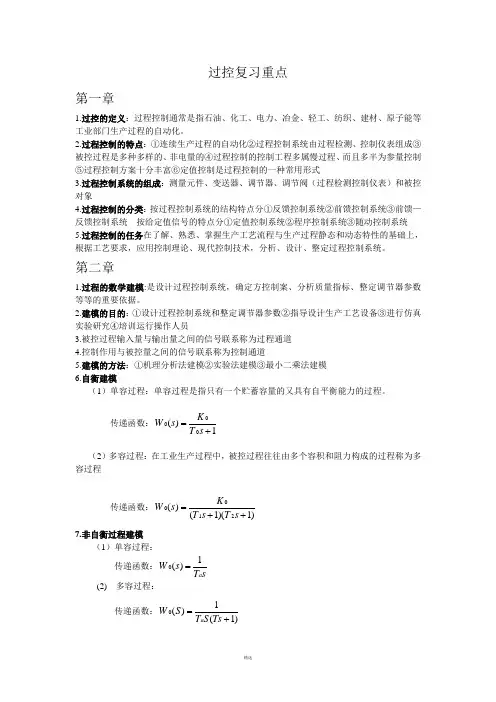

过控复习重点第一章1.过控的定义：过程控制通常是指石油、化工、电力、冶金、轻工、纺织、建材、原子能等工业部门生产过程的自动化。

2.过程控制的特点：①连续生产过程的自动化②过程控制系统由过程检测、控制仪表组成③被控过程是多种多样的、非电量的④过程控制的控制工程多属慢过程、而且多半为参量控制⑤过程控制方案十分丰富⑥定值控制是过程控制的一种常用形式3.过程控制系统的组成：测量元件、变送器、调节器、调节阀（过程检测控制仪表）和被控对象4.过程控制的分类：按过程控制系统的结构特点分①反馈控制系统②前馈控制系统③前馈—反馈控制系统 按给定值信号的特点分①定值控制系统②程序控制系统③随动控制系统5.过程控制的任务在了解、熟悉、掌握生产工艺流程与生产过程静态和动态特性的基础上，根据工艺要求，应用控制理论、现代控制技术，分析、设计、整定过程控制系统。

第二章1.过程的数学建模:是设计过程控制系统，确定方控制案、分析质量指标、整定调节器参数等等的重要依据。

2.建模的目的：①设计过程控制系统和整定调节器参数②指导设计生产工艺设备③进行仿真实验研究④培训运行操作人员3.被控过程输入量与输出量之间的信号联系称为过程通道4.控制作用与被控量之间的信号联系称为控制通道5.建模的方法：①机理分析法建模②实验法建模③最小二乘法建模6.自衡建模（1）单容过程：单容过程是指只有一个贮蓄容量的又具有自平衡能力的过程。

传递函数：1)(000+=s T K s W（2）多容过程：在工业生产过程中，被控过程往往由多个容积和阻力构成的过程称为多容过程传递函数：)1)(1()(2100++=s T s T K s W 7.非自衡过程建模（1）单容过程：传递函数：s T s W a 1)(0=(2) 多容过程：传递函数：)1(1)(0+=Ts S T S W a8.最小二乘法的基本原理：出发点是在获得过程或系统的输入、输出数据后，希望求得最佳的参数值，以使系统方程在最小方差意义上与输入、输出数据相拟合，采用实际观察值替代模型的输出从上式所示的一类模型中找出过程参数向量的估计值，能使模型误差尽可能小的模型。

过程装备与控制⼯程概论期末复习资料过程装备与控制⼯程概论期末复习资料By-⼩喃1、过程与控制⼯程涉及的基本过程有哪些？以及每个过程所涉及的设备？（1）流体动⼒过程：泵、压缩机、风机、管道、阀门（2）热量传递过程：换热器、热交换器（3）质量传递过程：⼲燥、萃取、蒸馏、浓缩、等过程的装备（4）动⼒传递过程：固体物料的的输送、粉碎、造粒等过程的设备（5）热⼒过程：发电、燃烧、冷冻、空⽓分离等过程的设备（6）化学反应过程：换热器、反应器、塔，储罐、压缩机、泵、离⼼机2、流体静⼒学基本⽅程：p=p0+ρgh参数意义：P0表⽰容器内液体压强，p表⽰精致液体内部任⼀点的压强p的⼤⼩与液体本⾝的密度ρ和该点到液⾯的深长h有关。

液压千⽄顶的⼯作原理：根据静压⼒基本⽅程(p=p0+ρgh),盛放在密闭容器内的液体，其外加压强p0发⽣变化时，只要液体仍保持其原来的静⽌状态不变，液体中任⼀点的压强均将发⽣同样⼤⼩的变化。

这就是说，在密闭容器内，施加于静⽌液体上的压强将以等值同时传到各点。

在⽔⼒系统中的⼀个活塞上施加⼀定的压强，必将在另⼀个活塞上产⽣相同的压强增量3、流体流动的基本⽅程，并说明⽅程中个参数的具体意义。

简单介绍流体机械包含的设备。

4、热量传递的⽅式有哪⼏种，并简单叙述各个⽅式的特点？热量传递有热传导、对流传热和辐射传热三种基本⽅式.热传导依靠物质的分⼦、原⼦或电⼦的移动或(和)振动来传递热量,流体中的热传导与分⼦动量传递类似.对流传热依靠流体微团的宏观运动来传递热量,所以它只能在流体中存在,并伴有动量传递.辐射传热是通过电磁波传递热量,不需要物质作媒介.5、什么是过程装备，过程装备与控制⼯程专业的学⽣应该获得哪些⽅⾯的知识和能⼒？请展望过控专业的发展趋势。

（1）过程装备是⼀门研究和实现⼤量⼯业装置的重要学科，它致⼒于将先进的过程⼯艺或者构想通过设计放⼤（或缩⼩）、制造⽽变现实，并保障其⾼效、安全和集约运⾏。

控制工程基础知识点【篇一：控制工程基础知识点】◎控制论与系统论、信息论的发展紧密结合，使控制论的基本概念和方法被应用于各个具体科学领域其研究的对象从人和机器扩展到环境、生态、社会、军事、经济等许多方面，，并将控制论向应用科学方面迅速发展。

其分支科学主要有：工程控制论、生物控制论、社会控制论和经济控制论、大系统理论、人工智能等。

◎闭环控制系统主要由给定环节、比较环节、运算放大环节、执行◎由此可见，系续稳定的充分必要条件是：系统特征方程的根全部具有负实部。

系统的特征根就是系统闭环传递函数的极点，因此，系统稳定的充分必要条件还可以表述为系统闭环传递函数的极点全部位于〔s〕平面的左半平面线性定常系统对正弦输入的稳态响应被称为频率响应，该响应的频率与输入信号的频率相同，幅值和相位相对于输入信号随频率 w 的变化而变化，反映这种变化特性的表达式 x (? ) 和-arctantw 称系统的频率特性，它与系统传递函数的关系将 g(s)中的s 用 jw 歹取代， g(jw)即为系统的频率特性。

环节、被控对象、检测环节（反馈环节）组成◎开环控制反馈及其类型：内反馈、外反馈、正反馈、负反馈。

◎1、从数学角度来看，拉氏变换方法是求解常系数线性微分方程的工具。

可以分别将“微分”与“积分”运算转换成“乘法”和“除法”运算，即把微分、积分方程转换为代数方程。

对于指数函数、超越函数以及某些非周期性的具有不连续点的函数，用古典方法求解比较烦琐，经拉氏变换可转换为简单的初等函数，就很简便。

2、当求解控制系统输入输出微分方程时，求解的过程得到简化，可以同时获得控制系统的瞬态分量和稳态分量。

3、拉氏变换可把时域中的两个函数的卷积运算转换为复频域中两函数的乘法运算。

在此基础上，建立了控制系统传递函数的概念，这一重要概念的应用为研究控制系统的传输问题提供了许多方便。

◎描述系统的输入输出变量以及系统内部各变量之间的数学表达式称为系统的数学模型，各变量间的关系通常用微分方程等数学表达式来描述。

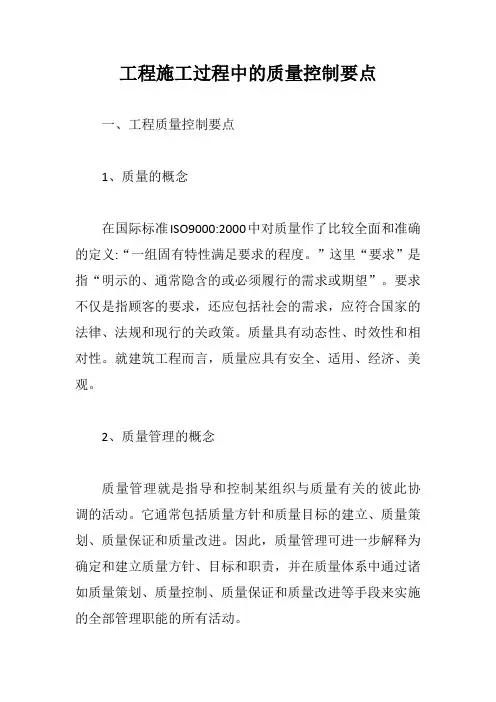

工程施工过程中的质量控制要点一、工程质量控制要点1、质量的概念在国际标准ISO9000:2000中对质量作了比较全面和准确的定义:“一组固有特性满足要求的程度。

”这里“要求”是指“明示的、通常隐含的或必须履行的需求或期望”。

要求不仅是指顾客的要求，还应包括社会的需求，应符合国家的法律、法规和现行的关政策。

质量具有动态性、时效性和相对性。

就建筑工程而言，质量应具有安全、适用、经济、美观。

2、质量管理的概念质量管理就是指导和控制某组织与质量有关的彼此协调的活动。

它通常包括质量方针和质量目标的建立、质量策划、质量保证和质量改进。

因此，质量管理可进一步解释为确定和建立质量方针、目标和职责，并在质量体系中通过诸如质量策划、质量控制、质量保证和质量改进等手段来实施的全部管理职能的所有活动。

二、建设工程项目各阶段对质量形成的影响对于一般产品而言，顾客在市场上直接购置一个最终产品，不介入该产品的生产过程。

而工程的建设过程是十分复杂的，它的顾客(业主、投资者)必须直接介入整个生产过程，参与全过程的、各个环节的、对各种要素的质量管理。

要达到工程项目的目标，得到一个高质量的工程，必须对整个项目过程实施严格控制的质量管理。

质量管理必须达到微观和宏观的统一、过程和结果的统一。

由于项目施工是渐进的过程，因此在建设工程项目质量管理过程中，任何一个方面出现问题，必然会影响后期的质量管理，进而影响工程的质量目标。

工程项目具有周期长的特点，工程质量不是旦夕之间形成的。

工程建设各个阶段紧密衔接且相互制约影响，每一个阶段均对工程质量的形成产生十分重要的影响。

一般来说，工程项目立项、设计、施工和竣工验收等阶段的过程质量应该为使用阶段服务，应该满足使用阶段的要求。

工程建设的不同阶段对工程质量的形成起着不同的作用和影响，具体表现在以下几个方面:1、工程项目立项阶段对工程项目质量的影响项目建议书、可行性研究是建设前期必需的程序，是工程立项的依据，是决定工程项目建设成败与否的首要条件，它关系到工程建设资金保证、时效保证、资源保证，决定了工程设计与施工能否按照国家规定的建设程序、标准来规范建设行为，也关系到工程最终能否达到质量目标和被社会环境所容纳。

一、（每空1分）填空题：1、对于一个比例积分微分（PID）控制器来说，积分时间越小则积分作用越；微分时间越小，则微分作用越。

2、三种常用的均匀控制方案包括、、。

3、常规PID控制器中的P指作用、I指作用、D指作用。

4、用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为，而输送气体并提高其压头的机械称为。

5、工程上常用的几种整定PID控制器参数的方法是、、、。

6、请举出我们曾经学过的三种复杂控制系统：、、。

7、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、、四种。

8、调节阀的固有流量特性主要有、、、四种。

9、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、、四种。

10、单回路控制系统一般由、、、四个环节组成11、常见的传热设备有、、等。

12、要消除系统的稳态误差，通常选用控制器。

13、用来评价控制系统性能优劣的阶跃响应曲线性能指标分别是、、、振荡频率和回复时间等。

14、工程上进行PID控制器参数整定时，随动系统的控制品质要求衰减比为，定值系统中控制品质要求衰减比为。

15、常见的传热设备有、、等。

16、精馏装置一般由、、、等设备组成。

精馏塔产品质量指标选择有直接产品质量指标和两类。

二、选择题（10分，每小题2分）1、成分、温度调节系统的调节规律，通常选用（）。

A. PIB. PDC. PID2、自动控制系统中控制器正、反作用的确定是根据（）。

A．实现闭环回路的正反馈。

B．实现闭环回路的负反馈。

C．系统放大倍数恰到好处D．生产的安全性。

3、单纯的前馈调节是一种能对（）进行补偿的调节系统。

A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化4、分程控制系统常要加装（）来达到分程的目的。

A．调节器 B.变送器 C.阀门定位器5、在某一分离异丁烷与正丁烷的精馏塔中，微小的压力波动也会影响温度的变化，同时压力波动引起的各板上温度变化的方向是一致的，此时应选择（）作为间接质量指标进行控制。

过程控制工程复习资料一、填空题1．过程控制系统一般由控制器、执行器、被控过程或被控对象、测量变送器等环节组成。

2、调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀。

3、自动控制系统按工作原理可分为三类：反馈控制系统、前馈控制系统、前馈-反馈控制系统。

按给定值特点分类可分为三类：定值控制系统、随动控制系统、程序控制系统。

4、过程控制系统方案设计的基本要求是：安全、稳定、经济。

5、过程数学模型的求取方法有三种，分别是：机理法建模、系统辨别法建模、混合法（机理分析+系统辨别）建模。

6、理想流量特性有四类，分别是直线、对数、抛物线、快开。

7、定比值控制系统包括：开环比值控制系统、单闭环比值控制系统和双闭环比值控制系统。

8、控制器参数整定法有：经验法、临界比例度法、衰减振荡法、响应曲线法。

9、根据实践经验的总结发现，除少数无自平衡的对象以外，大多数对象均可用一阶、二阶、一阶加纯滞后、二阶加纯滞后这四种典型的动态特性来加以近似描述。

为进一步简化，也可以将所有的对象的动态特性都简化为一阶加纯滞后的形式，用传递函数可以表示为：（）。

其中K表示对象的静态放大系数，T表示对象的时间常数，表示纯滞后时间。

10、调节器的比例度δ越大，则放大倍数Kc越小，比例调节作用就越弱，过渡过程曲线就越平稳，但余差也越大。

积分时间T i越小，则积分速度越大，积分特性曲线的斜率越大，积分作用越强，消除余差越快，微分时间T d越大，微分作用越强。

11、定值控制系统是按测量与给定偏差大小进行调节的，而前馈调节是按扰动量大小进行调节的；前者是闭环调节，后者是开环调节。

采用前馈-反馈调节的优点是利用前馈调节的及时性和反馈调节的静态准确性。

12、防止几分饱和有哪三种方法：限幅法、外反馈法、积分切除法。

13、测量变送器的要求：准确、快速、可靠。

14、在串级控制系统中，调节器参数的整定方法有：逐次逼近法、两步整定法、一步整定法。

二、选择题1、下列控制系统中，哪些是开环控制(C)，哪些是闭环控制（ABD）A、定值控制B、随动控制C、前馈控制D、程序控制2、对某PI控制系统，为了防止积分饱和，采取下列措施，问哪一条是不起作用的（D）C、采用高低阻幅器 B、采用调节器外部积分反馈法C、采用PI-P调节器D、采用PI-D调节器3、如果甲乙两个广义调节对象的动态特性完全相同（如均为二阶对象），甲采用PI作用调节器，乙采用P作用调节器。

第一章1.过程控制系统：是指工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分等一些过程变量的系统2.控制系统均由测量元件、变送器、调节器、调节阀和被控过程等环节构成。

如果把测量元件、变送器、调节器、调节阀统称为过程检测控制仪表，则一个简单的过程控制系统是由被控过程和过程检测控制仪表两部分组成3.过程控制系统的分类：按被控参数名称，按控制系统完成的功能，按调节器的控制规律，按被控量的多少，按采用常规仪表和计算机按过程控制系统的结构特点来分类：1反馈控制系统：控制系统根据系统被控量的偏差进行工作，偏差值是控制的依据，最后达到消除或减小偏差的目的。

反馈控制系统可以是单回路，也可以是多个闭合回路的多回路控制系统。

2前馈控制系统：直接根据扰动量的大小进行工作按系统结构特点分 1）反馈控制系统 2）前馈控制系统 3）前馈—反馈控制系统按给定值信号特点 1）定制控制系统 2）程序控制系统 3）随动控制系统1-5采用DDZ-Ⅲ电动单元组合仪表。

氧气流量测量信号与供氧量给定值比较得其偏差值，经调节器按某种控制规律运算后输出控制信号，控制调节阀5的开度，改变供氧量的大小，达到控制供氧量的目的。

问：什么叫反馈？正/负反馈？反馈在控制系统中的意义？负反馈（negative feedback）：凡反馈信息的作用与控制信息的作用方向相反，对控制部分的活动起制约或纠正作用的，称为负反馈。

正反馈（positive feedback ）：凡反馈信息的作用与控制信息的作用方向相同，对控制部分的活动起增强作用的，称为正反馈前者使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定第二章1被控过程－被控制的生产工艺设备（加热炉、贮罐）2.数学模型－被控过程在各输入量（控制量、扰动量）作用下，其相应输出量(被控量)变化函数关系的数学表达式。

非参数模型：曲线表示的。

如阶跃响应曲线等。

参数模型：用数学方程式或函数表示的。

名师整理优秀资源特别提醒：无作弊，作弊就没学位了！！！！题型：选择题30分，填空题20分，大题50分知识点：1、自动控制的定义：p12、开环控制、闭环控制、开环控制系统、闭环控制系统的定义以及举例3、自动控制系统的基本组成：图1-224、控制系统的性能指标以及意义：p14-15.5、拉氏变换的性质与定理：p20-22，其中初值定理，终值定理必考，能进行简单的查表法拉氏变换。

形式参考习题2-3 2-56、传递函数的定义：、p33,7、方块图的化简，考点为大题，见下8、开环传递函数、闭环传递函数：p489、典型输入型号：5种p5510、时域性能指标：ts tp tr 超调量四个一阶系统闭环传递函数模型：p5911、，一阶系统单位阶跃响应曲线：图3-8??,，能够将给定的传递函数求出二阶系统的数学模型标准形式：p63 公式12、3-27n P64-66 结合图3-15 13、能够区分无阻尼、临界阻尼、欠阻尼、过阻尼四种情况。

已知二阶系统数学模型求动态性能指标，14、或者已知动态性能指标反求数学模型的参数，参考例题3-2~3-415、系统稳定的充要条件；利用劳斯判据判断系统的稳定性、不稳定根个数等，：p78减少稳态误差的方法：p9516、频率特性的求法、输入信号类型、波德图的绘制，最小相位系统。

17、大题类型：1、画出某一个自动控制系统的方框图。

可以参考p2 例1-1 例1-22、拉斯反变换：参考P23 例2-7~2-9、例2-143、用拉斯变换求解微分方程：参考P29例2-144、建立系统数学模型：参考P27例2-10 2-125、方框图的化简：参考P27例2-20~2-22 。

注：也可以选择采用梅逊公式、已知二阶系统数学模型求动态性能指标，或者已知动态性能指标反求数学模型的参数，6．名师整理优秀资源参考例题3-2~3-47、劳斯判据的应用：例3-8~3-108、绘制bode图，例题4-16~179、根据bode图的对数幅频特性求最小相位系统：例题4-18~191、2型系统的对数幅频特性渐近线斜率为_________________。

建筑工程关键过程控制要点1. 地基与基础工程土方开挖开挖前得好好看看地质勘察报告呀，就像出门看天气预报一样重要呢。

这报告能告诉咱地下的土是啥样的，有没有啥特殊情况。

要是不看就开挖，那就可能像盲人摸象，到处是问题。

开挖的时候，要按照设计的边坡坡度来，可不能随便挖，不然边坡不稳就可能塌方啦。

还有啊，挖到一定深度得做个边坡支护，就像给边坡穿上铠甲一样，保证它不会垮掉。

土方回填也不能马虎。

土料得符合要求，不能有垃圾或者大块的硬块在里面。

回填的时候要分层压实，每层的厚度都得控制好，就像做蛋糕一样，一层一层来，压实度达到设计要求才能保证地基的稳固。

桩基础如果是灌注桩，钻孔的时候要保证孔的垂直度。

要是孔斜了，那桩就可能打歪了，就像盖房子基础歪了，房子肯定不稳呀。

灌注混凝土的时候要连续，不能中断，一旦中断就可能出现断桩的情况，那这根桩就废了。

预制桩打桩的时候，桩的吊运和堆放都要按规定来。

吊运的时候不能磕着碰着，堆放的时候要平整，不然桩身可能就有裂缝了，这桩也就不结实了。

2. 主体结构工程混凝土结构混凝土原材料的质量控制很关键。

水泥的品种、强度等级得符合要求，沙子和石子的含泥量也不能超标。

就像做菜一样，原材料不好，做出来的菜肯定不好吃，混凝土质量不好，那结构肯定不牢固。

混凝土的配合比要准确。

水灰比大了，混凝土强度就低了，而且还容易出现裂缝。

在浇筑混凝土的时候，要振捣密实，不能有蜂窝麻面。

振捣的时候就像给混凝土做按摩一样，要每个角落都照顾到。

混凝土的养护也不能忘。

浇筑完了要及时覆盖和浇水，让混凝土在合适的湿度和温度下慢慢变硬，要是不养护好，混凝土表面就会干裂，就像人的皮肤不保养就会干燥起皮一样。

砌体结构砖或者砌块的质量得过关。

外观要整齐，强度要符合要求。

砌筑的时候灰缝要均匀，饱满度要达到规定标准。

灰缝就像砖与砖之间的胶水一样，如果不饱满，墙体就不牢固。

墙体的拉结筋要按设计要求设置。

拉结筋就像把墙体拉住的小手一样，没有它墙体就可能会开裂或者倒塌。
