至GD-C4-653
单位(子单位)工程名称
1施工单位
检验批编号分部/子分部/分项
(或系统/子系统)

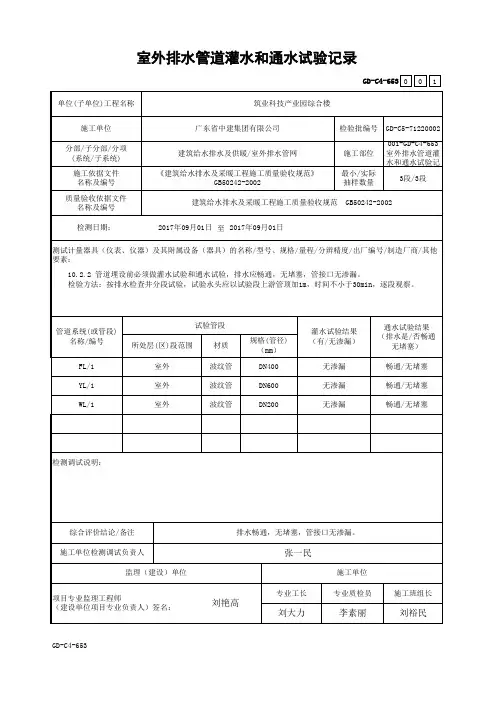

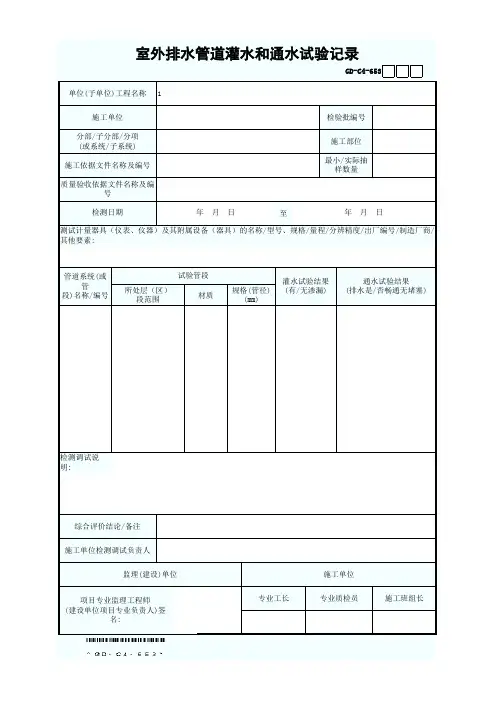

施工部位室外排水管道灌水和通水试验记录
质量验收依据文件名称及编
号
检测日期年 月 日年 月 日施工依据文件名称及编号
最小/实际抽样数量
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/其他要素:
管道系统(或
管
段)名称/编号试验管段灌水试验结果 (有/无渗漏)
通水试验结果 (排水是/否畅通无堵塞)
所处层（区）
段范围材质规格(管径) (mm)检测调试说
明:
综合评价结论/备注
施工单位检测调试负责人
监理(建设)单位
施工单位项目专业监理工程师
(建设单位项目专业负责人)签
名:专业工长专业质检员施工班组长。
室内排水管道灌水和通水试验记录
试验日期：2024年1月10日
试验地点：XX楼XX室
试验人员：张工、李工、王工
试验设备：1.测压仪
2.排水管道系统
3.水源
试验目的：验证室内排水管道系统的密封性和通水性能，确保系统正
常运行并排除潜在的漏水和堵塞问题。
试验步骤：
1.准备工作
检查排水管道系统的安装情况，确保所有连接件紧固，并清理管道内
部的杂物和污垢。
2.灌水试验
使用水源连接到排水管道系统的进水口，逐渐打开水源阀门，将水注
入管道中，直到管道充满水，然后关闭进水口阀门并等待一段时间。
3.检查漏水情况
依次检查排水管道系统的每个连接处和排水口，观察是否有漏水现象。
若发现漏水，立即停止试验，对漏水点进行修复后重新试验。
4.压力保持试验
在关闭进水口阀门后，等待一段时间，观察排水管道系统内部的水位变化情况。
若水位下降较快，可能存在漏水或管道连接不严密的问题，需重新检查排水管道系统。
5.通水试验
逐步打开排水管道系统的各个排水口阀门，确保每个排水口通畅，并观察流出水的情况。
若发现有堵塞或水流不通畅的现象，需要进一步排查原因，并进行清洁或修复。
试验结果：
经过灌水和通水试验，排水管道系统的密封和通水性能良好，没有发现任何漏水和堵塞问题。
系统内的压力保持稳定，水流通畅顺畅。
结论：。
雨水管灌水试验【篇一：排水管道灌水试验记录】排水管道灌水试验记录编号：05?06□□□【篇二：排水管试验】摘要：本人就规范gb50242－2002中对隐蔽或埋地的排水管必须作灌水试验的规定，介绍了通球、通水、灌水等几种试验检查排水管、雨水管是否渗漏是否畅通的方法。
本人在《中国给水排水》2003年3期上发表的论文。
关键词：室内排水雨水通水通球灌水试验建筑排水管道施工一般是按先地下后地上、由下而上的顺序。
当埋地管道铺设完毕后，为了保证其不被损坏和不影响土建及其它工序的施工，必须将开挖的管沟及时回填。
为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的好坏。
国标gb50242－2002第5.2.1条规定：“隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具上边缘或底层地面高度。
”对于多层、高层象酒店等综合性建筑，排水系统很复杂，不仅要对埋地排水管道作灌水试验，而且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，如果渗漏水，不仅修理困难影响使用，而且污染室内环境损失很大。
合格的排水系统应该是严密不漏和畅通不堵。
要达到这一要求，就要在施工过程中，必须要对系统进行一系列的检查、试验措施。
具体地讲，采用灌水及通水的方法检查管道的严密性，验证是否渗漏。
用通球和通水的方法检查管道的通畅性，验证是否堵塞。
下面分别叙述。
1、通球试验对于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装完工后，很难避免较大的异物（如断砖、砂浆块、木块）进入管内，可能造成立管及出户管弯头被堵而导致出水不畅通。
对此，交付使用前可用通球的办法进行检查，方法是将一直径不小于2/3立管直径的橡胶球或木球，用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过主管并从出户弯头处溜出，如能顺利通过，说明主管无堵塞。
如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复作通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-01-00-05-02-01-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-01-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-01-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-04-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-06-00-09-07-01-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：02-04-04-00-05-02-02-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-17-00-05-07-01-01-001 电土施表13.3-7
工程名称：国电宁夏方家庄电厂2×1000MW机组工程编号：01-04-17-00-05-02-02-01-001 电土施表13.3-7。
管道灌水试验记录试验名称：管道灌水试验试验日期：2024年10月10日试验地点：工程施工现场试验参与人员：项目经理、工程师、技术员等一、试验目的二、试验内容1.管道系统漏水试验：通过将管道系统充满水后观察、记录出现的漏水情况，并在降低水压后继续观察，判断是否存在潜在的漏水点。
2.管道系统稳定性试验：在正常使用压力下，观察管道系统是否出现震动、松动等情况，评估管道系统的稳定性。
3.管道系统耐压性能试验：逐步增加管道系统的水压，记录不同压力下管道系统的变形情况，判断管道系统的耐压性能。
三、试验流程1.准备工作a.检查管道系统的管道连接是否牢固，阀门是否正常、无卡死情况。
b.准备所需的灌水设备、管道压力计等试验工具。
c.组织试验人员进行试验安全培训，确保试验过程中的安全性。
2.漏水试验a.开启进水阀门，逐步充满水，观察管道系统是否出现明显的漏水点。
b.记录和标记漏水点位置，对明显漏水点进行修复。
3.稳定性试验a.调整进水阀门，使得管道系统达到正常使用水压。
b.观察管道系统是否出现明显的震动、松动等异常情况。
c.如出现异常情况，立即停止试验，检查管道系统，确定异常原因并进行修复。
4.耐压性能试验a.逐步增加管道系统的水压，记录不同压力下管道系统的变形情况。
b.连续观察管道系统的变形情况，直到达到预定试验压力或管道系统出现异常。
5.试验结果记录a.记录漏水点的数量、位置等细节。
b.记录稳定性试验过程中出现的异常情况，以及异常情况的处理方法。
c.记录不同压力下管道系统的变形情况，包括管道变形量、管道是否出现破裂等情况。
四、试验安全措施1.试验过程中必须佩戴安全帽、手套等个人防护装备，确保人员安全。
2.试验前需排除试验区域的其他人员，确保试验区域的安全性。
3.在试验过程中应加强现场监督，确保试验仪器设备的正常操作以及人员的安全。
五、试验总结通过本次管道灌水试验，我们检验了管道系统的漏水情况、稳定性和耐压性能。
室内排水管道灌水和通水试验记录1. 引言大家好，今天咱们来聊聊室内排水管道的灌水和通水试验。
这可是个大工程，绝对不能小看哦！很多人可能会觉得这只是个简单的水管问题，但其实背后隐藏着不少小秘密和大故事。
让我们一起来揭开这个神秘的面纱，看看排水管道到底在做什么“文章”。
2. 灌水试验2.1 准备工作首先，咱们得做好充分的准备工作。
想象一下，你要在家里做一顿丰盛的晚餐，肯定得提前把菜洗好、锅准备好，对吧？同理，灌水试验也得先把管道清理干净，确保没有杂物和污垢。
这样一来，才能保证我们的“水战”顺利进行！别忘了，水是从哪里来的，这可不是神奇的魔法，而是咱们的自来水管。
2.2 试验过程当一切准备就绪后，咱们就可以开始灌水了。
把水慢慢地倒入排水管道，最好别像是在倒果汁那样猛，慢慢来才是正道。
水一流进管道，大家心里那叫一个忐忑，是不是能顺畅流动呢？这时候你可能会紧张得像是赶考的学生，眼睛一眨不眨地盯着水流。
嘿，别担心，水会告诉你答案的！如果水流顺畅，那就万事大吉；如果出现堵塞，那就得考虑一下“到底哪儿出了问题”。
3. 通水试验3.1 意义与重要性说完灌水，咱们再来说说通水试验。
这可是个“重头戏”！通水试验的目的可不是让水流得欢快，而是要确保排水管道在使用过程中，能应对各种“考验”。
想象一下，如果家里一不小心水管坏了，那可真是要“掉进水里了”。
所以，通水试验非常重要，绝对不能马虎。
3.2 流程与注意事项在进行通水试验的时候，咱们得确保所有的接头、接口都密封良好。
就像给你最爱的饮料加冰块，得小心别把冰块洒得到处都是。
通水的时候，观察水流的速度和方向，一旦发现异常，马上停下，这时候可不能心急火燎，得冷静对待。
若发现漏水，那可真是让人心头一紧，这就得好好查查是哪块儿“叛变”了。
4. 结果与总结经过一系列的测试，最后的结果出乎意料的好，水流畅通无阻，大家都松了一口气！这就像是一次期待已久的旅行，终于到达了目的地，心情自然是愉悦无比。
给排水管道灌水通水试验记录一、实验目的验证排水管道的密封性和排水性能是否符合设计要求，以确保工程质量。
二、实验器材和试验材料1.排水管道：使用工程中安装的排水管道，包括主管道和分支管道。
2.水泵：用于灌水通水的水泵。
3.水表：用于测量水流量。
4.测量工具：包括尺子、量具、水平仪等。
三、实验步骤1.准备工作a.清理排水管道：清理排水管道内的污物和杂物，保证排水畅通。
b.准备设备：安装好水泵和水表，并按照设计要求设置好水泵的启停参数。
2.灌水通水试验a.封堵管道：先封堵分支管道，再封堵主管道出口。
b.灌水：通过启动水泵，将水泵中的水导入排水管道中，逐渐增加水流速度，直到达到设计流量。
c.观察检查：灌水时，观察排水管道是否有渗漏、滴水等情况，如有异常及时进行处理。
d.时间记录：记录开始灌水时间，并定期记录灌水时间间隔，例如每10分钟记录一次，以及每次的灌水流量。
e.观察水表：观察水表的读数，以测量实际的水流量。
3.测量与记录a.管道长度：使用尺子或量具测量排水管道的长度，记录在实验记录表中。
b.管道高度：使用水平仪测量排水管道的高低位置，记录在实验记录表中。
c.管道倾斜度：使用水平仪测量排水管道的倾斜度，记录在实验记录表中。
d.水流速度：根据水表读数和实验时间，计算出水流速度，记录在实验记录表中。
e.管道渗漏：观察排水管道的各个连接点是否有渗漏情况，并记录在实验记录表中。
四、实验结果与分析1.实验时间：记录了开始灌水时间、灌水间隔时间和结束灌水时间。
2.实际水流量：根据水表读数和实验时间计算出的实际水流量。
3.管道长度：测量的排水管道长度。
4.管道高度：测量的排水管道的高低位置。
5.管道倾斜度：测量的排水管道的倾斜度。
6.管道渗漏：记录了排水管道各个连接点的渗漏情况。
根据实验结果进行分析和判断，如果排水管道密封性良好，没有渗漏，且水流畅通，满足设计要求，则实验合格。
若存在渗漏或其他异常情况，则需要进行修复和改进。
排水管道灌水通水试验记录试验目的：测试排水管道系统的密封性和流量情况，确保管道系统正常运行。
试验方法：1.准备工作：a.检查排水管道系统中的阀门、封头、管道连接等部件是否完好。
b.准备所需的水源和排水设备。
2.灌水试验：a.开启主排水阀门，将水源连接到排水管道系统。
b.逐渐调整水源流量，观察管道系统是否出现漏水现象。
c.检查排水管道系统的各个部位，包括管道连接处、阀门、封头等，确保没有漏水点。
d.如果发现漏水点，立即停止试验，并进行修理或更换相关部件。
3.通水试验：a.关闭主排水阀门，将水源切换为进水管道。
b.逐渐调整流入管道的水流量，观察管道系统的流量情况。
c.检查各个排水口的排水情况，确保正常畅通。
d.检查排水管道系统的压力情况，确保在正常范围内。
e.如果发现管道系统流量不足、排水不畅等问题，需要进行调整或修理。
实施人员：试验人员、相关工程师试验结果：根据以上试验方法，我们对排水管道系统进行了灌水和通水试验，结果如下：1.灌水试验：a.在逐渐增大水源流量的过程中，没有发现漏水点，管道系统密封性良好。
b.所有阀门、封头、管道连接处均正常，无需修理或更换。
2.通水试验：a.在逐渐增大进水管道流量的过程中，排水系统的流量逐渐增大，符合设计要求。
b.所有排水口均正常排水，无阻塞情况。
c.排水管道系统的压力情况在正常范围内，无异常现象。
结论：根据灌水和通水试验的结果，排水管道系统的密封性和流量情况良好，符合设计要求。
管道系统可以正常运行，不需要进行修理或改进。
附注：在试验过程中，我们严格按照相关规范和标准进行操作，确保试验的真实可靠。
同时，试验过程中注意安全，确保人员和设备的安全。
说 明
GD2302021SZ
1. 室外排水管道灌水试验及通水试验应符合《建筑给水排水及采暖工程施工质量验收规范》
（GB50242--2002）第10.2.2条的规定：管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞， 管接口无渗漏。
检验方法：按排水检查井分段试验，试验水头应以试验段上游管顶加１ｍ，时间不少于30min，逐段观察2. 排水管道中虽无压，但不应渗漏，长期渗漏处可导致管基下沉，管道悬空，因此要求在施工过程中，在两 检查井间管道安装完毕后，即应做灌水试验。
通水试验是检验排水使用功能的手段，随着从上游不断向下 游做灌水试验的同时，也检验了通水的能力。
检查频率：100﹪
堵塞，
段观察。
，在两断向下。
