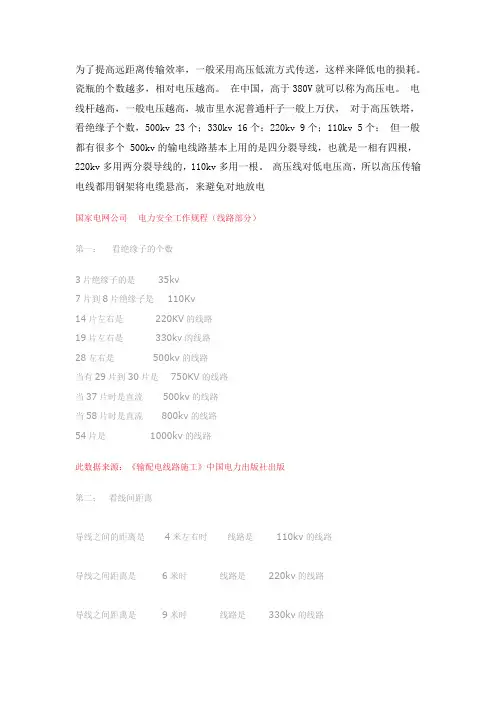

由高压线看电压等级

为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。

瓷瓶的个数越多，相对电压越高。

在中国，高于380V就可以称为高压电。

电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。

高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电国家电网公司电力安全工作规程（线路部分）第一：看绝缘子的个数3片绝缘子的是 35kv7片到8片绝缘子是 110Kv14片左右是220KV的线路19片左右是330kv的线路28左右是500kv的线路当有29片到30片是 750KV的线路当37片时是直流500kv的线路当58片时是直流 800kv的线路54片是1000kv的线路此数据来源：《输配电线路施工》中国电力出版社出版第二：看线间距离导线之间的距离是4米左右时线路是110kv的线路导线之间距离是6米时线路是220kv的线路导线之间距离是9米时线路是330kv的线路导线之间距离是 12米时线路是 500kv的线路注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。

第三：500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，220kv多用两分裂导线的，110kv多用一根。

第四：看铁塔上面的牌子有线路的电压等级。

一分钟教你看输电线路的电压等级输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事。

按照结构来分，输电线路分为架空输电线路和电缆线路。

本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

架空输电线路按照输送电流的性质可分为交流输电和直流输电。

那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。

接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。

分裂导线数越多，输电能力越强，电压等级越高。

1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。

750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。

500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。

220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。

二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。

绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。

每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。

不过如果在高海拔、污秽重的地区，片数会有所增加。

1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。

三看输电线路高度输电线路和地面之间的安全距离都是有规定的，电压等级越高，输电线路架设时的高度越高。

交流电力系统中电压等级分类交流电力系统中的电压等级是指电力输送过程中所采用的电压水平，根据电压的大小和用途的不同，可以将电压等级进行分类。

本文将从高压、中压和低压三个方面介绍交流电力系统中的电压等级分类。

一、高压电压等级高压电压等级一般指电压在110千伏及以上的电力输送系统。

高压电力系统主要用于电力输送的长距离传输和大容量供电。

在高压电力系统中，常见的电压等级有220千伏、330千伏、500千伏等。

高压电力系统具有输送能力强、输电损耗小的特点，一般用于大型发电厂向城市及工矿企业供电。

二、中压电压等级中压电压等级一般指电压在1千伏至110千伏之间的电力输送系统。

中压电力系统主要用于电力输送的中短距离传输和中小容量供电。

在中压电力系统中，常见的电压等级有6千伏、10千伏、35千伏等。

中压电力系统具有输送能力适中、可靠性高的特点，广泛用于城市供电、农村电网以及工矿企业的供电。

三、低压电压等级低压电压等级一般指电压在220伏或以下的电力输送系统。

低压电力系统主要用于电力输送的短距离传输和小容量供电。

在低压电力系统中，常见的电压等级有220伏、380伏等。

低压电力系统具有输送能力较小、安全性高的特点，主要用于家庭、商业、办公等场所的供电。

根据电压等级的不同，交流电力系统中的设备和技术要求也会有所差异。

在高压电力系统中，需要采用高压设备，如高压变电站、高压电缆等，以及相应的保护控制技术，确保电力的稳定输送。

在中压电力系统中，需要采用中压设备，如中压开关设备、电缆线路等，以及适用于中压电力系统的保护控制技术。

在低压电力系统中，需要采用低压设备，如低压开关设备、配电柜等，以及适用于低压电力系统的保护控制技术。

除了以上分类的电压等级，交流电力系统中还存在一些特殊的电压等级。

例如，超高压电力系统指电压在800千伏及以上的电力输送系统，用于远距离大容量的电力传输。

此外，还有特高压、特高压直流等特殊电压等级，用于特定的电力输送场景。

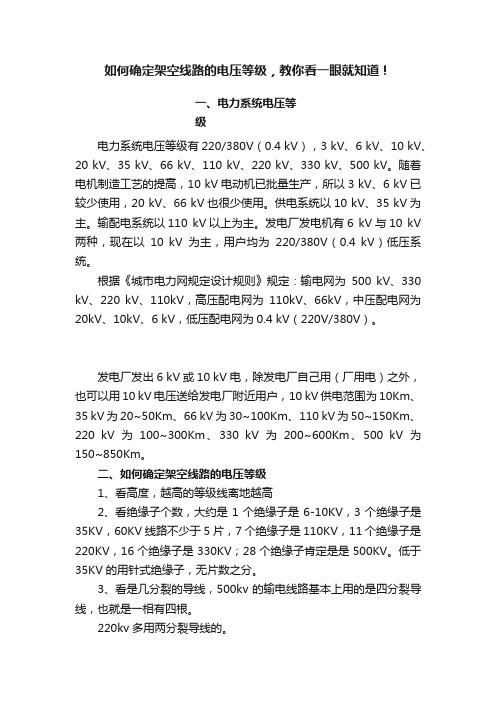

如何确定架空线路的电压等级，教你看一眼就知道！一、电力系统电压等级电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV 两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

二、如何确定架空线路的电压等级1、看高度，越高的等级线离地越高2、看绝缘子个数，大约是1个绝缘子是6-10KV，3个绝缘子是35KV，60KV线路不少于5片，7个绝缘子是110KV，11个绝缘子是220KV，16个绝缘子是330KV；28个绝缘子肯定是是500KV。

低于35KV的用针式绝缘子，无片数之分。

3、看是几分裂的导线，500kv的输电线路基本上用的是四分裂导线，也就是一相有四根。

220kv多用两分裂导线的。

110kv多用一根。

10KV架空线路通常用的是10-12米的单水泥电杆和针式绝缘子，电杆之间的直线距离在70-80米左右，10KV没有铁架子，就是一根电线杆，上面三根高压线，农村常见；35KV架空线路通常用的是15米的单或双水泥电杆（也用少量的小型铁塔，高度在15-20米以内）和2-3片蝶式绝缘子电杆之间的直线距离在120米左右；220KV肯定是一个巨大的铁塔，220KV架空线路通常用的是30米以上的铁塔和长串的蝶式绝缘子，铁塔之间的直线距离在200米以上；三、架空电力线路保护区指导线边线向两侧延伸一定距离所形成的两平行线内的距离，具体范围如下：500kV 20m220kV 15m110kV 10m35kV 10m在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。

电力工程公司解答如何区分电压等级
电压等级（voltage class）电力系统及电力设备的额定电压级别系列。

额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。

电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统本身仍能能正常运行。

目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV，750kV，1000KV。

电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。

通常将35kV及35kV以上的电压线路称为送电线路。

例如湘能电力使用的电压等级为220V
10kV及其以下的电压线路称为配电线路。

将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。

我国规定安全电压为36V、24V、12V三种。

高压电压等级的划分一、简介高压电压是指电压大于1000V的电压，广泛应用于电力系统、工业制造、交通运输等领域。

根据电压等级的不同，高压电压可以分为不同级别，每个级别都有其特定的用途和安全要求。

本文将围绕高压电压等级的划分展开叙述，以期为读者提供全面的了解和参考。

二、超高压电压等级超高压电压等级一般指电压大于1000kV的电压，主要用于特高压输电系统。

超高压输电系统以其高效、远距离传输电力的特点，在电力系统中扮演着重要的角色。

超高压电压等级的划分主要考虑输电距离和传输功率的需求，以及线路的安全性和经济性。

超高压电压等级的发展对于提高电力系统的传输效率、降低能源损耗具有重要意义。

三、特高压电压等级特高压电压等级一般指电压在500kV至1000kV之间的电压，主要用于特高压输电系统和特高压直流输电系统。

特高压输电系统相比超高压输电系统，具有输电损耗小、线路占地面积小、环境影响小等优势。

特高压电压等级的划分依据主要是基于输电距离、传输功率、线路安全性和经济性等因素。

特高压电压等级的应用将进一步提高电力系统的可靠性和输电效率。

四、高压电压等级高压电压等级一般指电压在110kV至500kV之间的电压，主要用于电力系统中的高压输电和变电站。

高压输电系统在电力系统中起到电能传输和分配的作用，是电网的重要组成部分。

高压电压等级的划分主要与电力系统的输电距离、传输功率、电力负荷等因素有关。

高压电压等级的应用能够提高电力的传输效率、降低线路损耗，并满足不同区域的用电需求。

五、中压电压等级中压电压等级一般指电压在10kV至110kV之间的电压，主要用于城市配电和工业用电。

中压电压等级的划分主要考虑电力负荷和配电需求，以及输电线路的安全性和经济性。

中压电压等级的应用方便了城市和工业区域的用电，提高了电力供应的可靠性和稳定性。

六、低压电压等级低压电压等级一般指电压在1000V以下的电压，主要用于家庭、商业和轻工业用电。

低压电压等级的划分主要考虑用电负荷和配电需求，以及电力安全和用户需求。

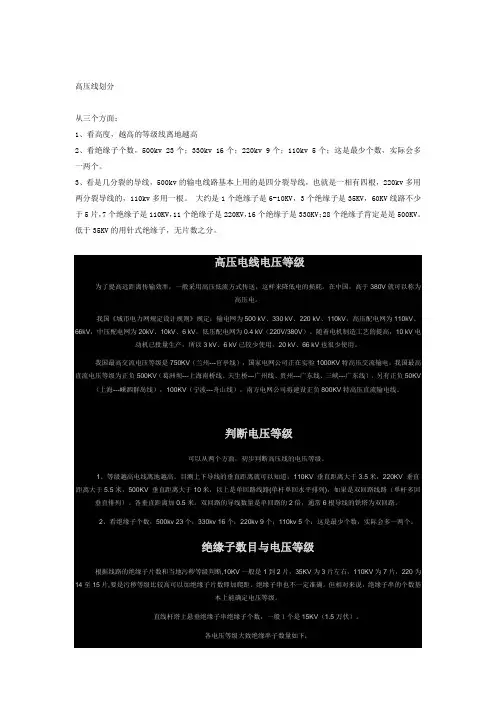

高压线划分从三个方面：1、看高度，越高的等级线离地越高2、看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；这是最少个数，实际会多一两个。

3、看是几分裂的导线，500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。

大约是1个绝缘子是6-10KV，3个绝缘子是35KV，60KV线路不少于5片，7个绝缘子是110KV，11个绝缘子是220KV，16个绝缘子是330KV；28个绝缘子肯定是是500KV。

低于35KV的用针式绝缘子，无片数之分。

高压电线电压等级为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。

在中国，高于380V就可以称为高压电。

我国《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

我国最高交流电压等级是750KV（兰州---官亭线），国家电网公司正在实验1000KV特高压交流输电。

我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV （上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。

判断电压等级可以从两个方面，初步判断高压线的电压等级。

1、等级越高电线离地越高。

目测上下导线的垂直距离就可以知道：110KV 垂直距离大于3.5米，220KV 垂直距离大于5.5米，500KV 垂直距离大于10米，以上是单回路线路(单杆单回水平排列)，如果是双回路线路（单杆多回垂直排列）。

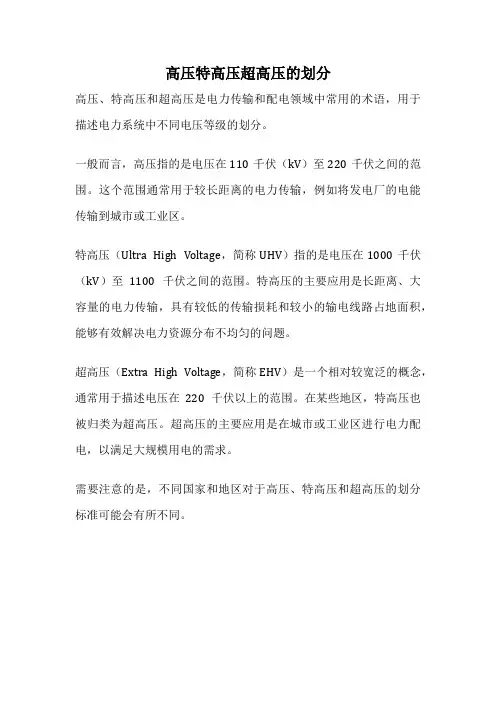

高压特高压超高压的划分
高压、特高压和超高压是电力传输和配电领域中常用的术语，用于描述电力系统中不同电压等级的划分。

一般而言，高压指的是电压在110千伏（kV）至220千伏之间的范围。

这个范围通常用于较长距离的电力传输，例如将发电厂的电能传输到城市或工业区。

特高压（Ultra High Voltage，简称UHV）指的是电压在1000千伏（kV）至1100千伏之间的范围。

特高压的主要应用是长距离、大容量的电力传输，具有较低的传输损耗和较小的输电线路占地面积，能够有效解决电力资源分布不均匀的问题。

超高压（Extra High Voltage，简称EHV）是一个相对较宽泛的概念，通常用于描述电压在220千伏以上的范围。

在某些地区，特高压也被归类为超高压。

超高压的主要应用是在城市或工业区进行电力配电，以满足大规模用电的需求。

需要注意的是，不同国家和地区对于高压、特高压和超高压的划分标准可能会有所不同。

电压等级划分标准电压等级是指电力系统中用来表征电压大小的一种分类标准，根据不同的电压等级，电力系统在输电、配电和变电等方面有着不同的要求和特点。

电压等级的划分对于电力系统的安全稳定运行具有重要意义。

本文将从电压等级的定义、划分标准和应用领域等方面进行介绍。

一、电压等级的定义。

电压等级是指在电力系统中用来区分不同电压等级的一种分类标准。

通常情况下，电压等级是指额定电压，以千伏（kV）为单位。

根据不同的电压等级，电力系统的设备和线路也会有所不同，因此电压等级的划分对于电力系统的设计、建设和运行具有重要的指导意义。

二、电压等级的划分标准。

根据国际电工委员会（IEC）的标准，电压等级一般分为以下几类：1. 极低压（Extra Low Voltage，ELV），额定电压不超过50V的电压等级称为极低压。

这种电压等级通常用于低压配电系统、控制系统和小功率设备中。

2. 低压（Low Voltage，LV），额定电压在50V至1000V之间的电压等级称为低压。

低压电力系统通常用于工业、商业和家庭用电。

3. 中压（Medium Voltage，MV），额定电压在1kV至35kV之间的电压等级称为中压。

中压电力系统通常用于城市配电、工业园区和大型商业中心。

4. 高压（High Voltage，HV），额定电压在35kV至230kV之间的电压等级称为高压。

高压电力系统通常用于城市主干网、工业重点区域和大型电力用户。

5. 超高压（Extra High Voltage，EHV），额定电压在230kV至1000kV之间的电压等级称为超高压。

超高压电力系统通常用于远距离输电和大容量电力传输。

6. 特高压（Ultra High Voltage，UHV），额定电压超过1000kV的电压等级称为特高压。

特高压电力系统通常用于超远距离输电和超大容量电力传输。

三、电压等级的应用领域。

不同的电压等级在电力系统中有着不同的应用领域，主要包括输电、配电和变电等方面。

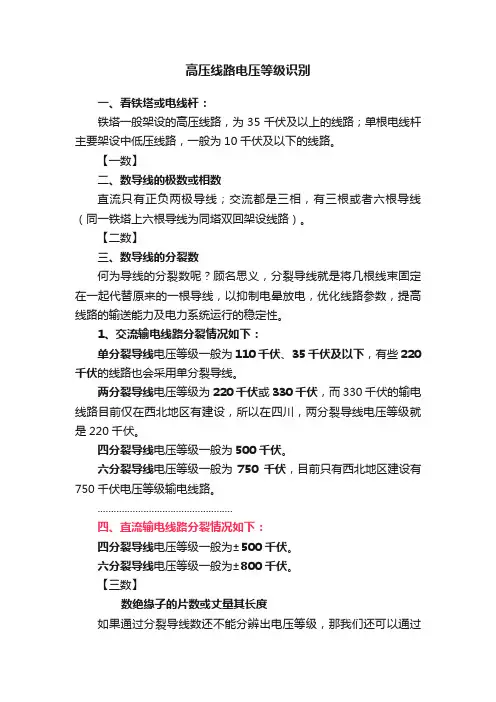

高压线路电压等级识别一、看铁塔或电线杆：铁塔一般架设的高压线路，为35千伏及以上的线路；单根电线杆主要架设中低压线路，一般为10千伏及以下的线路。

【一数】二、数导线的极数或相数直流只有正负两极导线；交流都是三相，有三根或者六根导线（同一铁塔上六根导线为同塔双回架设线路）。

【二数】三、数导线的分裂数何为导线的分裂数呢？顾名思义，分裂导线就是将几根线束固定在一起代替原来的一根导线，以抑制电晕放电，优化线路参数，提高线路的输送能力及电力系统运行的稳定性。

1、交流输电线路分裂情况如下：单分裂导线电压等级一般为110千伏、35千伏及以下，有些220千伏的线路也会采用单分裂导线。

两分裂导线电压等级为220千伏或330千伏，而330千伏的输电线路目前仅在西北地区有建设，所以在四川，两分裂导线电压等级就是220千伏。

四分裂导线电压等级一般为500千伏。

六分裂导线电压等级一般为750千伏，目前只有西北地区建设有750千伏电压等级输电线路。

..................................................四、直流输电线路分裂情况如下：四分裂导线电压等级一般为±500千伏。

六分裂导线电压等级一般为±800千伏。

【三数】数绝缘子的片数或丈量其长度如果通过分裂导线数还不能分辨出电压等级，那我们还可以通过数绝缘子的数量或丈量其长度：绝缘子一般有玻璃绝缘子、陶瓷绝缘子、复合绝缘子等几种。

玻璃绝缘子和陶瓷绝缘子就是我们经常在铁塔上看到的像圆盘的东西。

（玻璃绝缘子）（陶瓷绝缘子）而复合绝缘子则是一整根支柱类型，但也有一圈一圈的碟状小圆盘。

（复合绝缘子）电压等级越高，线路的绝缘子串越长，片数也越多：。
