PN结电容

pn结的结电容PN结是一种广泛应用于电子器件中的结构，它具有很多重要的特性，其中之一就是结电容。

本文将生动、全面地介绍PN结的结电容，以及它在实际应用中的指导意义。

首先，我们来了解一下PN结的结构。

PN结由P型半导体和N型半导体的相接处组成，两者之间形成了一个电势差。

在PN结中，P区含有大量的空穴（正电荷），N区则含有大量的电子（负电荷）。

当两个区域相接时，电子和空穴开始进行扩散运动，这导致了电荷的重新分布。

PN结的结电容是由这种电荷重新分布引起的。

具体来说，当PN结处于正向偏置状态时，P区的空穴和N区的电子会越过结沟层，形成正向电流。

这导致了P区的电荷减少，N区的电荷增加。

这种电荷重新分布形成了结电容，也可以看作是PN结两侧电荷的一种存储方式。

结电容在实际应用中具有重要的指导意义。

首先，结电容是PN结的关键参数之一。

通过调整结电容的大小，可以改变PN结的电流响应特性，进而实现多种功能。

例如，在调制器件中，结电容的大小可以决定光电二极管的响应速度和灵敏度，从而实现光信号的调制。

此外，在集成电路设计中，结电容也可以用于存储和传输信息。

其次，结电容的调控对于PN结的工作稳定性和可靠性也有重要的影响。

当结电容较大时，PN结会有更高的耦合效应，其稳定性和线性度更好，但响应速度较慢；反之，结电容较小时，响应速度更快，但对噪声和干扰的容忍度较低。

因此，在实际应用中，对结电容的合理选择需要在不同因素之间进行权衡。

最后，随着科技的不断进步，人们对结电容的研究也在不断深入。

通过先进的材料和工艺技术，研究者们致力于实现更高的结电容密度，并探索新的结电容调控方式。

这将为电子器件的设计和性能提供更多的可能性。

综上所述，PN结的结电容是一项重要的技术，它在电子器件中扮演着重要角色。

了解结电容的特性和应用意义，对于电子工程师和科研人员来说具有指导意义。

在今后的研究和应用中，我们可以进一步探索和利用结电容的优势，为电子技术的发展做出更大的贡献。

pn结的特性,PN结的击穿特性,PN结的电容特性
当反向电压增大到一定值时，PN 结的反向电流将随反向电压的增加而急剧增加，这种现象称为PN 结的击穿，反向电流急剧增加时所对应的电压称为反向击穿电压，如上图所示，PN 结的反向击穿有雪崩击穿和齐纳击穿两种。

1、雪崩击穿：阻挡层中的载流子漂移速度随内部电场的增强而相应加快到一
定程度时，其动能足以把束缚在共价键中的价电子碰撞出来，产生自由电子—空穴对新产生的载流子在强电场作用下，再去碰撞其它中性原子，又产生新的自由电子—空穴对，如此连锁反应，使阻挡层中的载流子数量急剧增加，象雪崩一样。

雪崩击穿发生在掺杂浓度较低的PN 结中，阻挡层宽，碰撞电离的机会较多，雪崩击穿的击穿电压高。

2、齐纳击穿：当PN 结两边掺杂浓度很高时，阻挡层很薄，不易产生碰撞电离，但当加不大的反向电压时，阻挡层中的电场很强，足以把中性原子中的价电子直接从共价键中拉出来，产生新的自由电子—空穴对，这个过程称为场致激发。

一般击穿电压在6V 以下是齐纳击穿，在6V 以上是雪崩击穿。

3、击穿电压的温度特性：温度升高后，晶格振动加剧，致使载流子运动的平均自由路程缩短，碰撞前动能减小，必须加大反向电压才能发生雪崩击穿具有正的温度系数，但温度升高，共价键中的价电子能量状态高，从而齐纳击穿电压随温度升高而降低，具有负的温度系数。

6V
左右两种击穿将会同时发生，击穿电压的温度系数趋于零。

4、稳压二极管：PN 结一旦击穿后，尽管反向电流急剧变化，但其端电压几乎不变（近似为V(BR)，只要限制它的反向电流，PN 结就不会烧坏，利用这一特性可制成稳压二极管，其电路符号及伏安特性如上图所示：其主要参数有：VZ 、Izmin 、Iz 、Izmax。

pn结的结电容1. 什么是pn结pn结是一种半导体器件，由p型半导体和n型半导体通过扩散或合金形成的。

在p 型半导体中，电子浓度较低，空穴浓度较高；而在n型半导体中，电子浓度较高，空穴浓度较低。

当p型和n型半导体相接触时，形成了一个p-n结。

2. pn结的结电容原理pn结的两侧会形成一个空间电荷区（也称为耗尽层），这个区域没有可自由移动的载流子。

当对pn结施加正向偏置时，即将正极连接到p端、负极连接到n端，耗尽层会变窄。

这是因为正向偏置使得空穴从p端向n端移动，并与n端的电子复合，减小了耗尽层宽度。

在这种情况下，pn结就具有了一个等效的电容器特性。

这个电容器就是pn结的结电容。

3. 结电容的公式pn结的结电容可以通过以下公式计算：C = sqrt(2 * ε * ε0 * A / (q * Nd * (Vbi - V)))其中： - C 是 pn 结的等效结电容 - ε 是半导体的介电常数 - ε0 是真空的介电常数 - A 是 pn 结的交叉截面积 - q 是元电荷（1.6 x 10^-19 C） - Nd 是 n 型区域的杂质浓度 - Vbi 是内建电势（也称为势垒电压） - V 是施加在 pn 结上的偏置电压4. 结电容与偏置电压关系结电容与偏置电压之间存在着一定的关系。

当施加反向偏置时，pn结处于正向耗尽状态，结电容较大。

而当施加正向偏置时，pn结处于正向导通状态，结电容较小。

这是因为在正向耗尽状态下，耗尽层宽度较大，形成了一个较大的耗尽层容积。

而在正向导通状态下，耗尽层宽度减小，耗尽层容积也相应减小。

5. 结电容在实际应用中的作用结电容在半导体器件中起着重要作用。

以下是一些例子：5.1 反向恢复时间当一个二极管或晶体管由导通状态切换到截止状态时，需要一定时间来恢复到正常工作状态。

这个时间被称为反向恢复时间。

结电容是影响反向恢复时间的重要因素之一。

较大的结电容会导致较长的反向恢复时间。

5.2 高频特性结电容也会影响器件的高频特性。

PN结结电容
PN结：
1）在外加正向电压时，电压大小的变化，引起空间电荷区（耗尽层）宽窄的变化，即空间电荷区正负电荷多少的变化，类似于电容充放电时极板电荷的变化，这种电容效应称之为“势垒电容”，Cb。

受主原子施主原子变成带电离子的数量变化
当PN结加反向电压时，Cb明显随u的变化而变化，利用这一特性制成变容二极管。

2）在外加正向电压大小变化时，引起耗尽层载流子（少子）浓度及数量的变化，这种电容效应称之为“扩散电容”，Cd。

3）PN结电容Cj=Cb+Cd
结面积小的为1pF左右，结面积大的为几十至几百pF，对于低频信号呈现出很大的容抗，其作用可忽略不计，因而只有在高频时才考虑结电容的作用。

PN结电容PN结电容分为两部分，势垒电容和扩散电容。

PN结交界处存在势垒区。

结两端电压变化引起积累在此区域的电荷数量的改变，从而显现电容效应。

当所加的正向电压升高时，多子(N区的电子、P区的空穴)进入耗尽区，相当于对电容充电。

当正向电压减小时，又会有电子、空穴从耗尽区分别流入N区、P区，相当于电容放电。

加反向电压升高时，一方面会使耗尽区变宽，会使P区的空穴进一步远离耗尽区，也相当于对电容的放电。

加反向电压减少时，就是P区的空穴、N区的电子向耗尽区流，使耗尽区变窄，相当于充电。

PN结电容算法与平板电容相似，只是宽度会随电压变化。

下面再看扩散电容。

PN结势垒电容主要研究的是多子，是由多子数量的变化引起电容的变化。

而扩散电容研究的是少子。

在PN结反向偏置时，少子数量很少，电容效应很少，也就可以不考虑了。

在正向偏置时，P区中的电子，N区中的空穴，会伴着远离势垒区，数量逐渐减少。

即离结近处，少子数量多，离结远处，少子的数量少，有一定的浓度梯度。

正向电压增加时，N区将有更多的电子扩散到P区，也就是P区中的少子----电子浓度、浓度梯度增加。

同理，正向电压增加时，N 区中的少子---空穴的浓度、浓度梯度也要增加。

相反，正向电压降低时，少子浓度就要减少。

从而表现了电容的特性。

PN结反向偏置时电阻大，电容小，主要为势垒电容。

正向偏置时，电容大，取决于扩散电容，电阻小。

频率越高，电容效应越显著。

在集成电路中，一般利用PN结的势垒电容，即让PN结反偏，只是改变电压的大小，而不改变极性。

势垒电容在积累空间电荷的势垒区，当PN结外加电压变化时，引起积累在势垒区的空间电荷的变化，即耗尽层的电荷量随外加电压而增多或减少，这种现象与电容器的充、放电过程相同。

耗尽层宽窄变化所等效的电容称为势垒电容。

势垒电容具有非线性，它与结面积、耗尽层宽度、半导体的介电常数及外加电压有关。

势垒电容是二极管的两极间的等效电容组成部分之一，另一部分是扩散电容。

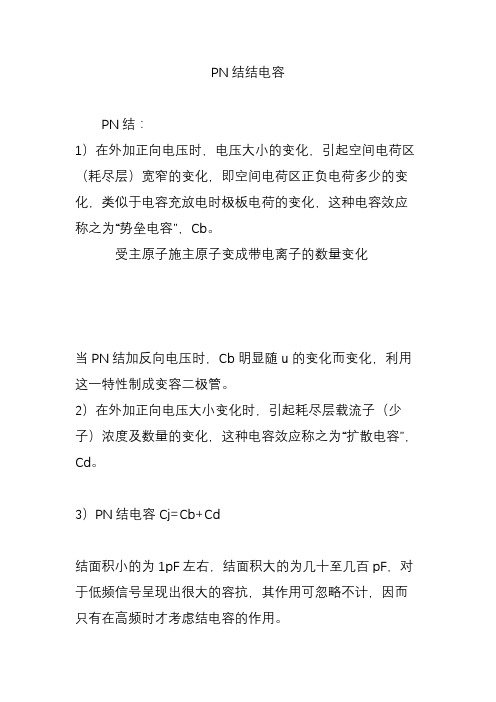

PN结结电容
PN结：
1）在外加正向电压时，电压大小的变化，引起空间电荷区（耗尽层）宽窄的变化，即空间电荷区正负电荷多少的变化，类似于电容充放电时极板电荷的变化，这种电容效应称之为“势垒电容”，Cb。

受主原子施主原子变成带电离子的数量变化
当PN结加反向电压时，Cb明显随u的变化而变化，利用这一特性制成变容二极管。

2）在外加正向电压大小变化时，引起耗尽层载流子（少子）浓度及数量的变化，这种电容效应称之为“扩散电容”，Cd。

3）PN结电容Cj=Cb+Cd
结面积小的为1pF左右，结面积大的为几十至几百pF，对于低频信号呈现出很大的容抗，其作用可忽略不计，因而只有在高频时才考虑结电容的作用。

pn结的势垒电容和扩散电容
（最新版）
目录
1.PN 结的势垒电容和扩散电容的定义
2.势垒电容的作用和特性
3.扩散电容的作用和特性
4.势垒电容和扩散电容的区别和联系
正文
在半导体材料中，PN 结是一种重要的结构，它是由 P 型半导体和 N 型半导体相互接触而形成的。

在 PN 结中，存在两种电容，分别是势垒电容和扩散电容。

势垒电容，又称为空间电荷区电容，是由 PN 结中的空间电荷区形成的电容。

在 PN 结正向偏置时，空间电荷区会被消除，势垒电容会变得很小。

而在 PN 结反向偏置时，空间电荷区会增加，势垒电容也会相应地增加。

势垒电容的作用主要在于存储和释放电荷，影响 PN 结的导电特性。

扩散电容，是由 PN 结中的电子和空穴扩散形成的电容。

扩散电容的大小与半导体材料的性质、温度和偏置电压等因素有关。

在正向偏置时，扩散电容较小；在反向偏置时，扩散电容较大。

扩散电容的作用主要在于限制 PN 结的反向电流，提高 PN 结的稳定性。

势垒电容和扩散电容在 PN 结中起着重要的作用，但它们之间存在一定的区别和联系。

势垒电容主要影响 PN 结的导电特性，而扩散电容主要限制 PN 结的反向电流。

然而，这两种电容在实际应用中往往是同时存在的，它们共同决定了 PN 结的电学特性。

总之，PN 结中的势垒电容和扩散电容具有各自的特性和作用，它们共同决定了 PN 结的导电特性和稳定性。

pn结的势垒电容和扩散电容PN结是半导体器件中最基本的结构之一，由P型和N型半导体材料的结合形成。

它在电子器件中具有重要的作用，其中势垒电容和扩散电容是PN结特有的两种电容。

下面将为大家详细解释这两种电容，并说明它们的作用和应用。

首先，我们来了解一下势垒电容。

势垒电容是指PN结中由于空间电荷区的形成而产生的电容效应。

在PN结中，N型区和P型区的杂质浓度不一样，导致了电荷的不均匀分布。

当PN结正向偏置时，P型区的正电荷和N型区的负电荷相互吸引，形成势垒电荷。

势垒电容是由这些电荷分布所形成的电容效应。

它的大小与PN结的面积、杂质浓度以及正向偏置电压有关。

势垒电容的特点是当正向偏压增大时，电容值会减小；而当反向偏压增大时，电容值也会减小。

接下来，我们介绍一下扩散电容。

扩散电容是指PN结中由于扩散效应而产生的电容效应。

扩散电容是由于PN结两侧P型和N型区的杂质浓度不同而产生的。

在PN结正向偏置时，自由载流子会从高浓度区向低浓度区扩散，形成了电荷分布不均匀的状态。

这种不均匀分布形成了扩散电容。

扩散电容的大小与PN结的面积、杂质浓度以及正向偏置电压有关。

扩散电容的特点是当正向偏压增大时，电容值会增加；而当反向偏压增大时，电容值也会增加。

势垒电容和扩散电容在PN结的工作中起着重要的作用。

势垒电容主要用来储存电荷，并在正向偏压下形成势垒电位，对电流的传输起到控制作用。

扩散电容则主要用来储存在PN结中扩散的载流子，并在扩散电流发生时起到控制作用。

这两种电容相互结合起来，可以精确地调节PN结的工作状态，满足电路的要求。

在实际应用中，势垒电容和扩散电容广泛应用于各种电子器件中。

例如，二极管和晶体管中的PN结，使用了势垒电容和扩散电容来实现信号的调节、放大和传输。

而在高频电路和射频器件中，势垒电容和扩散电容则用来实现高速信号的处理和传输。

此外，势垒电容和扩散电容还被应用于集成电路和微电子器件中，为芯片的设计和制造提供了重要的基础。
