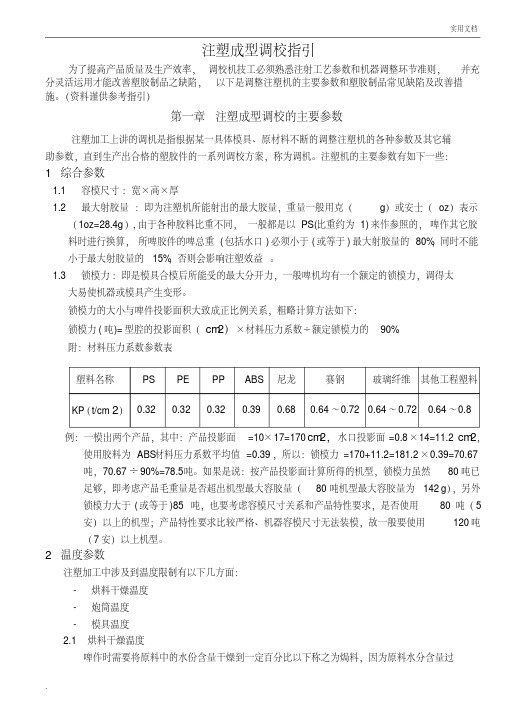

注塑成型调校指引为了提高产品质量及生产效率，调校机技工必须熟悉注射工艺参数和机器调整环节准则，并充分灵活运用才能改善塑胶制品之缺陷，以下是调整注塑机的主要参数和塑胶制品常见缺陷及改善措施。

（资料谨供参考指引）第一章注塑成型调校的主要参数注塑加工上讲的调机是指根据某一具体模具、原材料不断的调整注塑机的各种参数及其它辅助参数，直到生产出合格的塑胶件的一系列调校方案，称为调机。

注塑机的主要参数有如下一些：1综合参数1.1容模尺寸：宽×高×厚1.2最大射胶量：即为注塑机所能射出的最大胶量，重量一般用克（g）或安士（oz）表示（1oz=28.4g）,由于各种胶料比重不同，一般都是以PS(比重约为1)来作参照的，啤作其它胶料时进行换算，所啤胶件的啤总重(包括水口)必须小于(或等于)最大射胶量的80%，同时不能小于最大射胶量的15%，否则会影响注塑效益。

1.3锁模力：即是模具合模后所能受的最大分开力，一般啤机均有一个额定的锁模力，调得太大易使机器或模具产生变形。

锁模力的大小与啤件投影面积大致成正比例关系，粗略计算方法如下：锁模力(吨)=型腔的投影面积（cm2）×材料压力系数÷额定锁模力的90%附：材料压力系数参数表塑料名称PS PE PP ABS 尼龙赛钢玻璃纤维其他工程塑料KP（t/cm2）0.32 0.32 0.32 0.39 0.68 0.64～0.72 0.64～0.72 0.64～0.8例：一模出两个产品，其中：产品投影面=10×17=170cm2，水口投影面=0.8×14=11.2cm2，使用胶料为ABS材料压力系数平均值=0.39，所以：锁模力=170+11.2=181.2×0.39=70.67吨，70.67÷90%=78.5吨。

如果是说：按产品投影面计算所得的机型，锁模力虽然80吨已足够，即考虑产品毛重量是否超出机型最大容胶量（80吨机型最大容胶量为142 g），另外锁模力大于(或等于)85吨，也要考虑容模尺寸关系和产品特性要求，是否使用80吨（5安）以上的机型；产品特性要求比较严格、机器容模尺寸无法装模，故一般要使用120吨（7安）以上机型。

注塑机调机流程和注意事项
嘿！朋友们，今天咱们来聊聊注塑机调机流程和注意事项呀！
首先，咱们来说说注塑机调机流程。

第一步呢，就是要检查设备的状况哇！看看各个部件是不是都完好无损呀？有没有松动的地方呢？这可太重要啦！
第二步，要准备好原材料呀！确保原材料的质量和规格都符合要求呢，哎呀呀，这可不能马虎！
第三步，设置好工艺参数，比如温度、压力、速度等等。

这可得根据产品的要求来仔细调整呢，要是弄错了，那可就糟糕啦！
接下来，咱们讲讲注意事项。

注意事项一，操作之前一定要熟悉设备的操作手册呀！这能避免很多错误操作呢！
注意事项二，调机过程中要密切关注设备的运行状态哇，一旦发现异常，赶紧停机检查呀！
注意事项三，温度的控制很关键呢，过高或者过低都会影响产品质量呀！
注意事项四，注射压力和速度的调整要逐步进行，不能一下子调得太猛啦！
注意事项五，模具的安装一定要牢固，不然会出大问题的呀！
注意事项六，定期对设备进行维护和保养，这能延长设备的使用寿命呢！
注意事项七，操作人员要穿戴好防护装备，保障自身安全哟！
注意事项八，不同的原材料可能需要不同的调机参数，要注意区分呀！
注意事项九，新员工要在老员工的指导下进行操作，可不能独自瞎搞哇！
注意事项十，遇到问题要冷静分析，不要慌张，总能找到解决办法的呢！
哎呀呀，注塑机调机可真是个细致活，大家一定要认真对待哟！。

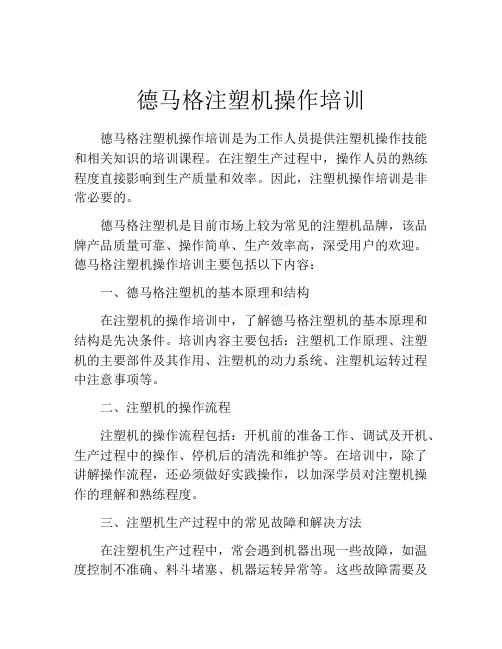

德马格塑料机械（宁波）有限公司售后服务培训资料Service training course of DPGplastics injection moulding machine德马格塑料机械（宁波）有限公司售后服务部编制服务热线：配件供应：****************************************************投诉电话：**************************传真：*************技术资料请勿转载第一章 显示器的操作原理Egocontrol operating Philosophy1.1 操作终端 “NC4 控制器”Operating Terminal “Ergocontrol NC4”Fig. 1--1: Operating terminal “Ergocontrol (EC) NC4”液晶屏幕LCD Display功能组键 Function group key 数字键盘Numeric Keypad手动动作功能键 Manaulfunction button状态选择键Mold selection button-紧急停止按钮Emergency stop开关按钮ON/OFF button启动按钮Start button软驱Disk driver软件 Soft key光标移动键Cursor move key特殊功能键盘Special function key光标快速移动滑轮 Cursor move shuttle wheel 软键 Soft key1. 1. 1 功能组键/Function Group KeysErgocontrol (EC) 显示屏中的页面均可通过屏幕下的相关热键（功能组键）翻到Ergocontrol (EC)screen pages are function relevant called up by pressing the hot keys (function group keys).按下这些按钮可直接翻到相关的主画面如：按 合模单元组键可直接翻到 “10模具设置”页By pressing these buttons is displayed the main page of the selected function group, e.g.EC screen page “10 MOULD” in function group “clamping unit”. 功能组键/Function group合模单元/CLAMPING UNIT功能组键/Function group注射单元/INJECTION UNIT功能组键/Function group 温度控制/TEMPERATURES 功能组键/Function group 程序选择/PROGRAMS 功能组键/Function group 加工控制/PROCESS CONTROFig. 1--2: Meaning of the function group keys其它的一些功能键均可通过按屏幕下的软键来选取Further function group relevant screen pages can be selected by pressing the appropriate softkeys (see also chapter 2. 3 and 2. 4. 1).按软件中的“返回”可退回至原有的画面中By pressing the softkey ”return” can be returned to the previously displayed screen page .软键图标：Softkey “return:1. 2 随机软盘的用法/Handling of the Machine Diskettes机器由于种种原因出现程序丢失时可通过重装随机软盘来恢复（详细的操作方法在后面的第七项有详细讲解）The machine programs have to be reloaded only when the program iscrashed for any reason.注意： 这些软盘“Boot CPU(机器控制程序)”，”Boot firmware(固化程序)”,”Boot picture(画面程序)”，”Boot Diagnostic —disk(清除程序)” 均能在将软盘插入软驱后重开电源时自动将程序载入机器 Note: The diskettes “Boot CPU” (machine control), “Boot Ergocontrol” (firmware andscreen layout) and “Diagnostic --DISK” (diagnosis of faul ts) are automatically loaded into machine control, when such a disk is in the disk drive unit while the machine is switched on.1.2. 1 安装CPU 盘/Diskette “BOOT CPU”。

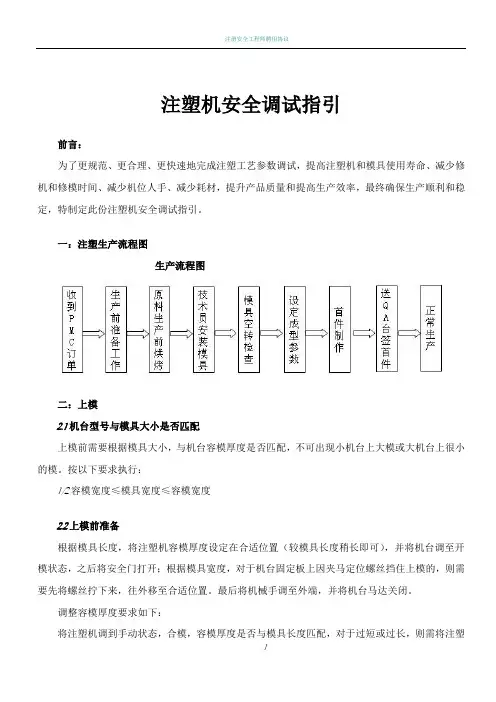

注塑机安全调试指引前言：为了更规范、更合理、更快速地完成注塑工艺参数调试，提高注塑机和模具使用寿命、减少修机和修模时间、减少机位人手、减少耗材，提升产品质量和提高生产效率，最终确保生产顺利和稳定，特制定此份注塑机安全调试指引。

一：注塑生产流程图生产流程图二：上模2.1机台型号与模具大小是否匹配上模前需要根据模具大小，与机台容模厚度是否匹配，不可出现小机台上大模或大机台上很小的模。

按以下要求执行：1/2容模宽度≤模具宽度≤容模宽度2.2上模前准备根据模具长度，将注塑机容模厚度设定在合适位置（较模具长度稍长即可），并将机台调至开模状态，之后将安全门打开；根据模具宽度，对于机台固定板上因夹马定位螺丝挡住上模的，则需要先将螺丝拧下来，往外移至合适位置。

最后将机械手调至外端，并将机台马达关闭。

调整容模厚度要求如下：将注塑机调到手动状态，合模，容模厚度是否与模具长度匹配，对于过短或过长，则需将注塑机打到调试状态，将容模厚度调试到与模具长度匹配为止。

（需要设定调试的速度为最大速度的10%-15%，方可进行容模厚度的调试）。

2.3吊模将模具从地面或叉车上吊入机仓内，吊装前需检查模具吊装孔是否滑牙，起吊模具时需控制起吊速度和运输速度。

将模具吊起后（离地面高度15到20公分），平推至注塑机操作界面的对面，之后再将模具升高，至合适高度后，再平移至机台容模腔内，最后将模具降低，降低至进胶口与唧嘴基本持平。

需特别注意，吊环扭入深度必须在两倍直径以上。

2.4对嘴将模具吊入机仓内，模具进胶口位置与炮嘴基本在一条线上，打开马达进行对嘴。

对炮嘴前，应先合模锁模----模具处于低压状态（位置在5MM-10MM），模具能够稍微活动即可。

再启动射座以15%-20%的速度进行操作，防止射嘴和模具撞击或碰伤。

且在微调模具上下时，唧嘴必须退后一段距离，避免唧嘴或模具损坏。

2.5打紧马仔，接油接水1..对好嘴之后，马仔拧紧，将模具固定在机台之上。

注塑机安全调试指引前言：为了更规范、更合理、更快速地完成注塑工艺参数调试，提高注塑机和模具使用寿命、减少修机和修模时间、减少机位人手、减少耗材，提升产品质量和提高生产效率，最终确保生产顺利和稳定，特制定此份注塑机安全调试指引。

一：注塑生产流程图生产流程图二：上模2.1机台型号与模具大小是否匹配上模前需要根据模具大小，与机台容模厚度是否匹配，不可出现小机台上大模或大机台上很小的模。

按以下要求执行：1/2容模宽度≤模具宽度≤容模宽度2.2上模前准备根据模具长度，将注塑机容模厚度设定在合适位置（较模具长度稍长即可），并将机台调至开模状态，之后将安全门打开；根据模具宽度，对于机台固定板上因夹马定位螺丝挡住上模的，则需要先将螺丝拧下来，往外移至合适位置。

最后将机械手调至外端，并将机台马达关闭。

调整容模厚度要求如下：将注塑机调到手动状态，合模，容模厚度是否与模具长度匹配，对于过短或过长，则需将注塑机打到调试状态，将容模厚度调试到与模具长度匹配为止。

（需要设定调试的速度为最大速度的10%-15%，方可进行容模厚度的调试）。

2.3吊模将模具从地面或叉车上吊入机仓内，吊装前需检查模具吊装孔是否滑牙，起吊模具时需控制起吊速度和运输速度。

将模具吊起后（离地面高度15到20公分），平推至注塑机操作界面的对面，之后再将模具升高，至合适高度后，再平移至机台容模腔内，最后将模具降低，降低至进胶口与唧嘴基本持平。

需特别注意，吊环扭入深度必须在两倍直径以上。

2.4对嘴将模具吊入机仓内，模具进胶口位置与炮嘴基本在一条线上，打开马达进行对嘴。

对炮嘴前，应先合模锁模----模具处于低压状态（位置在5MM-10MM），模具能够稍微活动即可。

再启动射座以15%-20%的速度进行操作，防止射嘴和模具撞击或碰伤。

且在微调模具上下时，唧嘴必须退后一段距离，避免唧嘴或模具损坏。

2.5打紧马仔，接油接水1..对好嘴之后，马仔拧紧，将模具固定在机台之上。

For personal use only in study and research; not for commercial use注塑机调机调试工艺一般分三个步骤：1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。

⑵检查开闭模及顶出的动作和距离设定。

⑶射出压力（P1）设定在最大值的60％。

⑷保持压力（PH）设定在最大值的30％。

⑸射出速度（V1）设定在最大值的40％。

⑹螺杆转速（VS）设定在约60RPM。

⑺背压（PB）设定在约10kg/cm2。

⑻松退约设定在3mm。

⑼保压切换的位置设定在螺杆直径的30％。

例如φ100mm的螺杆，则设定30mm。

⑽计量行程比计算值稍短设定。

⑾射出总时间稍短，冷却时间稍长设定。

2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。

⑵以手动射出直到螺杆完全停止，并注意停止位置。

⑶螺杆旋退进料。

⑷待冷却后开模取出成型品。

⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。

3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。

⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。

⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。

⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。

⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。

2、模温能平衡稳定。

肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。
