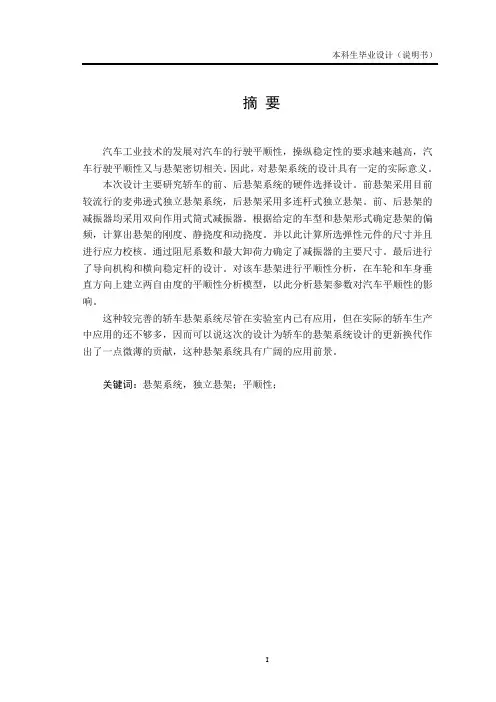

(毕业设计)奇瑞A1悬架系统设计说明书
摘要汽车工业技术的发展对汽车的行驶平顺性，操纵稳定性的要求越来越高，汽车行驶平顺性又与悬架密切相关。
因此，对悬架系统的设计具有一定的实际意义。
本次设计主要研究轿车的前、后悬架系统的硬件选择设计。
前悬架采用目前较流行的麦弗逊式独立悬架系统，后悬架采用多连杆式独立悬架。
前、后悬架的减振器均采用双向作用式筒式减振器。
根据给定的车型和悬架形式确定悬架的偏频，计算出悬架的刚度、静挠度和动挠度。
并以此计算所选弹性元件的尺寸并且进行应力校核。
通过阻尼系数和最大卸荷力确定了减振器的主要尺寸。
最后进行了导向机构和横向稳定杆的设计。
对该车悬架进行平顺性分析，在车轮和车身垂直方向上建立两自由度的平顺性分析模型，以此分析悬架参数对汽车平顺性的影响。
这种较完善的轿车悬架系统尽管在实验室内已有应用，但在实际的轿车生产中应用的还不够多，因而可以说这次的设计为轿车的悬架系统设计的更新换代作出了一点微薄的贡献，这种悬架系统具有广阔的应用前景。
关键词：悬架系统，独立悬架；平顺性；ABSTRACTThe development of the automobile industry of motor vehicles on ride comfort, saver condition of the increasingly demanding, V ehicle Ride performance also closely related with the suspension. Therefore, the design of the suspension system has a practical significance.In this thesis, the main contents consist of the design of hardware of the front and rear suspension systems. For the front suspension systems, Popular Macpherson front suspension has been chosen. For the backward suspension systems, the oblique and vertical arms Independent suspension was chosen. For the craft of shock absorber, the two ways move tubular object were chosen.According to the models and suspension form of partial suspension frequency, work out the suspension stiffness, static and dynamic deflection. And to calculate the size of the selected spring units to stress checking. By damp coefficient and Maximum load to identify the main dimensions of the shock absorber. Finally, complete the stabilizer anti-roll bar design. Moreover, take a ride performance analysis of suspension of a car, and establish of two degrees of freedom model on the wheels and body of the car in the vertical direction, in order to analyze the impact of the suspension parameter to the ride performance.Although this kind of perfect suspension systems has been used in the laboratory. It has no more application on assembly and manufacture line of the products. So it maybe said that thesis will make a small contribution for the automobile suspension systems and the craft of shock absorber, and will make them get to a new level. This system will have a wide application.Key words：Suspension system；Independent suspension；Ride performance；目录前言 (1)第1章绪论 (2)1.1悬架系统概述 (2)1.1.1悬架的功用 (2)1.1.2悬架的构成和类型 (4)1.2课题研究的目的及意义 (5)1.3课题设计的主要内容 (5)第2章前、后悬架的结构选择 (6)2.1独立悬架结构特点 (6)2.1.1独立悬架的优点 (6)2.1.2独立悬架的种类 (6)2.2独立悬架结构形式分析 (9)2.3前后悬架结构方案 (10)2.3.1独立悬架与非独立悬架的选择 (10)2.3.2前悬架种类的选择 (11)2.3.3后悬架种类的选择 (11)2.4辅助元件 (13)2.4.1横向稳定器 (13)2.4.2导向机构 (14)2.4.3缓冲块 (14)第3章技术参数确定与计算 (15)3.1自振频率 (15)3.2悬架的刚度K (16)3.2.1前悬架刚度kf (16)3.2.2后悬架刚度kr (16)3.3悬架的静挠度fc及动挠度fd (16)3.3.1悬架的静挠度fc (16)3.3.2悬架的静挠度fd (17)3.4悬架的弹性特性曲线 (18)第4章弹性元件的设计计算 (19)4.1弹性元件的种类 (19)4.1.1钢板弹簧 (19)4.1.2螺旋弹簧 (19)4.1.3扭杆弹簧 (19)4.1.4气体弹簧 (20)4.2螺旋弹簧设计 (21)4.2.1前悬架螺旋弹簧 (21)4.2.2后悬架螺旋弹簧 (21)第5章悬架导向机构的设计 (23)5.1导向机构的设计要求 (23)5.1.1对前轮导向机构的要求 (23)5.1.2对后轮导向机构的要求 (23)5.2麦弗逊式独立悬架的示意图 (23)5.3导向机构的受力分析 (24)第6章减振器设计 (26)6.1减振器的概述 (26)6.2减振器的分类 (26)6.3减振器主要性能参数 (27)6.3.1相对阻尼系数 (27)6.3.2减振器阻尼系数 (28)6.3.3最大卸荷力 (29)6.4筒式减振器的工作缸直径 (29)6.4.1前悬架减振器的工作缸直径 (30)6.4.2后悬架减振器的工作缸直径 (30)第7章横向稳定杆的设计 (31)7.1横向稳定杆的作用 (31)7.2横向稳定杆的设计计算 (31)第8章平顺性分析 (32)8.1平顺性概念 (32)8.2汽车的等效振动分析 (32)8.3车身加速度的幅频特性 (33)8.4车身振动相应均方根值 (33)8.5影响平顺性的因数 (34)8.5.1结构参数对平顺性的影响 (34)8.5.2使用因素对平顺性的影响 (35)第9章总结 (36)参考文献 (37)致谢 (38)附录一 (39)外文资料及翻译 (40)前言这次毕业设计的题目是奇瑞A1悬架系统设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制日期：05. 11.29 编者：祁殿渠版次：02 第 1 页共 1 页奇瑞汽车有限公司底盘部设计指南编制：审核：批准：编制日期：05. 11.29 编者：祁殿渠版次：02 第 2 页共 2 页1、车架的主要功能：车架是整个汽车的基体，汽车上绝大多数部件和总成都是通过车架来固定其位置的。
如：发动机、传动系统、悬架、转向、驾驶室、货箱和有关操纵机构。
车架的功用是支撑连接汽车的各零部件，并承受来自车内外的各种载荷。
2、车架的类型：2.1 主要类型目前，汽车车架的结构形式基本上有三种：边梁式车架、中梁式车架（或称脊骨式车架）和综合式车架。
其中以边梁式车架应用最广。
边梁式车架由两根位于两边的纵梁和若干根横梁组成，用铆接法或焊接法将纵梁与横梁连接成坚固的刚性构架。
公司的P11的车架就属于此类型，如下图1。
通常用低合金钢板冲压而成，断面形状一般为槽形，也有的做成Z字形或箱形断面。
其结构特点是便于安装驾驶室、车厢及一些特种装备和布置其它总成，有利于改装变型车和发展多品种汽车。
被广泛采用在载货汽车，皮卡和大多数的越野汽车上。
近代轿车为了保证良好的整车性能，尽量降低中心和有利于前后悬架的布置，把结构需要放在第一位，兼顾车架加工工艺性，所以车架形状设计的比较复杂而实用。
图1 P11车架中梁式车架只有一根位于中央贯穿前后的纵梁，因此亦称为脊骨式车架，中梁的断面可以做成管型或箱型。
编制日期：05. 11.29 编者：祁殿渠版次：02 第 3 页共 3 页这种结构的车架有较大的扭转刚度。
使车轮有较大的运动空间，便于布置等优点因此被采用在某些轿车和货车上。
综合式车架比较复杂，应用比较广，一般轿车上使用。
2.2奇瑞车架的主要结构件车架主要有以下结构形式：1．箱横梁和发动机支撑梁横梁总成支撑发动机、水箱、保证车身的扭转刚度，如图1发动机支撑梁和水箱横梁均有钢板冲压焊接而成，发动机支撑梁为封闭断面。
发动机支撑梁与车身连接处通常装有橡胶缓冲块。
材料：支撑梁上下体材料常采用为SAPH440其它BH340表面处理为电泳。
图2 A11横梁2．副车架副车架带控制臂总成承受前轴载荷、支撑车身、动力总成、转向机、前悬挂、制动器等副车架、控制臂均为钢板冲压焊接而成为封闭断面，如图3。
控制臂与副车架连接处采用橡胶衬套，起到改善行驶性能和舒适性。
材料：副车架上下体材料为常采用SAPH370其它为SPHE、SPHC表面处理为电泳编制日期：05. 11.29 编者：祁殿渠版次：02 第 4 页共 4 页图3 B11前副车架3．框型前副车架框式前副车架通常是由4根管（或封闭梁）结构焊接而成的框式结构，用于公司的微车（S12,S21）和中高档车（B21）上。
车架连接了前摆臂，转向机，发动机冷却模块，以及动力总成等重要的零部件，这样其强度及可靠性就变的尤为重要。
车架通过4点或6点与车身相连。
用管结构的，可以减少焊接，以得到较好的总成尺寸精度，如图4b；用封闭梁焊接而成的可极大的提高承载能力,如图4a。
由于此类型件为复杂的冲压焊接件，应充分考虑好工艺以保证其总成尺寸。
a. B21前副车架b. S21前副车架图4 框式前副车架编制日期：05. 11.29 编者：祁殿渠版次：02 第 5 页共 5 页3、纵梁发动机纵梁总成支撑动力总成，如图51、动机纵梁总成均由钢板冲压焊接而成，为封闭断面。
2、料：支撑梁上下体材料通常采用SAPH370焊接总成表面处理为电泳图54、后副车架后轴总成承受后轴载荷，起到支撑车身、连接后悬架各连杆、装后制动器的作用，如图61、后轴焊接总成均为钢板冲压焊接而成的，主体的断面为封闭断面，如图a,c，有很强的抗弯扭能力；另外有用弯管焊接而成的，管料为合金高强度刚，采用弯管设计，提高了设计的自由性，减少了焊缝数量，可较好的保证总成精度。
2、后轴总成与车身连接处通常装有橡胶缓冲衬套，减缓车轮传递的冲击力，图c。
3、材料：支撑梁上下体材料通常采用SAPH370,图a,c4、在连接后上下控制臂的孔中，设计了偏心螺母调节功能，可很精确的调整四轮定位参数。
焊接总成的表面处理为电泳编制日期：05. 11.29 编者：祁殿渠版次：02 第 6 页共 6 页a. T11后副车架b.B21后副车架c.B11后副车架图6 后副车架5、后轴扭转梁后轴总成支撑车身、后悬架、制动器。
该后轴的结构为：复合双纵臂式，主体结构为冲压焊接件，焊接总成是在一个V(或U)型梁的两端各焊上一个管状纵臂，相交点约在纵臂的前1/3处，为了增加他们之间的联接强度在两端的内侧各焊接了一个楔状加强梁。
后轴连接车身的纽带是后轴铰链，公司的A11,B14，B13后悬就属于这种类型，如图7。
（车架均为受力部件：应进行严格的试验，验证其强度。
除台架寿命试验，可靠性，强化路试外，生产的每批件应抽取一定数量进行型式检验。
其中包括焊接性能检验，以及疲劳寿命试验等）。
编制日期：05. 11.29 编者：祁殿渠版次：02 第7 页共7 页V(或U)型梁同时起着稳定杆的作用，将车体倾斜保持最低的程度，同时省去了稳定杆，减轻重量。
略去了稳定杆以及横向推力杆等件，由于受力程度较大，且很复杂，固在材料的选择上要求较高目前在国类还找不到强度及形状都符合要求的型材，但目前在车架室和材料科的共同努力下，对A11的后扭梁成功进行了国产化替换，由进口型材替换为宝钢板材。
后轴橡胶铰链对于行驶性能及舒适性起着决定性作用它是联接后轴与车身的纽带。
a.B14后轴总成b.B13后轴总成图76．拖臂式后轴后轴总成（含拖曳臂、推力杆）支撑车身、后悬架、后制动器等，如图8编制日期：05. 11.29 编者：祁殿渠版次：02 第8 页共8 页图83、车架的功能设计要求:车架的结构形式首先应满足汽车总布置的要求。
当汽车在复杂多变的行驶过程中，固定在车架上的各总成和部件之间不应发生干涉。
当汽车在崎岖不平的道路上行驶时，车架在载荷作用下可产生扭转变形及在纵向平面内的弯曲变形，当一边车轮遇到障碍时，还可能使整个车架扭曲成菱形。
这些变形将会改变安装在车架上的各部件之间的相对位置，而影响其正常工作。
因此车架还应具有足够的强度和适当的刚度。
为了减轻整车质量，要求车架质量尽可能小。
此外，降低车架高度，以使汽车中心位置降低，有利于提高汽车的行驶稳定性。
这对于轿车和客车来说尤为重要。
4.车架的设计和计算:4.1 车架的主要载荷车架是汽车设计的重要课题，它几乎比引擎更重要，因为它的好坏直接关系到车的一切（操控、性能、安全、舒适........）要评价车架设计和结构的好坏，首先应该清楚了解的是车辆在行驶时车架所要承受的各种不同的载荷。
如果车架在某方面的韧性（stiffness ）不佳，就算有再好的悬挂系统，也无法达到良好的操控表现。
而车架在实际环境下要面对4种载荷。
1) 负载弯曲（Vertical bending）从字面上就可以十分容易的理解这个载荷，部分汽车的非悬挂重量（unsprung mass），是由车架承受的，通编制日期：05. 11.29 编者：祁殿渠版次：02 第9 页共9 页过轮轴传到地面。
而这个载荷，主要会集中在轴距的中心点。
因此车架底部的纵梁和横梁（member），一般都要求较强的刚度。
2) 非水平扭动（longitudinal torsion）当前后对角车轮遇到道路上的不平而滚动，车架的梁柱便要承受这个纵向扭曲应力（longltudinal torsion），情况就好象要你将一块塑料片扭曲成螺旋形一样。
3) 横向弯曲（lateral bending）所谓横向弯曲，就是汽车在入弯时重量的惯性（即离心力）会使车身产生向弯外甩的倾向，而轮胎的抓着力会和路面形成反作用力，两股相对的压力将车架横向扭曲。
4) 水平菱形扭动（horizontal lozenging）因为车辆在行驶时，每个车轮因为路面和行驶情况的不同，（路面的铺设情况、凹凸起伏、障碍物及进出弯角等等）每个车轮会承受不同的阻力和牵引力，这可以使车架在水平方向上产生推拉以至变形，这种情况就好象将一个长方形拉扯成一个菱形一样。
4.2 车架的主要设计内容4.2.1.功能和可靠性:车架设计首先要保证的就是产品的功能和可靠性，并且要保证产品有良好的工艺性。
车架设计是一项创造性劳动，新颖的设计要求有新的构思，对此设计人员一方面应大胆的采用新理论和新结构，另一方面也要总结经验采用原有的成功的技术和结构。
车架设计涉及到工程技术的各个领域，主要基本要素有：材料、强度、挠度、刚度、稳定性；摩擦、磨损、润滑；形状、尺寸、表面加工、体积、重量、风格；温度、噪声、腐蚀；可靠性；控制；使用、安全、价格；以及维修等。
4.2.2.强度计算：车架属于整车中的关键件，其中强度不够产生的断裂直接影响着整车可靠性和安全性。
因此在设计车架时强度时零件的基本要求。
设计人员应当尽可能精确地确定作用在零件上载荷地性质、大小、方向和作用点。
由于在设计中一方面很难确定载荷的全部要素；而且即使同一种材料做成的试样对载荷、温度、环境等条件所显示地抵抗能力也会出现差异。
这样，计算的结果就不能准确的表示实际的承载能力。
为此，在车架设计上汽集团奇瑞汽车有限公司车架系统设计开发指南编制日期：05. 11.29 编者：祁殿渠版次：02 第10 页共10 页中常做出各种假设，以便对产品进行力学计算和强度分析。
假设既要反映实际情况，又要便于计算。
一般这种假设都偏于保守，也有考虑不周而失效的。
所以对于车架的设计必须要通过试验和试用，证明该产品的设计是成功的。
1) 载荷：在强度计算中作用于车架上的载荷分为两种一种是静载荷一种是动载荷。
用静载荷的设计方法最简单，至今仍广为采用。
受冲击载荷时，在零件中引起的应力和应变值，都要显著地大于静载荷时的应力和应变值。
在常规设计中，经常采用的是在载荷中乘以大于1的动载系数后，仍用静载荷方法进行计算。
对于能将机器中有关部分简化成简单振动系统的场合，动载系数可用机械振动的方法求得。
通常动载系数是由经验来确定。
新设计的车架，载荷一般是预先给定的。
2) 静强度计算在车架设计中最基本的计算是静强度计算。
在计算中考虑到应力的变化的影响要采用较大的安全系数，或较低的许用应力。
对于此塑性材料的部件可用第三强度理论、第四强度理论求出等效单项应力σ,等效单向应力除以材料的极限应力s σ得安全系数n ，则静强度判据为[]σσ≤或者[]n n ≤式中[]σ―许用应力[]n ―许用安全系数3).疲劳强度计算进行应力幅变化的无限寿命计算时，通常作如下假设：当材料承受高于疲劳极限应力时，每一循环都使材料产生一定量的损伤，该损伤量是能积累的，麦因纳假设损伤累积是线性的，由此可以将应力幅规律变化的循环应力，转化为等幅的当量应力，再与疲劳极限相比得安全系数n ，则疲劳强度判据为[]n n ≤。
