钢网架结构拼装施工方案

钢网架结构施工方案
钢网架结构是一种常见的轻型钢结构，其施工方案如下：
一、施工前准备工作：
1. 组织技术人员和工人，确保施工人员具备相应的技术和安全操作技能；
2. 准备施工所需的工具和设备，包括焊接机、起重机械等；
3. 安排好施工的时间和进度，确保施工按计划进行；
4. 对施工现场进行清理和整理，确保工作区域干净整洁；
5. 进行安全检查，确保施工期间的安全。

二、施工步骤：
1. 根据设计图纸和施工要求，搭设起工业脚手架，以方便施工人员进行施工；
2. 按照设计要求进行钢网架结构的安装，根据需要采用焊接、螺栓连接等方式进行固定；
3. 在搭设好的钢网架结构上进行检查和调整，确保结构的垂直度和水平度符合要求；
4. 对钢网架结构进行加固和整理，确保结构的稳定性和安全性；
5. 进行焊接或螺栓连接处的防腐处理，以防止结构在使用过程中生锈和腐蚀；
6. 进行最终的检查和验收，确保钢网架结构的质量和安全性。

三、施工注意事项：
1. 施工期间，要严格遵守施工操作安全规范，加强施工现场的安全管理；
2. 施工过程中要做好施工现场的卫生保洁工作，确保工作区域
的干净整洁；
3. 进行钢网架结构的焊接作业时，要采取相应的防护措施，避免产生有害的气体和火灾；
4. 钢网架结构的安装要严格按照设计要求进行，不得随意改动和调整；
5. 施工期间要做好与其他施工工序的配合和协调工作，确保施工进度的顺利进行；
6. 完成施工后，要对钢网架结构进行维护和保养，定期检查和维修，确保其安全使用。

以上就是钢网架结构施工的基本方案。

在施工过程中，要注意各项安全措施的落实，并严格按照施工要求进行操作，确保钢网架结构的质量和安全性。

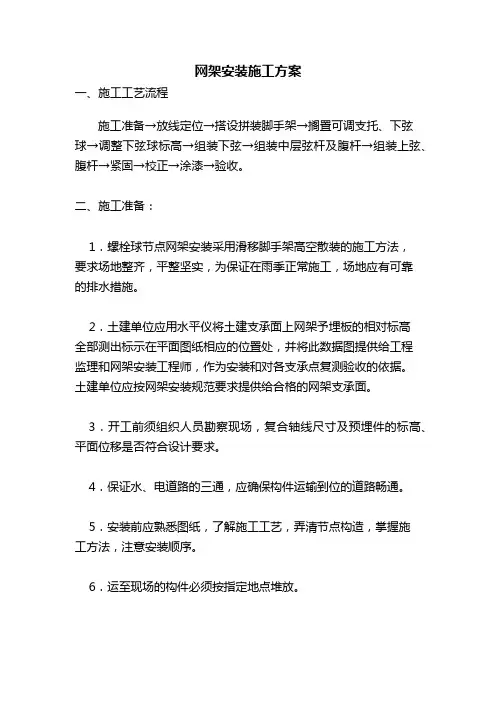

网架安装施工方案一、施工工艺流程施工准备→放线定位→搭设拼装脚手架→搁置可调支托、下弦球→调整下弦球标高→组装下弦→组装中层弦杆及腹杆→组装上弦、腹杆→紧固→校正→涂漆→验收。

二、施工准备：1．螺栓球节点网架安装采用滑移脚手架高空散装的施工方法，要求场地整齐，平整坚实，为保证在雨季正常施工，场地应有可靠的排水措施。

2．土建单位应用水平仪将土建支承面上网架予埋板的相对标高全部测出标示在平面图纸相应的位置处，并将此数据图提供给工程监理和网架安装工程师，作为安装和对各支承点复测验收的依据。

土建单位应按网架安装规范要求提供给合格的网架支承面。

3．开工前须组织人员勘察现场，复合轴线尺寸及预埋件的标高、平面位移是否符合设计要求。

4．保证水、电道路的三通，应确保构件运输到位的道路畅通。

5．安装前应熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。

6．运至现场的构件必须按指定地点堆放。

7．所有安装工具、机具应按技术要求配齐，安装所用的垫铁、焊条必须准备齐全。

三、施工方法综述：本钢网架工程为螺栓球节点网架。

结合本工程网架的特点，网架安装均采用：脚手架平台高空散装法。

安装顺序：搭设如图示阴影部分少量脚手架平台，安装阴影部分网架并精确调整网架轴线耬依次按照箭头方向滑移脚手架平台、安装网架。

轴至轴，见下图示起步区→Ⅰ→Ⅱ→Ⅲ→Ⅳ→Ⅴ→→→→→→→施工方向：ⅠꆒⅡ→Ⅲ→Ⅳ→Ⅴ根据本工程网架跨度大，采用螺栓球节点的实际情통，为控制并防止网架安装过程中所出现的挠度过的现象，网架的安装拟采用：脚手架高空散装法。

该安装方法的优点：网架安装时受力合理、施工安全可靠；施工速度快，工期短；脚手架平台可兼做屋面板的施工平台，一台多用。

四、螺栓球节点网架拼装工艺网架安装前，对支承面标高、轴线进行认真复核，做好图示记录。

对照发货清单及安装图对进入现场的部件进行清点，然后根据网架安装的先后顺序组织上料，在工作平台上配料，然后拼三角架，推三脚架进行网架拼装。

钢网架安装施工方案钢网架安装施工方案一、工程项目背景随着现代建筑技术的发展，钢结构作为一种轻质高强材料，被广泛应用于建筑行业。

钢网架作为钢结构的一种，具有结构轻巧、安装方便、经济实用等优点，在建筑屋顶、大跨度空间等区域得到广泛应用。

本项目为某建筑工程的钢网架安装施工方案。

二、施工目标1. 确保施工安全，保护人员和设备的安全。

2. 确保施工质量，确保钢网架的稳定可靠。

3. 合理优化施工流程，提高施工效率，尽快完成工程。

三、施工准备1. 购买所需的钢管、连接件等材料，确保材料质量符合国家标准。

2. 聘请具有经验丰富的工程师和技术人员进行施工，并制定详细施工方案。

3. 安排好施工队伍，确保人员到位。

四、施工步骤1. 布置现场：确认钢网架的安装位置，进行布置现场，确保施工的顺利进行。

布置现场需要保持整洁、安全。

2. 搭设脚手架：为了便于施工人员进行操作，需要搭设脚手架。

脚手架应坚固稳定，确保施工的安全。

3. 加工钢管：根据设计图纸进行钢管的加工。

加工过程中需要检查钢管的质量，确保没有划伤、变形等问题。

4. 钢管的连接：使用合适的连接件将钢管进行连接，确保连接牢固、稳定。

连接件应符合国家标准，并经过质量检查。

5. 安装钢网架：根据设计图纸将连接好的钢管进行组装，并按照一定的步骤进行安装。

安装过程中需要进行现场检查，确保安装的质量。

6. 固定钢网架：将安装好的钢网架固定在建筑物上，确保稳定性。

固定方式可以采用螺栓连接、焊接等方式。

7. 施工检查：施工完成后，进行施工检查。

确保施工质量符合要求，没有遗漏。

五、施工安全措施1. 施工人员必须佩戴安全帽、安全鞋等个人防护装备，严禁在高空作业时未加防护措施。

2. 施工现场周边需要设置警示牌，明确施工区域，确保施工区域的安全。

3. 施工人员应经过专业培训，并具备相关证书，确保能够熟练操作，防止事故的发生。

六、工期及预算本工程的预计施工周期为30天，预算为100万元，具体以实际施工情况为准。

本工程为某钢结构网架安装工程，主要包括活动室钢结构网架的安装。

工程地点位于广西苍梧至容县高速公路一标段梧州北管理分中心。

工程总占地面积约XXX平方米，建筑面积约XXX平方米。

钢结构网架采用分片块拼装吊装局部散装的方法进行施工。

二、施工准备1. 技术准备：组织技术人员学习《钢结构工程施工质量验收规范》（GB 50205-2001）等相关规范，掌握钢结构安装工艺和质量控制程序。

2. 材料准备：采购符合设计要求的钢材、螺栓球、焊条等材料，并进行质量检验。

3. 机械设备准备：准备130吨起重机、塔吊、全电动剪叉式高空作业平台等机械设备。

4. 人员准备：组织施工队伍，对施工人员进行安全技术交底，明确责任分工。

三、施工工艺1. 钢结构网架分片块拼装：（1）根据施工图，将钢结构网架分为若干个片块，分别进行拼装。

（2）在拼装过程中，严格控制片块尺寸，确保拼装精度。

2. 钢结构网架吊装：（1）采用一台130吨起重机进行整体吊装，吊装前对吊装设备进行检查，确保其安全可靠。

（2）根据现场实际情况，确定吊装位置，设置吊装基准点。

（3）吊装过程中，严格控制吊装速度，确保吊装安全。

3. 钢结构网架局部散装：（1）采用塔吊和全电动剪叉式高空作业平台进行局部散装。

（2）严格控制散装精度，确保局部散装与整体网架的对接。

4. 钢结构网架支座安装：（1）对支座进行检查，确保其质量合格。

（2）根据设计要求，将支座安装在网架底部。

5. 钢结构网架焊接：（1）选用符合设计要求的焊条进行焊接。

（2）焊接过程中，严格控制焊接质量，确保焊缝成型及整体外观。

四、质量控制1. 严格控制材料质量，确保所有材料符合设计要求。

2. 严格控制施工工艺，确保拼装精度。

3. 严格控制焊接质量，确保焊缝成型及整体外观。

4. 严格控制施工进度，确保工程按期完成。

五、安全管理1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

钢结构施工方案根据本工程的特点及现场实际情况，充分考虑经济节约及施工安全。

根据技术分析，该网架安装采用空中散拼法配合一个柱距单跨脚手架操作平台进行安装就位。

在各区域都先搭设脚手架操作平台，在脚手架操作平台上安装每个区域一个柱距单跨网架稳定单元体.调整该单元体网架的轴线位置及安装精度,确认无误后将网架支座点焊在柱顶预埋件上。

然后用高空散拼三角锥法再向各个区域的另一端方向安装，逐次安装余下网格的网架.在往前安装过程中，随时校正安装误差及轴线位置（高空散拼三角锥法为成熟的施工方法，能有效的解决多工种场地交叉施工,同时能节约脚手架成本。

)第一节、钢结构的施工技术工艺及保证措施一、钢结构测量为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的简便可靠至关重要。

1、对土建移交的控制点、轴线进行复测，及时修正.2、测量放线：对所需的控制线进行测放，并将其引出保证通视。

3、在安装前对网架构件应按有关规定进行外形尺寸的检测.4、纵、横向轴线测量根据全站仪确定定位点,控制点采用经纬仪放轴线。

5、标高测量根据提供的标高控制点，采用水准仪测试水平标高。

核对好钢尺、经纬仪、水平仪及其它测量工具后，首先根据设计图纸的位置确定好梁和柱的位置，然后放出预埋件位置及网架安装位置线及辅助线,用色泽鲜艳、牢固的颜色标出。

二、钢结构安装的基本方法待土建柱顶预埋件、安全措施、脚手架搭设、提升条件都满足要求以后，即可进行网架安装.该网架安装采用空中散拼法配合一个柱距单跨脚手架操作平台进行安装就位.按实际情况安排，在三个区域都先搭设脚手架操作平台，在脚手架操作平台上安装每个区域一个柱距单跨网架稳定单元体。

调整该单元体网架的轴线位置及安装精度,确认无误后将网架支座点焊在柱顶预埋件上。

然后用高空散拼三角锥法再向各个区域的另一端方向安装，逐次安装余下网格的网架。

在往前安装过程中，随时校正安装误差及轴线位置。

1、下弦杆与球的组装:根据安装图的编号，垫好垫实下弦球的平面，把下弦杆件与球连接并一次拧紧到位。

1.1.网架顶升1.1.1.顶升点底部楼板反顶加固1、技术准备：(1)组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。

(2)编制模板施工方案，对施工队进行技术交底。

(3)对施工人员进行安全和技术培训，加强班组的技术素质。

(4)认真做好承插型盘扣式支撑的施工安全、技术交底资料。

(5)项目部组织现场管理人员和施工工人认真学习施工图纸和建筑施工承插型盘扣式钢管支架安全技术规程。

2、材料准备确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。

同时对各种进场材料进行抽检试验并附有新钢管应有产品质量合格证；周转材料准备：做好模板、架体等周转料的备料工作，分批分期进场。

3、劳动力准备：施工队伍配备5名具有脚手架搭设经验和特种操作资格证书的架子工，负责墩身施工所需防护支架搭设。

根据开工日期和劳动力需要量计划，组织工人进场，并安排好工人生活。

水、电管线架设和安装已完成，能够满足工程施工及工程管理、施工人员生活的用水、用电需要。

做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。

必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。

4、场地布置：根据现场特点，在现场西侧围墙边对方架体材料。

周转架料堆放场地严格按照我项目部提前策划的场地进行布置，并且场地之间用钢管隔开，钢管上刷红白油漆。

5、方案设计：盘扣式模板支撑架构配件简述盘扣式支架构造如下图，其主要构件如下：6、盘扣节点：连接盘；2－扣接头插销；3－水平杆杆端扣接头；水平杆；5－斜杆；6－斜杆杆端扣接头；7－立杆盘扣式支架具有以下特点：采用低合金高强度钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN 以上。

一、工程概况本工程为钢网架工程，位于XXX项目施工现场，主要包括钢网架结构的设计、制作、运输、安装和调试等工作。

钢网架结构形式为XXX，跨度为XXX米，高度为XXX米，面积为XXX平方米。

工程采用的材料为Q235B钢材，连接方式为高强度螺栓连接。

二、施工目标1. 质量标准：合格，符合《钢结构设计标准》GB 50017-2017和《钢结构工程施工质量验收规范》GB 50205-2020的要求。

2. 工期目标：自现场具备施工条件进场后30天内完成钢网架结构的安装工作。

3. 安全目标：杜绝死亡事故及重伤事故，确保施工现场人员安全。

三、施工方法及步骤1. 施工准备（1）根据设计图纸和现场实际情况，编制详细的施工方案和施工进度计划。

（2）组织施工人员学习施工方案和安全操作规程，进行技术培训和安全教育。

（3）准备施工所需的各种材料、设备和工具，确保施工顺利进行。

（4）对施工现场进行清理和平整，设置安全防护措施，确保施工安全。

2. 钢网架制作（1）根据设计图纸，进行钢网架的深化设计，包括杆件尺寸、连接节点等。

（2）在工厂内进行钢网架杆件的加工和制作，包括切割、焊接、校正等。

（3）对制作完成的钢网架进行质量检验，确保符合设计要求。

3. 钢网架运输（1）根据钢网架的尺寸和重量，选择合适的运输车辆和运输路线。

（2）在运输过程中，采取措施保证钢网架的稳定性和安全性，防止变形和损坏。

4. 钢网架安装（1）根据施工方案，采用高空散装法进行钢网架的安装。

（2）在施工现场设置脚手架和操作平台，确保施工人员的安全。

（3）按照施工方案和施工进度计划，逐个区域、逐个柱距进行钢网架的安装。

（4）在安装过程中，严格控制钢网架的轴线位置和安装精度，确保符合设计要求。

（5）在钢网架安装完成后，进行高强度螺栓的连接和紧固，确保连接牢固。

5. 钢网架调试（1）在钢网架安装完成后，进行整体调整，包括轴线位置、标高、水平度等。

（2）对钢网架的连接节点进行检测，确保连接牢固可靠。

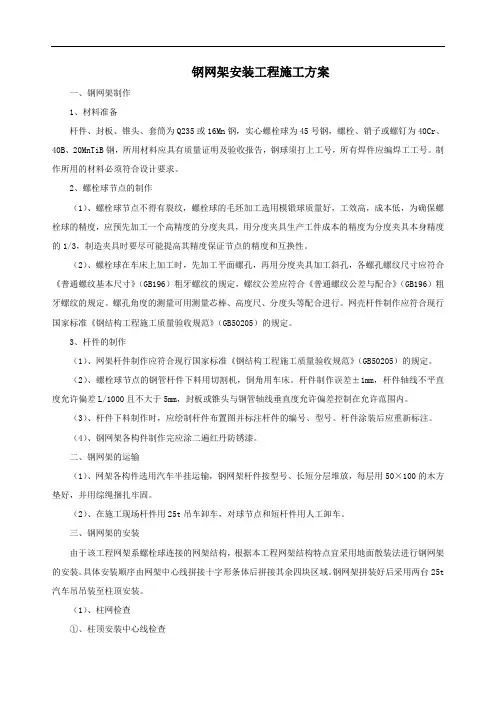

钢网架安装工程施工方案一、钢网架制作1、材料准备杆件、封板、锥头、套筒为Q235或16Mn钢，实心螺栓球为45号钢，螺栓、销子或螺钉为40Cr、40B、20MnTiB钢，所用材料应具有质量证明及验收报告，钢球须打上工号，所有焊件应编焊工工号。

制作所用的材料必须符合设计要求。

2、螺栓球节点的制作（1）、螺栓球节点不得有裂纹，螺栓球的毛坯加工选用模锻球质量好，工效高，成本低，为确保螺栓球的精度，应预先加工一个高精度的分度夹具，用分度夹具生产工件成本的精度为分度夹具本身精度的1/3，制造夹具时要尽可能提高其精度保证节点的精度和互换性。

（2）、螺栓球在车床上加工时，先加工平面螺孔，再用分度夹具加工斜孔，各螺孔螺纹尺寸应符合《普通螺纹基本尺寸》（GB196）粗牙螺纹的规定，螺纹公差应符合《普通螺纹公差与配合》（GB196）粗牙螺纹的规定。

螺孔角度的测量可用测量芯棒、高度尺、分度头等配合进行。

网壳杆件制作应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的规定。

3、杆件的制作（1）、网架杆件制作应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的规定。

（2）、螺栓球节点的钢管杆件下料用切割机，倒角用车床。

杆件制作误差±1mm，杆件轴线不平直度允许偏差L/1000且不大于5mm，封板或锥头与钢管轴线垂直度允许偏差控制在允许范围内。

（3）、杆件下料制作时，应绘制杆件布置图并标注杆件的编号、型号。

杆件涂装后应重新标注。

（4）、钢网架各构件制作完应涂二遍红丹防锈漆。

二、钢网架的运输（1）、网架各构件选用汽车半挂运输，钢网架杆件按型号、长短分层堆放，每层用50×100的木方垫好，并用综绳捆扎牢固。

（2）、在施工现场杆件用25t吊车卸车，对球节点和短杆件用人工卸车。

三、钢网架的安装由于该工程网架系螺栓球连接的网架结构，根据本工程网架结构特点宜采用地面散装法进行钢网架的安装。

钢结构网架施工方案方法1高空拼装法钢网架用高空拼装法进行安装，是先在设计位置处搭设拼装支架，然后用起重机把网架构件分件(或分块)上吊至空中的设计位置，在支架上进行拼装。

此法有时不需大型起重设备，但拼装支架用量大，高空作业多。

因此，对高强度螺栓连接的、用型钢制作的钢网架或螺栓球节点的钢管网架较适宜，目前仍有一些钢网架用此法施工。

2整体安装法整体安装法就是先将网架在地面上拼装成整体，然后用起重设备将其整体提升到设计位置上加以固定。

这种施工方法不需高大的拼装支架，高空作业少，易保证焊接质量，但需要的起重量大的起重设备，技术较复杂。

因此，此法对球节点的钢网架(尤其是三向网架等杆件较多的网架)较适宜。

根据所用设备的不同，整体安装法又分为多机抬吊法、拔杆提升法、千斤顶提升法及千斤顶顶升法等。

1、多机抬吊法此法是用于高度和重量都不大的中、小型网架结构。

安装前先在地面上对网架进行错位拼装作业(即拼装位置与安装轴线错开一定距离，以避开柱子的位置)。

然后用多台起重机(多为履带式起重机或汽车式起重机)将拼装好的网架整体提升到柱顶以上，在空中移位后落下就位固定。

(1)网架拼装为防止网架整体提升时与柱子相碰，错开的距离取决于网架提升过程中网架与柱子或柱子牛腿之间的净距，一般不得小于10～l125px，同时要考虑网架拼装的方便和空中移位时起重机工作的方便。

需要时可与设计单位协商，将网架的部分边缘杆件留待网架提升后再焊接，或变更部分影响网架提升的柱子牛腿。

钢网架在金属结构厂加工之后，将单件拼成小单元的平面桁架或立体桁架运到工地，工地拼装即在拼装位置将小单元桁架拼成整个网架。

网架拼装的关键，是控制好网架框架轴线支座的尺寸(要预放焊接收缩量)和起拱要求。

网架焊接主要是球体与钢管的焊接。

一般采用等强度对接焊，为安全起见，在对焊处增焊6～8mm的贴角焊缝。

管壁厚度大于4mm的焊件，接口宜作成坡口。

为使对接焊缝均匀和钢管长度稍可调整，可加用套管。

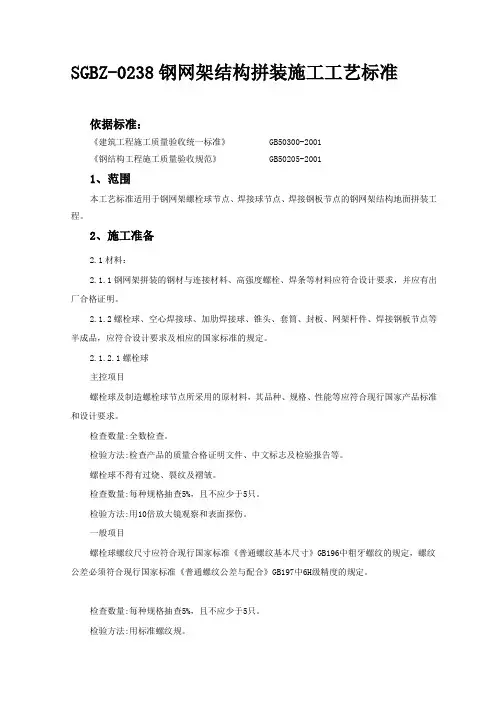

SGBZ-0238钢网架结构拼装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收规范》 GB50205-20011、范围本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。

2、施工准备2.1材料：2.1.1钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。

2.1.2螺栓球、空心焊接球、加肋焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。

2.1.2.1螺栓球主控项目螺栓球及制造螺栓球节点所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量:全数检查。

检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。

螺栓球不得有过烧、裂纹及褶皱。

检查数量:每种规格抽查5%，且不应少于5只。

检验方法:用10倍放大镜观察和表面探伤。

一般项目螺栓球螺纹尺寸应符合现行国家标准《普通螺纹基本尺寸》GB196中粗牙螺纹的规定，螺纹公差必须符合现行国家标准《普通螺纹公差与配合》GB197中6H级精度的规定。

检查数量:每种规格抽查5%，且不应少于5只。

检验方法:用标准螺纹规。

螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸及允许偏差应符合GB50205-2001的规定。

检查数量:每一规格按数量抽查5%，且不应少于3个。

检验方法:用卡尺和分度头仪检查。

2.1.2.2拼装用高强度螺栓主控项目钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。

高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。

钢结构网架施工方案钢结构网架施工方案一、施工准备工作1. 确定施工图纸和设计方案，并组织技术人员进行复核和比对。

2. 准备施工所需的材料和设备，包括钢材、焊接材料、起重设备等。

3. 搭建施工临时设施，包括临时工棚、安全防护设施等。

4. 打桩、开挖基础，确保基础平整、牢固。

二、基础施工1. 根据设计要求，确定钢结构网架的基础形式和尺寸。

2. 进行基础施工，包括打桩、浇筑混凝土基础等。

3. 对于大型钢结构网架，还需要进行地下设施的迁移和改造。

三、组装与拆卸1. 检查所准备的钢材是否符合要求，如有问题需及时更换。

2. 按照施工图纸和设计方案，进行钢结构网架的组装工作，包括焊接、螺栓连接等。

3. 在组装过程中，及时检查和修正，确保各个部件的精度和稳定性。

4. 完成钢结构网架的组装后，按照相反的顺序进行拆卸，确保安全和整洁。

四、焊接与涂装1. 确保焊接操作人员具备相应的资质和经验，遵守焊接操作规程。

2. 对于焊接接头，应进行全面的检查和测试，确保焊接质量满足设计要求。

3. 完成钢结构网架的焊接后，进行表面处理和涂装，增加其抗腐蚀和美观性。

五、安装与调试1. 进行钢结构网架的安装工作，包括起重、吊装等。

2. 在安装过程中，严格按照设计要求进行调整和校准，确保安装精度和稳定性。

3. 完成钢结构网架的安装后，进行系统的调试和检查，确保其正常运行。

六、验收与交付1. 完成钢结构网架的施工后，进行内部验收，确保工程质量满足设计要求。

2. 根据合同约定，进行外部验收，并提交相应的验收报告。

3. 完成钢结构网架的验收后，进行交付，包括交付验收报告和相关材料。

以上是钢结构网架施工方案的基本步骤和流程，具体实施时需要根据实际情况进行调整和安排。

同时，在施工过程中，一定要注意安全和质量，确保施工的顺利进行。

第1篇一、项目概述钢结构网架是一种新型的建筑结构体系，具有自重轻、强度高、刚度大、抗震性能好、施工速度快、安装简便、节能环保等优点，广泛应用于体育馆、展览馆、仓储库、飞机库、候机楼、车站、停车场、住宅等建筑中。

本方案针对某钢结构网架工程，详细阐述施工过程及注意事项。

二、工程概况1. 工程名称：某体育馆钢结构网架工程2. 工程地点：某市某区3. 结构形式：单层双向正交正放四角锥网架4. 网架跨度：60m×60m5. 网架高度：18m6. 结构材料：Q345B钢7. 施工周期：60天三、施工准备1. 技术准备- 熟悉施工图纸，了解设计意图和结构特点。

- 制定详细的施工方案，明确施工工艺和施工流程。

- 组织技术人员进行现场勘查，了解施工现场环境。

2. 人员准备- 组织施工队伍，明确各工种人员职责。

- 对施工人员进行技术培训和安全教育。

3. 材料准备- 钢结构材料：Q345B钢，包括H型钢、圆钢、角钢等。

- 钢筋材料：HRB400钢筋。

- 防腐材料：油漆、防锈剂等。

- 连接件：高强螺栓、焊条、焊药等。

4. 设备准备- 施工机械：吊车、切割机、电焊机、钻床、扳手、螺丝刀等。

- 测量仪器：水准仪、经纬仪、全站仪等。

四、施工工艺1. 基础施工- 按照设计图纸进行基础施工，确保基础平面尺寸和标高符合要求。

- 基础混凝土强度达到设计要求后，进行基础验收。

2. 柱子安装- 根据基础轴线，进行柱子定位。

- 使用吊车将柱子吊装至指定位置，进行临时固定。

- 检查柱子垂直度和标高，调整至符合要求。

3. 屋面梁安装- 根据柱子轴线，进行屋面梁定位。

- 使用吊车将屋面梁吊装至指定位置，进行临时固定。

- 检查屋面梁垂直度和标高，调整至符合要求。

4. 网架安装- 根据屋面梁轴线，进行网架安装。

- 使用吊车将网架单元吊装至指定位置，进行临时固定。

- 检查网架单元垂直度和标高，调整至符合要求。

5. 节点连接- 使用高强螺栓进行节点连接，确保连接强度和可靠性。

体育场挑棚及网架钢结构安装工程施工方案一、工程概况体育场挑棚及网架钢结构安装工程旨在改善体育场的观众席座椅遮阳条件，并提供坚固的支撑结构。

工程总面积为XXX平方米，其中挑棚面积为XXX平方米，网架钢结构为XXX平方米。

在施工过程中，需注重安全、稳定、耐久的原则。

二、施工准备1.项目经理负责工程的组织、协调和管理，每日进行工地巡查并记录。

2.聘请经验丰富的施工人员，要求熟悉钢结构安装工艺，懂得安全操作规范。

3.准备施工所需的材料和设备，包括钢材、焊接设备、吊车等。

4.制定安全生产方案，明确施工过程中的安全要求和措施，并进行培训。

三、工程施工流程1.基础处理：根据设计要求进行地基处理，确保地基承载力和稳定性。

2.钢结构制作：根据施工图纸制作钢结构构件，并进行质量检查，确保尺寸和质量符合要求。

3.连接件制作：制作钢结构连接件，采用焊接或螺栓连接方式，保证结构的稳定性和安全性。

4.预制构件处理：对挑棚预制构件进行防腐处理，确保使用寿命。

5.网架钢结构安装：根据施工图纸和安装要求，安装挑棚和网架钢结构，确保安装位置准确，连接牢固。

6.焊接检查：完成钢结构安装后，对焊接点进行质量检查，确保焊缝的质量和强度。

7.挑棚安装：安装挑棚屋面，包括屋架、屋面材料等，确保遮阳效果和防水性能。

8.最终验收：进行最终验收，检查钢结构安装质量和遮阳效果，确保符合设计要求。

四、施工安全措施1.搭建临时防护设施，确保施工场地的安全。

2.施工人员必须做好个人防护措施，包括安全帽、安全鞋、安全绳等。

3.严格控制焊接工艺和焊工质量，确保焊接点牢固可靠。

4.吊装钢结构时，严禁超载，确保吊车和吊装索具的安全。

5.在施工过程中定期进行安全检查和隐患排查，确保施工安全。

五、质量控制1.所有钢结构构件必须按要求进行制作和检验，确保尺寸、质量和材料符合设计要求。

2.施工过程中对焊接点和连接点进行质量检查，确保焊接牢固，连接紧密。

3.所有安装工序必须按照设计图纸和规范要求进行，确保施工质量和安全性。

第六节钢网架结构安装施工一、材料1.钢网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。

2.钢网架安装用的空心焊接球、加肋焊接球、螺栓球。

半成品小拼单元、杆件，以及橡胶支座等半成品，应符合设计要求及相应的国家标准的规定。

二、主要机具：电焊机、氧-乙炔切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪，磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。

三、作业条件：1.安装前应对网架支座轴线与标高进行验线检查。

网架轴线、标高位置必须符合设计要求和有关标准的规定。

2.安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准的规定以后，才能安装。

3.采用高空滑移法时，应对滑移轨道滑轮进行检查，滑移水平坡度应符合施工设计的要求。

4.采用条、块安装，工作台滑移法时，应对地面工作台、滑移设备进行检查，并进行试滑行试验。

5.采用整体吊装或局部吊装迭时，应对提升设备进行检查，对提升速度、提升吊点、高空合拢与调整等工作作好试验，必须符合施工组织设计的要求。

6.采用高空散装法时，应搭设满堂红脚手架，并放线布置好各支点位置与标高。

采用螺栓球高空散装法时，应设计布置好临时支点，临时支点的位置、数量应经过验算确定。

7.高空散装的临时支点应选用千斤顶为宜，这样临时支点可以逐步调整网架高度。

当安装结束拆卸临时支架时，可以在各支点间同步下降，分段卸荷。

四、螺栓球正方四角锥网架高空散装法：1.工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收2.放线、验线与基础检查：2.1检查柱顶混凝土强度。

检查试件报告，合格后方能在高空柱顶放线、验线。

2.2由总包提供柱顶轴线位移情况，网架安装单位对提供的网架支承点位置、尺寸进行复验，经复验检查轴线位置、标高尺寸符合设计要求以后，才能开始安装。

网架钢结构施工方案网架钢结构施工方案一、施工前的准备工作1. 制定具体施工方案，包括施工顺序、施工方法、安全措施等，并进行技术交底。

2. 准备好所需的施工材料和设备，包括钢材、焊接设备、起重机械等。

3. 进行现场勘测和测量，确定网架钢结构的位置和尺寸。

4. 组织人员进行安全培训和技术培训，确保施工人员掌握必要的安全知识和技术要求。

二、施工过程1. 搭设临时支架，用于支撑和固定钢构件，确保施工安全。

2. 进行基础施工，包括打地基、浇筑混凝土等。

3. 制作钢构件，包括切割、折弯、焊接等工序。

4. 将制作好的钢构件吊装或推入预定位置，使用螺栓连接固定。

5. 进行焊接工作，包括焊接钢构件之间的连接、焊接支撑结构等。

6. 进行防腐处理，包括喷涂涂料、镀锌等，以增加钢结构的耐久性。

7. 进行验收和质量检查，确保施工质量符合要求。

8. 清理工地，恢复原状，确保环境整洁。

三、施工安全措施1. 搭设安全防护网和安全警示标志，确保工地的安全通行。

2. 使用专业的起重机械进行吊装作业，避免人力搬运造成的伤害。

3. 施工人员必须佩戴安全帽、安全鞋等个人防护装备，严禁穿拖鞋等不符合要求的服装。

4. 在高处作业时，必须系好安全带，确保人员的人身安全。

5. 严格按照焊接工艺要求进行焊接作业，避免造成火灾和爆炸等危险情况。

6. 施工现场必须保持整洁，避免杂物堆放和未处理的建筑垃圾导致意外伤害。

四、注意事项1. 在施工过程中，要随时关注天气变化，避免风雨等恶劣天气对施工造成影响。

2. 严禁未经批准的人员进入施工现场，并进行必要的管理和监督。

3. 钢结构施工应按照相关的技术规范和标准进行，确保施工质量和安全性。

4. 确保施工人员具备相应的资质和技能，严禁无证上岗。

五、总结网架钢结构施工是一项复杂的工程，需要充分考虑施工安全和质量要求。

通过制定详细的施工方案、严格执行安全措施，可以有效避免施工过程中出现的安全问题和质量问题。

同时，施工过程中要保持协调配合，充分发挥施工人员的技术和创造力，确保施工进度和质量达到预期目标。

松原至通榆(吉蒙界)公路建设项目SY01合同段GQ10工区（房建项目）钢结构网架整体吊装方案编制单位：松原至通榆（吉蒙界）公路GQ 10工区经理部编制时间：编制人：审核人：审批人：一．工程概况工程概况：铁科高速公路松原至通榆（吉蒙界)段高速公路建设项目房建工程GQ10工区（GQ10-1、GQ10-2），施工总建筑面积约51773.24平方米，收费雨棚总投影面积11639.67平方米。

GQ10-1施工区，项目位于吉林省乾安县，起止站点以此为：拐脖店收费站，让字服务区，让字收费站、管理处、养护工区，乾安收费站，泥林服务区，大布苏收费站、管理处、养护工区等六个站点。

主要施工站点较集中在乾安互通（K45+600）和大布苏互通（K74+960）附近，施工总建筑面积约14628.58平方米（不含收费雨棚）。

GQ10-2施工区，项目位于吉林省通榆县，起止站点以此为：通榆东收费站，通榆服务区，通榆北收费站、管理分公司、向海收费站、管理处、养护工区，兴隆山服务区、兴隆山收费站、管理处、养护工区，同发收费站、同发服务区等八个站点，主要施工站点较集中在通榆东收费站（K115+410）附近，施工总建筑面积约35361.85平方米（不含收费雨棚）。

松原至通榆（吉蒙界)段高速公路房建工程收费站、服务区面积收费雨棚站点总用地面积总建筑面积投影面积拐脖店收费站1568m²让字服务区75133m²3914.66m²让字收费站、管理处、养43800m²4988.41m²607.75m²护工区乾安收费站6000m²1818m²1152.9m²泥林服务区75133m²3907.51m²大布苏收费站、管理处、43800m²5086.53m²677.6m²养护工区通榆东收费站6000m²1626.18m²890m²通榆服务区75133m²3880.96m²通榆北收费站、通榆分公50100m²5496.4m²1124m²司向海收费站、管理处、养40000m²4988.41m²712m²护工区兴隆山服务区75088m²3908.12m²兴隆山收费站、管理处、40000m²4988.41m²598.08m²养护工区同发收费站6000m²1478.99m²880.55m²同发服务区75133m²3907.85m²二、施工测量1、技术依据（1）工程合同技术条款及图纸（2）《工程测量规范》（GB50026-2007）（3）《钢结构工程施工质量验收规范》（GB50205-2001）（4）《建筑变形测量规范》（JGJ/T8-2007）2、测量作业（1）根据所建立的平面控制网和高程控制网，检查上工序提交的混凝土柱测量资料和锚固件的测量资料。

钢结构安装工程施工方案一、工程概况华晋焦煤王家岭矿井工业场地临时锅炉房工程，屋面钢结构面积486平方米，四面主体结构承重柱。

抗震设防烈度为7度，设计全然地震加速度为0.15g。

使用荷载应作用于网架节点上，未经设计人员同意，不得在网架杆件上吊挂任何荷载〔即网架杆件仅承受轴向力，不得承受横向分布力〕。

上弦荷载，静载：0.30KN/㎡，活载：0.50KN/㎡，下弦静载：0.50KN/㎡，全然风压：0.40KN/㎡。

由于施工场地有限以及局部设备施工现场短缺，我工程部决定下料及制作在太原加工好后再运输至施工现场拼装。

网架安装时期，尽管场地满足需要，但全是悬空作业，不平安因素多。

因此起始时期，所有工作平台架均属承重足手架，因此架子的搭设应进行结构计算〔详见第七点〕。

二、网架结构施工顺序：图纸会审→备料→原材料检验→制作→运输→现场验收→分块组装→测量尺寸→分块吊装→条块之间连接→复核尺寸、校正→钢架上拼装小单元→微型吊具高空散装→防火漆涂装→竣工交验。

三、网架制作工艺：1、杆件应采纳机床下料，准许偏差±1mm；2、钢管与空心球的焊接，焊缝要求饱满，不得夹渣、未焊透、气孔咬肉等缺陷；3、钢管与空心球连接焊缝、空心球对连接焊缝，应符合现行国家标准GB50205－2001 的二级质量检验标准的要求，其他焊缝符合三级质量检验要求；4、焊接时应选择合理的焊接工艺及焊接顺序，以减少钢结构生产的焊接应力和焊接变形；5、网架结构制作及安装过程中的对接焊缝质量等级为二级，其他安装焊缝等级为三级；6、图中未标明焊缝均为满焊，焊缝高度不小于截面最小壁厚。

四、施工测量测量工作开始前，先要核对钢尺。

构件制造厂和安装单位二方必须使用经同一标准核对过的钢尺，并钢尺的拉力。

经纬仪、水准仪和其他测量工具都必须核对正确。

总、分包单位对轴线桩、水准点、主控轴线交叉验线；钢筋混凝土结构施放轴线的交验。

熟悉图纸，对测量方案及各工序进行技术交底，明确执行标准，掌握检测方法及质量目标；技术部门需提供拼装、安装各操纵点位的三维设计值，并转换为可施测的台架拼装值。

钢结构网架施工方案钢结构网架是一种先进、可靠、灵活的建筑结构形式，广泛应用于工业建筑、体育场馆、商业综合体等场所。

下面是一份钢结构网架施工方案，供参考：一、施工前准备工作1. 准备钢结构网架施工图纸及相关设计文件。

2. 做好材料采购工作，包括钢材、螺栓、焊材等。

3. 组织好施工人员，并进行必要的技术培训。

4. 安排好施工机械设备，如起重机、焊接设备等。

二、场地准备工作1. 清理施工场地，确保其平整、清洁。

2. 安装好必要的临时设施，如施工棚、临时办公室等。

3. 设置好施工场地的安全警示标志，确保施工安全。

三、钢结构安装1. 根据施工图纸，确定好钢结构的安装位置和顺序。

2. 使用适当的起重机设备，对钢结构进行吊装和定位。

3. 通过螺栓连接等方式，将各个钢构件进行连接。

4. 在连接处进行相应的焊接工作，确保连接牢固可靠。

四、抗震加固工作1. 根据设计要求，对钢结构进行抗震加固。

五、防腐处理1. 对钢结构进行防腐处理，采用喷涂、涂刷等方式。

2. 确保钢结构在使用过程中具有较好的耐腐蚀性能。

六、安装配套设施1. 根据工程要求，安装好配套设施，如屋面板、墙板等。

2. 进行必要的检查和调整，确保各个设施安装正确。

七、验收和交付1. 在施工完成后，对钢结构进行验收，确保其安装质量符合相关标准。

2. 准备好验收报告，并将相关文件交给建设单位。

以上是一份钢结构网架施工方案的基本内容，不同项目的具体情况可能会有所差异，需要根据实际情况进行调整。

施工方案的制定应充分考虑安全、质量和进度等因素，确保施工过程顺利进行，最终交付一项满意的工程。

本工程为XX项目钢结构网架施工安装工程，主要包括屋面网架、屋面檩条、屋面防水层等施工内容。

屋面网架采用三角形网架结构，跨度较大，结构复杂。

为确保施工质量、安全、进度，特制定本施工方案。

二、施工工艺及方法1. 施工准备（1）组织施工人员培训，熟悉施工图纸、施工方案及施工规范，提高施工人员的综合素质。

（2）现场材料、设备检查，确保满足施工要求。

（3）施工区域划分，明确施工区域及安全通道。

2. 施工流程（1）基础处理：对屋面基础进行检查，确保其符合设计要求，必要时进行加固处理。

（2）网架安装：1）根据设计要求，在地面上进行网架单元的拼装，确保拼装质量。

2）将拼装好的网架单元吊装至屋面，安装节点。

3）安装檩条、屋面防水层等。

（3）施工质量控制：1）严格控制网架单元拼装质量，确保节点焊接质量。

2）严格控制屋面防水层施工质量，确保防水效果。

3）严格控制檩条安装质量，确保檩条间距及标高符合设计要求。

4. 施工安全措施（1）加强施工人员安全教育，提高安全意识。

（2）施工现场设置安全警示标志，明确安全通道。

（3）施工现场配备必要的安全防护设施，如安全带、安全网等。

（4）施工过程中，严格执行安全操作规程，确保施工安全。

三、施工进度安排1. 施工前期：15天完成施工准备、施工人员培训、现场材料设备检查等工作。

2. 施工阶段：60天完成屋面网架安装、檩条安装、屋面防水层施工等工作。

3. 施工验收：15天完成施工质量验收、安全验收等工作。

四、施工质量控制1. 严格控制网架单元拼装质量，确保节点焊接质量。

2. 严格控制屋面防水层施工质量，确保防水效果。

3. 严格控制檩条安装质量，确保檩条间距及标高符合设计要求。

4. 加强施工过程中的质量检查，确保施工质量。

五、施工安全管理1. 加强施工人员安全教育，提高安全意识。

2. 施工现场设置安全警示标志，明确安全通道。

3. 施工现场配备必要的安全防护设施，如安全带、安全网等。

4. 施工过程中，严格执行安全操作规程，确保施工安全。

钢网架工程施工安装方案一、施工前准备（一）、现场总平面布置图本工程的总平面的主要布置内容为：A.项目经理部及安装工人的办公室、临时库房。

B.材料运输通道和吊机吊装（开行）通道。

C.原材料、设备、零部件的堆放场地。

D.电源位置的确定和布置。

E.对拼接场地、支承点及预埋件位置的测量。

F.施工的分区及顺序。

（二）、施工准备1、物料准备：材料、构（配）件、机具和设备是保证施工顺利的物资基础，这些物资的准备工作必须在工程开工之前完成。

根据各种物资的需求量计划，分别落实货源，安装运输和准备，使其满足连续施工的要求。

2、劳动组织准备施工队伍组织坚持合理、精干的原则，同时要根据施工组织设计制定的劳动力需要计划确定，在组织安装队进入现场时要进行安全、防火和文明施工等方面的教育，并建立、健全工地的各项管理制度，按照组织设计制定的各项保证措施考核各岗位人员。

3、施工现场准备（1）按照图纸要求进行施工前测量，测量记录要与图纸相符，如有不符，应复测，经设计方认可后共同解决后再进行施工。

（2）搞好“四通一平”，即路通、水通、电通、通信通和平整场地。

（3）搭建临时设施，为正式开工准备好生产、办公、生活、居住和储存等临时用房。

（4）安装调试施工机具。

按照施工机具需要，安排计划，组织施工机具进场，将施工机具安置在规定的地点或仓库。

对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作。

所有施工机具都必须在开工前进行检查和试运转。

（5）做好构（配）件、制品和材料的储存和堆放。

（6）设置消防、保安设施。

二、施工安装方案制丝车间与配方库均采用地面散装与整体吊法施工,这里以制丝车间为主详读具体施工方法.三、钢网架的地面拼装与整体吊装安装法本工程制丝车间长246米，宽9０米，采用地面拼装整体吊装，先中区散装，在中间四柱位置设置四组塔架．塔架顶部设置四个手拉葫芦均为２５吨，ＥＡ轴和ＥＬ轴中区支座位置设立八个十吨葫芦，每组塔架设计承载力１００吨，整个四组塔架设计起吊重量４００吨，全部起重４８０吨，网架每块重量小于３００吨，可以满足起重要求，钢网架安装具体方法后详，制丝车间三块断开位置在Ｅ４１轴和４９轴左右．安装顺序：１～测量定位２～起吊中柱支座３～安装塔架４～拼装网架５～起吊１.5米检查系统状态6～起吊就位7～焊接中心支座／连接边支座8～撤倒链9～定位检查．10~高空散装对接边网架及中心网架.本工程配方库车间,长72米,宽30米,高21.150米也采用地面拼装,整体吊装法.下面依据安装顺序具体以制丝车间来说明做法.1: 测量定位制丝车间分三块安装,长246米,中间无分隔缝,中间一块从E41~E49是关键,两边两块的位置都依它而定,所以中间块的定位相当重要,必须准确.A; 水平面抄平.依据中间支座位置焊接的需要,网架下弦必须高出地面障碍抄平,弹出EA轴-EL轴及E41-E49轴的中,边线,确定起步安装位置.安装过程中不断用水准仪抄平，为以后焊接球安装创造一个水平面.B: 在具体安装过程中，焊接球和螺栓球每三个网格抄平一次,必须保持所装网架水平．2: 起吊网架支座.每区中间四个支座重量大,在安装塔架前首先用汽车吊把支座吊到位,在起吊前弹出支座底板的纵横中轴线.3: 安装塔架.A: 塔架是该吊装系统的主要设备,是公司设计部专门设计,由于重量重,搬运困难, 必须在安装网架前和网架安装好后实测水平和垂直度矫正,经验收后方可使用.安装.方法详见吊装专项方案．B:安装固定架. 为防止塔架工作过程中侧向位移,在塔架竖向安装三处与混凝土柱连接的固定支撑..三处分别为塔架底部1米为一处固定支撑,5米加一处固定支撑,9米加一处固定支撑.C: 刻竖直标尺,为控制起吊过程中网架水平度,在塔架和柱上刻出标度线,起吊时依标尺线控制整块网架起吊过程的速度和水平度。
