地质罗盘的使用方法

地质罗盘仪使用方法
1.测磁方位角
将仪器的两个挂钩挂在测绳上，使用罗盘的零端指向测量前进方向。

待磁针静止后读取北磁针的读数。

2.测量岩层产状
（1）测量岩层走向；
将仪器上盖打开，并扳至与底盒成一平面。

使罗盘的长边紧贴层面，将罗盘放平，使园水准器中的气泡居中，待磁针稳定后，指北针（或指南针）所指的方向角即为该岩层的走向。

（2）测量岩层倾向；
将仪器上盖开至与下壳体大约相垂直的位置，将竖直的上壳体贴紧岩层层面，调整仪器，使园水准器的气泡居中，待磁针稳定后，指北针所指方位角，即为岩层倾向。

（3）测量岩层倾角：
将仪器上盖打开，并扳至与底盒成一平面。

将长边（底盒刻有半园读数的一边）顺岩层的倾向侧立于岩层面上，然后转动手把，使长水准器的气泡居中，游标指示盘所指的度数即为岩层倾角。

上述方法可同时用于断层面及裂缝面的产状测量
3.测量斜坡的坡角
将仪器上盖打开并侧立，通过底盒瞄准器（下挂钩）和上壳体之透视孔，，瞄准前方与视线等高之点，板动把手，使长水准器气泡居中（可以从反光镜中看出），游标指示盘所指度数即长斜坡坡角。

4.作校准用
将上盖向后打开，扳平，调整指示器使之刻线指在90°，并让长水准器气泡居中，测仪器两边及反光镜刻线形成垂直线，可以校准垂直角，当指示器刻线指在0°时，让长水准器气泡居中，则仪器盒两边及反光镜形成水平线，可以校准水平。

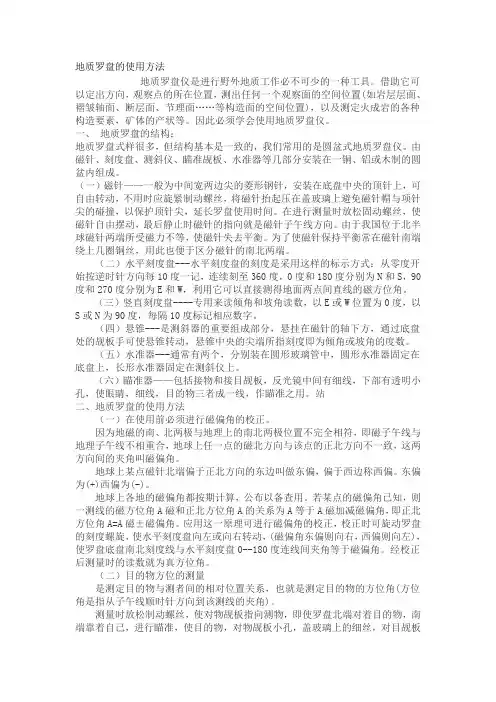

地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。

因此必须学会使用地质罗盘仪。

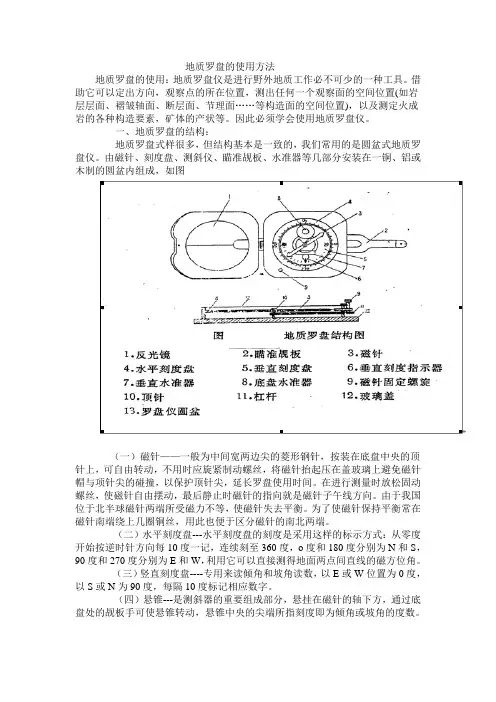

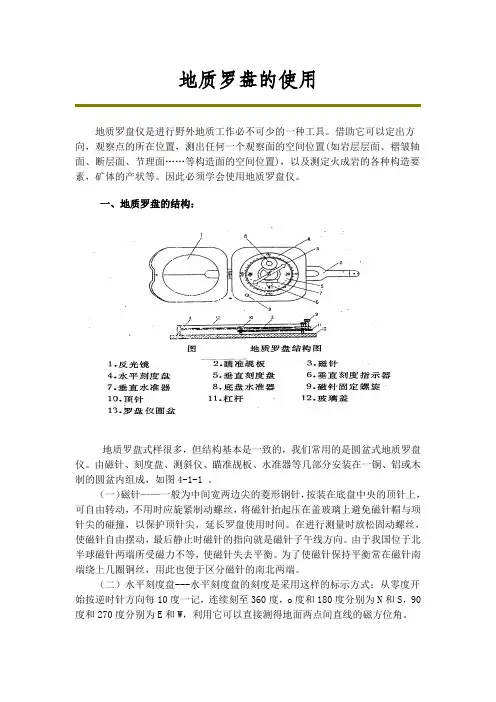

一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1 。

（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地质罗盘的详细使用方法地质罗盘是一种测量方位角度的仪器，主要用于地质勘探、地质调查和地质地图测绘等工作中。

下面将详细介绍地质罗盘的使用方法。

一、地质罗盘的结构和特点地质罗盘由底座、转盘、刻度盘、罗盘盖、刻度环、可调脚架等部分组成。

其主要特点是：尺寸小巧、重量轻、可读性高、使用方便。

二、地质罗盘的使用前准备使用地质罗盘前，首先要将其调校至零度，即调整使其正确定位北方。

具体操作如下：1.在水平地面上放置地质罗盘底座，并调整脚架，确保仪器水平。

2.将罗盘盖打开，转动转盘，使罗盘盖上的指南针针尖指向大气中不受磁场干扰的北极星。

3.将刻度盘上的刻度与指南针盖上的指南针刻度尽量对齐，确保调整准确。

三、地质罗盘的使用方法1.方位角的测量方位角是指从观测点指向目标点的线段与北方的夹角。

在测量方位角时，首先要站立在观测点上，面向目标点（如山峰、河流交汇点等），然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上，并调整脚架使其保持水平。

（2）将地质罗盘的转盘转动到正对北方，即与方向盘的刻度尽量对齐。

（3）通过尺盘上的刻度盘和刻度环，测量目标点与北方之间的夹角，即为方位角。

2.斜角的测量斜角是指地表两点之间的高程差。

测量过程中，首先要站在目标点上，朝向观测点，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。

（2）将地质罗盘转动至观测点所在的位置，使转盘上的刻度与北方对齐。

（3）通过刻度环和刻度盘上的读数，测量目标点与观测点之间的斜角。

3.倾角的测量倾角是指地表上特定点相对于水平面的角度。

在测量倾角时，首先要站在目标点上，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。

（2）将地质罗盘转动至观测点所在的位置，使刻度盘的朝向与目标点在地表上的指向相同。

（3）通过刻度环上的读数，测量目标点相对于水平面的倾角。

四、地质罗盘的注意事项1.在使用地质罗盘时，要远离强磁场干扰源，如高压电线、磁铁等，以确保测量的准确性。

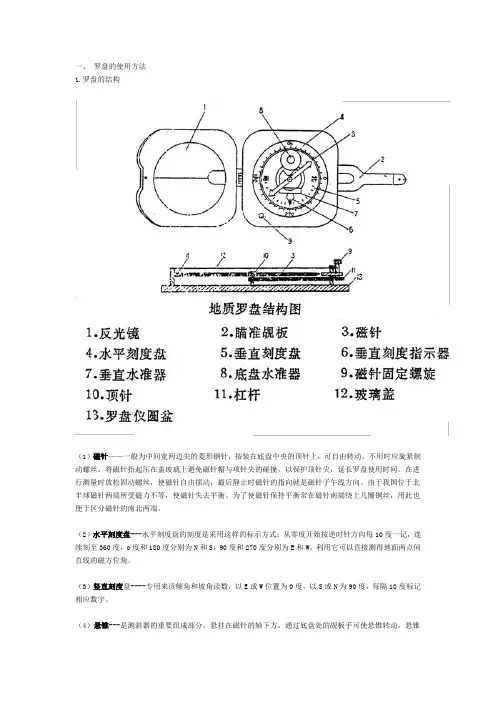

一、罗盘的使用方法1.罗盘的结构（1）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（2）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（3）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（4）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（5）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（6）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。

东偏为(+)西偏为(-)。

地球上各地的磁偏角都按期计算，公布以备查用。

若某点的磁偏角已知，则一测线的磁方位角A 磁和正北方位角A的关系为A等于A磁加减磁偏角。

应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。

地质罗盘仪使用方法第一步：调零使用地质罗盘仪前，首先需要将其调零。

具体方法如下：1.将地质罗盘仪平放在水平面上，等待其静止。

2.向右旋转地质罗盘仪，使指南针返回显示的是正北方向。

3.通过调节磁针阻尼轮，使指南针指针稳定在正北方向上。

如果指南针上方有气泡，则通过调节水平度轮，将气泡调至中央位置，以保持水平度。

第二步：确定方向在正确调零的地质罗盘仪上，可以准确测定方向。

具体方法如下：1.将地质罗盘仪平放在手掌上，并确保水平度。

2.通过观察指南针指针，可以判断当前的方向。

指针指向哪个方向，就表示当前方向为正北的多少度（注意，指南针的刻度通常是逆时针方向的）。

3.如果需要确定其他方向，可以旋转地质罗盘仪，将待测方向对准罗盘仪身上的刻度，读取刻度值即可。

第三步：解决偏差在使用地质罗盘仪的过程中，有时会遇到磁场偏差，导致测定结果与真实值有一定的偏差。

为了减小偏差，可以采取以下方法：2.在测量前，可以先进行一次快速的旋转，然后再次调零，以确保指南针能够自由转动，并使罗盘仪对磁场的偶然分布不敏感。

3.在实地测量时，可以同时使用多个地质罗盘仪进行比较测量，以减小误差。

第四步：处理倾斜度在进行地质罗盘仪测量时，如果工具有倾斜度可能会对测量结果产生影响。

为了排除倾斜度的干扰，可以进行以下操作：1.将地质罗盘仪保持水平，并确保没有倾斜度。

2.如果需要在斜坡上测量，可以使用倾角计校正地质罗盘仪的角度值。

总结：使用地质罗盘仪的关键是准确调零和正确读取指南针的指示。

在实际应用中，还需要注意磁场偏差和倾斜度对测量结果的影响。

通过熟练掌握地质罗盘仪的使用方法，并结合实际情况进行修正，可以获得准确的地理方向信息，从而提高地质勘探、调查和野外考察的成效。

地质罗盘的使用方法地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。

因此必须学会使用地质罗盘仪。

一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成。

（一）磁针——一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

站二、地质罗盘的使用方法（一）在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地质罗盘的使用方法
地质罗盘是一种常用的测量工具，主要用于测量地质构造、地磁场方向等。

下面是地质罗盘的使用方法：
1. 调整：使用地质罗盘之前，首先需要调整它以确保准确度。

打开罗盘并将其水平放置在平坦的表面上，然后使用调整螺丝将指南针指针与刻度线对齐。

2. 定位：在使用地质罗盘之前，需确定需要测量的地质构造或地磁场方向的位置。

根据需要的目标位置，移动罗盘并将其放置在合适的位置，以确保可以清晰地观察指针和刻度线。

3. 观察：当地质罗盘放置好后，仔细观察罗盘刻度盘上的指针。

指针将指向该地区的地磁场方向或地质构造的位置。

4. 记录：在观察完罗盘后，将观察结果记录下来。

可以将指针所指位置的刻度线数字或方向角度记录在笔记本上，以备后续分析和参考。

5. 多个测量：如果需要对多个地点进行测量，重复以上步骤，确保每次都进行准确的观察和记录。

6. 准确度验证：定期验证地质罗盘的准确度是非常重要的。

可将罗盘与其他已知准确的方向或角度进行比较，以确保其准确性。

7. 清洁和保养：地质罗盘需要定期保养和清洁，以确保其正常
工作。

使用干净的布清洁罗盘表面，并避免将其暴露在潮湿或恶劣环境中。

总的来说，地质罗盘是一种重要的地质测量工具，能够帮助地质学家和地质工作者准确测量地磁场方向和地质构造的位置，以支持科学研究和实地勘察工作。

地质罗盘如何使用
1.地质罗盘是野外地质考察中传统三大件之一，运用地质罗盘测量岩层和断层的产状是地质考察的基本技能，具体体 ... 是，首先用地质罗盘测岩层的走向，测量岩层走向时，将罗盘的长边的一条棱与层面紧贴，然后缓慢转动罗盘，注意在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层的走向，读磁北针或磁南针都可0以，岩层走向是朝两个方向延伸，相差度数为180度；
2.其次用地质罗盘测岩石的倾向，测倾向时，用罗盘的北端指着层面的倾斜方向，使罗盘的短边与层面贴紧，放平，并转动罗盘，转动 ... 及原则同上，北针所指的读数即为所求的倾向，倾向仅有一个指向，只能用一个数值表示，例如岩层的倾向为150度，假若在岩层上层面进行测量有困难，也可以在岩层底面上测量，仍用长测望标指向岩层倾斜方向，罗盘北端紧靠底面，读指北针即可。

地质罗盘仪的使用方法
地质罗盘仪是一种用于测量地理方位和测量地壳运动的仪器。

它通常由一个指南针和一个指向刻度盘组成。

使用地质罗盘仪的方法如下：
1. 保持平稳：在使用地质罗盘仪之前，首先要确保仪器平稳放置在一个平坦的表面上，如一张桌子或者一个岩石上。

2. 指北针校准：使用地质罗盘仪之前，需要校准指北针。

将地质罗盘仪的托盘调整到水平状态，然后将罗盘盖打开。

将罗盘仪保持在水平状态下，使指南针指向北方（可以使用地图或者其他指南物体来辅助判断方向）。

校准完成后，关闭罗盘盖。

3. 设置方位：在需要测量的地方，将地质罗盘仪放置在水平表面上，并保持罗盘盖关闭。

在罗盘盖上可以找到一个刻度盘，其中有360°或者0-90-180-270度的刻度。

根据需要，将需要测量的方向对应的度数对准这个刻度盘。

4. 读取测量结果：当地质罗盘仪完全平稳之后，可以开始读取测量结果。

通过查看指南针的指示，可以确定当前位置相对于设定的方向的角度。

通常，角度以顺时针方向递增。

记录下测量的角度。

5. 检查精度：为了保证测量的准确性，可以进行多次测量，并将结果进行比较和求平均。

需要注意的是，地质罗盘仪的使用需要在无磁场的室外环境下进行，以确保测量结果准确无误。

此外，在使用地质罗盘仪之前，最好先阅读相关的使用说明书以了解该具体仪器的特点和操作方法。

地质罗盘的使用方法地质罗盘的使用：地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。

因此必须学会使用地质罗盘仪。

一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

现在罗盘的样式如图：二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地质罗盘的使用方法
地质罗盘是一种重要的测量工具，用于测量地质环境中的方位信息，是地质勘探中不可缺少的重要工具。

它的正确使用对地质勘探有重要意义，掌握地质罗盘的使用方法是地质勘探工作中必不可少的知识。

要掌握地质罗盘的基本原理。

地质罗盘是一种用于测量地质环境中的方位信息的仪器，它采用指南针原理，利用磁北极（即地球磁北极）及其他磁极组成的磁场，求出实际方位角。

要掌握地质罗盘的使用方法，地质罗盘的使用方法主要有以下几个步骤：
1.找准正北方向：使用地质罗盘的前提是要确定正北方向，可以使用其他方法，例如测角、测距、应用地理知识等，找准正北方向后，再使用地质罗盘；
2.控制地质罗盘：使用地质罗盘时，要控制好它的姿态，罗盘的指南针应放置在水平面上，并且指南针的指向应与正北方向一致；
3.调整指向：地质罗盘上的刻度盘可以调整指向，根据实际需要，通过调整刻度盘可以测量出实际的方位角；
4.标记方向：在测量完方位角后，需要用支架或者其他类似的工具将方位角标记出来；
要注意地质罗盘的维护，使用时要注意保护它，避免受潮，并定期维护它。

掌握地质罗盘的使用方法对地质勘探具有重要意义，必须把握正确的使用方法，以保证测量精度。

地质罗盘仪的使用方法及使用注意事项一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它能够定出方向, 观察点的所在位置, 测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置), 以及测定火成岩的各种构造要素, 矿体的产状等。

( 一) 地质罗盘的结构地质罗盘式样很多, 但结构基本是一致的, 我们常见的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成, 如下图:1、磁针: 一般为中间宽两边尖的菱形钢针, 按装在底盘中央的顶针上, 可自由转动, 不用时应旋紧制动螺丝, 将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞, 以保护顶针尖, 延长罗盘使用时间。

在进行测量时放松固动螺丝, 使磁针自由摆动, 最后静止时磁针的指向就是磁针子午线方向。

由于中国位于北半球磁针两端所受磁力不等, 使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝, 用此也便于区分磁针的南北两端。

2、水平刻度盘: 水平刻度盘的刻度是采用这样的标示方式: 从零度开始按逆时针方向每10°一记, 连续刻至360°, 0°和180°分别为N和S, 90°和270°分别为E和W, 利用它能够直接测得地面两点间直线的磁方位角。

3、竖直刻度盘: 专用来读倾角和坡角读数, 以E或W位置为0°, 以S或N为90°, 每隔10°标记相应数字。

4、悬锥: 是测斜器的重要组成部分, 悬挂在磁针的轴下方, 经过底盘处的觇板手可使悬锥转动, 悬锥中央的尖端所指刻度即为倾角或坡角的度数。

5、水准器: 一般有两个, 分别装在圆形玻璃管中, 圆形水准器固定在底盘上, 长形水准器固定在测斜仪上。

6、瞄准器: 包括接物和接目觇板, 反光镜中间有细线, 下部有透明小孔, 使眼睛, 细线, 目的物三者成一线, 作瞄准之用。

一、罗盘的使用方法1.罗盘的结构（1）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（2）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（3）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（4）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（5）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（6）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。

东偏为(+)西偏为(-)。

地球上各地的磁偏角都按期计算，公布以备查用。

若某点的磁偏角已知，则一测线的磁方位角A 磁和正北方位角A的关系为A等于A磁加减磁偏角。

应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。

地质罗盘的使用方法
地质罗盘是地质测量中常用的工具之一，用来测定地球上的地理方位。

它由一个带有罗盘刻度的圆盘和一个放置在圆盘中央的磁针组成。

地质罗
盘使用方法如下：
1.设置方向：地质罗盘的圆盘上刻有360个刻度，代表着地球上的各
个方向，以北为0度，顺时针方向依次为90度、180度和270度。

在使
用地质罗盘之前，需要根据实际情况调整罗盘的指示方向。

可以将圆盘旋转，使指示针（通常是一个红色的三角指针）与指南针指示的方向一致。

2.定向：使用地质罗盘的第一步是确定测量点的方向。

可以通过几种
方式确定方向，例如使用已知的地理特征或利用GPS定位设备来辅助确定。

3.握持地质罗盘：将地质罗盘握持在手中，以保持稳定。

尽量避免地
质罗盘与其他有磁性物体接触，以免干扰磁针的指示。

4.查看指示：将地质罗盘保持水平，使罗盘圆盘的方向与测量点的方
向保持一致。

然后，观察磁针的指向。

磁针通常是红色的，它指示罗盘的
北方向。

5.记录测量：确定磁针的指示后，可以记录下测量结果。

记录方式可
以根据具体需求而定，例如可以记录下与北方向的夹角或测量点的方位角度。

6.校正偏差：由于外界磁场和其他因素的干扰，地质罗盘的指向可能
会有偏差。

为了准确测量，需要进行校正。

校正的具体方法因地质罗盘的
型号和品牌而异，通常可以在罗盘的说明书中找到相关信息。

7.重复测量：为了增加测量的准确性，通常需要进行多次测量，尤其是在复杂的地形或地质环境中。

多次测量可以帮助减小测量误差，并提高数据的可靠性。

地质罗盘的用法
地质罗盘是地质和地球物理勘探工作者必备的工具，常被用于测量岩层的产状和确定目标物的方位角。

以下是其使用方法的详细介绍：
1.检查罗盘：在使用前，应检查罗盘的各个部分是否完好，特别是磁针是否
灵活、指向是否准确。

如果发现任何问题，应及时修理或更换。

2.校正磁偏角：由于地磁的南、北两极与地理上的南北两极位置不完全相符，
因此存在磁偏角。

在使用地质罗盘前，必须进行磁偏角的校正，以确保测量结果的准确性。

3.测量方位角：方位角是以正北方向为起始方向，顺时针至目标方向所经过
的水平角。

测量时，应使罗盘的边缘与观测目标的边缘相切，然后读取罗盘上与目标物对应的刻度，即为目标物的方位角。

4.测量倾角和坡角：利用罗盘的悬锥和刻度盘，可以测量倾角和坡角。

首先，
放松固动螺丝，使磁针自由摆动，待磁针静止后，读出磁针所指的刻度即为倾角或坡角的度数。

5.使用水准器：地质罗盘上通常装有两个水准器，分别用于保持罗盘的水平
和垂直。

在使用罗盘时，应确保水准器中的气泡居中，以确保罗盘的准确性和稳定性。

6.记录测量结果：在完成测量后，应及时记录测量结果，包括方位角、倾角
和坡角等。

同时，还应注意记录测量时的环境条件和罗盘型号等信息，以便后续分析和处理。

需要注意的是，在使用地质罗盘时，应避免靠近磁性物质和强电磁场等干扰源，以免影响测量结果的准确性。

同时，还应注意保护罗盘，避免其受到撞击和振动等损害。

地质罗盘的使用方法
地质罗盘是一种测量地球上方位角的仪器，通常用于野外地质调查和探矿工作。

下面我们将介绍地质罗盘的使用方法。

一、地质罗盘的构造
地质罗盘由两部分组成，底座和罗盘仪。

底座有一个旋转座和一个固定座。

罗盘仪由一个磁针和一个方位环组成。

磁针可以在方位环内自由旋转，方位环的刻度表示方向。

由于地球的磁场是不规则的，有些地方磁场强度不均匀，因此地质罗盘需要不定期校正。

1.将罗盘仪置于水平面上，使磁针能够自由旋转。

2.调整固定座，使罗盘仪对着地磁北极指向0度。

3.旋转底座，使罗盘仪也能旋转起来。

4.观察磁针是否在方位环上的0度刻度上，如果不在，就需要调整罗盘仪，直到磁针指向0度刻度。

1.固定底座，旋转方位环，使方位环上的刻度指向你所要测量的目标方向。

3.读取磁针所指示的角度，就是目标方向相对于地磁北极的方位角。

4.如果需要测量垂直方向的倾斜角度，可以调整罗盘仪，使磁针指向地面，然后读取方位环上的角度。

四、地质罗盘的注意事项
1.地质罗盘需要在水平面上使用，否则会影响测量精度。

2.地质罗盘需要经常校正，以确保测量的准确性。

3.在测量时，应与任何可能影响磁场的物体保持一定距离，例如铁器，电线等。

4.在开采矿物时，应将罗盘仪与强磁场隔离，以避免干扰。

5.在长时间不使用时，应将罗盘仪存放在干燥通风的地方，以防止磁针生锈或变形。

第三章附录地质罗盘的使用地质罗盘用途广泛，借助它可以确定方位、测量地形坡度、测量各种面状要素(如岩层层面、褶皱轴面、断层面、节理面)和线状要素（如褶皱枢纽、线理、断层擦痕等）的产状等，以确定各种构造面和构造线的空间位置，是进行野外地质工作必备工具。

因此必须学会使用地质罗盘仪。

一、认识地质罗盘地质罗盘式样很多，但结构大同小异，主要功能也都相同。

其结构如图1所示。

磁针——由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

刻度环---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

角度刻度环----专用来读倾角和坡角指数。

图1 罗盘结构图别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

二、罗盘方位与校正方位是指在水平面内，一点（未知点）在另一点（已知点）的方向。

方位规定正北方向为0°，正东方向为90°，正南方向为180°，正西方向为270°，在水平面内顺时针方向旋转一圈为360°。

如方位角为60°，即为北东方向，通常可直接写为360°。

若方位角为210°，即为南西方向，可直接写为210°。

有时也用象限角表示，即用北、南两个基准，分为北东、北西、南东、南西四个象限。

若方位角为60°，用象限角表示为N60°E；若方位角为210°，用象限角表示为S210°W。

欲知此方位，必须有一个参照点或参照方向，也即基准点或基准方向。

方位角是在水平面内测出由已知点向未知点的连线方向与基准方向的夹角，如图2所示。
