全面详解机器视觉三维成像方法及应用机器视觉三维成像目前应用最多的光学成像法包括：飞行时间法、激光扫描法、激光投影成像、立体视觉成像等。
飞行时间3D成像飞行时间（TOF）相机每个像素利用光飞行的时间差来获取物体的深度。
目前较成熟的飞行时间面阵相机商业化产品包括Mesa Imaging AG SR-4000， PMD Technologies Cam Cube 3.0，微软Kinect V2等。
TOF成像可用于大视野、远距离、低精度、低成本的3D图像采集，其特点是：检测速度快、视野范围较大、工作距离远、价格便宜，但精度低，易受环境光的干扰。
例如Camcueb3.0可靠的深度精度（<3mm @ 4m)，每个像素对应一个3D数据。
扫描3D成像扫描3D成像方法可分为扫描测距、主动三角法、色散共焦法。
扫描测距利用一条准直光束通过测距扫描整个目标表面实现3D测量，测量精度较高；主动三角法基于三角测量原理，利用准直光束、一条或多条平面光束扫描目标表面完成3D成像，如图2所示。
但测量复杂结构面形时容易产生遮挡，需要通过合理规划末端路径与姿态来解决。
色散共焦法通过分析反射光束的光谱，获得对应光谱光的聚集位置，如图3。
色散共焦法适合测量透明物体、高反与光滑表面的物体。
但缺点是速度慢、效率低；用于机械手臂末端时，可实现高精度3D测量，但不适合机械手臂实时3D引导与定位，因此应用场合有限。
图 2 线结构光扫描三维点云生成示意图图 3 色散共焦扫描三维成像示意图结构光投影3D成像结构光投影三维成像是目前机器3D视觉感知的主要方式。
结构光成像系统是由若干个投影仪和相机组成。
基本工作原理是：投影仪向目标物体投射特定的结构光照明图案，由相机摄取被目标调制后的图像，再通过图像处理和视觉模型求出目标物体的三维信息。
根据结构光投影次数划分，结构光投影三维成像可以分成单次投影3D和多次投影3D方法。
单次投影3D主要采用空间复用编码和频率复用编码形式实现。
三维视觉领域中的三维重建、理解、处理相关知识Three-dimensional reconstruction, understanding, and processing are essential concepts in the field of three-dimensional vision. In this field, researchers aim to understand and interpret three-dimensional information from two-dimensional images or video sequences.Three-dimensional reconstruction refers to the process of generating a three-dimensional representation of an object or scene from a set of two-dimensional images or video frames. It involves the estimation of camera parameters and the determination of correspondences between different views. This can be achieved using techniques such as structure-from-motion (SfM) or stereo vision.三维重建、理解和处理是三维视觉领域中的重要概念。
在这个领域中，研究人员的目标是从二维图像或视频序列中理解和解释三维信息。
三维重建指的是从一组二维图像或视频帧中生成一个对象或场景的三维表示的过程。
它涉及到估计摄像机参数和确定不同视图之间的对应关系。
可以使用结构光法（Structure-from-Motion）或立体视觉等技术来实现这一目标。
3D机器视觉技术测量原理有哪些3D机器视觉技术是一种通过摄像机、传感器和计算机算法来获取并分析三维物体形状和结构信息的技术。
它在工业自动化、计算机辅助设计、医疗领域等各个领域都具有广泛的应用。
以下是几种常见的3D机器视觉技术测量原理。
1. 立体视觉（Stereo Vision）立体视觉是最常见也是最直观的一种3D测量技术。
它通过两个或多个摄像机同时拍摄同一场景的不同角度图像，然后通过计算机算法对图像进行处理，推算出物体的深度信息。
这种方法适用于静态场景，可以测量物体的尺寸、形状和位置等。
2. 相位测量（Phase Measurement）相位测量是一种基于物体表面的纹理或结构的光学变化来获取物体三维形状的方法。
它通过光源照射物体，使用相机记录物体表面的相位变化，然后根据相位变化来推算物体的高度信息。
这种方法精度较高，通常用于测量物体表面的细节特征，比如凹凸不平的物体表面。
3. 结构光投影（Structured Light Projection）结构光投影是一种利用投影仪投射特定的光纹或光斑到物体表面上，通过相机记录被投射光纹或光斑的畸变情况，进而推算物体的三维形状的方法。
这种方法常见的有线条结构光和格雷代码结构光。
它适用于不同尺寸和形状的物体，测量速度较快且精度较高。
4. 飞行时间法（Time-of-Flight）飞行时间法是一种通过计算光线从光源到物体表面再反射回相机所需的时间来推算物体的距离的方法。
它通过发送一个短脉冲光束，记录光束与物体表面的相互作用时间，然后根据光的速度推算出物体的距离。
这种方法在测量远距离和大尺寸物体上具有优势，但由于光传播速度受环境和表面材料的影响，精度相对较低。
以上是几种常见的3D机器视觉技术测量原理。
根据不同的应用需求和实际场景，可以选择合适的测量原理来获取物体的三维形状和结构信息。
眼科立体视觉检查操作技术
立体视觉(Stereoscopicvision)是视觉器官对周围物体远近、深浅、高低三维空间位置的分辨感知能力，感受三维视觉空间和感知深度的能力。
包括定性检查图和定量检查图检查法。
立体视觉锐度的正常值W60。
被检者有屈光不正时要先予矫正。
(一)TitnIUS立体视检查图法
(1)在自然光线下检查。
(2)被检者与检查图的距离为40cm。
(3)被检者戴偏振光眼镜来观察图案。
(4)如为定性检查图，有立体视者能感知苍蝇翅膀高高浮起。
(5)定量检查图有动物图、圆圈图。
(二)TNO立体视检查法
(1)被检者与检查图的距离为40cm。
(2)红绿眼镜分离双眼。
(3)一共有7块检查板，为随机点图，板1~3用于定性检查，板4用于测定有无抑制及抑制眼，板5~7用于测定定量立体视锐值。
(S)随机点立体图法
(1)在自然光线下检查。
(2)被检者戴红绿眼镜。
(3)被检者与检查图的距离为30~40cm0
(4)可测定立体视锐值、交叉视差和非交叉视差。
(四)同视机检查法
(1)先调整下颌托及瞳距，使被检者双眼视线与同视机镜筒的高度相平行。
(2)用同视知觉画片分别检查主观斜视角及客观斜视角。
(3)两者近似或相同时表明存在正常视网膜对应。
(4)在融合点位置放置随机点立体图画片，主导眼放
标准画片，检查有无立体功能及立体视锐值。
双目视觉原理
双目视觉（Stereovision）是一种立体的视觉技术，可以让用户在多视角和多空间维度上获得空间位置和大小的信息。
它通过使用两台摄像头拍摄两个不同视角的影像信息，通过算法比较和比对这两个不同视角的信息，减去干扰并进行深度重构，最终能够得到一个立体的深度图。
双目视觉由两个在同一垂直平面上，位置稍有偏移的摄像头或传感器构成，这两台摄像头会从不同角度观察同一个场景，而这两个不同的视角的影像（也称为“Shot本”）会随着安装位置的偏移形成一定的立体视觉差异。
当这两台摄像头所拍摄的影像对比时，我们就可以计算出物体在实际空间中的三维位置。
因此，双目视觉可以被用于机器视觉和深度估计，可以实现物体的检测，跟踪和定位等功能。

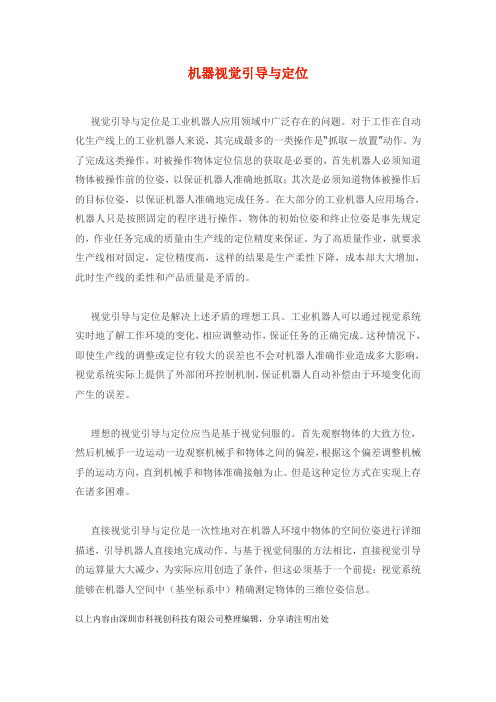

机器视觉引导与定位视觉引导与定位是工业机器人应用领域中广泛存在的问题。
对于工作在自动化生产线上的工业机器人来说，其完成最多的一类操作是“抓取－放置”动作。
为了完成这类操作，对被操作物体定位信息的获取是必要的，首先机器人必须知道物体被操作前的位姿，以保证机器人准确地抓取；其次是必须知道物体被操作后的目标位姿，以保证机器人准确地完成任务。
在大部分的工业机器人应用场合，机器人只是按照固定的程序进行操作，物体的初始位姿和终止位姿是事先规定的，作业任务完成的质量由生产线的定位精度来保证。
为了高质量作业，就要求生产线相对固定，定位精度高，这样的结果是生产柔性下降，成本却大大增加，此时生产线的柔性和产品质量是矛盾的。
视觉引导与定位是解决上述矛盾的理想工具。
工业机器人可以通过视觉系统实时地了解工作环境的变化，相应调整动作，保证任务的正确完成。
这种情况下，即使生产线的调整或定位有较大的误差也不会对机器人准确作业造成多大影响，视觉系统实际上提供了外部闭环控制机制，保证机器人自动补偿由于环境变化而产生的误差。
理想的视觉引导与定位应当是基于视觉伺服的。
首先观察物体的大致方位，然后机械手一边运动一边观察机械手和物体之间的偏差，根据这个偏差调整机械手的运动方向，直到机械手和物体准确接触为止。
但是这种定位方式在实现上存在诸多困难。
直接视觉引导与定位是一次性地对在机器人环境中物体的空间位姿进行详细描述，引导机器人直接地完成动作。
与基于视觉伺服的方法相比，直接视觉引导的运算量大大减少，为实际应用创造了条件，但这必须基于一个前提：视觉系统能够在机器人空间中（基坐标系中）精确测定物体的三维位姿信息。
以上内容由深圳市科视创科技有限公司整理编辑，分享请注明出处。
机器视觉引导专业术语介绍机器视觉是一种模拟人类视觉感知和理解的技术。
它利用计算机视觉、图像处理和模式识别等技术，通过对图像和视频进行处理和分析，提取出其中的关键特征以及意义，从而进行物体检测、识别、跟踪、分割和重建等任务。
机器视觉在许多领域都具有广泛的应用，如工业自动化、机器人技术、智能驾驶、安防监控以及医疗影像等。
下面是一些机器视觉中常用的专业术语介绍：1. 物体检测（Object Detection）：指在图像或视频中准确地找到物体的位置和边界框的过程。
主要方法包括基于模板匹配、颜色特征、形状特征以及深度学习等。
2. 物体识别（Object Recognition）：指在图像或视频中识别出物体的类别或标签。
主要方法包括基于特征提取和分类器、神经网络、深度学习以及卷积神经网络等。
3. 物体跟踪（Object Tracking）：指在连续帧的图像或视频序列中追踪并确定物体的位置和运动状态。
主要方法包括基于颜色、纹理、形状、运动模型以及深度学习等。
4. 图像分割（Image Segmentation）：指将图像划分为不同的区域或对象的过程。
主要方法包括基于阈值、区域生长、边缘检测、图割算法以及深度学习等。
5. 特征提取（Feature Extraction）：指从图像或视频中提取出具有代表性的特征，将其转换为可以用于分类、检测或跟踪等任务的向量或描述符。
常用的特征包括颜色、纹理、形状、边缘以及深度特征等。
6. 神经网络（Neural Networks）：是一种模仿人脑神经元结构和功能的计算模型。
在机器视觉中，常用的神经网络包括多层感知机（Multilayer Perceptron）、卷积神经网络（Convolutional Neural Network）和循环神经网络（Recurrent Neural Network）等。
7. 深度学习（Deep Learning）：是一种以多层神经网络为基础的机器学习方法。
3d相机视觉引导定位计算公式3D相机视觉引导定位计算公式引言：随着科技的不断发展，3D相机的应用越来越广泛。
3D相机拥有三维坐标信息，可以对物体进行精确的测量和定位。
本文将介绍3D相机视觉引导定位计算公式的原理和应用。
一、3D相机视觉引导定位的原理3D相机通过捕捉目标物体的图像，利用计算机视觉技术，提取图像中的特征点和特征线，进而计算出物体的三维坐标。
3D相机视觉引导定位的原理可以概括为以下几个步骤：1. 图像采集：3D相机通过摄像头采集目标物体的图像。
2. 特征提取：利用图像处理算法，提取图像中的特征点和特征线。
特征点可以是物体的角点、边缘点等，特征线可以是物体的轮廓线、边缘线等。
3. 特征匹配：将采集到的图像特征与模板特征进行匹配，找出匹配度最高的特征点和特征线。
4. 三维坐标计算：根据相机的内参矩阵和外参矩阵，以及特征点和特征线的像素坐标，计算出物体在相机坐标系下的三维坐标。
二、3D相机视觉引导定位的应用3D相机视觉引导定位广泛应用于机器人导航、工业自动化、虚拟现实等领域。
下面以机器人导航为例，介绍其应用。
1. 机器人导航：在机器人导航中，3D相机可以用来定位机器人的位置，并且可以获得机器人周围环境的三维信息。
通过实时采集图像，并计算出机器人在三维空间中的坐标，可以实现机器人的自主导航。
2. 环境建模：3D相机可以通过扫描物体的表面，获取物体的三维模型。
机器人可以利用这些三维模型来识别物体，并实现对物体的抓取、操作等任务。
3. 障碍物检测：利用3D相机可以获得环境中物体的三维坐标，机器人可以通过识别和分析这些物体，进行障碍物检测和避障。
三、3D相机视觉引导定位的优势和挑战3D相机视觉引导定位相比传统的定位方法具有以下优势：1. 高精度：3D相机可以提供物体的精确三维坐标，相比于传统的二维相机定位更加精确。
2. 实时性：3D相机可以实时采集图像，并通过计算得到物体的三维坐标，适用于需要实时定位的场景。
MVRobotVision机器人视觉引导系统是配合工业机器人工作的机器视觉系统，提供高效精准的视觉引导功能，适应多维运动工业机器人对视觉系统轻便、高速、高精度的要求，配合工业机器人实现高效智能化的产线改造，为自动化产线，传送带分拣，组装、自动码垛卸垛以及其他复杂加工等机器人应用提供智能视觉引导解决方案。
2D视觉引导
MVRobotVision机器人2D视觉引导系统主要应用于流水线传送跟踪、精确定位、姿态调整三个方面。
3D视觉引导
MVRobotVision机器人3D视觉引导系统主要应用于工件分拣、码垛与卸垛、输送机分拣定位三个方面。
系统特点
柔性化定位工装:
节约在多品种情况下传统的机械定位工装设计成本，使工装定位环节实现真正的柔性化。
智能形状识别引擎，智能视觉学习训练:
系统内嵌智能形状识别引擎，能够识别常见的基本几何图形。
对于复杂形状，系统可以进行模板学习训练，进而实现复杂形状的识别
精准数据:降低环境光影响，快速准确获取扫描数据；先进高效的数据分析，实现高速精确定位识别，精度可达0.1mm。
机器人三维视觉引导系统通用技术要求1范围本文件规定了机器人三维视觉引导系统的组成、功能要求和性能要求。
本文件适用于指导企业、高校、科研院所等相关机构开展机器人三维视觉引导系统的研发与应用。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB11291.1-2011工业环境用机器人安全要求第1部分：机器人GB/T33863.8-2017OPC统一架构第8部分：数据访问GB/T39005-2020工业机器人视觉集成系统通用技术要求GB/T40659—2021智能制造机器视觉在线检测系统通用要求T/SAITA001—2021人工智能计算机视觉系统测评规范3术语和定义下列术语和定义适用于本文件。
3.1三维视觉引导系统3D vision-guided system利用三维视觉技术引导机器人实现实时任务的系统。
3.2机器人robot具有两个或两个以上可编程的轴，以及一定程度的自主能力，可在其环境内运动以执行预期任务的执行机构。
[来源：GB/T12643—2013，2.6，有修改]3.3机械臂robotic arm具有模仿人类手臂功能并可完成各种作业的自动控制设备，通常具有多关节连接，可在平面或三维空间进行运动。
3.4末端执行器end effector为使机器人完成其任务而专门设计并安装在机械接口处的装置。
[来源：GB/T12643—2013，3.11]3.5准确率accuracy对于给定的数据集，正确识别的样本数占全部样本数的比率。
3.6成功率success rate任务执行成功的次数占任务执行总次数的比率。
3.7真实度trueness测试结果的预期值与真实值之间的接近程度。
3.8精确度precision在规定条件下，独立测试结果之间的一致性。
其取决于随机误差的分布，与真实值或指定值无关。
