A710系列火焰探测器接线示意图

A710/IR3 三波长红外火焰探测器A710/IR3是一种多频红外火焰探测器，是根据在多数火焰中含有的红外射线的特性设计的。

该探测器具有极高的敏感性和大范围的探测能力，而且对错误报警还有最高的免疫力。

探测器用三个光学红外窄带传感器（4-6微米）来识别火焰情况，对CO2发射光谱（4.4微米）具有最高的灵敏性。

只有当与预先定义好的火焰红外频谱模型的数据相一致时，探测器才报警。

这可以确保探测器能以最快的响应时间和在完全无误报的情况下最大程度地完成火焰识别。

通过应用翼捷的三波长红外技术和高灵敏度的窄带传感器，不仅增强了灵敏度，而且扩展了探测范围，大的探测范围意味着减少了整个需要探测的区域内所用探测器的数量，能极大的节约设备和安装成本。

功能特点●内置高性能32位微处理计算芯片●3个窄带IR传感器●先进的智能算法和火焰模型危险判据●能够更早的探测到小火，火焰响应速度快●最大探测距离60米●普通型视角120度，防爆型视角110度●最佳地结合了火焰探测和抗误报警能力●对于太阳光、人工光源、热辐射等干扰不会发生误报警●可靠的系统故障自诊断功能●三防处理的线路板和防爆防潮外壳使其可耐极端环境●适用于重工业应用场合●防爆设计适合危险区域工业场所使用●低维护成本，易于更新改进适用场所A710/IR3在极端的应用场合以及环境中经常有红外辐射体存在的情况下依然能提供完善的火焰探测保护，适用于* 石油和天然气—勘探、生产、存储与卸料* 海上平台—固定平台、生产贮库以及卸货设施* 内陆交通—天然气充装站、加油站、管道、公路隧道* 石化—生产、储存和运输设施* 油库—浮动和固定顶槽油库* 化学及制药—生产、储存和运输* 仓库—易燃材料储存、弹药及爆炸品仓库* 发电—泵区、发动机房、涡轮、压缩机站* 汽车—制造、油漆喷雾房* 半导体—湿式清洗台操作* 航空—工业和军事上的飞机库* 炸药和军需品—装卸和存储* 印刷—溶剂处理、压平和干燥工艺* 废品处理—易燃品的焚烧、加工和存储技术规格订货信息订货号：F1332：A710/IR3，防爆型，继电器输出，订货号：F1331：A710/IR3，防爆型，4-20mA输出，A710/UVIR2 双波长红紫外复合火焰探测器A710/UVIR2火焰探测器结合了最新UV和IR2检测技术，能提供快速、准确和可靠的火灾探测，提高了对错误报警（光盲）的免疫力。

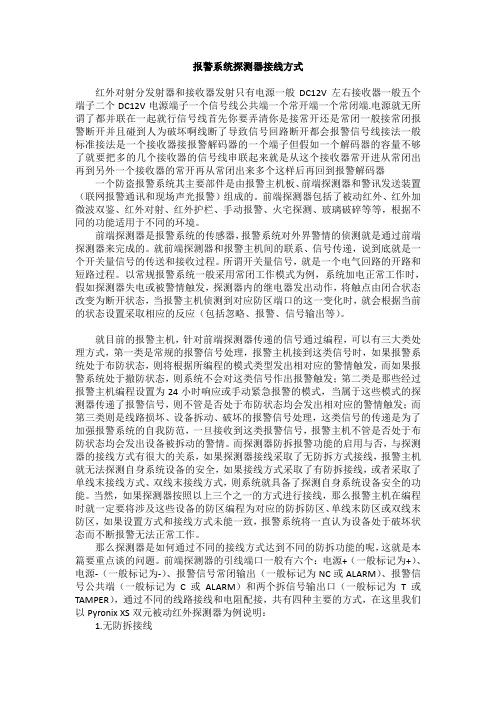

报警系统探测器接线方式红外对射分发射器和接收器发射只有电源一般DC12V左右接收器一般五个端子二个DC12V电源端子一个信号线公共端一个常开端一个常闭端.电源就无所谓了都并联在一起就行信号线首先你要弄清你是接常开还是常闭一般接常闭报警断开并且碰到人为破坏啊线断了导致信号回路断开都会报警信号线接法一般标准接法是一个接收器接报警解码器的一个端子但假如一个解码器的容量不够了就要把多的几个接收器的信号线串联起来就是从这个接收器常开进从常闭出再到另外一个接收器的常开再从常闭出来多个这样后再回到报警解码器一个防盗报警系统其主要部件是由报警主机板、前端探测器和警讯发送装置（联网报警通讯和现场声光报警）组成的。

前端探测器包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等，根据不同的功能适用于不同的环境。

前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。

就前端探测器和报警主机间的联系、信号传递，说到底就是一个开关量信号的传送和接收过程。

所谓开关量信号，就是一个电气回路的开路和短路过程。

以常规报警系统一般采用常闭工作模式为例，系统加电正常工作时，假如探测器失电或被警情触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口的这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。

就目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式，第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；第二类是那些经过报警主机编程设置为24小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；而第三类则是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。

消防配件标准图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章节GST-LD-8331编址接口模块接线说明。

布线要求：电缆均选用截面积≥的本安电缆，且电缆间分布电容不得大于μF，分布电感不得大于。

消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。

GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。

火灾光警报器正中处有一红色高亮度发光区，当对应的探测器触发时，该区红灯闪亮。

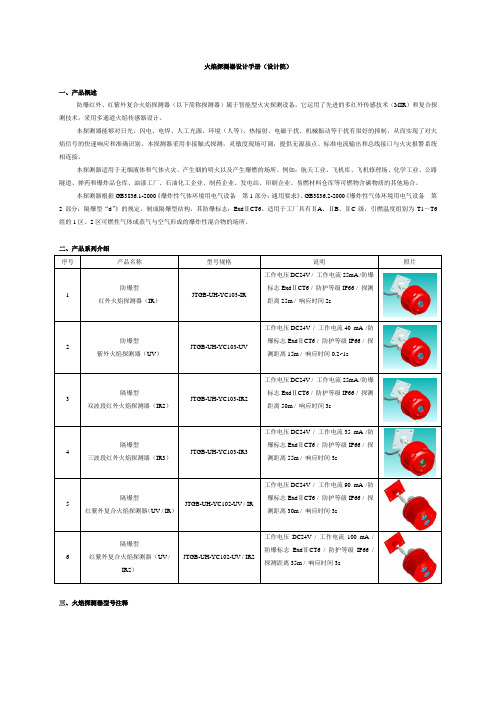

火焰探测器设计手册（设计院）一、产品概述防爆红外、红紫外复合火焰探测器（以下简称探测器）属于智能型火灾探测设备，它运用了先进的多红外传感技术（MIR）和复合探测技术，采用多通道火焰传感器设计。

本探测器能够对日光、闪电、电焊、人工光源、环境（人等）、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。

本探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。

本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。

例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。

本探测器根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6。

适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

二、产品系列介绍三、火焰探测器型号注释JTGB ―□□―□□ □□□（□□）―□□/□□□产品类别组特征代号传感器特征及传输方式代号厂家代号产品代号Ex 防爆标志IR 红外火焰探测器UV 紫外火焰探测器UV/IR 红紫外复合火焰探测器IR2双波段红外火焰探测器IR3三波段红外火焰探测器四、产品资料※JTGB-UH-YC103-IR2 隔爆双波段红外火焰探测器 ●产品简介防爆多波段红外火焰探测器（以下简称探测器）属于智能型火灾探测设备，它运用了先进的多红外传感技术（MIR ），使用两只具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外一只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。

（安装、使用产品前，请先阅读本手册）A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10一、工作原理1.火焰特征1.1火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线，其中红外部分可分为近红外、中红外、远红外三部分。

阳光、电灯、发热物体等均有热辐射，其辐射光谱随物体不同而不同，辐射光谱可能包括紫外线、红外线、可见光等1.2光谱如上图所示，自然界中按不同范围的波长分为紫外部分和红外部分，燃烧物体对应其不同波长的光谱，发出不同程度的辐射。

1.3火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1紫外火焰探测器2.1.1基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2紫外光谱0.18um-0.4um（180nm-400nm）太阳光中小于300nm的紫外线基本被大气层全部吸收，到达地球表面的紫外线都大于300nm2.1.3紫外探测的优缺点优点：反应速度快缺点：易受干扰2.1.4紫外火焰探测原理选用180nm-260nm的紫外传感器，对日光中的紫外线不敏感2.2双波段红外火焰探测器2.2.1基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用2.2.3双波段红外火焰探测原理选用两个波长的热释电红外传感器，来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量。

两个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。

2.3三波段红外火焰探测器2.3.1基本原理通过检测火焰辐射出的红外线来识别火灾。

2.3.2红外光谱红外线按照波长分为近红外、中红外、远红外。

系统全⾯的⽕灾报警系统产品接线图，推荐收藏！话说，本⼩编时常会在后台收到⼤家发过来的各种留⾔，⽐如酱样⼦的好的知道了知道了⼩编冰雪聪明，慧外秀中速速跟我们的技术攻城狮叨了叨反馈so你们期待已久的“⽕灾报警系统产品接线图”今天终于新鲜出炉啦，⼤家速度收藏哦~还是⽼规矩，⽂末有彩蛋哦~千万别错过！探测器接线⽰意图（/ 点击查看⼤图 /）探测器实物图（图：TX3100A）1（图：TX3110A）2（图：TX3120）3产品参数及特点*产品参数：15V～28V 脉冲电压；*线制：⽆极性⼆总线，电⼦编码；*报警电流：≤2.8mA；*⾃动补偿功能：对于⼀定程度上的外部环境因素变化⽽引起的性能漂移，可⾃动进⾏补偿，提⾼了感烟探测器的可靠性；*智能判断，清洗预报功能；*能准确判断24⼩时内发⽣的慢性⽕灾；*采⽤软硬件滤波，提⾼了感烟探测器的抗⼲扰能⼒。

线型光束感烟探测器接线⽰意图（/ 点击查看⼤图 /）探测器实物图（图：TX6701、TX6702反射器）产品参数及特点*产品参数：电源电压DC20V~28V；*线制：⽆极性24V电源线；*⼯作电流：≤33mA；*具有⾃动补偿功能，对于⼀定程度上由灰尘、振动等因素造成的影响可⾃动进⾏补偿，提⾼了探测器的可靠性；*调试简单，有同⼼激光模组指⽰，可以⽅便找到光路，有数码管显⽰，可以指⽰反射光强度；*现场可通过⼿持编码器设定灵敏度及距离值。

⼿动报警按钮接线⽰意图（/ 点击查看⼤图 /）⼿动报警按钮实物图（图：TX3140⼿动报警按钮）产品参数及特点*产品参数：总线15V~28V脉冲电压；*线制：⽆极性⼆总线，电⼦编码；*⼯作电流：≤2.3mA；*软硬件多级滤波，提⾼了报警按钮的抗⼲扰能⼒，对电磁⼲扰有良好的抑制能⼒；*可由报警按钮提供独⽴的输出触点，可直接控制其他外部设备；*可重复使⽤型。

消⽕栓按钮接线⽰意图（/ 点击查看⼤图 /）消⽕栓按钮实物图（图：TX3152消⽕栓按钮）产品参数及特点*产品参数：总线15V~28V脉冲电压；*线制：⽆极性⼆总线，电⼦编码；*⼯作电流：≤2.5mA；*软硬件多级滤波，提⾼了消⽕栓按钮的抗⼲扰能⼒，对电磁⼲扰有良好的抑制能⼒；*可由消⽕栓按钮提供独⽴的输出触点，可直接控制其他外部设备；*可重复使⽤型。

青鸟火灾探测器/声光报警器/火灾显示盘接线示意图一，系统图：
1、青鸟JBF5100/JBF4101点型光电感烟火灾探测器接线示意图：
2、青鸟JBF5110/JBF4111点型感温火灾探测器接线示意图：
3、青鸟JTY-H-JBF4382线型光束感烟火灾探测器接线示意图：
4，青鸟JTY-H-JBF-VDC1382A线型光束感烟火灾探测器接线示意图：
5、青鸟JBF4372E2火灾声光警报器（四线制）接线示意图：
6、青鸟JBF5172火灾声光警报器（二线制）接线示意图：
7、青鸟JBF4061火灾显示盘（四线制）接线示意图：
8、青鸟JBF-VDP3060B火灾显示盘（四线制）接线示意图：
9、青鸟JBF-VDP3061B火灾显示盘（配接JBF-191K液晶层显接口卡）（四线制）接线示意图：
10、青鸟JBF5060/JBF5061火灾显示盘（二线制）接线示意图：。

必看！消防产品电气接线原理图一、探测器类接线图
二、报警按钮类接线图手动火灾报警按钮
消火栓按钮
三、声光警报器类接线图
火灾报警器
火灾报警器（智能型）
四、火灾显示盘类接线图
五、现场模块类接线
1、输入模块
2、输入模块
3、输出模块
4、输入/出模块（电磁阀类）
输入/出模块（卷门类）
输入/出模块（消防电梯）
输入/出模块（切非消防电）
5、短路隔离器
6、多线联动控制单元（风机水泵设备多线控制）
自动报警系统连接示意图
消防联动设备无源启动的接法
消防联动设备有源启动接法
多线控制泵或风机的无源启动接法
多线控制泵或风机的220V交流启动接法
多线控制泵或风机的DC24V启动接法
中继模块接防爆烟感接法
中继模块接线型光束烟感接法
广播模块接线
手动报警按钮接线。

A710/UVIR2双波长红紫外复合火焰探测器产品简介紫外线+双红外线（UV/IR2）火焰探测器采用对阳光不灵敏的紫外线传感器，外加两个窄带红外线传感器，可提供卓越的探测灵敏度，提高了对错误报警（光盲）的免疫力。

反应速度快，有高速分型。

除一般应用外，特别适用于铁路机车灭火、军用装甲车辆及舰船的爆炸压制。
