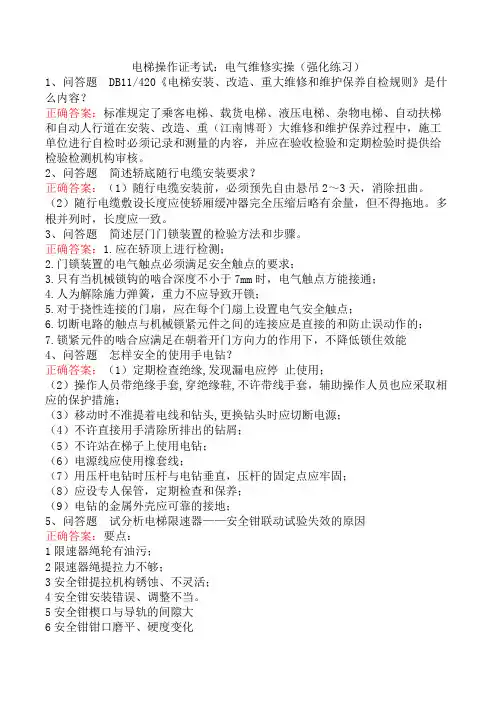

电梯操作证考试:电气维修实操(强化练习)1、问答题DB11/420《电梯安装、改造、重大维修和维护保养自检规则》是什么内容?正确答案:标准规定了乘客电梯、载货电梯、液压电梯、杂物电梯、自动扶梯和自动人行道在安装、改造、重(江南博哥)大维修和维护保养过程中,施工单位进行自检时必须记录和测量的内容,并应在验收检验和定期检验时提供给检验检测机构审核。
2、问答题简述轿底随行电缆安装要求?正确答案:(1)随行电缆安装前,必须预先自由悬吊2~3天,消除扭曲。
(2)随行电缆敷设长度应使轿厢缓冲器完全压缩后略有余量,但不得拖地。
多根并列时,长度应一致。
3、问答题简述层门门锁装置的检验方法和步骤。
正确答案:1.应在轿顶上进行检测;2.门锁装置的电气触点必须满足安全触点的要求;3.只有当机械锁钩的啮合深度不小于7mm时,电气触点方能接通;4.人为解除施力弹簧,重力不应导致开锁;5.对于挠性连接的门扇,应在每个门扇上设置电气安全触点;6.切断电路的触点与机械锁紧元件之间的连接应是直接的和防止误动作的;7.锁紧元件的啮合应满足在朝着开门方向力的作用下,不降低锁住效能4、问答题怎样安全的使用手电钻?正确答案:(1)定期检查绝缘,发现漏电应停止使用;(2)操作人员带绝缘手套,穿绝缘鞋,不许带线手套,辅助操作人员也应采取相应的保护措施;(3)移动时不准提着电线和钻头,更换钻头时应切断电源;(4)不许直接用手清除所排出的钻屑;(5)不许站在梯子上使用电钻;(6)电源线应使用橡套线;(7)用压杆电钻时压杆与电钻垂直,压杆的固定点应牢固;(8)应设专人保管,定期检查和保养;(9)电钻的金属外壳应可靠的接地;5、问答题试分析电梯限速器——安全钳联动试验失效的原因正确答案:要点:1限速器绳轮有油污;2限速器绳提拉力不够;3安全钳提拉机构锈蚀、不灵活;4安全钳安装错误、调整不当。
5安全钳楔口与导轨的间隙大6安全钳钳口磨平、硬度变化7安全钳有异物进入6、问答题结合实际,简述电梯层门检验的基本项目。

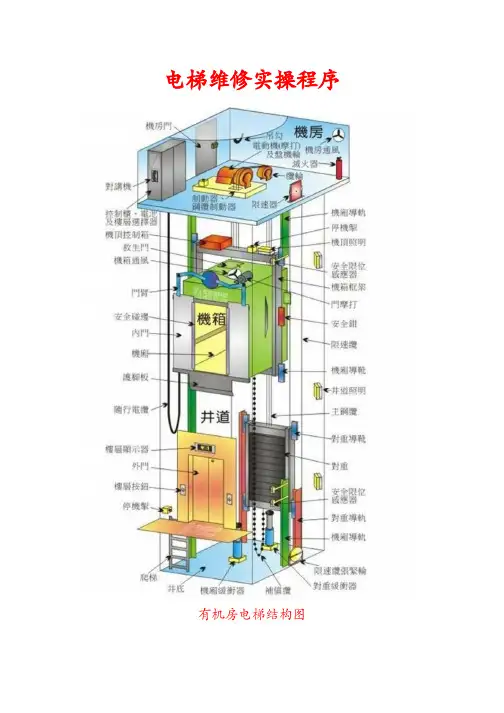

电梯维修实操程序有机房电梯结构图电梯困人应急救援:1.首先到基站厅门放上警示标示,判断停靠层站。
2.到机房断动力电源。
3.拿上盘车轮盘,到盘车处打开盘车孔盖板,把盘车轮盘插进盘车孔内。
一人双手稳住盘车轮盘,一人到制动器处手栋松开制动器闸瓦。
4.盘车人就把轿厢向上或向下盘车,盘到平层位置(注意观察平层线)。
到位后,回复制动器开关制动器闸瓦制动,方可取下盘车轮盘。
5.到平层位置用三角钥匙打开厅门,放被困人员出来。
电梯双向限速器动作后的回复:向动作相反向运行,扳动限速器轮盘卡快动作组件复位,复位手动复位电气开关。
安全部件的安装位置和作用:限速器安全钳1.安装位置;限速器机房,安全钳轿厢底部。
2.作用;当轿厢向下运行速度超过电梯额定速度的115%以上时,限速器上的电气开关动作,切断电梯安全回路,曳引电动机和制动器的电源失电,制动器动作并抱闸。
甩块或飞球所产生的离心力相应增大,使限速器机戒动作,楔块便卡住限速钢丝绳。
由于轿厢仍会继续向下运行,将轿厢紧紧地卡在导轨之间。
张紧轮1.安装位置;于井道地坑内,固定在轿厢导轨背面。
2.作用;张紧限速钢丝绳,该绳两端分别绕过限速器轮和地坑张紧轮,两个接头固定在轿厢侧面(作用,配合机房限速器,轿厢安全钳工作使安全钳和机房限速器工作得到保证)。
缓冲器1.安装位置;地坑位于轿厢和对重的正下方。
2.作用;是防止电梯冲顶和座地是产生的冲击能量,造成人员伤亡和设备损坏,用于吸收冲击能量。
保护乘客和设备的安全。

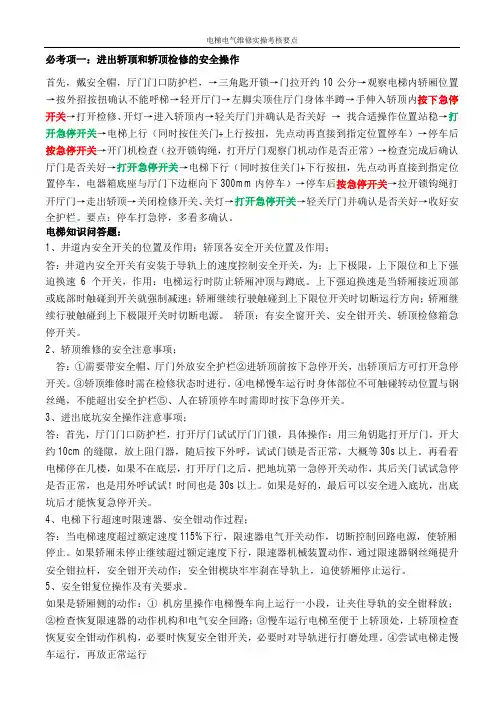

进入轿顶的程序1.拉上警戒线,带好安全帽2.把电梯运行到下层,用三角钥匙打开厅门,使用顶门器把门关到最小,再在外呼梯等待10秒,电梯没有动作证明厅门回路有效,关上厅门。
3.用三角钥匙打开厅门,按下轿顶的急停按钮,再关上厅门,再在外呼梯等待10秒,电梯没有动证明急停按钮有效,关上厅门。
4.用三角钥匙打开厅门,按下检修按钮,恢复急停按钮,再关上厅门。
再在外呼梯等待10秒,电梯没动证明检修按钮有效。

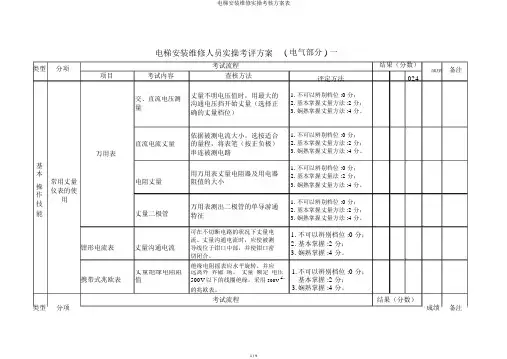

电梯安装维修人员实操考评方案( 电气部分 ) 一类别分项项目考试内容交、直流电压测量直流电流测量万用表基本常用测量电阻测量操仪表的使作用技能测量二极管钳形电流表测量交流电流考试流程考核方法测量不明电压值时,用最大的交流电压挡开始测量(选择正确的测量档位)按照被测电流大小,选按合适的量程,将表笔(按正负极)串联被测电路用万用表测量电阻器及用电器阻值的大小万用表测出二极管的单向导通特性可在不切断电路的情况下测量电流。
测量交流电流时,应使被测导线位于钳口中部,并使钳口紧密闭合。
结果(分数)备注评定方法成绩0241.不能识别档位 :0 分;2.基本掌握测量方法 :2 分;3.熟练掌握测量方法 :4 分。
1.不能识别档位 :0 分;2.基本掌握测量方法 :2 分;3.熟练掌握测量方法 :4 分。
1.不能识别档位 :0 分;2.基本掌握测量法 :2 分;3.熟练掌握测量方法 :4 分。
1.不能识别档位 :0 分;2.基本掌握测量方法 :2 分;3.熟练掌握测量方法 :4 分。
1.不能识别档位 :0 分;2.基本掌握 :2 分;3.熟练掌握 :4 分。
绝缘电阻摇表应水平旋转,并应1. 不能识别档位 :0 分;测量绝缘电阻阻远离外界磁场。
测量额定电压携带式兆欧表值500V以下的线圈绝缘,选用500V 2. 基本掌握 :2 分;的兆欧表。
3. 熟练掌握 :4 分。
考试流程结果(分数)类别分项成绩备注类别分项项目常用测量仪表的使接地电阻测量仪基用本操作成绩备注考试内容考核方法 ( 要点)评定方法02 4先将表放于水平位置,应用零位调整器把针调到中心线。
将表“倍率标度”置于最大倍 1. 不能正确使用 :0 分;测量接地电阻阻数,缓慢摇动发电机手把,同 2. 基本掌握使用方法 :2值时旋动“测量标度盘”使指针分; 3.在中心线上。
用“测量刻度盘熟练掌握使用方法 :4 分。
”的读数乘以“倍率标度”倍数为所测电阻值。
技能桥式整流电路图简单电子电路的判别滤波电路图电梯变压器原理电气安变压器装维修变压器结构操作熟读桥式整流电路图及整流原识图、整流原理理。
电梯安装维修人员实操考评方案( 电气部分 ) 一类型分项项目考试内容交、直流电压测量直流电流丈量万用表基本常用丈量电阻丈量操仪表的使作用技能丈量二极管钳形电流表丈量沟通电流考试流程查核方法丈量不明电压值时,用最大的沟通电压挡开始丈量(选择正确的丈量档位)依据被测电流大小,选按适合的量程,将表笔(按正负极)串连被测电路用万用表丈量电阻器及用电器阻值的大小万用表测出二极管的单导游通特征可在不切断电路的状况下丈量电流。
丈量沟通电流时,应使被测导线位于钳口中部,并使钳口密切闭合。
结果(分数)备注评定方法成绩0241.不可以辨别档位 :0 分;2.基本掌握丈量方法 :2 分;3.娴熟掌握丈量方法 :4 分。
1.不可以辨别档位 :0 分;2.基本掌握丈量方法 :2 分;3.娴熟掌握丈量方法 :4 分。
1.不可以辨别档位 :0 分;2.基本掌握丈量法 :2 分;3.娴熟掌握丈量方法 :4 分。
1.不可以辨别档位 :0 分;2.基本掌握丈量方法 :2 分;3.娴熟掌握丈量方法 :4 分。
1.不可以辨别档位 :0 分;2.基本掌握 :2 分;3.娴熟掌握 :4 分。
绝缘电阻摇表应水平旋转,并应1. 不可以辨别档位 :0 分;丈量绝缘电阻阻远离外界磁场。
丈量额定电压携带式兆欧表值500V以下的线圈绝缘,采用500V 2. 基本掌握 :2 分;的兆欧表。
3. 娴熟掌握 :4 分。
考试流程结果(分数)类型分项成绩备注类型分项项目常用丈量仪表的使接地电阻丈量仪基用本操作成绩备注考试内容查核方法 ( 重点)评定方法02 4先将表放于水平地点,应用零位调整器把针调到中心线。
将表“倍率标度”置于最大倍 1. 不可以正确使用 :0分;丈量接地电阻阻数,迟缓摇动发电机手把,同 2. 基本掌握使用方法 :2值时旋动“丈量标度盘”使指针分; 3.在中心线上。
用“丈量刻度盘娴熟掌握使用方法 :4 分。
”的读数乘以“倍率标度”倍数为所测电阻值。

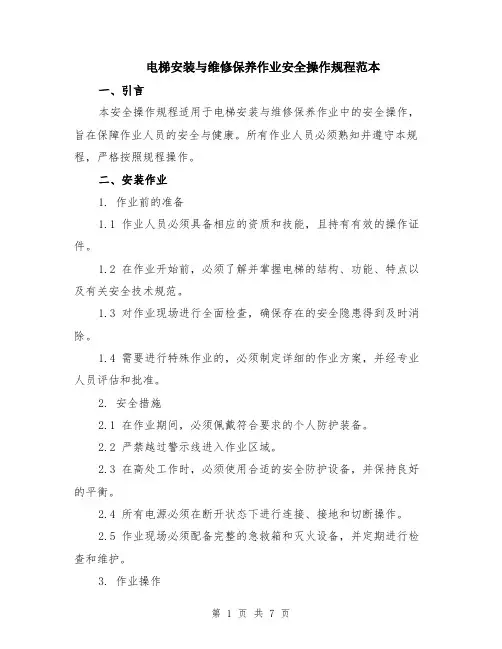

电梯安装与维修保养作业安全操作规程范本一、引言本安全操作规程适用于电梯安装与维修保养作业中的安全操作,旨在保障作业人员的安全与健康。
所有作业人员必须熟知并遵守本规程,严格按照规程操作。
二、安装作业1. 作业前的准备1.1 作业人员必须具备相应的资质和技能,且持有有效的操作证件。
1.2 在作业开始前,必须了解并掌握电梯的结构、功能、特点以及有关安全技术规范。
1.3 对作业现场进行全面检查,确保存在的安全隐患得到及时消除。
1.4 需要进行特殊作业的,必须制定详细的作业方案,并经专业人员评估和批准。
2. 安全措施2.1 在作业期间,必须佩戴符合要求的个人防护装备。
2.2 严禁越过警示线进入作业区域。
2.3 在高处工作时,必须使用合适的安全防护设备,并保持良好的平衡。
2.4 所有电源必须在断开状态下进行连接、接地和切断操作。
2.5 作业现场必须配备完整的急救箱和灭火设备,并定期进行检查和维护。
3. 作业操作3.1 在作业前必须进行安全交底,确保作业人员充分了解作业流程和步骤。
3.2 所有的搬运工具和设备必须符合相关标准,并经过验证和检查。
3.3 在进行设备安装时,必须按照设备制造商提供的指导和要求进行操作。
3.4 对于需要进行电气作业的,必须确保电源已切断,并进行相应的防误操作措施。
3.5 完成作业后,必须进行设备测试和验收,确保设备安全运行。
三、维修保养作业1. 作业前的准备1.1 维修保养人员必须经过专业培训,并掌握相关知识和技能。
1.2 在作业开始前,必须仔细查看并清除电梯内外的障碍物。
1.3 检查维修保养工具和设备的完好性和可靠性,确保能够顺利进行作业。
2. 安全措施2.1 在维修保养过程中,必须按照规定的操作程序进行操作,严禁乱拉乱拽。
2.2 在进行电气维修保养时,必须切断电源,并进行相应的防误操作措施。
2.3 严禁擅自改动或关闭安全保护装置。
2.4 在高处工作时,必须使用合适的安全防护设备,并保持良好的平衡。

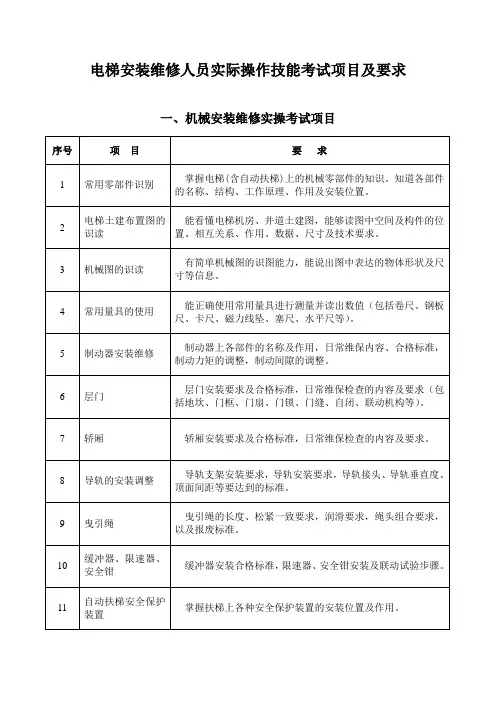

电梯安装维修人员实际操作技能考试项目及要求
一、机械安装维修实操考试项目
二、电气安装维修实操考试项目
三、安全操作技能实操考试项目
电梯安装维修人员实际操作技能考试说明
一、考试项目:
1)机械安装维修实操考试项目适用于机械安装维修人员;
2)电气安装维修实操考试项目适用于电气安装维修人员;
3)安全操作技能实操考试项目适用于机械安装维修人员、电气安装维修人员。
二、考试方法:
实际操作技能考试题目由考评人员从以上考试项目中抽选,考生按要求回答问题,上机操作、演示或调整。
三、注意事项:
1)考生考试时回答问题应用词规范,应使用国家法规标准规定或推荐的名称、术语;
2)考试中涉及到的安装、维保应达到的合格标准(包括技术要求及数据),均以国家标准或检验规程为准。

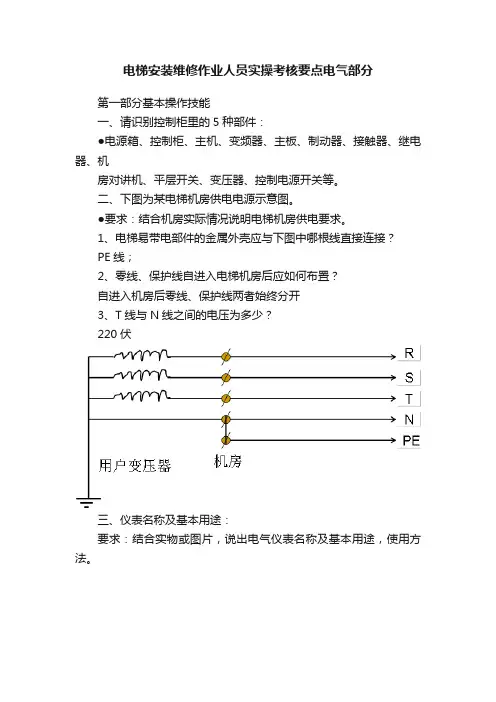

电梯安装维修作业人员实操考核要点电气部分第一部分基本操作技能一、请识别控制柜里的5种部件:●电源箱、控制柜、主机、变频器、主板、制动器、接触器、继电器、机房对讲机、平层开关、变压器、控制电源开关等。
二、下图为某电梯机房供电电源示意图。
●要求:结合机房实际情况说明电梯机房供电要求。
1、电梯易带电部件的金属外壳应与下图中哪根线直接连接?PE线;2、零线、保护线自进入电梯机房后应如何布置?自进入机房后零线、保护线两者始终分开3、T线与N线之间的电压为多少?220伏三、仪表名称及基本用途:要求:结合实物或图片,说出电气仪表名称及基本用途,使用方法。
四、电梯拖动系统1、如何实现交流异步电动机的正反转控制?将接至电机的三相交流电源进线中任意两项对调2、说出图中实现电梯正反转的接触器符号?KMF、KMR第二部分施工操作技能一、电梯机房电源箱,●要求:根据实物叙述电梯机房主电源箱的安装要求。
1、电源箱在机房的安装要求?每台电梯应当单独装设主开关,主开关应当易于接近和操作。
2、井道照明开关是否受到主电源开关的控制?主开关不得切断电梯井道照明。
3、A、B哪个端子是保护线端子?端子B4、电源箱内的主电源开关如何进行检查?主电源开关的闭合、断开的灵活与有效二、电梯控制柜●要求:根据实物叙述电梯机房控制柜的安装维修要求。
1、控制柜安装后,其前面安全空间应满足的尺寸?控制柜前应有一块净空空间,其深度不小于0.70米,宽度为0.50米,高度不小于2米。
2、控制柜的检查注意事项?断电后,观察各用电器件的电源指示灯是否熄灭,确认后,观察用电器件的颜色、是否异味、烧焦痕迹、电器元件动作灵活、小心清扫灰尘等。
三、电梯中常用的光幕控制器要求:简述电梯光幕的作用与原理。
1、光幕的安装位置?轿门入口边缘上2、光幕之间有遮挡物时,轿门会如何动作?轿门应重新开启四、电梯耗能型缓冲器1、缓冲器开关连接在什么控制电路?安全控制电路2、缓冲器开关安装应达到什么要求?缓冲器打杆碰触缓冲器开关后,应使缓冲器开关可靠断开五、层门门锁电气开关1、安装后应达到的要求?应能够验证层门闭合与锁紧2、各层门锁开关之间如何连接?串联六、维保电梯时,消防开关是否有效如何检查?●要点:将消防开关搬到消防位置,外呼自动取消,观察轿厢的动作状态:在基站,则自动开门并保持开启状态;不在基站,自动关门,返回基站,开门并保持在开启状态。

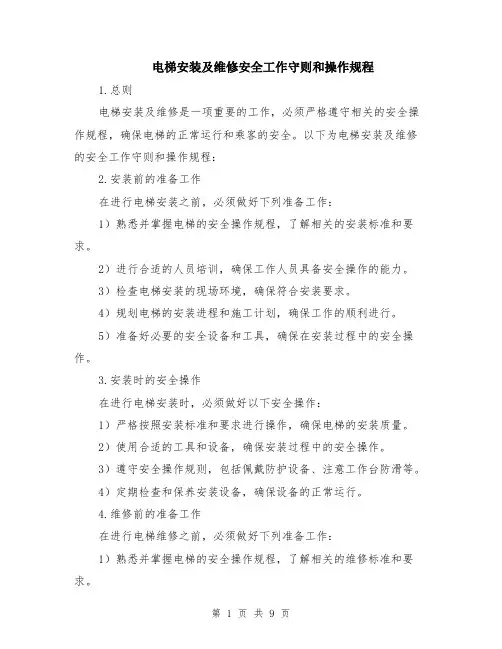

电梯安装及维修安全工作守则和操作规程1.总则电梯安装及维修是一项重要的工作,必须严格遵守相关的安全操作规程,确保电梯的正常运行和乘客的安全。
以下为电梯安装及维修的安全工作守则和操作规程:2.安装前的准备工作在进行电梯安装之前,必须做好下列准备工作:1)熟悉并掌握电梯的安全操作规程,了解相关的安装标准和要求。
2)进行合适的人员培训,确保工作人员具备安全操作的能力。
3)检查电梯安装的现场环境,确保符合安装要求。
4)规划电梯的安装进程和施工计划,确保工作的顺利进行。
5)准备好必要的安全设备和工具,确保在安装过程中的安全操作。
3.安装时的安全操作在进行电梯安装时,必须做好以下安全操作:1)严格按照安装标准和要求进行操作,确保电梯的安装质量。
2)使用合适的工具和设备,确保安装过程中的安全操作。
3)遵守安全操作规则,包括佩戴防护设备、注意工作台防滑等。
4)定期检查和保养安装设备,确保设备的正常运行。
4.维修前的准备工作在进行电梯维修之前,必须做好下列准备工作:1)熟悉并掌握电梯的安全操作规程,了解相关的维修标准和要求。
2)进行合适的人员培训,确保工作人员具备安全操作的能力。
3)检查电梯的维修项目和维修工具,确保符合维修要求。
4)规划电梯的维修进程和维修计划,确保工作的顺利进行。
5)准备好必要的安全设备和工具,确保在维修过程中的安全操作。
5.维修时的安全操作在进行电梯维修时,必须做好以下安全操作:1)严格按照维修标准和要求进行操作,确保维修的质量和效果。
2)使用合适的工具和设备,确保维修过程中的安全操作。
3)遵守安全操作规则,包括佩戴防护设备、注意工作台防滑等。
4)维修前必须停电,并采取必要的措施,确保电梯不会意外启动。
5)定期检查和保养维修设备,确保设备的正常运行。
6.事故处理和紧急救援在电梯安装和维修过程中,可能会发生意外事故。
以下是处理和救援意外事故的操作规程:1)立即停止工作并确保工作人员的安全。
2)采取紧急救援措施,包括拨打紧急电话和调取相关的救援设备。

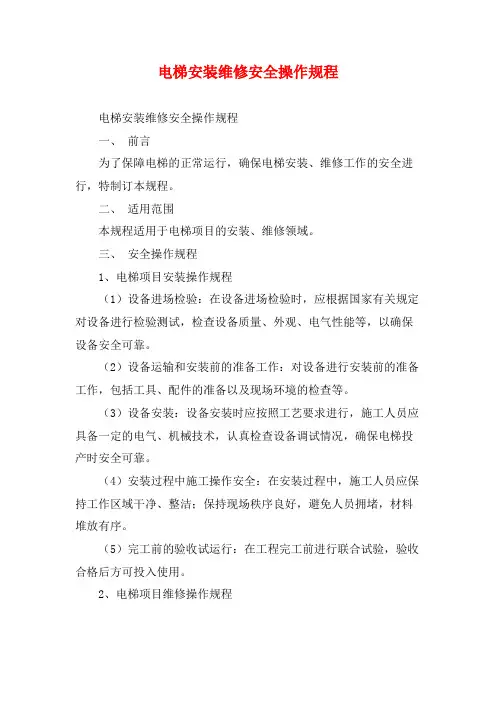

电梯安装维修安全操作规程电梯安装维修安全操作规程一、前言为了保障电梯的正常运行,确保电梯安装、维修工作的安全进行,特制订本规程。
二、适用范围本规程适用于电梯项目的安装、维修领域。
三、安全操作规程1、电梯项目安装操作规程(1)设备进场检验:在设备进场检验时,应根据国家有关规定对设备进行检验测试,检查设备质量、外观、电气性能等,以确保设备安全可靠。
(2)设备运输和安装前的准备工作:对设备进行安装前的准备工作,包括工具、配件的准备以及现场环境的检查等。
(3)设备安装:设备安装时应按照工艺要求进行,施工人员应具备一定的电气、机械技术,认真检查设备调试情况,确保电梯投产时安全可靠。
(4)安装过程中施工操作安全:在安装过程中,施工人员应保持工作区域干净、整洁;保持现场秩序良好,避免人员拥堵,材料堆放有序。
(5)完工前的验收试运行:在工程完工前进行联合试验,验收合格后方可投入使用。
2、电梯项目维修操作规程(1)设备维修前的准备:在进行设备维修前,应先准备好所需的工具、设备以及备件,确保维修工作顺畅进行。
(2)设备维修的技术要求:在维修设备时,必须遵循技术要求,确保维修操作的安全稳定。
(3)设备维修时对设备的保护:维修时应对设备进行保护,防止工具等不当操作对设备造成不良影响。
(4)设备维修后试运行要求:在维修完毕后,必须进行试运行,确保设备正常运转。
(5)维修前与维修后工作的安全:维修前和维修后都应确保工作区域的安全,避免导致人员伤害事故发生。
四、总结电梯是人们生活中重要的交通工具,电梯项目的安装、维修工作必须要遵循规程规定,保障电梯的安全运行,保护人员安全。
在电梯项目的安装、维修工作中,必须要认真遵守相关规程和标准,确保工作的安全稳定。
电梯安装与维修保养作业安全操作规程一、前言电梯是一种复杂的机械设备,涉及到的知识面广,安装与维修保养都需要特别注意安全问题,以避免事故发生。
在电梯的安装与维修保养过程中,必须严格按照国家相关法规和标准执行,以确保电梯的安全运行。
为此,特制定该《电梯安装与维修保养作业安全操作规程》。
二、电梯安装操作规程2.1 安装前的准备工作1.安装前必须对电梯进行调试。
确认电梯的电气、机械系统运作正常。
2.确定电梯吊装的方案,并进行安全评估,保证吊装过程安全无误。
3.现场安装人员必须通过相关安全知识的学习与教育,并经过安全操作的考核。
2.2 安装过程中的安全措施1.取消电梯电源,并确保电梯切断电源后不能重新通电,以保证工作人员的安全。
2.在电梯井道中搭设保护栏杆,防止工作人员掉落。
3.给电梯提供安全固定,保证电梯的稳定运行。
4.维护良好的通风,防止中毒事件的发生。
5.对现场进行盲区划分,将安装人员与普通工作人员分开,以确保人员的安全。
6.在悬空装配的过程中,注意警示标志的设置,避免工人误操作。
2.3 安装后的验证和试验1.安装完成后,对电梯进行检查和测试,确认电梯的运行状态正常。
2.给乘坐电梯的普通人员提供电梯的使用指南并进行安全演示。
三、电梯维护保养操作规程3.1 维护保养前的准备工作1.根据规定时间表进行维护保养。
2.维修保养前必须切断电源,并采用安全防护措施,以确保维修保养人员的安全。
3.在维护保养过程中,必须严格按照保养计划进行。
3.2 维护保养过程中的安全措施1.在维护保养的过程中,必须保证人员的安全,进行好人员疲劳管理,并采用防护用品,以确保人员的生命安全。
2.维护保养人员必须穿戴专业工作服,戴好安全防护帽等,以确保安全操作。
3.在电梯井道中搭设好维护保养的工作平台和安全绳索滑轮等,以确保人员安全操作。
3.3 维护保养后的验证和试验1.维修保养完成后,必须对电梯进行检查和测试,确认电梯的运行状态正常。
试析电梯电器部件的安装及维护1.安装前准备工作在电梯电器部件安装前,需要进行准备工作。
首先,应该检查电梯井道内的工作环境和安全措施。
其次,应该在安装前详细了解电梯电器部件的性能和规格,选择并准备好必要的工具和设备。
在安装过程中应确保安装位置合理,特别是对于计算机控制箱的安装应特别注重。
(1)控制柜的安装:首先要将控制柜的支架安装好,然后将控制柜放在支架上并固定。
如果安装遇到困难,可以查看电梯电器部件的安装说明。
(2)门机马达的安装:在门上安装机马德时,需要注意门与机马德的匹配,避免电流过大或工作不正常。
安装时,应该先安装支撑和机马德,绑好导线并进行接线。
(3)门机控制器的安装:应按照门机控制器的规格进行安装和连接,并在门上修饰开关和指示灯,使其工作正常。
(4)控制器的安装:控制器应固定在控制柜内,根据电梯电器部件的规格进行布线,并选择合适的供电方式。
3.电梯电器部件的连接在连接电梯电器部件时,应按照制造商提供的电器接线表指引进行连接,电线应在规定范围内使用,且长度不能超过规定长度。
1.保持干净电梯电器部件需要保持干净,电器接点应该保持通畅。
2.防水保护电梯电器部件应该进行防水和防潮,避免上下行过程中冷热变化和湿度变化对电器的影响。
3.定期检查和保养电梯电器部件需要定期检查和保养以确保其正常运行。
这包括检查电线连接,观察电梯电器部件是否有变形,是否发出异常响声等等。
4.及时更换损坏部件如果电梯电器部件有故障或某些部件无法正常工作,需要及时更换损坏部件,以保证电梯的正常运行。
对于大型设备,更换部件应该由专业技术人员进行。
总的来说,电梯电器部件是电梯正常运行的保障,正确的安装和维护可以保证电梯的安全和高效运行。
正确的维护可以延长设备寿命,减少损坏和维修费用。
因此,在电梯电器部件的安装和维护方面应该引起足够的重视。
电气设施安装检修安全技术操作规程电气设施是现代生产和生活不可或缺的重要组成部分,安全操作方针和技术规程的制定对于确保电气运行的安全性和可靠性,预防各种事故的发生,具有重要的意义。
以下是电气设施安装检修安全技术操作规程,希望各位操作人员认真学习并严格遵守。
一、设备安装1. 安装前的准备工作在设备安装前,必须进行充分的准备工作。
操作人员应根据设备的安装条件和设计要求,认真检查施工现场和设备供货单等。
同时,必须清理设备上的杂物、积尘等,保持设备清洁干净。
2. 安装时的注意事项设备安装应按照设计图纸和施工方案进行。
其中,应特别注意以下事项:1)设备的支撑应牢固可靠,并根据要求进行固定。
2)钢丝绳和吊装点应符合设备设计规定,并考虑到负载的重量和重心位置。
3)在安装过程中应注意接收者和装置的安全。
4)在安装过程中,必须严格遵守安全操作规程,如穿戴安全帽、安全鞋等防护设备。
二、检修和维护1. 工作前的准备在检修和维护设备前,必须进行一些准备工作:1)仔细阅读设备的安全说明书,并按照说明书上的要求,清理设备上的积尘和杂物。
2)对设备的电气线路和机械设备进行检查,发现问题及时解决。
3)安装必要的保护装置,如地漏、接地线等。
2. 检修和维护注意事项1)严格按照设备的检修和维护流程进行操作。
2)检修和维护设备时需要穿戴必要的个人防护装备,如绝缘手套、绝缘靴等。
3)在检修和维护过程中,必须彻底切断设备的电源并加锁。
4)在检修和维护过程中,必须使用与设备相匹配的工具和部件。
5)在检修和维护过程中,应严格禁止手动操作或改变设备的工作状态。
三、安全技术要求电气设施安装和维护必须严格按照以下安全技术要求:1. 充分认识电气事故的危害性和预防电气事故的重要性。
2. 严格遵守有关法规标准和安全规程。
3. 了解工作场所的安全状况,做好安全防范措施。
4. 在使用电气设备时,必须严格按照设备的操作规程进行,避免超负荷和短路等危险。
5. 了解和熟悉设备的结构和工作原理,同时要掌握先进、可靠和经济的操作和维护技术,以保证设备的安全运行。
高层住宅电梯电气维修施工设计方案电梯作为现代高层住宅的一项重要设备,为人们提供了便捷的垂直交通方式。
然而,由于长时间的使用和频繁的运行,电梯的电气系统容易出现故障,因此,制定一套科学有效的电梯电气维修施工设计方案显得尤为重要。
本文将从电梯电气维修的流程、施工设计原则以及维修方案的具体内容等方面加以探讨,旨在为高层住宅电梯的电气维修提供参考。
一、电梯电气维修的流程电梯电气维修的流程包括:故障诊断、维修设计、维修实施、检验测试以及记录归档等环节。
1.1 故障诊断故障诊断是电梯电气维修的第一步。
通过对电梯故障进行定位和分析,排除故障原因,确定维修方案的具体内容。
在故障诊断过程中,应充分利用电梯的故障报警和维修记录,及时获得故障信息,确保准确诊断故障。
1.2 维修设计维修设计是电梯电气维修的核心环节。
根据故障诊断的结果,制定合理的维修方案,明确维修工作的内容、要求和时间节点。
在维修设计中,应考虑维修所需的人员、设备和材料等资源,并合理分配,确保维修施工的顺利进行。
1.3 维修实施维修实施是电梯电气维修的具体操作过程。
在维修实施中,需严格按照维修设计方案进行操作,确保维修的质量和效果。
维修人员应具备相关技术资质和经验,操作规范,确保维修过程中的安全性和可靠性。
1.4 检验测试维修完成后,需要对电梯进行检验测试,确保故障得到有效修复,电梯的正常运行。
测试内容主要包括电梯运行、安全保护装置和故障报警等方面。
通过检验测试,可以及时发现并排除隐藏的故障现象,保障电梯的安全运行。
1.5 记录归档维修过程中的所有操作和维修结果均应及时记录,形成维修记录和归档。
这些记录对于今后的维护和故障排除都具有重要的参考价值。
同时,还应及时向相关部门汇报维修情况,保持信息的流通和共享。
二、施工设计原则2.1 安全性原则电梯电气维修施工设计的首要原则是确保施工过程的安全性。
在设计中,应充分考虑电梯电气系统的特点和存在的风险,采取必要的安全措施,确保施工过程中的安全性和稳定性。
电梯安装维修安全操作规程为了加强对电梯的技术管理,确保安全施工,特制定本规程。
1、电梯安装、维修人员必须经过专业技术培训方可以从事此项工作,维修工从事电工作业应持有供电电工上岗证。
学习工应持有学习工执照。
2、操作中的工艺要求应按照公司制定的工艺标准和安装标准执行。
3、电梯安装、维修中的电工作业部分,应遵守吉林省颁布的《电气安全工作规程》,以及《电气工程安装标准》中的有关规定。
4、维修必须由专业技术人员进行,必要时配备2-3人,做到有主有从,有呼有应,谨慎认真。
5、安装与维修施工必须服从现场负责人的统一指挥,统一安排并有具体的安全措施,以确保安全。
6、操作时应精神集中,不得说笑打闹、撤离工作岗位或与工作无关的事情。
严禁酒后操作,施工现场严禁吸烟。
7、操作人员必须戴好防护用品并正确使用集体备用的防护用品(绝缘靴、鞋、手套、安全带等)。
女工必须将发辫盘在工作帽内,严禁穿背心、短裤、拖鞋、高跟鞋和裙子工作。
8、检查时应在基站悬挂检修工作牌。
9、一般不准带电作业,必须带电工作时必须有人监护有可靠的安全措施,并由有经验的技工操作。
10、维修人员必须学会触电急救方法,并最少掌握一种人工呼吸方法。
11、施工中要加强安全教育工作,管理人员在开工前和施工中要进行安全交底和检查。
对严格遵守安全操作规程的人员,要表扬和鼓励,对玩忽职守和违反安全操作的要批评教育,对造成重大安全事故者要严肃处理。
12、发生重大设备或人身事故时,应及时抢救受伤人员,并保护现场,迅速向上级主管部门汇报。
一、机房维修作业1、严禁在曳引机运转时进行保养和检修。
2、用手轮盘车时,必须将电源断开,盘车完毕立即将手轮拿下来。
3、保养维修电气设备时必须断开电源,并在电源开关上悬挂“有人工作,禁止合闸”的警告牌。
3、检修时用的跨接线完工后必须及时拆除。
4、更换熔丝必须与原规格相同不得随意加大熔丝规格。
SPTD-QE/ZY-2008 质量/环境作业文件版本/修订状态:A/05、在通电电路附近工作不得用卷尺进行尺寸测量。
安装维修施工方案、操作流程1.1电梯安装维修施工方案1、安装维修前准备工作1.1电梯安全作业标准1.1.1进入施工现场,必须戴安全帽,穿合适的工作服和防护鞋;在井道脚手架上工作中,上下爬行时要注意站稳抓实,当工作高度超过1.5m,必须系安全带,并紧系在牢固的物体上。
当拆除脚手架时,必须把附在木板上的钉子除去或弄弯。
1.1.2厅门未安装前,必须在预留洞处设置防护栏,其高度不低于1.2m,并张贴醒目的安全警示标志。
1.1.3脚手架拆除时,厅门应做好不能从外部打开的措施。
1.1.4在建筑物内施工时,首层门口应设置隔离栏杆或隔离板,并在醒目位置设置“电梯作业,危险勿近”的警示标志,在所有井道出入口设置安全隔离栏并设置红色警示灯。
1.1.5使用电动工具时,必须保证有可靠而有效的接地,并配有漏电保护器。
1.1.6井道要有足够的照明,严禁使用明火或220V电源作照明, 必须使用36V以下的电源作照明。
每台电梯应单独供电,并在井道入口处设置电源开关,井道照明灯应每隔3?7m设一盏灯,顶层和底坑应有两个或两个以上的照明灯。
1.1.7气割设备应设置妥善地方,并有禁止吸烟标志、消防措施和灭火工具。
氧气瓶和乙炔瓶存放距离不得小于7米,且远离火源至少10m1.1.8进行电焊或气割工作时,应提前与甲方防火部门取得联系,申请动火证,操作者须持有操作证方可动火,动火时须有监护人并配备火火器。
如周围有易燃易爆物品时,应米取有效的隔离措施。
1.1.9未经质检部门验收合格的电梯,无关人员不得随意启动电梯。
1.1.10为防止无关人员进入现场、机房及井道,应做好防护措施。
1.1.11在开始试车时,应确认安全开关及是否有障碍物;在试车前,确认曳引机的封星是否有效(在主电源断开情况下,短时打开抱闸,观察轿厢的运行速度)。
1.1.12轿厢启动及停止时一定要相互配合后操作,确定联络信号并在操作时大声重复。
1.1.13应充分注意机器旋转部分及触电的危险。
