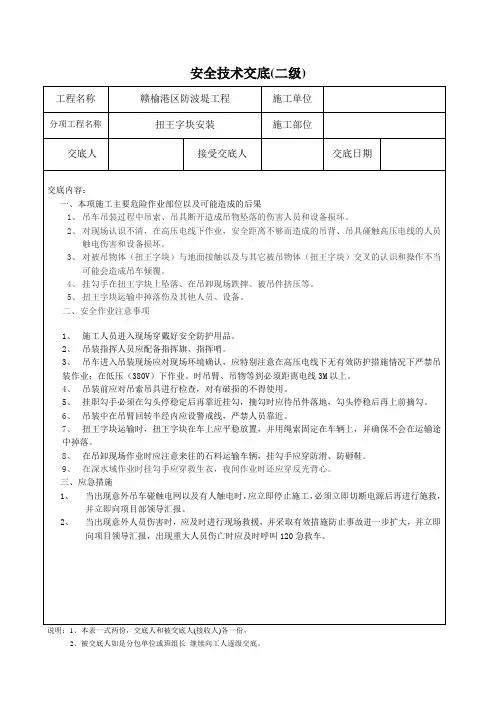

扭王字块安装技术交底书

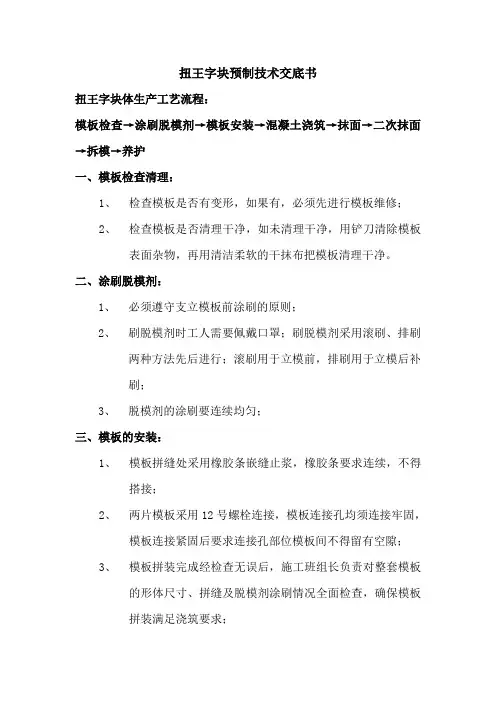

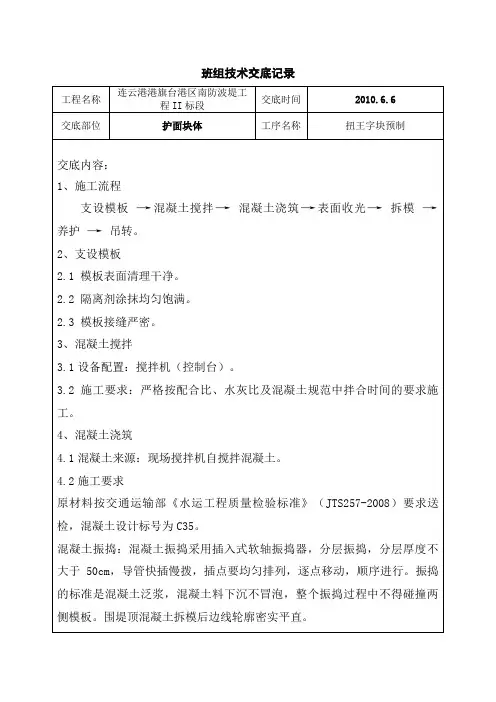

扭王字块预制技术交底书扭王字块体生产工艺流程：模板检查→涂刷脱模剂→模板安装→混凝土浇筑→抹面→二次抹面→拆模→养护一、模板检查清理：1、检查模板是否有变形，如果有，必须先进行模板维修；2、检查模板是否清理干净，如未清理干净，用铲刀清除模板表面杂物，再用清洁柔软的干抹布把模板清理干净。

二、涂刷脱模剂：1、必须遵守支立模板前涂刷的原则；2、刷脱模剂时工人需要佩戴口罩；刷脱模剂采用滚刷、排刷两种方法先后进行；滚刷用于立模前，排刷用于立模后补刷；3、脱模剂的涂刷要连续均匀；三、模板的安装：1、模板拼缝处采用橡胶条嵌缝止浆，橡胶条要求连续，不得搭接；2、两片模板采用12号螺栓连接，模板连接孔均须连接牢固，模板连接紧固后要求连接孔部位模板间不得留有空隙；3、模板拼装完成经检查无误后，施工班组长负责对整套模板的形体尺寸、拼缝及脱模剂涂刷情况全面检查，确保模板拼装满足浇筑要求；4、模板拼装完成经检查无误后，报质检员，经内部验收合格后，做好混凝土浇筑准备；四、混凝土浇筑①混凝土按设计图纸要求标号生产，浇筑采用吊车吊吊斗浇筑，混凝土缓慢下料，下料时吊罐的高度距离模板顶面不超过30厘米；如果扭王字块体积较大，高度超过2米时需要考虑采用缓冲下料。

避免混凝土下料过程产生离析；吊罐下料后不得停留在扭王块模板顶部；②、放料人员应该指挥间断下料，以控制仓内堆料厚度；③、混凝土分层下料及按分层厚度振捣，厚度尽量控制35厘米左右。

④、下料厚度控制方法：每一个仓面必须配备一根长度高于模板顶面的标有尺寸记号的钢筋或者钢管；每下一层料都必须用钢筋测量下料高度，确保每一次下料的厚度满足要求；⑤、混凝土振捣：特别要注意两侧外伸部分的振捣，拌制混凝土前必须先检查振捣器是否运转正常，必需的工器具（标识杆、铁锹）是否齐全；⑥插入式振捣器从一侧面向另一侧依序振捣至混凝土不明显下沉、并开始泛浆且无明显气泡排除为止。

对斜坡面处采用“吊棒法”进行振捣；注意事项：1、操作人员手持部位与振捣器头部距离不大于1.5米；2、振捣器布点距离不大于它的有限半径，且布点均匀；3、振捣器要求快插慢拔，且与模板间距不得小于10厘米；4、振捣器从一侧向另一侧依序进行，不得重复振捣也不得漏振；5、振捣过程中如发现漏浆、脱扣现象立即停止浇筑，处理好后才允许继续浇筑（在混凝土接触面没有初凝的前提下）；6、浇筑完后对模板表面的混凝土进行清理；7、当班混凝土浇筑结束，及时对吊罐、拌和机滚筒及溜槽、振捣棒、标识杆等进行清洗；8、电源线架空布置不得相互缠绕；9、顶面混凝土浇筑完立刻进行第一次压面处理；再混凝土接近初凝时进行第二次压面。

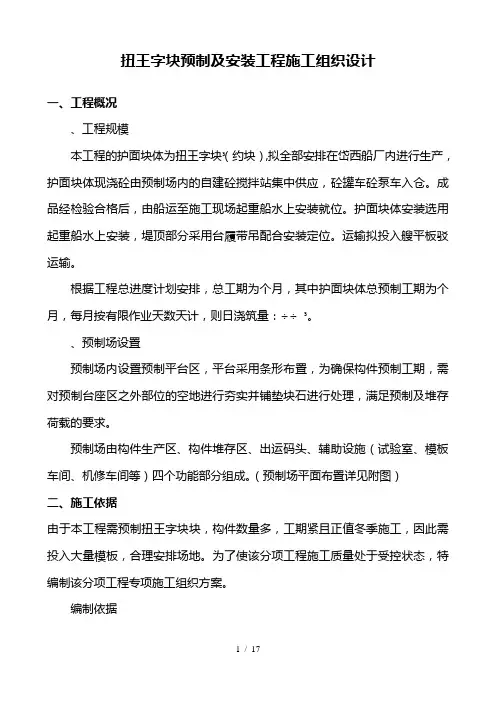

扭王字块预制及安装工程施工组织设计一、工程概况、工程规模本工程的护面块体为扭王字块³（约块），拟全部安排在岱西船厂内进行生产，护面块体现浇砼由预制场内的自建砼搅拌站集中供应，砼罐车砼泵车入仓。

成品经检验合格后，由船运至施工现场起重船水上安装就位。

护面块体安装选用起重船水上安装，堤顶部分采用台履带吊配合安装定位。

运输拟投入艘平板驳运输。

根据工程总进度计划安排，总工期为个月，其中护面块体总预制工期为个月，每月按有限作业天数天计，则日浇筑量：÷÷³。

、预制场设置预制场内设置预制平台区，平台采用条形布置，为确保构件预制工期，需对预制台座区之外部位的空地进行夯实并铺垫块石进行处理，满足预制及堆存荷载的要求。

预制场由构件生产区、构件堆存区、出运码头、辅助设施（试验室、模板车间、机修车间等）四个功能部分组成。

（预制场平面布置详见附图）二、施工依据由于本工程需预制扭王字块块，构件数量多，工期紧且正值冬季施工，因此需投入大量模板，合理安排场地。

为了使该分项工程施工质量处于受控状态，特编制该分项工程专项施工组织方案。

编制依据、《扭王字块结构图》、《水运工程质量检验标准》( )、《港口及航道护岸工程设计与施工规范》( )、《水运工程混凝土施工规范》（）、《水运工程混凝土质量控制标准》—。

、《水运工程混凝土试验规程》（）三、施工技术措施、施工工艺流程施工准备→支立模板→浇注混凝土→拆模→养护→倒运→贮存、模板工程扭王字块模板采用立式支立设计，预制时采取“三横”立式预制，底面放在底模上，上口下灰，每套模板由对称的两片组成。

支立时用螺栓连接，拆模时用丝杆顶开。

扭王字块模板面板采用δ6mm钢板，肋板采用扁钢×50mm，间距300mm，骨架为[槽钢及角钢××6mm。

钢板与肋板焊接采用段焊，间距150mm，[槽钢焊接双面满焊，焊缝高度不小于5mm，钢板转角采用折弯转角，开孔采用钻孔工艺。

一工程概况扭王字块安装工程是护岸工程的重要组成部分，根据各区域风浪情况，设计采用了2t规格的扭王字块用于堤身防护。

防波堤采用斜坡式结构，坡度为1:1.5，堤心采用块石填筑，护面为混凝土结构的扭王字块，堤顶为现浇混凝土的挡浪墙。

扭王字块安装桩基码头段总长390m，共需安装4364块；扭王字块安装防波堤堤身段总长120m，共需安装1673块；扭王字块安装防波堤堤头段总长20米，共需安装647块。

扭王字块预制场位于施工区附近，堆放场地布置于预制场四周，堆放、转运方便。

二施工工艺2.1 安装方式由于施工区附近水深较浅，且受航道航行船只影响较大，综合考虑后选择从陆上安装扭王字块。

按照设计要求，扭王字块水下部分采用定点随机安放，水上部分采用规则安放。

图1 堤顶80t履带吊机安放示意图2.2 施工方法扭王字块施工流程：扭王字块体倒运装船运输至施工现场→测量定位→扭王字块体安放→分段验收。

安装前首先对垫层石进行验收，验收合格后方可进行安装。

按照设计要求，扭王字块水下部分采用定点随机安放，水上部分采用规则安放。

2.3 施工步骤1、堤顶测设待安装机位的吊机中心点和方向线。

2、履带吊就位，检查履带吊位置及配套设施是否齐全和安全。

3、平板车运输块体至安装地点，起重工指挥安装，并做好记录。

4、根据扭王字块在坡面上的安装点座标，采用全站仪在堤上定出扭王字块的安装方向线，两点间拉测量绳，预先在测量绳上标出扭王字块安装点距，并做好醒目的标记。

吊机手将吊绳移到测量绳上安装点的标记位置，吊机手再将吊机仪表读数与预先设计的控制数值表对照，当两者较吻合后，脱钩下放。

5、移机进行下一个机位的块体安装。

三安装要点及质量要求1、扭王字块安装之前，块体强度达到设计的100%才能出运安装。

块体吊装及运输前要做好块体保护和加固，防止运输过程碰撞损坏。

2、安装扭王字块前，检查块石垫层的厚度、块石重量、坡度和表面平整度，不符合要求和受风浪破坏的要进行修整。

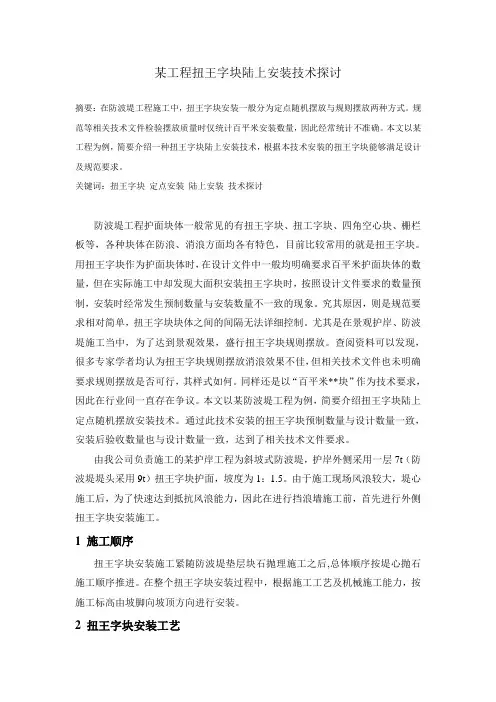

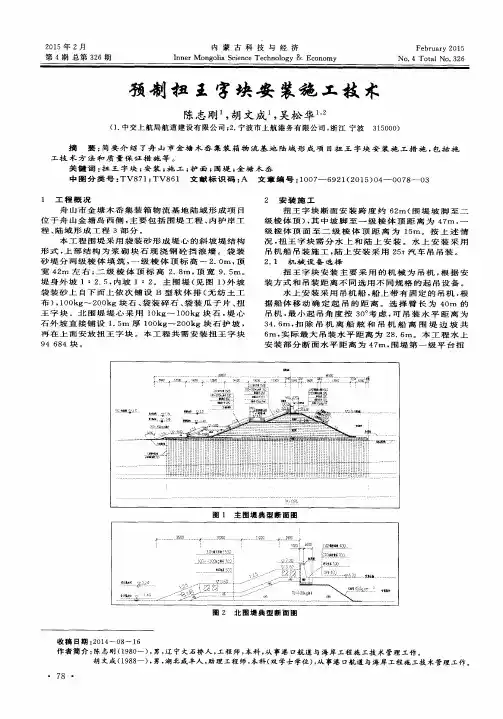

某工程扭王字块陆上安装技术探讨摘要：在防波堤工程施工中，扭王字块安装一般分为定点随机摆放与规则摆放两种方式。

规范等相关技术文件检验摆放质量时仅统计百平米安装数量，因此经常统计不准确。

本文以某工程为例，简要介绍一种扭王字块陆上安装技术，根据本技术安装的扭王字块能够满足设计及规范要求。

关键词：扭王字块定点安装陆上安装技术探讨防波堤工程护面块体一般常见的有扭王字块、扭工字块、四角空心块、栅栏板等，各种块体在防浪、消浪方面均各有特色，目前比较常用的就是扭王字块。

用扭王字块作为护面块体时，在设计文件中一般均明确要求百平米护面块体的数量，但在实际施工中却发现大面积安装扭王字块时，按照设计文件要求的数量预制，安装时经常发生预制数量与安装数量不一致的现象。

究其原因，则是规范要求相对简单，扭王字块块体之间的间隔无法详细控制。

尤其是在景观护岸、防波堤施工当中，为了达到景观效果，盛行扭王字块规则摆放。

查阅资料可以发现，很多专家学者均认为扭王字块规则摆放消浪效果不佳，但相关技术文件也未明确要求规则摆放是否可行，其样式如何。

同样还是以“百平米**块”作为技术要求，因此在行业间一直存在争议。

本文以某防波堤工程为例，简要介绍扭王字块陆上定点随机摆放安装技术。

通过此技术安装的扭王字块预制数量与设计数量一致，安装后验收数量也与设计数量一致，达到了相关技术文件要求。

由我公司负责施工的某护岸工程为斜坡式防波堤，护岸外侧采用一层7t（防波堤堤头采用9t）扭王字块护面，坡度为1：1.5。

由于施工现场风浪较大，堤心施工后，为了快速达到抵抗风浪能力，因此在进行挡浪墙施工前，首先进行外侧扭王字块安装施工。

1 施工顺序扭王字块安装施工紧随防波堤垫层块石抛理施工之后,总体顺序按堤心抛石施工顺序推进。

在整个扭王字块安装过程中，根据施工工艺及机械施工能力，按施工标高由坡脚向坡顶方向进行安装。

2 扭王字块安装工艺2.1 扭王字块的运输扭王字块在块体预制场旁的堆场由25t 轮胎吊起吊装车，用40t 平板车运输至防波堤安放现场，由65t 履带吊机进行安放。

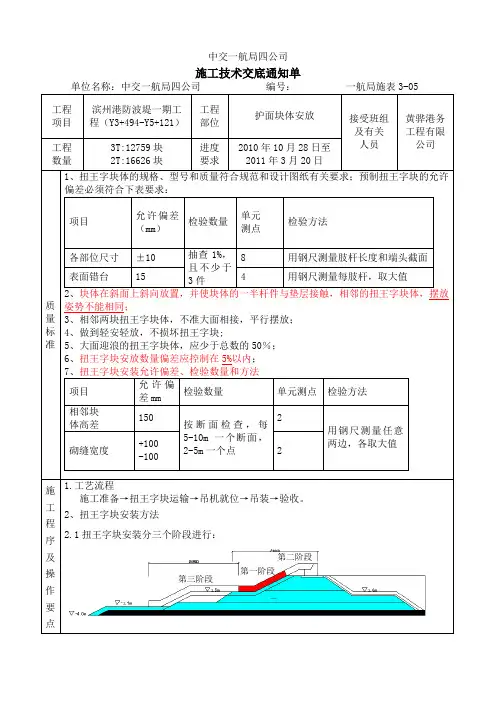

中交一航局四公司施工技术交底通知单单位名称：中交一航局四公司编号：一航局施表3-05工程项目滨州港防波堤一期工程（Y3+494-Y5+121）工程部位护面块体安放接受班组及有关人员黄骅港务工程有限公司工程数量3T:12759块2T:16626块进度要求2010年10月28日至2011年3月20日质量标准1、扭王字块体的规格、型号和质量符合规范和设计图纸有关要求；预制扭王字块的允许偏差必须符合下表要求：项目允许偏差（mm）检验数量单元测点检验方法各部位尺寸±10 抽查1%，且不少于3件8 用钢尺测量肢杆长度和端头截面表面错台15 4 用钢尺测量每肢杆，取大值2、块体在斜面上斜向放置，并使块体的一半杆件与垫层接触，相邻的扭王字块体，摆放姿势不能相同；3、相邻两块扭王字块体，不准大面相接，平行摆放；4、做到轻安轻放，不损坏扭王字块;5、大面迎浪的扭王字块体，应少于总数的50％；6、扭王字块安放数量偏差应控制在5%以内；7、扭王字块安装允许偏差、检验数量和方法项目允许偏差mm检验数量单元测点检验方法相邻块体高差150按断面检查，每5-10m一个断面，2-5m一个点2用钢尺测量任意两边，各取大值砌缝宽度+100-1002施工程序及操作要点1.工艺流程施工准备→扭王字块运输→吊机就位→吊装→验收。

2、扭王字块安装方法2.1扭王字块安装分三个阶段进行：第三阶段第一阶段第二阶段施工程序及操作要点第一阶段：在堤身形成，垫层石抛理完一段后，安装主体坡身扭王字块。

第二阶段：在胸墙混凝土浇注完成一段后及时补抛顶部垫层石，安装上部扭王字块。

第三阶段：主体堤身完成后，抛填第四部分堤心石和部分压脚石，理坡，安装下部扭王字块。

扭王字块安装前检查块石垫层的厚度、块石重量、坡度和表面平整度，不符合要求是必须进行修整。

2.2施工方法：a.吊机船就位，扭王字块运输船直接由黄骅运输扭王字块至施工现场靠吊机船。

b.由于堤身大部分时间露出水面，扭王字块安装时采用定点安放，块体在坡面上斜向放置，使块体的一半杆件与块石垫层接触，相邻块体摆向不宜相同。

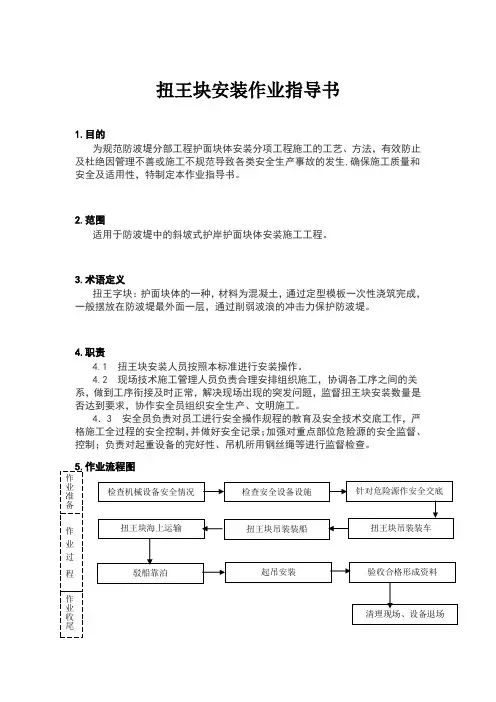

扭王块安装作业指导书1.目的为规范防波堤分部工程护面块体安装分项工程施工的工艺、方法，有效防止及杜绝因管理不善或施工不规范导致各类安全生产事故的发生,确保施工质量和安全及适用性，特制定本作业指导书。

2.范围适用于防波堤中的斜坡式护岸护面块体安装施工工程。

3.术语定义扭王字块：护面块体的一种，材料为混凝土，通过定型模板一次性浇筑完成，一般摆放在防波堤最外面一层，通过削弱波浪的冲击力保护防波堤。

4.职责4.1 扭王块安装人员按照本标准进行安装操作。

4.2 现场技术施工管理人员负责合理安排组织施工，协调各工序之间的关系，做到工序衔接及时正常，解决现场出现的突发问题，监督扭王块安装数量是否达到要求，协作安全员组织安全生产、文明施工。

4．3 安全员负责对员工进行安全操作规程的教育及安全技术交底工作，严格施工全过程的安全控制，并做好安全记录；加强对重点部位危险源的安全监督、控制；负责对起重设备的完好性、吊机所用钢丝绳等进行监督检查。

作业流程图6.作业标准6.1施工准备6.1.1检查机械设备（如起重机、平板车、驳船、钢丝绳等）是否安全，完好，是否运转正常并符合要求等。

6.1.2 对起重机、运输驳船等进行报备，并提供检验证书、特种作业人员证书、年审及强制险的办理情况复印件。

对上述设备进行全面的安全检查，检查消防设施是否齐全及可用。

6.1.3 针对以上所述危险源，由安全员列具操作注意事项并对作业班组进行安全技术交底。

对作业人员进行登记备案,并对其进行安全教育。

防护用品的准备，如工作服、安全帽、防护手套、救生衣等。

6.1.1 待安装的扭王块必须达到强度后才能进行安装。

6.2 作业过程6.2.1 预制场扭王块装车6.2.1.1 平板车开到指定的吊装位置，起重机合理驻位，在专人指挥下吊运装车，装车个数根据平板车实际大小确定，不得超载、不得人货混装。

6.2.1.2 场地内车辆要放缓行驶，选择路况好的路线行驶，积极避让，做到宁等一分，不争一秒。

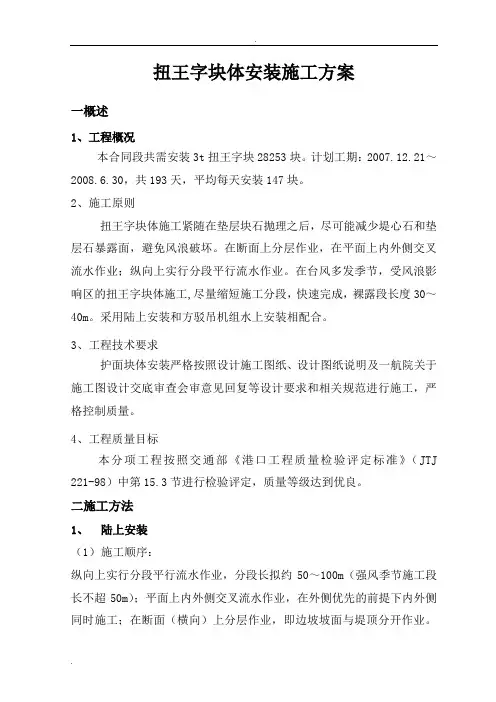

扭王字块体安装施工方案一概述1、工程概况本合同段共需安装3t扭王字块28253块。

计划工期：2007.12.21～2008.6.30，共193天，平均每天安装147块。

2、施工原则扭王字块体施工紧随在垫层块石抛理之后，尽可能减少堤心石和垫层石暴露面，避免风浪破坏。

在断面上分层作业，在平面上内外侧交叉流水作业；纵向上实行分段平行流水作业。

在台风多发季节，受风浪影响区的扭王字块体施工,尽量缩短施工分段，快速完成，裸露段长度30～40m。

采用陆上安装和方驳吊机组水上安装相配合。

3、工程技术要求护面块体安装严格按照设计施工图纸、设计图纸说明及一航院关于施工图设计交底审查会审意见回复等设计要求和相关规范进行施工，严格控制质量。

4、工程质量目标本分项工程按照交通部《港口工程质量检验评定标准》（JTJ 221-98）中第15.3节进行检验评定，质量等级达到优良。

二施工方法1、陆上安装（1）施工顺序：纵向上实行分段平行流水作业，分段长拟约50～100m（强风季节施工段长不超50m）；平面上内外侧交叉流水作业，在外侧优先的前提下内外侧同时施工；在断面（横向）上分层作业，即边坡坡面与堤顶分开作业。

在整个护面块体安装过程中，优先进行堤外侧块体的安装；在强风多发季节，受风浪影响区（侧）的护面施工尽量缩短施工分段，快速完成。

堤头段块体安装尽可能在强风季节来临前完成，施工中理坡与安装的进度间隔在控制在50～70m，强风来临前缩小至10～20m内，并及时将裸露的堤顶面覆盖。

堤头用大块石或扭王字块作临时处理，防止强风破坏。

①护面块体在斜坡堤坡面上的安装顺序块体在斜坡面上的安装顺序紧随垫层石抛理标高施工，由坡脚向坡肩进行，参见图1（扭王字块安装顺序及定位示意图）所示：在起始里程处安装一个三角形区块，在此基础上向前、向后按菱形依次推进安装。

图1：扭王字块安装定位示意图②纵向安装顺序坡面块体安装沿堤身方向采取纵向流水分段，分段长度为：强（台）风季节30～50m，非强（台）风季节50～100m。

扭王块安装作业指导书1.目的为规范防波堤分部工程护面块体安装分项工程施工的工艺、方法，有效防止及杜绝因管理不善或施工不规范导致各类安全生产事故的发生,确保施工质量和安全及适用性，特制定本作业指导书。

2.范围适用于防波堤中的斜坡式护岸护面块体安装施工工程。

3.术语定义扭王字块：护面块体的一种，材料为混凝土，通过定型模板一次性浇筑完成，一般摆放在防波堤最外面一层，通过削弱波浪的冲击力保护防波堤。

4.职责4.1 扭王块安装人员按照本标准进行安装操作。

4.2 现场技术施工管理人员负责合理安排组织施工，协调各工序之间的关系，做到工序衔接及时正常，解决现场出现的突发问题，监督扭王块安装数量是否达到要求，协作安全员组织安全生产、文明施工。

4．3 安全员负责对员工进行安全操作规程的教育及安全技术交底工作，严格施工全过程的安全控制，并做好安全记录；加强对重点部位危险源的安全监督、控制；负责对起重设备的完好性、吊机所用钢丝绳等进行监督检查。

作业流程图6.作业标准6.1施工准备6.1.1检查机械设备（如起重机、平板车、驳船、钢丝绳等）是否安全，完好，是否运转正常并符合要求等。

6.1.2 对起重机、运输驳船等进行报备，并提供检验证书、特种作业人员证书、年审及强制险的办理情况复印件。

对上述设备进行全面的安全检查，检查消防设施是否齐全及可用。

6.1.3 针对以上所述危险源，由安全员列具操作注意事项并对作业班组进行安全技术交底。

对作业人员进行登记备案,并对其进行安全教育。

防护用品的准备，如工作服、安全帽、防护手套、救生衣等。

6.1.1 待安装的扭王块必须达到强度后才能进行安装。

6.2 作业过程6.2.1 预制场扭王块装车6.2.1.1 平板车开到指定的吊装位置，起重机合理驻位，在专人指挥下吊运装车，装车个数根据平板车实际大小确定，不得超载、不得人货混装。

6.2.1.2 场地内车辆要放缓行驶，选择路况好的路线行驶，积极避让，做到宁等一分，不争一秒。

扭王字块作业指导书一、工程概况1、本工程共需安装扭王字块4t为3860块。

计划工期：2011.6.1～2012.9.15。

平均每天安装274块。

2、扭王字块体施工分2次施工，为了保证岛体稳定，作为反压消浪作用，在高程2.0m以下部分集中安装，待上部片石护紧随在垫层块石抛理之后，尽可能减少堤心石和垫层石暴露面，避免风浪破坏。

在断面上分层作业，在平面上内外侧交叉流水作业；纵向上实行分段平行流水作业。

在台风多发季节，受风浪影响区的扭王字块体施工,尽量缩短施工分段，快速完成，裸露段长度不超过50m。

采用陆上安装和方驳吊机组水上安装相配合。

3、护面块体安装严格按照设计施工图纸、设计图纸说明等设计要求和相关规范进行施工，严格控制质量。

4、本分项工程按照交通运输部《水运工程质量检验标准》（JTS 257-2008）中第5.5节进行检验评定，质量等级达到合格。

二、施工准备及布置1、组织准备项目经理：侯艳斌项目副经理：张国营项目总工：邵德朋工序负责人：赵希庆材料负责人：贾绍贞配合施工用劳力50人。

2、设备准备①装载机：2台②25t吊车：2台③倒驳船：1台④15t平板拖车⑤其他小型机具按要求配备齐全三、施工进度计划安排分项工程工期安排1、扭王字块预制2012年6月15日～2012年7月15日2、扭王字块安装2012年月日～2012年月日四、施工工艺及技术措施1、构件运输预制在九分场及青东5项目部，其中九分场距广利港北岸码头51km，青东5项目部距广利港北岸码头14km，块体采用25t汽车吊装车，15t平板拖车运至广利港北岸码头，再利用25t汽车吊装船，采用500t到驳船运输至施工现场，为确保构件在吊装和运输过程中完好，吊车吊装时在挂钩上搭挂高强纤维带，对扭王字块进行绑缚吊装，可有效避免破坏扭王字块边角。

采用平板拖车运输，每车放置14～16块，纵向两排布置。

为避免车辆行驶过程中，因为颠簸而导致块体之间碰撞造成损坏，在纵向和横向相邻块体之间采用方木做有效隔离；同时，用高强纤维带进行四周绑缚，避免块体因车辆颠簸掉落损坏。

莱州港液体石油化工品码头工程扭王字体安装施工方案1、工程概述及总体安排1.1 工程概述莱州港液体石油化工码头工程围堰、引堤及防波堤项目坡面护面块体采取扭王字体结构。

扭王字体预制包含4t、6t扭王字块两种。

其中, 围堰工程为4t扭王字块, 共有14682块; 引堤防波堤工程A0+0～A0+170段内坡、外坡采取4t扭王字块体护坡, A0+170～A0＋944段外坡及堤头段采取6t扭王字块护面结构, 共有扭王字块体10551块, 其中4t扭王字块3813块, 6t扭王字块7822块。

1.2 总体安排根据业关键求, 本工程可将原防波堤拆除4t扭王字块约5000块用于本工程, 则4.0t扭王字块共需安装约13500块, 围堰部分从8月26日开始安装, 到11月26日结束, 92天内必需完成9682块安装任务, 引堤部分从3月26日开始安装。

2、关键工序施工方案2.1摆放方法本工程依据设计和业关键求, 扭王字块体安放最低潮水下部分采取安放, 水上部分采取规则安放。

具体摆放图案见附图。

2.2运输方法水上扭王字体运输采取方驳运输, 陆上采取自卸车运输。

2.3安装方案水下部分采取定点安放, 确保按设计数量抛填, 本工程4t块体每100m2安放47块, 5t块体每100 m2安放40块, 6t块体每100 m2安放36块; 水上部分安放采取规则安放, 每100 m2安放数量同安放。

2.4安放扭王字块施工之前, 需首先设置垫层块石水下平台和坡脚边界标志, 水下抛填时应勤对标对准标, 避免多抛和少抛, 水下安放完成一段后立刻安排潜水员水下检验安放质量, 对漏抛地方用浮标做好标志, 方便后边补抛。

依据莱州港潮汐表数据及扭王字块体本身尺寸, 水下安放从+0.5m水位开始。

开始安放前需要首先定出出水第一块方块位置, 定位需正确; 定位以后依据设计断面将水上部分顶标高拉线标志, 然后从+0.5m开始规则安放。

安放时先安放两端作为标志端, 然后中间部分依此标准安放, 以确保扭王字块体美观。
