AVR单片机开发板使用说明书（V3.0版）
HJ-22G单片机开发板简介
第1章HJ-
1.1前言
尊敬的用户：
您好！
欢迎使用HJ-2G开发板！恭喜您成为慧净电子产品的用户！我们非常高兴您选择了本款产品。

我们将为你提供最真诚最优质的服务，让您在以后的日子里尽情发挥你的创意！
为了让您更好的使用本款产品，并将它的功能发挥到极限，我们特意为您提供此产品的学习笔记，使用产品前请您详细阅读，重头学起。

该操作说明。

希望您通过此学习笔记能够将您手中的产品性能发挥到最优。

谢谢！
慧净电子1.2免责声明
1.2.1为了安全有效的使用该产品，请您使用前仔细阅读以下信息。

1.2.2本产品可以通过USB供电，供电电流<500mA，自行外接电源时请注意电源极性和电压参数。

电源适配器必须使用原装产品。

1.2.3请不要在带电时拔插芯片以及相关器件。

1.2.4自行扩展搭接导致不良故障，慧净电子不负任何责任。

1.2.5产品不定时升级，所有更改不另行通知客户，本单片机研究工人室有最终解释权。

1.3学习板使用的基本流程
1.3.1学会使用HJ-ISP基础下载工具
1.3.2学会使用ICC编程软件
1.3.3认识板上各种器件并了解其基本作用
1.3.4看懂HJ-2G电路图
1.3.5了解数字电路基础
1.3.6学习c语言
1.3.7了解单片机结构
1.3.8读程序并自己更改功能学习变通应用
1.1.44产品概述
本套开发板为慧净电子工程师综合市场上现有的多种AVR开发板的功能之优点,结合工程师们多年项目经验之需求,特别为AVR单片机爱好者们研制的具有强大功能的A VR单片机学习开发板。

该开发板集常用的单片机外围资源、集成多功能烧写器。

配合慧净电子出品的配套视频教程（在录制当中）及提供的资料和例程，可以让您在最短的时间内，全面的掌握AVR单片机编程技术。

板子的供电使用一根USB线与电脑连接，使用方便，性能稳定。

最大的特点是配套有慧净老师亲自讲解的视频教程，让学习者轻松上手。

该开发板特别适合单片机初学者以及电子爱好者自学使用。

与AVR单片机开发板配套的视频教程，非常详细的讲解软件的使用、程序的编写，整个过程全部用单片机的C语言讲解，全新的讲课风格，跳过复杂的单片机内部结构知识，首先从单片机的应用讲起，一步步深入到内部结构，让学生彻底掌握其实际应用方法。

第2章AVR集成开发环境与程序烧写
请参考1天入门AVR单片机学习笔记第3课，有详细使用说明。

HJ-22G开发板基础入门资源介绍
第3章HJ-
3.1电源模块
3.1.1功能简介
该模块主要由以下几部分组成：
1）外部电源输入口
2）电源指示灯
3）电源选择跳线（外部电源或USB）
4）电源开关
5）3.3V—5V供电选择跳线
6）LCD电压供电
7）自锁开关控制整个实验系统的电源，避免需断电时需要拨下外部电源或者USB。

8）当电源接通时，红色电源指示灯（L12）持续点亮。

用USB接口电脑供电
注意：使用错误的电源将会导致实验板的永久性损坏！
3.1.2跳线设置
1）3.3V—5V供电选择跳线
当J4接上1-2是3.3V供电当J4接上2-3是5供电,出厂时是焊接在5V位置上，请不要自己修改，以免烧坏学习板。

3.1.3原理图与硬件实物图
3.1.4程序实例
3.2流水灯模块
3.2.1功能简介
主要由8个发光管组成，输出低电平点高发光管。

3.2.2跳线设置
做流水灯实验时请接上J2跳线。

3.2.3原理图与硬件实物图
8个流水灯接在AVR单片机PB口上8个发光管
3.2.4程序实例
请参考光碟中的配套实验程序
3.3数码管模块
3.31功能简介
可以实现显示各种数字，字母，详细功能，请看慧净8天学51单片机笔记
3.3.2跳线设置
不需要
3.3.3原理图与硬件实物图
3.3.4程序实例
请参考HJ-2光碟中的配套实验程序
3.4按键1X4、4X4点阵模块
3.4.1功能简介
可以实验各种数据的输入，中断输入，详细功能，请看慧净8天学51单片机笔记。

3.4.2跳线设置
J3接到1-2为1X4按键J3接到2-3是4X4按键
3.4.3原理图与硬件实物图
3.4.4程序实例
请参考HJ-2光碟中的配套实验程序
3.5继电器模块
3.5.1功能简介
实现工业控制，底电压控制高电压功能
3.5.2跳线设置
J11接上后可以做继电器实验。

3.5.3原理图与硬件实物图
输出接口
3.5.4程序实例
请参考HJ-2光碟中的配套实验程序
3.6JTAG仿真接口
3.161功能简介
配合慧净HJ-JTAG可以进行仿真
3.6.2跳线设置
3.6.3原理图与硬件实物图
HJ-22G开发板进阶学习资源介绍
第4章HJ-
4.1LCD1602模块
4.1.1功能简介
可以显示各种数字，字母
4.1.2跳线设置
不需要
4.1.3原理图与硬件实物图
4.1.4程序实例
请参考HJ-2G光碟中的配套实验程序
4.2FM模块
4.2.1功能简介
可以实现报警功能
4.2.2跳线设置
用杜邦线接到J7第1脚上，另一端接到你需要的单片机IO口上4.2.3原理图与硬件实物图
4.2.4程序实例
请参考HJ-2G光碟中的配套实验程序
4.3ISP下载接口
4.3.1功能简介
可以下载AVR单片机程序
4.3.2跳线设置
不需要
4.3.3原理图与硬件实物图
4.3.4程序实例
请参考HJ-2G光碟中的配套实验程序
4.4红外线接收模块
4.41功能简介
4.4.2跳线设置
J5接上
4.4.3原理图与硬件实物图
4.44程序实例
请参考HJ-2G光碟中的配套实验程序
4.5DA模块
4.51功能简介
实现单片机输出电压实验，实验输入模拟量实验4.5.2跳线设置
J6接上做DA实验
4.5.3原理图与硬件实物图
4.54程序实例
请参考HJ-2G光碟中的配套实验程序
4.6DS1302模块
4.61功能简介
电子时钟功能，可以用数码管显，也可以用LCD1602显示
4.6.2跳线设置
不需要
4.6.3原理图与硬件实物图
4.64程序实例
请参考HJ-2G光碟中的配套实验程序
4.7串口通信模块
4.71功能简介
单片机同电脑通信接口，同时可以做STC89C52单片机烧写程序接口4.7.2跳线设置
不需要
4.7.3原理图与硬件实物图
4.74程序实例
请参考HJ-2G光碟中的配套实验程序
HJ-22G开发板扩展学习资源介绍
第5章HJ-
5.1DS18B20模块
5.1.1功能简介
红外接接收
5.1.2跳线设置
5.1.3原理图与硬件实物图
DS18B20需要另购8元一个
5.44程序实例
请参考HJ-2G光碟中的配套实验程序
5.2PS2模块
5.2.1功能简介
5.2.2跳线设置
5.2.3原理图与硬件实物图
5.2.4程序实例
请参考HJ-G光碟中的配套实验程序
5.3步进（直流）电机模块
5.3.1功能简介
可以实验步进电机驱动，直流电机驱动
5.3.2跳线设置
JJ7第4、5、6、7脚接到单片机P1.0、P1.1、P1.2、P1.3口上
5.3.3原理图与硬件实物图
5.34程序实例
请参考HJ-2G光碟中的配套实验程序5.4LCD5110模块
5.5.1功能简介
5110手机上的LCD可以实验显数据，图片5.5.2跳线设置
不需要
5.5.3原理图与硬件实物图
5.54程序实例
请参考HJ-2G光碟中的配套实验程序5.6LCD12864模块
5.6.1功能简介
5.6.2跳线设置
K2可以接成5V背光3.3V背光
5.6.4程序实例
请参考HJ-2G光碟中的配套实验程序
5.7彩屏显示模块
5.7.1功能简介
5.7.2跳线设置
5.7.3原理图与硬件实物图
5.7.4程序实例，注：本实验没有程序，如果购了慧净彩屏可以送51实验程序。

5.8SD卡模块
5.8.1功能简介
SD卡焊在彩屏上，购了TFT彩屏才能配有本功能
5.8.2跳线设置
5.8.4程序实例，注：本实验没有程序，如果购了慧净彩屏可以送51实验程序。

到这里，本学习板的全部功能已学习完成，如果你购的是基本配置，只能做第3章的全部实验，第4章，第5章只能做部分实验，别的配件需要另购。

HJ-2G路线设置
1、J1当接在1-2位置时为51单片机复位，当J1接到2-3时为AVR单片机复位。

2、J2接上J2时为LED实验跳线。

3、无
4、J4为电MCU供电（不需要设置）。

5、J5彩屏供电（不需要设置）。

6、J6无
7、J7DA输出实验跳线。

8、J8步进电机输入接口。

9、J9步进电机输出接口。

10、J10（不需要设置）。

11、J11继电器实验跳线。

看了说明书不会用HJ-2G开发板的朋友，可以看我们配套的使用视频。

合集下载

NaviTEK II 用户指南说明书

NaviTEK II 用户指南说明书

版权说明 本文档所包含的信息是美国理想工业公司 (IDEAL INDUSTRIES Ltd.) 的财产，对于本文档中出现的错误或遗漏，提供方概不负责。

除非得到美国理想工业公司的合同授权或其他书面许可，否则，本文档的任何部分均不得复制或使用。

版权和对复制和使用的所有限制都适用于本信息发布的一切媒介。

美国理想工业公司奉行持续改进产品的政策，并保留在不事先通知的情况下变更任何产品或服务的规格、设计、价格或供货条件的权利。

保留所有权利出版参考号：151816 第 2 版第 2 版 － 08/14（适用于软件版本1.0.0及其以后版本）用户指南第页目录NaviTEK II 的保养 (4)弃置 (4)安全 (4)连接器安全性 (4)电源 (5)电源模块管理 (5)电源模块充电 (5)电池组 (5)开启和关闭 (6)省电 (6)主机复位 (6)可更换的插入件 － RJ-45 插口 (7)功能概述 (7)手持设备控件、指示器和端口 (8)菜单导航 (9)软键 (9)数据输入 (9)入门 (10)操作模式 (10)线缆 (10)以太网 (10)端口 (11)设置 (12)设置菜单说明 (13)支持的 SFP 收发器 .....................................................................................................................................测试 － 常规 (17)测试菜单说明 － 线缆模式 (18)接线图 (18)音频 (21)自动测试 (21)测试菜单说明 － 以太网模式 (22)端口检测 (22)环回 (22)网络扫描 (22)Ping4 和 Ping6 (24)路由跟踪4 和路由跟踪6 (24)802.1x 证书 (25)统计 (26)统计菜单说明 (26)作业 (28)使用作业菜单 (29)更改激活的作业 (29)管理作业 (30)生成报告 (31)规格 － NaviTEK II .................................................................................................................................. 32 术语、缩写词和缩略语 . (45)第 4 页 用户指南NaviTEK II 的保养NaviTEK II 轻便小巧，但坚固耐用，适用于在受保护的户外工作环境中操作。

HJ-2G电路原理图

HJ-2G电路原理图

1
2
3
4
5 573-1
6
7
8
LCD_1602 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 LCD_12864 3 LED 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Q4 S8550 1 R13 1K
GND 1 PA3 11 PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7 2 3 4 5 6 7 8 9
LCD1602液晶模块
VCC L0 PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7 GND PA2 W2 10K VCC VCC
3
L1
PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7
2 3 4 5 6 7 8 9
LCD12864显示 慧净专利设计模块
LED控制开关管
1
2
1
2
3
4
5
6
3V电池
te re
1 2
HJ-2G AVR单片机开发板-慧净电子研究室研制
DA输出跳线
B
RP1 1 2 3 4 5 6 7 8 9 1K L5
L6 PC7 L7
24C02 1 2 3 4 A0 VCC A1 WP A2 SDL GND SDA 8 7 6 5
VCC
VCC 16 L10 15 J2 14 13 GND 12 R10 11 1K 10 SCL R810K 9 SDA R910K VCC
PD0 PD1 PD2 PD3 PD4 PD5 PD6 PD7
1838 1 2 3 IR 1838
C
VCC
GND
01-HJ-2G V2.0版概述 单片机

01-HJ-2G V2.0版概述 单片机

第一章HJ-2G概述1.1学习笔记说明（本学习笔记跟据慧净会员akuei2第一版修改而成，感谢akuei2对单片机事业的支持）下面引用原作者开始学习HJ-2G AVR单片机。

在还没有开始故事之前，听我的几个故事。

在这个地球上，很遗憾打从我一出生我并不是好孩子而且还浪费了很多时间在少年时期，当我醒悟的时候自己已经是18岁了，原本我想一切都是太迟了，在那个年龄的阶段我的思想慢慢的步入黑暗，很多次我都尝试挣扎可是我却失败了（就像我在全国高中大考SPM上失败了）。

中学毕业了，自己的成绩却不理想所以无法进入大学，可能是我的语言科失败，还是我国-马来西亚的土著政权的问题。

在那一天我领着自己的临时成绩表面对自己的失败,我...我鼻子酸了起来...某个夜里，我向着自己承诺自己要努力，从此我踏上单片机的道路。

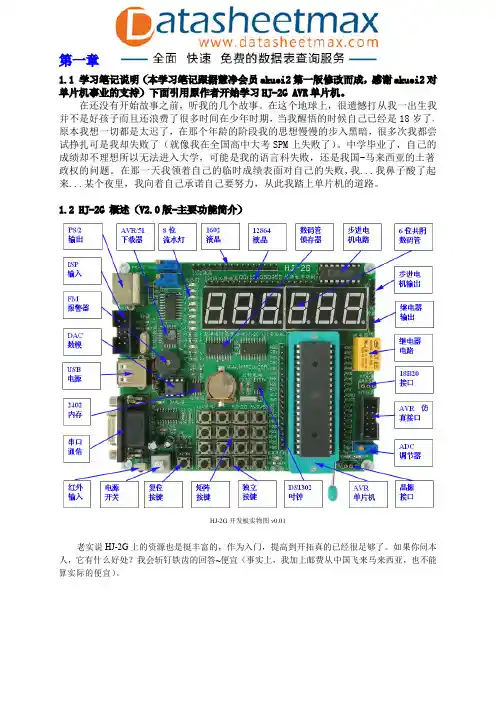

1.2HJ-2G概述（V2.0版-主要功能简介）HJ-2G开发板实物图v0.01老实说HJ-2G上的资源也是挺丰富的，作为入门，提高到开拓真的已经很足够了。

如果你问本人，它有什么好处？我会斩钉铁齿的回答~便宜（事实上，我加上邮费从中国飞来马来西亚，也不能算实际的便宜）。

1.2HJ-2G 板上资源介绍1.2.1ATMEGA16(单片机最小系统）这个就是HJ-2G 的核心处理器了，全部的IO 口都引出了，尤其是VCC 和GND，这样在后期自己开发模块的时候真的很方便呀。

我记得郭老师的开发板仅引出PA~PD 的IO 口而已？不清楚就...算了。

这里就不详细介绍了，因为以后会慢慢认识的。

1.2.2锁存器，8位LED作为所有学习单片机的入门，流水灯，跑马灯，8位LED 再也熟悉不过了。

继承郭老师的TX-1C 开发板的传统，锁存器一是用来控制LED 二是用来扩展IO口。

实物图原理图实物图原理图1.2.3锁存器，数码管实物图原理图数码管的用处大家可想也是心知肚明了，就是“显示”(Indicate)。

在这里锁存的用处仅是为了扩展IO口，一个是段选锁存器一个是位选锁存器。

第3课 HJ-2G AVR单片机学习笔记 程序编写编译环境

第3课 HJ-2G AVR单片机学习笔记 程序编写编译环境

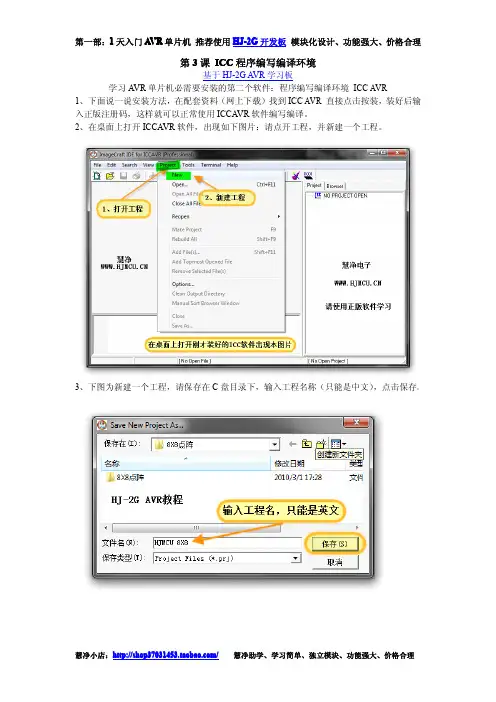

第3课ICC程序编写编译环境基于HJ-2G AVR学习板学习AVR单片机必需要安装的第二个软件：程序编写编译环境ICC AVR1、下面说一说安装方法，在配套资料（网上下载）找到ICC AVR直接点击按装，装好后输入正版注册码，这样就可以正常使用ICCAVR软件编写编译。
