中国建筑施工现场安全防护标准化图集

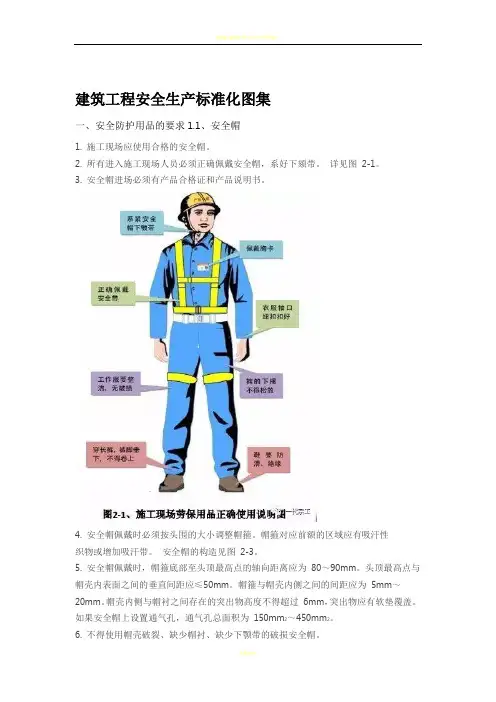

建筑工程安全生产标准化图集一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。

2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

详见图2-1。

3. 安全帽进场必须有产品合格证和产品说明书。

4. 安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图2-3。

5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为80～90mm。

头顶最高点与帽壳内表面之间的垂直间距应≤50mm。

帽箍与帽壳内侧之间的间距应为5mm～20mm。

帽壳内侧与帽衬之间存在的突出物高度不得超过6mm，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为150mm～450mm。

6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。

详见图2-2。

1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。

2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。

3. 安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。

5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-46. 不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7. 安全带上的各种部件不得任意拆掉。

更换新绳时要注意加绳套。

8. 安全绳不得擅自接长使用。

某建筑施工现场安全防护标准图册一、引言建筑施工现场的安全防护是保障工人生命安全和项目顺利进行的重要任务。

为了提高施工现场的安全管理水平，本标准图册旨在规范建筑施工现场的安全防护措施，确保施工过程中的安全风险得到有效控制和减轻。

二、施工现场的周界防护1. 施工现场应设置牢固的安全围栏，高度不低于1.8米，围栏上不能有缺口或破损，围栏之间的间隙不应大于15厘米。

2. 周界安全围栏必须固定在强固的地基上，不能被移动或倾倒。

3. 周界安全围栏必须配备明显的警示标志，标识周围存在的安全风险。

4. 入口和出口必须设有安全门，保证施工现场的安全出入口畅通。

三、高处作业安全防护1. 在进行高处作业时，必须确保工人穿戴好安全带，并正确使用安全带连接设备。

2. 高处作业区域应设置防坠落网或安全网，网孔尺寸不得大于10厘米×10厘米。

3. 高处作业区域应设有稳固的脚手架或者安全扣点，以确保工人的稳定和安全。

4. 所有高处作业区域必须设置明显的警示标志，提醒工人注意安全。

四、机械设备的安全防护1. 所有机械设备必须定期检查和维护，确保其正常运行并具备安全保护功能。

2. 所有机械设备必须配备有效的紧急停机装置，以便在发生突发情况时能够迅速停机。

3. 对于存在高压和高温的机械设备，必须设有明显的警示标志，提醒人员远离危险区域。

4. 机械设备周围必须设置防护栅栏或警示线，限制非相关人员的进入，并确保工人的安全。

五、危险化学品的安全防护1. 危险化学品必须储存在专用的储存区域，并定期检查和维护储存设施的安全性。

2. 危险化学品储存区域必须设有明显的警示标识，提醒人员注意危险。

3. 危险化学品必须按照规定的方法和程序进行搬运和使用，工人必须穿戴好防护设备。

4. 每个危险化学品都必须有明确的标识和标签，包括品名、危险性等级和存储要求。

六、电气设备的安全防护1. 所有电气设备必须符合国家标准，经过专业人员的安装和调试。

2. 电气设备周围必须设有明显的警示标志，提醒人员注意触电风险。

编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。

本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜；8.脚手架。

一、《图集》编写原则及要求：1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。

2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。

3、图文并茂，突出细部节点，便于操作实施。

二、《图集》使用要求：1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。

施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。

2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。

3、本标准自2014年5月1日起执行。

三、编制依据：《中华人民共和国安全生产法》《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《施工现场临时用电安全技术规范》JGJ46-2005《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011等本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。

3编制说明一、为提高公司安全生产文明施工整体管理水平，在借鉴学习整理了公司内外部施工现场安全防护、临建设施标准化管理经验的基础上，将施工现场涉及到的安全防护标准、知识进行整合，并统一化、规范化、标准化，编制了《施工现场安全防护标准化图集》，可以增强公司内部凝聚力和对外传播力，使公司的整体形象得到统一与提升。

二、本图集作为内部资料，全体员工都应维护属于自己公司的知识产权，认真执行，严格管理，不得向无关人员提供。

在任何时间、场合使用，必须严格按照本手册规定的各项规范执行。

三、本图集分十部分：第一部分：现场图牌；第二部分：“三宝”、“四口”、“五临边”防护；第三部分：工具式装配防护设施；第四部分：机械设备防护设施；第五部分：脚手架、操作平台；第六部分：消防设施；第七部分：现场临电防护；第八部分：大型模板施工；第九部分：其它作业防护。

四、该图集自发布之日起，公司各成员单位应严格执行本图集所规定的各项规范，不得随意更改，以保证公司形象的规范和统一，避免产生误导。

五、本手册由公司安全环保健康部编制并负责解释，自颁布之日起实施。

目录编制依据 (1)法律 (1)法规 (1)国家主管部门规章、规范性文件 (1)国家、行业标准 (2)第一部分现场图牌 (3)禁止标志 (4)警告标志 (5)指令标志 (6)提示标志 (7)现场常用标识样式 (8)警告标识 (9)禁止、提示标识 (10)风险提示牌 (11)安全警示镜 (12)安全信息宣传栏 (13)安全通道标识 (14)危险源公示牌 (15)危险性较大工程安全责任公示牌 (16)12 设备状态牌 (17)楼层标高、标识牌 (18)塔式起重机编号、信息牌 (18)脚手架信息牌 (19)卸料平台信息牌 (20)材料标识牌 (21)爬梯信息牌 (22)作业平台信息牌 (23)工具房（箱）标示牌 (24)材料箱标识牌 (25)存放点标识牌 (26)机械标识牌 (27)功能标识牌 (28)移动宣传牌 (29)移动式标识牌及托架 (30)垃圾点标识牌 (31)保健站标牌 (32)应急汇合点 (32)现场宣传画 (33)第二部分 “三宝”“四口”“五临边”防护 (34)“三宝”安全帽 (35)“三宝”安全带 (35)3 “三宝”密目式安全立网 (36)“三宝”安全平网 (36)“四口”通道口 (37)“四口”电梯井口 (38)“四口”楼梯口 (39)“四口”预留洞口 (40)“五临边”基坑临边 (43)“五临边”楼面临边 (44)“五临边”屋面临边 (44)“五临边”升降口临边 (45)“五临边”阳台临边 (45)第三部分 工具式装配防护设施 (46)安全通道安全防护 (47)钢筋防护棚 (47)木工加工棚 (48)混凝土泵防护棚 (48)封闭式建筑垃圾站 (49)休息厅、吸烟室 (49)移动式安全围栏 (50)区域围栏 (50)电焊机防护移动箱 (51)第四部分 机械设备防护设施 (52)4 施工升降机运料平台安全防护 (53)施工升降机平台临边安全防护 (54)施工升降机平台安全防护门 (55)物料提升机及周边安全防护 (56)塔式起重机 (57)塔式起重机防攀爬示意图 (58)塔式起重机附墙作业平台安全防护 (59)木工圆盘锯安全防护 (60)第五部分 脚手架、操作平台 (61)落地式外脚手架结构基础 (62)落地式外脚手架安全防护 (63)脚手架水平防护(主体结构施工阶段) (64)脚手架水平防护(装修施工阶段) (65)脚手架节点 (66)悬挑式脚手架安全防护 (67)附着式升降脚手架 (68)悬挑防护棚 (71)液压爬模 (72)后浇带防护 (74)斜道安全防护 (75)悬挑式钢平台安全防护 (76)高处作业吊篮 (77)5 钢丝绳安装设置 (78)移动式操作平台安全防护 (79)第六部分 消防设施 (80)临时消防给水系统 (81)消防泵设置 (82)临时消防设施 (83)消防器材布置点 (84)动火作业 (85)第七部分 现场临电防护 (86)施工用电 (87)外电防护 (88)接地接零 (89)重复接地与防雷 (90)配电室 (91)架空线路 (92)楼层配电 (93)总配电箱 (94)分配电箱 (95)开关箱 (96)开关箱与固定设备设置 (97)开关箱与电焊机设置 (98)架空线防护（外电） (99)6 第八部分 大型模板施工 ................................................................................................................................................................................ 100 高大模板支撑体系 . (101)高大模板支撑架搭设要求 (102)高大模板剪刀撑搭设要求（一） (103)高大模板剪刀撑搭设要求（二） (104)高大模板剪刀撑搭设要求（三） (105)第九部分 其它作业防护 ................................................................................................................................................................................ 106 水平安全绳安全设置 . (107)临时钢爬梯 (108)登高挂梯设置 (109)氧气乙炔房标准 (110)气瓶推车设置 (110)氧气、乙炔瓶安全距离设置 (111)气瓶吊笼 (111)砼柱护角设置 (112)材料堆场围挡（一） (113)材料堆场围挡（二） (114)材料堆场 (115)1编制依据1. 法律 3.4建设部推广应用和限制禁止使用的技术（建设部公告第218号）1.1 中华人民共和国安全生产法 3.5建筑起重机械备案登记办法（建质[2008]76号）1.2 中华人民共和国劳动合同法 3.6建筑施工特种作业人员管理规定（建质[2008]75号）1.3 中华人民共和国建筑法 3.7关于严格实施建筑施工企业安全生产许可证制度的1.4 中华人民共和国消防法 若干补充规定（建质[2006]18号）1.5 中华人民共和国环境保护法 3.8企业安全生产费用提取和使用管理办法（财企）1.6 中华人民共和国职业病防治法 [2012]16号1.7 中华人民共和国道路交通安全法 3.9建筑工程安全防护、文明施工措施费用及使用管理1.8 中华人民共和国特种设备安全法 规定（建办[2005]89号）2. 法规3.10建筑施工企业安全生产管理机构设置及专职安全2.1 建设工程安全生产管理条例（国务院令第393号） 生产管理人员配备办法（建质[2008]91号）2.2 安全生产许可证条例（国务院令第397号）3.11建筑施工企业主要负责人、项目负责人和专职安全生产管理2.3 工伤保险条例（国务院第375号令） 人员安全生产考核管理暂行规定（建质[2004]59号）2.4 生产安全事故报告和调查处理调理（国务院第493号令）3.12《建筑工程预防高处坠落事故若干规定》和《建筑工程预防2.5 建筑起重机械安全监督管理规定（建设部第166号令） 坍塌事故若干规定》（建质[2003]82号）3. 国家主管部门规章、规范性文件 3.13 危险性较大的分部分项工程安全管理办法（建质[2009] 87号）3.1关于开展建筑施工安全质量标准化工作的指导意见 3.14 施工现场安全防护用具及机械设备使用监督管理规定 （建质[2005]232号） （建建[1998]164号）3.2建筑施工企业安全生产许可证管理规定（建设部令第128号） 3.15建筑施工附着升降脚手架管理暂行规定（建建[2000]）230号）3.3关于严格实施建筑施工企业安全生产许可制度的通知（建质电[2005]46号）2 3.16建筑业企业职工安全培训教育教育暂行规定（建教[1997]83号）3.17城市建筑垃圾管理规定（建设部令第139号）3.18关于印发《建筑施工人员个人劳动保护用品使用管理暂行规定》的通知（建质[2007]255号）3.19女职工禁忌劳动范围规定（劳安字[1990]2号）3.20高层建筑消防管理规则（公安部（86）公（消）字41号）3.21火灾事故调查规定（公安部令第108号）3.22安全生产领域违法违纪行为政纪处分暂行规定（监察部、安监总局11号令）4.国家、行业标准4.1《建筑施工安全检查标准》JGJ59-20114.2《建筑安装工人安全技术操作规程》4.3《施工现场临时用电安全技术规范》JGJ46-20054.4《施工高处作业安全技术规范》JGJ80-20164.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114.6《钢管脚手架扣件》GB15831-20064.7《安全帽》GB2811-20074.8《安全带》GB6095-20094.9《安全网》GB 5725-20094.10《建筑基坑支护技术规程》JGJ120-20124.11《建筑施工工具式钢管脚手架 安全技术规范》JGJ202-20104.12《建筑机械使用安全技术规程》JGJ33-20124.13《起重机械安全规程》GB6067-2010 4.14《塔式起重机安全规程》GB5144-2006 4.15《龙门架及井架物料提升机安全技术规范》JGJ88-2010 4.16《建筑卷扬机安全规程》GB13329-91 4.17《建筑灭火器配置设计规范》GB50140-2005 4.18《建筑施工场界噪声限值及测量方法》GB12523-2011 4.19《施工现场机械设备检查技术规程》JGJ160-2008 4.20《建筑施工模版安全技术规范》JGJ162-2008 4.21《建筑施工碗扣式脚手架安全技术规范》JGJ166-2008 4.22《建筑施工现场环境与卫生标准》JGJ146-2013 4.23《施工现场消防安全技术规范》GB50720-2011 4.24 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》 JGJ196-2010 4.25《安全标志及其使用导则》GB2894-2008 4.26《安全色》GB2893-2008 4.27其他安全相关的国家、行业标准和导则34第一部分 现场图牌禁止标志说明：1. 禁止标志牌的基本形式是白色长方形衬底，涂写红色圆形带斜杠的禁止标志，下方文字辅助标志衬底色为红色，字体为黑体字，白色字；2. 标志牌采用镀锌板、PVC 板或塑料板制作，面层采用户外车贴；3. 标志牌宽×高=400×500mm；4. 禁止内容根据图表自定；5. 不同类型标志牌同时设置时，应按警告、禁止、指令、提示的顺序，先左后右，先上后下的排列。

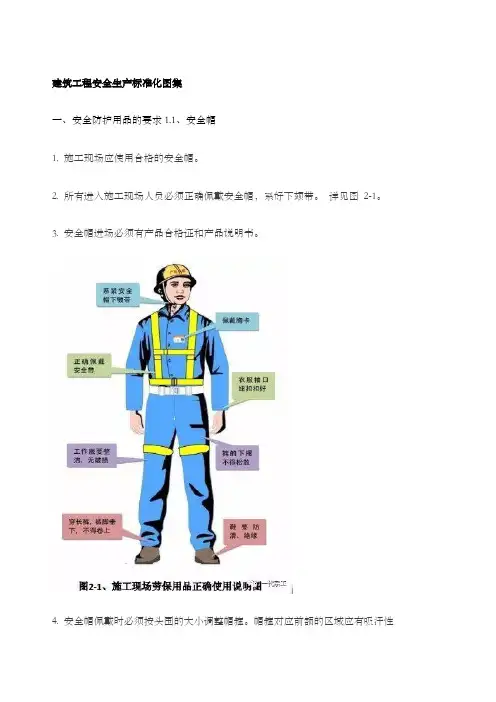

建筑工程安全生产标准化图集一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。

2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

详见图2-1。

3. 安全帽进场必须有产品合格证和产品说明书。

4. 安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图2-3。

5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为80～90mm。

头顶最高点与帽壳内表面之间的垂直间距应≤50mm。

帽箍与帽壳内侧之间的间距应为5mm～20mm。

帽壳内侧与帽衬之间存在的突出物高度不得超过6mm，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为150mm2～450mm2。

6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。

详见图2-2。

1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。

2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。

3. 安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。

5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-46. 不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7. 安全带上的各种部件不得任意拆掉。

更换新绳时要注意加绳套。

8. 安全绳不得擅自接长使用。

福建省建筑施工安全防护 制作安装标准图集编制单位：福建省建设工程质量安全监督总站 中建海峡建设发展有限公司编制时间：二 0 一二年八月前言为了进一步贯彻落实《中国建筑安全生产管理手册》，实现施工现场安全防护标准化，树立“中国建筑，和谐 环境为本；生命至上，安全运营第一”的安全理念，为了规范施工现场的管理，保障施工现场安全生产、文明施工 的规范运作，公司依据国家相关法律法规、标准规范，结合《国务院安委会关于深入开展企业安全生产标准化建设 的指导意见》（安委［2011］4 号）和住建部《关于继续深入开展建筑安全生产标准化工作的通知》（建安办函［2011］ 14 号）文件要求，并结合现场实际情况，编制了《施工现场安全防护标准化图集》（以下简称《图集》） 。

本《图集》汇集了公司安全防护构筑物多年使用的好的实例，采取了三维效果和设计图并用的方法，展示安全 防护构筑物的标准制作，具有较强的指导性和可操作性。

我们旨希望施工现场通过落实《图集》的范例，实现安全 防护构筑物的通用性和可周转性，从而达到安全和节耗的目的。

由于时间仓促，本《图集》存在诸多不足之处，恳请提出宝贵意见和建议及时递交公司安全环境部，以便我们 进一步修改和完善。

本《图集》编制单位：中建海峡建设发展有限公司 本《图集》主要编制人员：郭常胜 陈德斌 罗德坤 何文林 齐 娜 本《图集》主要审核人员：刘宝松 王建国 张晓辉二〇一二年八月1编制说明1 编制依据： 《中华人民共和国安全生产法》 《建筑施工安全检查标准》JGJ59-2011 《建筑施工高处作业安全技术规范》JGJ80-91 《钢结构设计规范》GB50017-2003 《碳素结构钢》GB/T700-2006 《建筑钢结构焊接技术规程》JGJ81-2002 《混凝土结构设计规范》GB 50010-2002 《建筑结构荷载规范》GB50007-2001（2006 年版） 《中国建筑股份有限公司安全生产管理条例》 《中国建筑安全生产管理手册》 《企业形象视觉识别手册》 《中国建筑施工现场安全防护标准图册》（试行） 《福建省建筑施工安全文明标准示范图集》2 适用范围 2.1 本图集适用于公司一般工业与民用建筑工程、市政工程等施工工地。

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (9)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

一、洞口防护 1、预留洞口平安防护边长小于的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一：边长为的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为，立杆高度，且杆件刷红白相间警示漆，底部设置挡脚板，或挂平安网，并挂“留神坠落〞的警示标志。

口平安防护电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm ，竖向钢筋间距不大于150mm 。

2.2电梯井内首层和首层以上每隔两层〔不大于10m 〕支设一道水平平安网，网应封闭严密。

网边与井壁周边间隙不得大于20mm ，网底距下方物体〔或横杆〕不得小于3m 。

2.3施工层应搭设操作平台，并满铺跳板。

边长2000-4000的洞口红白相间@1502.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

口平安防护管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

两层〔不大于10m〕支设一道水平平安网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体〔或横杆〕不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

3.4施工中，管道井不得作为垂直运输通道和垃圾通道。

4、通道口平安防护4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于厚的脚手板，且棚顶立杆应高出顶棚，在顶棚超高局部两侧张挂密目式平安网，通道两侧用密目平安网封闭。

4.2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。

4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。

1第一章安全管理安全生产责任制管理示意图安全管理人员配备示意图2第一章安全管理安全管理目标管理示意图〔2018〕危大工程管理示意图3第一章安全管理领导带班记录示意图施工组织设计管理示意图4第一章安全管理安全技术交底示意图资质证书实例图安全生产许可证实例图5第一章安全管理安全教育培训制度示意图体验式安全培训示意图6第一章安全管理特种作业持证管理示意图管线及建（构）筑物移交单实例图7第一章安全管理安全防护用品管理制度实例图劳动防护用品示意图8第一章安全管理安全费用保障制度实例图文明施工措施所需费用的投入，安全生产资金记录台账实例图资金使用情况统计实例图9第一章安全管理安全生产事故管理制度示意图事故统计表实例图10第一章安全管理禁止标志示意图警告标志示意图指令标志示意图提示标志示意图11第一章安全管理奖罚记录示意图《重大生产安全事故隐患判定导则》隐患排查记录示意图12第一章安全管理应急救援流程示意图安全生产资料管理归档实例图13生活区、办公区管理1415第二章生活区、办公区管理序号项目分类安全生产标准建设内容实例图/示意图标准化达标工地绿色安全工地绿色安全样板工地一办公用房 1.办公用房应符合安全、消防、卫生防疫、环保、防汛等要求，建筑层数不应超过3层，每层建筑面积不应大于300㎡。

2.办公用房应按方案进行组合连接，按照功能分别设计独立的标准房，配置标准通用的楼梯、通道、护栏等设施。

3.标准化达标工地鼓励采用箱式模块化集成房。

办公区箱式模块化集成房示意图★★★★★彩钢板房示意图★★★二取暖、降温办公用房、宿舍配备防暑降温、冬季取暖等符合要求的设施。

防暑降温取暖措施实例图★★★★★★第二章生活区、办公区管理序号项目分类安全生产标准建设内容实例图/示意图标准化达标工地绿色安全工地绿色安全样板工地三生活区临时用电宿舍内地面铺设耐火地板，使用36V以下安全电压照明。

宿舍内设施及照明示意图★★★★★★生活区应专门设置充电间（柜），供对讲机、手机等充电设备充电。
