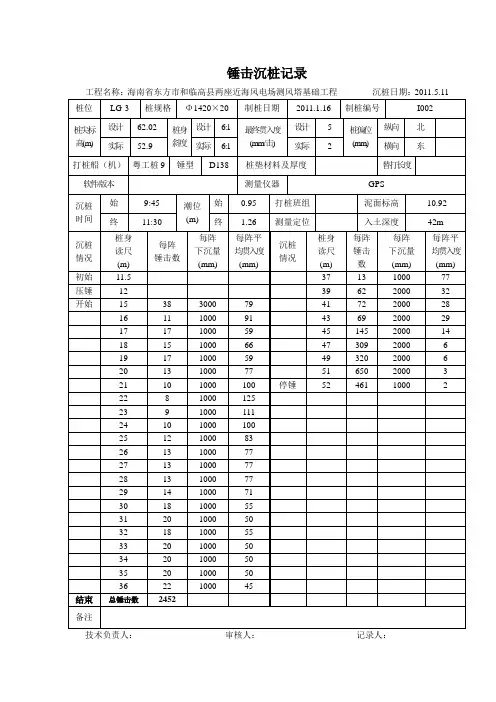

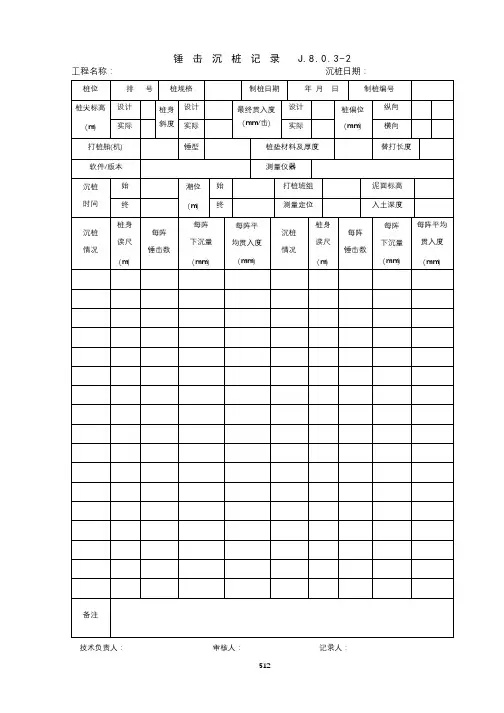

锤击沉桩施工记录表

测量复核记录施记表（隧）8—1建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制导线点复测记录施记表（隧）8—2 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制工程基准线放样复核记录施记表（隧）8—3 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制水准点复测记录施记表（隧）8—4 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制工程控制点放样（复核）记录施记表（隧）8—5 建设单位：监理单位：合同号：沉降监测记录施记表（隧）8—6 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制位移监测记录施记表（隧）8—7 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制中线测量记录施记表（隧）8—8 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制混凝土供应记录表施记表（隧）8—9 建设单位：监理单位：合同号：混凝土浇注记录施记表（隧）8—10 建设单位：监理单位：合同号：构件吊装施工记录施记表（隧）8—11 建设单位：监理单位：合同号：混凝土测温记录施记表（隧）8—12 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制冬施混凝土养护测温记录施记表（隧）8—13 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制预应力筋拉记录表施记表（隧）8—14 建设单位：监理单位：合同号：锤击沉桩记录施记表（隧）8—15 建设单位：监理单位：合同号：施工单位：编号： _____市市政公用工程质量安全监督站监制钻孔桩钻进记录（冲击钻）施记表（隧）8—16 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制钻孔桩钻进记录（旋转钻）施记表（隧）8—17 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制钻孔桩记录汇总表施记表（隧）8—18 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制钻孔桩成孔质量检查记录施记表（隧）8—19 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制钻孔桩水下混凝土灌注记录施记表（隧）8—20 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制预应力拉数据表施记表（隧）8—21 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制预应力拉记录（后法一端拉）施记表（隧）—22 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制预应力拉记录（后法两端拉）施记表（隧）8—23建设单位：监理单位：合同号：施工单位：编号： _____：市市政公用工程质量安全监督站监制预应力拉孔道压浆记录施记表（隧）8—24建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制冬季施工混凝土搅拌测温记录施记表（隧）8—25 建设单位：监理单位：合同号：市市政公用工程质量安全监督站监制。

（二）、锤击沉桩施工锤击沉桩也称打入桩,是靠打桩机的桩锤下落到桩顶产生的冲击能而将桩沉入土中的一种沉桩方法，该法施工速度快,机械化程度高，适用范围广，是预制钢筋混凝土桩最常用的沉桩方法。

但施工时有噪音和振动,对施工场所、施工时间有所限制.1．打桩机具打桩用的机具主要包括桩锤、桩架及动力装置三部分。

1）桩锤桩锤是打桩的主要机具，其作用是对桩施加冲击力，将桩打入土中。

主要有落锤、单动汽锤和双动汽锤、柴油锤、液压锤。

落锤一般由生铁铸成，重0。

5~1。

5t，构造简单，使用方便，提升高度可随意调整，一般用卷扬机拉升施打。

但打桩速度慢（6～20 次/min），效率低,适于在黏土和含砾石较多的土中打桩。

汽锤是利用蒸汽或压缩空气的压力将桩锤上举，然后下落冲击桩顶沉桩，根据其工作情况又可分为单动式汽锤与双动式汽锤。

单动式汽锤的冲击体在上升时耗用动力，下降靠自重，打桩速度较落锤快(60～80 次/min),锤重1。

5~15t，适于各类桩在各类土层中施工。

双动式汽锤的冲击体升降均耗用动力,冲击力更大、频率更快(100~120 次/min)，锤重0.6～6t，还可用于打钢板桩、水下桩、斜桩和拔桩。

柴油锤，柴油锤本身附有桩架、动力设备,易搬运转移，不需外部能源，应用较为广泛。

但施工中有噪声、污染和振动等影响，在城市施工受到一定的限制。

液压锤是一种新型打桩设备，它的冲击缸体通过液压油提升与降落，每一击能获得更大的贯入度.液压锤不排出任何废气，无噪音，冲击频率高，并适合水下打桩，是理想的冲击式打桩设备，但构造复杂,造价高。

2）桩架桩架是吊桩就位,悬吊桩锤,要求其具有较好的稳定性、机动性和灵活性，保证锤击落点准确，并可调整垂直度。

常用桩架基本有两种形式，一种是沿轨道行走移动的多功能桩架，另一种是装在履带式底盘上自由行走的桩架。

1—立柱;2—斜撑;3-回转平台；1—桩；2—斜撑；3—桩帽；4-桩锤; 4—卷扬机；5—司机室；6-平衡重5—履带式起重机；6—立柱3) 动力装置打桩机构的动力装置及辅助设备主要根据选定的桩锤种类而定。

锤击沉桩法管桩施工中常见问题及处理措施1、桩身倾斜施工中桩身倾斜应根据具体情况开展分析处理，当倾斜大于0.8％时可认为桩身倾斜较大。

若此时第一节桩没有全部施工完毕，应及时开展观测并对其纠正，纠正方法可使用移动桩架等强行回扳的方法，后续桩节焊接时，一定要保证桩的垂直度，否则将导致桩身倾斜的加大，处理难度加大。

2、桩身移位与桩顸上浮桩身移位与桩顶上浮对构造的承载力影响较大。

为防止此质量问题的发生，应合理安排管桩的施工顺序，同时在打桩过程中应详细观察周围管桩沉降或上升情况，在周围管桩上设置观察点，利用远处的固定水准点开展比照分析，从而确定沉降或上升情况。

根据本工程实际情况，采取管桩施工从内向外的施工顺序，以尽量减少对先施工桩的影响，桩顶上浮及桩身位移均控制在规范允许范围之内。

3、截桩时产生裂缝PHC桩虽采用高强混凝土制作，内配置预应力钢筋，但桩身较脆，在受到强烈撞击时，易产生贯穿性纵向裂缝，影响桩的使用。

当管桩施工到达设计要求的灌入度时，可能桩身还有多余桩长未到达设计标高，此时，需要开展截桩，截桩宜用以下方法：采用环形切割机切割或者是采取工具钢套箍，紧箍在切口下部桩身上，沿套箍凿出一道沟槽，然后再行扩大、切断，截桩时严禁用大锤敲砸。

本工程采用专用的PHC桩环形专用切割机割桩，割口良好，未产生任何裂缝。

4、管桩桩头破碎管桩施工中，容易发生桩头破碎，被打坏的现象，主要原因：1）设计过于保守，导致桩体过长，管桩无法打到设计桩顶标高，但是施工单位仍以桩顶标高控制，由于管桩受阻力较大，桩体不再下沉，桩头破坏。

2）桩垫在施工中磨损严重，需要及时更换。

3）由于桩帽尺寸与桩不匹配，导致桩头受到瞬时冲击力过大而损坏。

施工中为防止桩头破坏，要使桩锤、桩帽、桩身尽量保持在同一轴线上。

打桩较难下沉时，要检查落锤有无倾斜偏心，检查桩垫桩帽是否合适，如果不合适，需更换或补充软垫。

及时与设计者沟通，核算其合理桩长，并对施工技术人员开展技术交底，使其认识到标高控制和贯入度控制的要求并运用到具体实际中。

1编制依据怀集县公安局诗洞交警中队营房工程的施工图《施工手册》（第四版）《建筑桩基技术规范》JGJ94-2008《建筑施工安全检查标准》JGJ59-20112工程概况2.1建设概况2.2桩基础概况怀集县公安局诗洞交警中队营房工程项目，采用锤击预应力混凝土管桩（PHC）基础，桩径Φ400mm，管壁95mm厚，型号B型，桩端支承在全风花岗岩上，桩长应不小于12M。

单桩竖向承载力特征值Ra=800KN。

本工程预应力高强混泥土=Φ400管桩桩身构造按中国建筑标准设计研究所出版的《预应力混凝土观桩》（10G409）图集中的PHC-A400（95）-La施工，预应力混凝土预制管桩混凝土强度等级C80。

锤击预应力混凝土预制管桩接桩时焊接后需要停歇的时间不少于8分钟，桩身顶入承台100MM，桩顶端纵向连系钢筋锚入承台36d。

2.3工程地质分布情况墙地位于怀集县内。

地貌单元为山间冲积阶地。

场区场地平坦，整个场地同属于一平面内，采用独立坐标，独立标高。

据钻孔歇露深度，场地地层按成因类型自上而下分布有：Ⅰ填土层、Ⅱ冲积层、Ⅲ残积层、Ⅳ燕山期花岗岩共四层。

2.4场地稳定性及适宜性评价拟建场地，钻孔未发现有岩洞、土洞、活动性断裂、采空区及地面沉降等不良现象，因此拟建场地为稳定场地，适宜本工程建设。

3地下水分布特征及其腐蚀性能3.1气象怀集县辖区处低纬度北回归线之南，属南亚热带季风气候，大气环流随季节的变化而变化。

热量丰富、阳光充足、雨量充沛。

夏长冬短。

温度适中是高要气候的主要特点。

全市平均气温为22.1℃，冬不见冰雪，夏不见酷暑。

3.2地下水分布特征场地地下水类型主要为赋存于第四系土层中的孔隙水及基岩裂缝水。

第四系土层中孔隙潜水的补给源为大气降水及地表水的补给，补给形式为垂直渗入和径流的补给。

基岩裂缝水的补给源主要为第四系土层中孔隙水的垂直渗入、侧向补给及越流补给。

3.3本工程的重难点由于场地内素填土未完成自重固结过程，在欠固结过程中，地面会产生沉陷，故使底板产生裂缝及应考虑其可能产生震陷现象，设计时应采取合适措施。

PHC管桩（锤击法）试桩施工方案1 工程概况拟建“东莞市中堂燃气热电联产项目”。

位于广东省东莞市中堂镇吴家涌第二工业区南面，庙水路西侧，南距北王路约100m,北距东江北干流约300m。

场地东西长约380m,南北宽约430m，该工程采用预制管桩基础，本次施工试桩拟采用锤击法施工，试桩工程量为：PHC 600 AB（130）桩长25米共3棵，PHC 600 C（130）桩长25米共15棵，PHC 500 AB（100）桩长18米共3棵，PHC 300 AB（70）桩长18米共4棵，共计25棵。

2 试验段说明2.1试验目的a、确定打桩工艺流程是否合理。

b、检验拟定的打桩顺序是否合理。

c、找出施工过程中的关键点、难点及意外情况的处理措施。

2.2 人员准备施工员4人负责试桩期间各种工序施工2.3 机械设备主要机械设备配备表序设备名称型号单位数量（台）用电量1 锤击桩机HD80 台 1 70KW2 锤击桩机HD62 台 1 70KW3 汽车起重机25t 辆 14 运输车辆辆 25 电焊机台 23 技术方案3.1 桩位布置按正方形布桩，按桩间距2.5m，具体见示意图。

3.2 工艺流程3.2.1 制定打桩工艺流程为提高对地基的挤压效应，采用十字型钢桩尖，拟定的施工顺序为，横向先从T1施工，然后向外依次顺序打桩，纵向从一端向另一端排依次打打桩。

3.2.2打桩程序：测量定位一桩机定位一吊桩插桩一桩身对中调直一锤击沉桩一接桩一再锤击沉桩一测量三击贯入度（记录最后三米锤击数）—终止锤桩一移位施打下一桩。

3.2.3 管桩的验收、起吊、运输和推放a.管桩起吊运输中，必须保持平稳，避免剧烈振动和冲撞,管桩起吊采用两端挂钩吊.b.管桩外观质量和管桩尺寸允许偏差符合《先张法预应力混凝土管桩》（图集号：10G409）①管桩外观质量不允许出现：粘皮和麻面、桩身合缝漏浆、内外表面露筋、局部磕损、表面出现裂缝、断筋和脱头、桩套箍凹陷、内表面混凝土坍落、接头及桩套箍与桩身结合面出现漏浆和空洞及蜂窝。

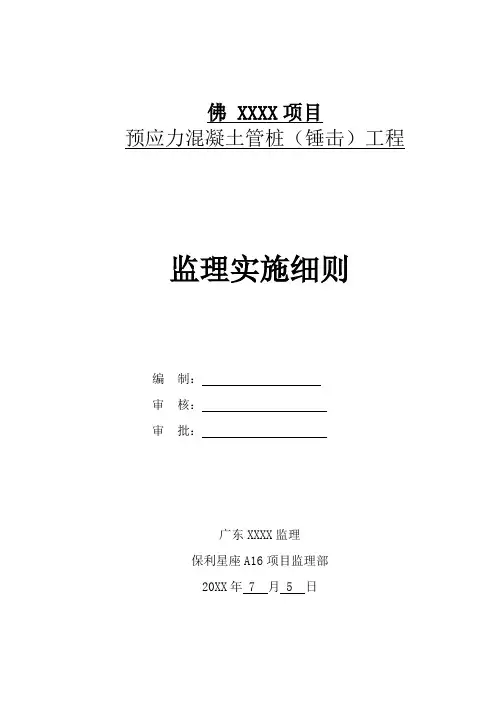

佛 XXXX项目预应力混凝土管桩（锤击）工程监理实施细则编制：审核：审批：广东XXXX监理保利星座A16项目监理部20XX年 7 月 5 日一、桩基概况佛保利星座为保利华南实业投资兴建，位于佛市南海区佛平三路边，西临拟建佛平二路，南面为一工业厂区，北临规划中的绿化公园。

本工程分为六栋高层单体建筑，其中1#、2#楼桩基础采用预应力高强度混凝土管桩（PHC），抗弯类别为AB型，桩径均为Ф500，壁厚125mm，设计有效桩长12~16m。

沉桩采用柴油锤施工方式沉桩；接桩采用焊接法连接；单桩接头数量不超过4个；预制管桩要求：主楼范围入强风化岩≥500mm，单层地下室及铺位范围入强风化岩层深度不小于1m；最后三阵每阵贯入度控制：基底为强风化岩层时20~30mm，基底为中风化时15~20mm；单桩承载力特征值1300KN。

二、编制依据（1）该工程项目的监理规划；（2）设计图纸；（3）预制混凝土（锤击）管桩标准图集；（4）建筑桩基技术规范（JGJ94-1994）；（5）地基与基础工程施工及验收规范（GB50202-2002）；（6）建筑工程质量检验评定统一标准（GB50300-2001）（7）施工组织设计。

三、预应力混凝土（锤击）管桩特点预应力混凝土（锤击）管桩是工厂化生产的混凝土成品，它的成型工艺是混凝土置于定型的钢模板内。

启动旋转机，开始以慢速旋转，混凝土沿模型内壁排开，初成管形，随着速度加快，离心力增大，混凝土在高速旋转离心力的作用下，逐渐密实，混凝土内的水份和部分水泥浆被排除，于是混凝土管桩形成。

预制混凝土管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛。

相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。

预应力混凝土管桩按混凝土强度等级分为三种类型：P C 桩—预应力混凝土管桩，混凝土强度等级不得低于C50；PHC 桩—预应力高强混凝土管桩，混凝土强度等级不得低于C80；PTC 桩—薄壁预应力管桩。

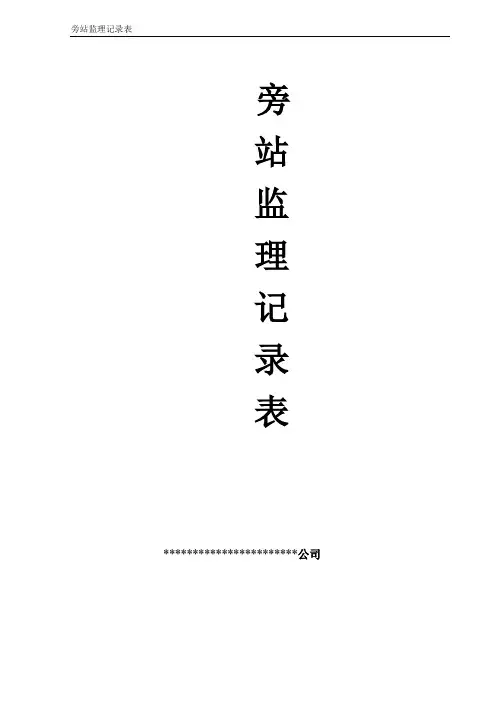

旁站监理记录表***********************公司目录1土方回填旁站监理记录表2人工挖孔灌注桩旁站监理记录表附1、人工挖孔灌注桩单桩施工记录表2、商品混凝土施工记录表3锤击沉管灌注桩旁站监理记录表附1、锤击沉管灌注桩施工记录表2、现场拌和混凝土施工记录4 锤击沉管夯扩灌注桩旁站监理记录表附1、锤击沉管夯扩灌注桩施工记录表2、现场拌和混凝土施工记录5 振动沉管灌注桩旁站监理记录表附1、振动沉管灌注桩施工记录表2、现场拌和混凝土施工记录表6 钻孔（含洛阳铲）灌注桩旁站监理记录表附1、钻孔（含洛阳铲）灌注桩施工记录表2、现场拌和混凝土施工记录表7 防水混凝土浇注旁站监理记录表附1、商品混凝土施工记录表2、地下室防水效果检查记录表8 后浇带混凝土浇注旁站监理记录表附商品混凝土施工记录表9 结构混凝土浇注旁站监理记录表附商品混凝土施工记录表10涂膜防水层旁站监理记录表附浴室、卫生间、厨房地面蓄水试验记录表11 卷材防水层旁站监理记录表附屋面蓄水试验检查记录表旁站监理记录工程名称：编号：日期及气候：工程地点：旁站监理的部位：旁站监理开始时间：旁站监理结束时间：施工情况：1、现场质检员施工员到岗，土方回填土料来源，经审查符合设计要求；2、夯实机具；排水措施符合要求；3、试验单位，试验员，其资质均符合要求。

监理情况：1、施工、甲方、监理三方共同验收基底标高（垃圾杂物清理干净）符合设计要求。

，监理指令施工；2、回填过程，分层厚度㎝，夯实遍数次，含水率，压实系数符合设计要求；3、完成回填土方：立方米；4、施工方填写了施工日志，真实可靠。

发现问题：处理意见：备注：1、填土粘土最优含水量19~23%，最大干密度1.58~1.7。

2、土的干密度用环刀法测定。

取样组数：柱基回填取样不少于柱基总数的10%，且不少于5个；基槽、管沟回填每层长度20~50取样一组，取样部位样子每层压实后的下半部。

3、回填土夯实后地表面标高允许偏差，场地平整人工夯实±30㎜，其余-50㎜；4、人工夯实厚度＜200㎜，夯实3~4遍为宜。

锤击桩施工技术交底施工技术交底记录编号：建设单位：施工单位：单位（子单位）工程名称：分部（子分部）工程名称：分项工程名称：监理单位：项目经理：交底内容：一、施工准备工作1、技术准备在进行桩基础施工前，技术人员必须对设计施工图进行详细阅读，并进行相关工程量计算。

施工前，按照施工规范和设计文件的要求编制打桩技术交底和安全技术交底，相关管理人员和操作人员应认真解读并签字确认。

2、施工前技术培训对施工人员进行岗前培训，每个施工人员应熟悉规范及有关规定要求。

加强旁站人员的岗位培训，包括业务培训和职业道德培训，认真做好旁站记录。

施工时必须提前通知监理工作人员现场旁站，严格执行监理报验程序。

3、施工测量准备项目部测量员在试桩前根据设计图和建设单位提供的坐标、高程进行相关内业计算，测放桩位。

4、施工现场准备工作沉桩前必须处理空中和地下障碍物，场地应平整，排水应畅通，并应满足打桩所需的地面承载力。

5、机械设备准备准备JW-DD63步履式打桩机、水准仪、全站仪、电焊机、卷尺等。

二、施工工艺锤击桩施工流程为：测量放线→放桩位→桩机就位→方桩起吊、对桩位→桩顶放置桩垫→套桩帽→桩帽放锤垫→打冷锤2-3击→复查桩垂直度→正式打桩→收锤、测贯入度→移至下一根桩。

1、锤击沉桩施工流程的主要环节的实施方法1）测量放线定桩位测量放线必须严格把关，反复校核，务求不出任何差错。

首先，根据设计图纸进行室内计算，对建设单位提供的水准点和控制点进行校对，在图纸上标明。

然后利用全站仪进行精确测量放线，复核基准水准点和控制点，并根据施工现场的具体情况定出控制网，并将复核结果和自己设立的控制网交监理审核。

2）预制桩的堆放与验收预制桩从桩厂运输过来卸至现场堆放，地点选择要根据打桩的情况进行堆放。

堆放现场地要求平整，根据地面的坚实情况，可用枕木作支点，进行两点或三点支垫。

方桩最高堆放层数三层，根据用桩计划，先用的桩应放上面，避免翻动桩堆。

施工过程中，现场施工计划负责人根据当天桩机的施工情况统计出第二天可能施工的工作量及配桩要求以确定当天晚上的进料量。

锤击沉入桩施工标准工艺2.1.1工艺概述锤击沉桩是通过桩锤撞击桩头将桩打入地下土层中，使上部结构的荷载穿过软弱土层传递到更坚硬的土层或基岩上的沉桩方法。

本工艺一般适用于松散、中密砂土、软塑和可塑的粘性土。

锤击沉桩主要适用桩的类型有钢筋混凝土桩、预应力混凝土管桩、钢管桩、木桩。

本工艺不包括海上大型打桩船施工。

2.1.2作业内容本工艺主要作业内容有：施工准备，打桩机安装，桩位放线，打桩机就位，吊桩、插桩、沉桩，接桩，送桩、截桩。

2.1.3质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424－2010《高速铁路桥涵工程施工质量验收标准》TB10753—2010《铁路工程基桩检测技术规程》（TB10218－2008）2.1.4工艺流程图图 2.2.4-1 锤击沉桩施工工艺流程图2.1.5工艺步骤及质量控制一、施工准备1.施工场地（1）清除妨碍施工的地上和地下的障碍物。

在桩位以外 4~6m 范围内的整个区域或桩机进出场地及移动路线上，应作适当平整压实，并做适当坡度，保证场地具有良好的排水。

（2）桩机进场后，按施工顺序铺设道路，选定位置架设桩机和设备，接通水电源，进行试机，并移机至桩位，使桩架平稳垂直。

（3）打桩场地附近的建筑物或构筑物，如有震动要求或影响安全时，打桩前应会同有关产权单位或个人采取措施予以处理。

（4）根据测量设置定位点，定位点应设置在不受打桩影响的地点，打桩地区附近需设置不少于桩侧面设置标尺，以观测、控制桩的入土深度。

2.技术准备（1）应取得工程地质资料、桩基施工相关图纸。

（2）桩基的轴线和高程均应测设完毕，并经过检查，办理复核手续。

（3）正式沉桩前应作数量不少于2 根桩的打桩工艺试验，用以了解桩的贯入度、持力层强度、桩的承载力，以及施工过程中遇到的各种问题和反常情况等。

并检验打桩设备、打桩方案是否可行，以保证桩的施工质量。

锤击沉桩施工注意事项1、锤击沉桩应重锤低击，不应采用大能量锤击沉桩，防止桩头、桩身损坏。

（锤击动力计算见桥涵施工技术指南。

）2、替打应有一定的刚度，以满足反复锤击的要求，长度亦应满足有关要求。

沉斜桩时，替打出龙口的长度不宜超过其本身长度的1/2；沉直桩时，不宜超过本身长度的2/3。

替打顶部应设置锤垫。

在桩顶和替打之间，应设置有适当弹性的桩垫，以减少锤击应力保护桩顶。

桩垫要求厚薄均匀，采用纸垫时，厚度宜为100～120mm；采用木垫时，宜为50～100mm。

3、开始沉桩时，宜采用较低落距，并从纵横两方向观察、控制桩位和桩的竖直度和倾斜度，待桩入土一定深度并确认位置方向无误后，再按规定落距进行了锤击。

坠锤落距不宜大于2m，单打汽锤落距不宜大于1m，柴油锤应使锤芯冲程正常。

在桩的沉入过程中，应观察并保护桩锤、桩帽和桩身在同一轴线上。

锤击沉桩应连续进行，不得中途停顿。

4、沉桩时，桩帽不得紧箍在桩头上，应有5～10mm的间隙；插桩时桩的垂直度偏差不得超过0.5%，锤击时应严格控制桩的垂直度。

5、当落锤高度已达到规定最大值和每击贯入度小于或等于2mm时，应立即停锤。

当沉桩深度尚未达到设计要求时，应查明原因采用换锤或辅以射水等措施，但桩尖距设计高程不大于2m时一般不应采用射水下沉。

射水下沉桩初期，应控制不使桩向身下沉过快，以免堵塞射水嘴，并随时注意控制和校正桩的方向；在接桩和接射水管时，防止停水时泥砂涌入桩内堵塞射水嘴，要求连接时间越短越好，一般不宜超过10min；预制混凝土桩用射水锤击沉桩时，为避免射水后桩尖支承力不足，使桩身产生超过允许的拉应力，应用较低落距进行锤击。

6、锤击时应考虑锤击振动对周围新浇混凝土的影响，在30m范围内不能有强度小于5MPa的新混凝土存在。

为避免损坏桩头，锤击时注意桩顶的锤击压应力：对于钢筋混凝土桩，锤击应力小于混凝土抗压强度的70%；对于预应力钢筋混凝土桩，锤击应力小于混凝土抗压强度的75%。
