机械设计基础课堂复习题11

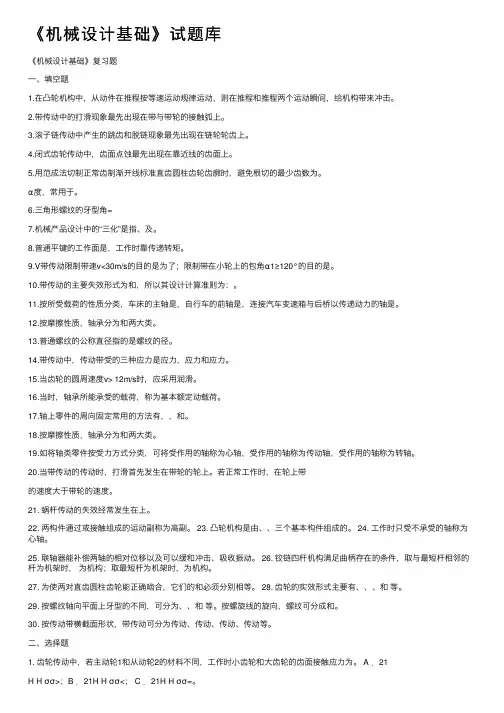

《机械设计基础》试题库《机械设计基础》复习题⼀、填空题1.在凸轮机构中，从动件在推程按等速运动规律运动，则在推程和推程两个运动瞬间，给机构带来冲击。

2.带传动中的打滑现象最先出现在带与带轮的接触弧上。

3.滚⼦链传动中产⽣的跳齿和脱链现象最先出现在链轮轮齿上。

4.闭式齿轮传动中，齿⾯点蚀最先出现在靠近线的齿⾯上。

5.⽤范成法切制正常齿制渐开线标准直齿圆柱齿轮齿廓时，避免根切的最少齿数为。

α度，常⽤于。

6.三⾓形螺纹的⽛型⾓=7.机械产品设计中的“三化”是指、及。

8.普通平键的⼯作⾯是，⼯作时靠传递转矩。

9.V带传动限制带速v<30m/s的⽬的是为了；限制带在⼩轮上的包⾓α1≥120°的⽬的是。

10.带传动的主要失效形式为和，所以其设计计算准则为：。

11.按所受载荷的性质分类，车床的主轴是，⾃⾏车的前轴是，连接汽车变速箱与后桥以传递动⼒的轴是。

12.按摩擦性质，轴承分为和两⼤类。

13.普通螺纹的公称直径指的是螺纹的径。

14.带传动中，传动带受的三种应⼒是应⼒，应⼒和应⼒。

15.当齿轮的圆周速度v> 12m/s时，应采⽤润滑。

16.当时，轴承所能承受的载荷，称为基本额定动载荷。

17.轴上零件的周向固定常⽤的⽅法有，，和。

18.按摩擦性质，轴承分为和两⼤类。

19.如将轴类零件按受⼒⽅式分类，可将受作⽤的轴称为⼼轴，受作⽤的轴称为传动轴，受作⽤的轴称为转轴。

20.当带传动的传动时，打滑⾸先发⽣在带轮的轮上。

若正常⼯作时，在轮上带的速度⼤于带轮的速度。

21. 蜗杆传动的失效经常发⽣在上。

22. 两构件通过或接触组成的运动副称为⾼副。

23. 凸轮机构是由、、三个基本构件组成的。

24. ⼯作时只受不承受的轴称为⼼轴。

25. 联轴器能补偿两轴的相对位移以及可以缓和冲击、吸收振动。

26. 铰链四杆机构满⾜曲柄存在的条件，取与最短杆相邻的杆为机架时，为机构；取最短杆为机架时，为机构。

27. 为使两对直齿圆柱齿轮能正确啮合，它们的和必须分别相等。

机械设计基础复习题一、选择题：1. 机构具有确定运动的条件是，机构的原动件数目必须（ B）机构的自由度。

A．小于B．等于 C．大于2. 曲柄摇杆机构中，当（ B ）两次共线时会存在死点位置。

A. 曲柄与机架B. 曲柄与连杆C. 摇杆与连杆3. （ C ）盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆4.（ C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆5. 渐开线上任意一点法线必（ C ）基圆。

a.交于b.垂直于c.切于6. 滚动轴承内圈与轴颈、外圈与座孔的配合（ D ）。

A. 均为基轴制B. 前者基轴制，后者基孔制C. 均为基孔制D. 前者基孔制，后者基轴制7.标准直齿圆柱齿轮正确啮合的条件是（ C ）。

A. m1=m2，α1≠α2； B. m1≠m2，α1=α2；C. m1=m2，α1=α2； D. m1≠m2，α1≠α2；8. 槽轮机构的主动件是 B 。

A.槽轮B.曲柄C.圆销9. 一对圆柱齿轮传动设计中，通常把小齿轮的齿宽做得比大齿轮的宽5～10mm，其目的是为了( B )。

A. 使小齿轮弯曲强度高于大齿轮B. 便于安装，保证接触线长度C. 使传动平稳提高效率D. 提高小齿轮使用寿命10. 链传动设计中,选择中心距时可认为是最合适的是（ C ）。

(P为链节距)A. (10～20)PB. (20～30)PC. (30～50)PD. (50～80)P11. 下列措施中，不能提高带传动中带的最大有效圆周力的是( )。

A. 增大摩擦系数B. 增大初拉力C. 增大小轮的包角D. 增大输入轴的转矩12.下列四种轴承必须成对使用的是( B )。

A. 滚针轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承13. 下列连接类型中适合被连接件之一太厚，而且需要经常拆装的是（ C ）。

机械设计基础1-5至1-12 指出（题1-5图~1-12图）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度，并判断是否具有确定的运动。

1-5 解 F =H L P P n --23=18263-⨯-⨯=11-6 解F =H L P P n --23=111283-⨯-⨯=11-7 解F =H L P P n --23=011283-⨯-⨯=21-8 解F =H L P P n --23=18263-⨯-⨯=11-9 解F =H L P P n --23=24243-⨯-⨯=21-10 解F =H L P P n --23=212293-⨯-⨯=11-11 解F =H L P P n --23=24243-⨯-⨯=21-12 解F =H L P P n --23=03233-⨯-⨯=32-1 试根据题2-1图所标注的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。

题2-1图答 : a ）160907015011040=+<=+，且最短杆为机架，因此是双曲柄机构。

b ）1707010016512045=+<=+，且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ）132627016010060=+>=+，不满足杆长条件，因此是双摇杆机构。

d ）1909010015010050=+<=+，且最短杆的对边为机架，因此是双摇杆机构。

2-3 画出题2-3图所示个机构的传动角和压力角。

图中标注箭头的构件为原动件。

题2-3图解：2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆10度，且500CD l mm =，1000AD l mm =。

（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）’计算此机构的最小传动角。

题2-5图解 : （ 1 ）由题意踏板CD 在水平位置上下摆动ο10，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

思考题及练习题11.1记里鼓车是中国古代用于计算道路里程的车，由“记道车”发展而来。

车箱内有立轮、大小平轮、铜旋风轮等，轮周各出齿若干，结构及参数如图所示。

求齿轮4与车轮（齿轮1）的传动比。

齿轮4转一周，木人击鼓一次。

假定要求车行500米，木人击鼓一次，问车轮直径应为多少？答：齿轮1~齿轮4组成定轴齿轮系1412441354100====100183i n z z n z z ×× 如果：n 4=1 r ，则 n 1=100 r设车轮直径为d 1，则11=500d n πd 1=1.59 m车轮直径应为1.59米。

11.2如图所示齿轮系，已知1z =15、2z =50、3z =15、4z =60、5z =15、6z =30、7z =2（右旋）8z =60，若1n =1000 r/min 。

试求：（1）求18i =？（2）蜗轮8的转速大小和方向？答:（１）800215151560306050753186428118=××××××===Z Z Z Z Z Z Z Z n n i习题11.1图（２）18181000 1.25r /min 800n n i === 方向用画箭头方法确定,为顺时针方向。

11.3. 如图所示轮系，已知齿轮齿数1z =30、2z =20、3z =30、4z =20、5z =80 、蜗杆头数6z =1、蜗轮齿数7z =60，齿轮1转速n 1=1200 r/min ，方向如图中箭头所示，求齿轮1与蜗轮7的传动比17i ,蜗轮7的转速n 7，并在图中标出其转动方向。

答： 解：235711771246203080602403020201z z z z n i n z z z z ×××====××× 171712005r /min 240n n i === 方向用画箭头方法确定,为逆时针方向。

机械设计基础复习题一、判断题部分：1. 根据铰链四杆机构各杆长度，即可判断其类型。

（）2. 四杆机构中，传动角越大，机构的传力性能越好。

（）3. 四杆机构有无止点位置，与何构件为主动件无关。

（）4. 由于凸轮机构是高副机构，所以与连杆机构想比，更适用于重载场合。

（）5. 凸轮机构工作中,从动件的运动规律和凸轮转向无关。

（）6. 凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。

（）7. 滚子从动件盘形凸轮的基圆半径是指凸轮理论轮廓上的最小向径。

（）8. 凸轮机构的压力角越大，机构的传力性能越差。

（）10. 当凸轮机构的压力角增大到一定值时，就会产生自锁现象。

（）11. 可幻想棘轮机构中的机轮齿形一般为锯齿形。

（）12. 双动式棘轮机构在摇杆往、复摆动过程中都能驱使棘轮沿同一方向转动。

（）13. 棘轮机构中的棘轮每次转动的转角可以进行无极调节。

（）14. 不完全齿轮机构的主动论是一个完整的齿轮，而从动轮则只有几个齿。

（）15. 根据渐开线特性，齿条的齿廓是直线。

（）16. 根据渐开线齿廓啮合特性，齿轮传动的实际中心距任意变动不影响瞬时传动比恒定。

（）17. 两个压力角相同，而模数和齿数均不相同的正常齿标准直齿圆柱齿轮，其中轮齿大的齿轮模数较大。

（）18. 齿轮的分度圆和节圆是齿顶圆与齿根圆中间的标准圆。

（）19. 直齿圆柱齿轮上，可以直接测量直径的有齿顶圆和齿根圆。

（）20. 渐开线齿轮上，基圆直径一定比齿根圆直径小。

（）21. 一对直齿圆柱齿轮正确啮合的条件是：两轮齿的大小，形状都相同。

（）22. 齿数少于17的直齿圆柱齿轮，不论在什么条件下切齿加工，齿轮都发生根切。

（）23. 圆柱齿轮精度等级，主要根据其承受载荷的大小确定。

（）24. 直齿圆柱齿轮转动时，轮齿间同时有法向力、圆周力和径向力作用。

（）25. 锥齿轮传动用于传递两相交轴之间的运动和动力。

（）26. 锥齿轮传动中，锥齿轮所受的轴向力总是从其大端指向小端。

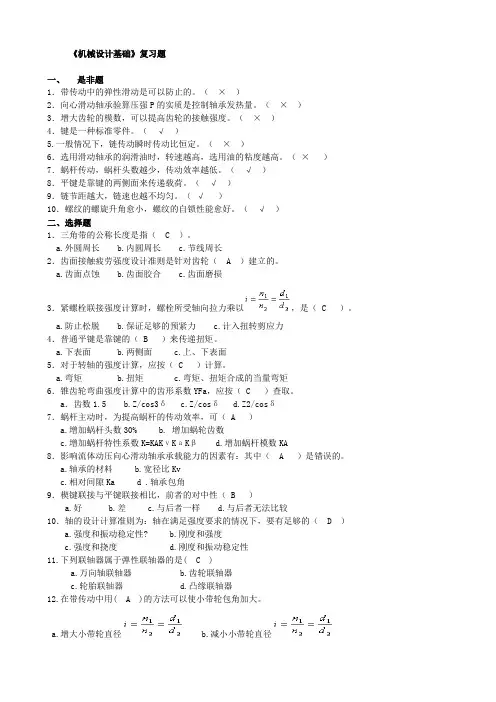

《机械设计基础》复习题一、是非题1．带传动中的弹性滑动是可以防止的。

（×）2．向心滑动轴承验算压强P的实质是控制轴承发热量。

（×）3．增大齿轮的模数，可以提高齿轮的接触强度。

（×）4．键是一种标准零件。

（√）5.一般情况下，链传动瞬时传动比恒定。

（×）6．选用滑动轴承的润滑油时，转速越高，选用油的粘度越高。

（×）7．蜗杆传动，蜗杆头数越少，传动效率越低。

（√）8．平键是靠键的两侧面来传递载荷。

（√）9．链节距越大，链速也越不均匀。

（√）10．螺纹的螺旋升角愈小，螺纹的自锁性能愈好。

（√）二、选择题1．三角带的公称长度是指（ C ）。

a.外圆周长b.内圆周长c.节线周长2．齿面接触疲劳强度设计准则是针对齿轮（ A ）建立的。

a.齿面点蚀b.齿面胶合c.齿面磨损3．紧螺栓联接强度计算时，螺栓所受轴向拉力乘以，是（ C ）。

a.防止松脱b.保证足够的预紧力c.计入扭转剪应力4．普通平键是靠键的（ B ）来传递扭矩。

a.下表面b.两侧面c.上、下表面5．对于转轴的强度计算，应按（ C ）计算。

a.弯矩b.扭矩c.弯矩、扭矩合成的当量弯矩6．锥齿轮弯曲强度计算中的齿形系数YFa，应按（ C ）查取。

a．齿数1.5 b.Z/cos3δ c.Z/cosδ d.Z2/cosδ7．蜗杆主动时，为提高蜗杆的传动效率，可（ A ）a.增加蜗杆头数30%b. 增加蜗轮齿数c.增加蜗杆特性系数K=KAKνKаKβd.增加蜗杆模数KA8．影响流体动压向心滑动轴承承载能力的因素有：其中（ A ）是错误的。

a.轴承的材料b.宽径比Kvc.相对间隙Ka d .轴承包角9．楔键联接与平键联接相比，前者的对中性（ B ）a.好b.差c.与后者一样d.与后者无法比较10．轴的设计计算准则为：轴在满足强度要求的情况下，要有足够的（ D ）a.强度和振动稳定性?b.刚度和强度c.强度和挠度d.刚度和振动稳定性11.下列联轴器属于弹性联轴器的是( C )a.万向轴联轴器b.齿轮联轴器c.轮胎联轴器d.凸缘联轴器12.在带传动中用( A )的方法可以使小带轮包角加大。

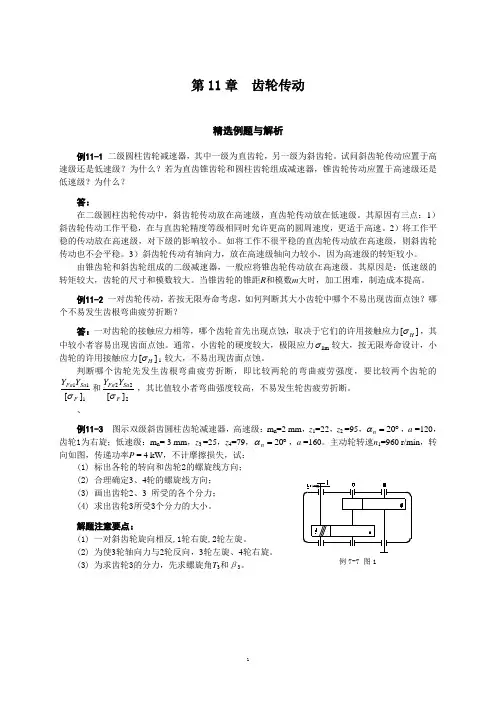

第11章 齿轮传动精选例题与解析例11-1 二级圆柱齿轮减速器，其中一级为直齿轮，另一级为斜齿轮。

试问斜齿轮传动应置于高速级还是低速级？为什么？若为直齿锥齿轮和圆柱齿轮组成减速器，锥齿轮传动应置于高速级还是低速级？为什么？答：在二级圆柱齿轮传动中，斜齿轮传动放在高速级，直齿轮传动放在低速级。

其原因有三点：1）斜齿轮传动工作平稳，在与直齿轮精度等级相同时允许更高的圆周速度，更适于高速。

2）将工作平稳的传动放在高速级，对下级的影响较小。

如将工作不很平稳的直齿轮传动放在高速级，则斜齿轮传动也不会平稳。

3）斜齿轮传动有轴向力，放在高速级轴向力较小，因为高速级的转矩较小。

由锥齿轮和斜齿轮组成的二级减速器，一般应将锥齿轮传动放在高速级。

其原因是：低速级的转矩较大，齿轮的尺寸和模数较大。

当锥齿轮的锥距R 和模数m 大时，加工困难，制造成本提高。

例11-2 一对齿轮传动，若按无限寿命考虑，如何判断其大小齿轮中哪个不易出现齿面点蚀？哪个不易发生齿根弯曲疲劳折断？答：一对齿轮的接触应力相等，哪个齿轮首先出现点蚀，取决于它们的许用接触应力][H σ，其中较小者容易出现齿面点蚀。

通常，小齿轮的硬度较大，极限应力lim σ较大，按无限寿命设计，小齿轮的许用接触应力][H σ 1 较大，不易出现齿面点蚀。

判断哪个齿轮先发生齿根弯曲疲劳折断，即比较两轮的弯曲疲劳强度，要比较两个齿轮的111][F Sa Fa Y Y σ和222][F Sa Fa YY σ，其比值较小者弯曲强度较高，不易发生轮齿疲劳折断。

、例11-3 图示双级斜齿圆柱齿轮减速器，高速级：m n =2 mm ，z 1=22，z 2 =95，︒=20n α，a =120，齿轮1为右旋；低速级：m n = 3 mm ，z 3 =25，z 4=79，︒=20n α，a =160。

主动轮转速n 1=960 r/min ，转向如图，传递功率P = 4 kW ，不计摩擦损失，试：(1) 标出各轮的转向和齿轮2的螺旋线方向； (2) 合理确定3、4轮的螺旋线方向；(3) 画出齿轮2、3 所受的各个分力； (4) 求出齿轮3所受3个分力的大小。

机械设计 复习题一 选择题:1.下列组合中的零、部件，都属于“机械设计”课程研究对象的是( D )A. 齿轮、轴、柴油机的曲轴B. V带、滚子链、汽门顶杆C. 平键、六角头螺栓、活塞D. 滚动轴承、弹簧、联轴器2. 对于启动频繁的转轴上的扭转剪切应力，一般将其处理为( C )A. 静应力B. 对称循环变应力C. 脉动循环变应力D. 复合应力3. 当螺纹的牙型角越大时，螺纹副的当量摩擦角越大，此时影响螺纹副效率的主要参数是( D )A. 升角B. 线数C. 螺距和牙形角D. 升角和牙形角4. V带设计中确定V带根数的依据是( C )A. 计算功率B. 传动功率C. 带传动的设计准则D. 计算功率与小带轮转速5. 造成带传动传动比不准确的原因是( D )A. 带轮传动的张紧力不足B. 带传动的打滑C. 传动的功率大于设计值D. 带传动的弹性滑动6.下列参数组中，对套筒滚子链承载能力影响最明显的是( A )A．链节距Ｐ和小链轮齿数Ｚ1B．链节数和小链轮齿数Ｚ1C．中心距和链节距ＰD．中心距和链节数7. 齿轮传动的载荷系数中，动载荷系数ＫV，除决定于齿轮的圆周速度Ｖ以外，与下列因素有关的是( C )A.齿面粗糙度B.轮齿宽度C.齿轮制造精度D.端面重合度8. 下列中作为蜗杆传动最主要的缺点是( D )A. 制造费用较高B. 对啮合副的材料要求较高C. 难以进行精确的强度计算D. 传动效率较低、发热较大9．当摩擦发生在流体内部的分子之间时，称为：( C )A. 干摩擦B. 边界摩擦C. 流体摩擦D. 混合摩擦10. 滚动轴承一般由如下几个部份组成，它们分别称为: （ A ）A. 内圈、外圈、滚动体和保持架B. 上圈、下圈、滚动体和保持架C. 紧圈、活圈、滚动体和保持架D. 动圈、座圈、滚动体和保持架11．当转轴上的支点位置尚未确定时，初估轴的直径使用的计算依据是 （ A ）A.扭转强度B.弯曲强度D.弯曲刚度 D.复合强度12．要求补偿位移且载荷平稳时，优先选用的联轴器的类别为( C )A. 采用刚性联接 B 采用金属弹性元件的挠性联接C. 采用刚性元件的挠性联接 D采用非金属弹性元件的挠性联接13. 标准平键联接的承载能力，通常取决于( D )A. 轮毂的挤压强度B. 键的剪切强度C. 键的弯曲强度D. 键工作表面的挤压强度14.下列组合中，全部都属于轴系零部件的是( B )A. 圆螺母、弹簧、轴端档圈B. 滚动轴承、轴、联轴器C. V带、滚子链、蜗杆D.齿轮、轴、六角头螺栓15. 转轴上的弯曲应力，属于( B )A. 静应力B. 对称循环变应力C. 脉动循环变应力D. 复合应力16. 查取V带型号的依据是( D )A. 带轮的最小直径B. 带的线速度C. 传动功率与小轮转速D. 计算功率与小带轮转速17. 使带传动产生弹性滑动的主要原因是( D )A. 带轮传动的张紧力不足B. 带的弹性太大C. 传动的功率大于设计值D. 带是弹性体，主、从边存在拉力差18. 齿轮传动的载荷系数中，载荷集中系数Ｋβ，除决定于齿轮宽度以外，与下列因素有关的是( B )A.齿面粗糙度B. 齿面硬度C.制造精度D. 端面重合度19．下列中作为蜗杆传动最主要的优点是( B )A. 传动平稳，噪音小B. 单级传动比大而结构紧凑C. 在一定条件下能自锁D. 可实现空间相交轴传动20．当摩擦发生在金属表面的吸附膜之间时，称为：( B )A. 干摩擦B. 边界摩擦C. 流体摩擦D. 混合摩擦21. 带有保持架的滚动轴承，其磨损与不带保持架的滚动轴承相比（B）A. 普遍增大B.普遍减小C. 没有明显差别D. 在滚子轴承中普遍减小，在球轴承中普遍增大22．解释轴的当量弯矩图作用的较全面的说法是： ( D )A. 计算最小轴径B. 按弯扭合成校核轴的强度C. 确定轴的危险剖面位置D. 按弯扭合成校核轴的强度和确定轴的危险剖面位置23．要求补偿位移且载荷不平稳严重时，优先选用的联轴器的类别为( D )A. 采用刚性联接 B 采用金属弹性元件的挠性联接C. 采用刚性元件的挠性联接 D采用非金属弹性元件的挠性联接24. 键联接的主要用途是使轴与轮毂之间 ( C )A.沿轴向固定并传递轴向力B.沿轴向可作相对滑动C.沿周向固定并传递扭矩D.安装与拆卸方便二填空题1、圆柱齿轮传动设计，齿宽系数φd=b/d1,当b愈大，承载能力也愈大，但使偏载现象严重，因此φd取值应恰当，对称布置的齿轮比悬臂布置的齿轮取偏大值.2、代号为36205的滚动轴承, 其内径d= 25mm, 尺寸系列代号为 62 , 轴承类型代号为3 。

机械设计基础复习题一、填空题3。

零件是制造的基本单元，构件是运动的基本单元.4。

普通平键的工作面是侧面，其剖面尺寸按轴径d 选取，其长度根据轮毂宽度决定。

5。

轴承6210，其类型是深沟球轴承,内径是50 mm.6. 曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ，K值越大，机构的急回特性越显著.8．凸轮机构中，凸轮基圆半径愈___大___，压力角愈___小____ ,机构传动性能愈好。

11。

平面四杆机构有三种基本形式，即曲柄摇杆机构，双曲柄机构和双摇杆机构。

12。

曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件.14.普通平键联接传递动力是靠__侧__面。

15.等速运动凸轮在速度换接处从动杆将产生__刚性__冲击,引起机构强烈的振动。

16。

螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松.18.在工作中同时承受扭转和弯曲两种作用的轴，叫转轴。

23.螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉连接和紧定螺钉联接。

24。

齿轮最常用的齿廓曲线是渐开线27．曲柄摇杆机构的行程速比系数K的大小取决于极位夹角θ.28。

螺纹连接的防松可分为摩擦防松和机械防松，其中弹簧垫圈防松属_ 摩擦防松,而止动垫片防松属_ 机械防松.29．一对渐开线直齿圆柱齿轮的正确啮合条件是m1=m2，α1=α2 .30。

按轴的受载情况来分，同时传递转矩和承受弯矩的轴是转轴；只承受弯矩不传递转矩的轴是心轴；只传递转矩而不承受弯矩或承受弯矩很小的轴是传动轴. 34．在铰链四杆机构中，存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其余两杆长度之和和最短杆或其相邻杆为机架.35．在设计凸轮机构时，凸轮基圆半径取得越小，所设计的机构越紧凑，但是压力角大,使机构的工作情况变坏.36．渐开线直齿圆柱齿轮的正确啮合条件是两齿轮模数和分度圆压力角必须分别相等。

37．平键的截面尺寸应按轴径d 从键的标准中查取,键的长度L可参照轮毂宽度从标准中选取。

华东交通大学福建函授站2007级运输本科专业08年第1学期《机械设计基础》复习题一、填空1、各类机器都有着共同的特征：（1）它们都是人为的各实物组成；（2)组成机器的各实物之间具有确定的相对运动；(3）能实现能量转换或完成有用的机械功。

2、载荷按照它是否变化分为静载荷和变载荷。

3、零件在变应力作用下，主要失效形式是疲劳破坏.4、机器由动力部分、传动部分、执行部分、控制和支撑部分组成。

5、链的最主要尺寸参数是节距符号为p。

6、齿轮啮合的中心距可分性是指当中心距略有改变时,传动比仍然不变。

7、齿轮啮合的重合度是指实际啮合线的长度与基圆齿距的比值.齿轮传动的重合度，必须大于1，否则将导致啮合传动不连续，重合度越小,表示同时啮合的齿的对数越少,能传递的力量越小。

8、渐开线齿轮制造方法包括：热扎法、铸造法、粉末冶金法、切制法等,其中最常用的是切制法。

9、如图,斜齿圆柱齿轮的旋向为左旋、其螺β旋角为30。

10、直齿圆柱齿轮正确啮合条件是：①、α1=α2。

②m1=m2。

11、蜗杆通常轴间交角为90。

一般情况下，蜗杆为主动件，蜗轮为从动件.12、实践表明，较理想的蜗杆副材料是：钢蜗杆匹配青铜蜗轮齿圈.13、我们将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面，在此平面内，蜗杆传动相当于齿轮齿条传动。

这个面内的参数均是标准值，计算公式与圆柱齿轮相同.14、铰链四杆机构按照两个连架杆中存在曲柄摇杆的数量分为曲柄摇杆机构、双摇杆机构和双曲柄机构。

15、机械是机器和机构的总称。

16、链传动安装时，两链轮中心轴所在面与水平面的夹角一般不得超过450。

17、齿轮的啮合啮合特性包括传动比恒定、正压力（或力）方向不变、中心距可分。

18、蜗杆传动的传动比等于蜗轮的头数除以蜗杆的齿数。

19、一般将蜗杆和轴作成一体，称为蜗杆轴.20、一个没有约束的构件拥有6个自由度。

21．当机构处于死点位时，压力角α=900，传动角γ=00,.22．平面机构的低副引入2个约束，而保留1个自由度。

机械设计基础复习题（1—12章）以下是为大家整理的机械设计基础复习题（1—12章）的相关范文，本文关键词为机械,设计,基础,习题,12章,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

单位______________________姓名____________考场号________考号________-----------------------------------密-------------------封------------------线-----------------------------------机械设计基础机械设计基础1-12章A卷一、单选题1.主要用于速度低、载荷大、不需要经常加油、使用要求不高或灰尘较多。

A润滑油b气体、固体润滑剂c润滑脂D液体润滑剂2.斜齿轮的标准模数取在内。

A法面b端面c基圆D分度圆3.为了获得大的传动比，可采用。

A行星轮系b减速器c固定轮系D惰轮4.在蜗轮齿数不变情况下，蜗杆头数则传动比大。

A少b多c零D偶数5.渐开线齿轮连续传动条件为：重合度ε。

A＞1b＜1c＞0D=06.平面连杆机构的急回特性可以缩短，提高生产效率。

A非生产时间b生产时间c工作时间D非工作时间7.闭式蜗杆传动的主要失效形式为。

A疲劳点蚀和胶合b疲劳折断c磨损与折断D断裂8.保留了2个自由度，带进了一个约束。

A高副b移动副c转动副D低副9.用展成法加工标准齿轮，刀具节线与齿轮分离圆。

A相切b相割c相离D相交10.计算机构自由度时，对于局部自由度应。

A除去不计b考虑c部分考虑D转化成虑约束11.在两物体接触区产生阻碍运动并消耗能量的现象称为。

A摩擦b磨损c粘着D损耗12.标准规定的压力角应在上。

A齿根圆b基圆c分度圆D齿顶圆13.是指润滑脂的稠度。

A锥入度b滴点c耐水性D耐热性14.主、从动轮轮面上的接触应力是。

机械设计基础复习题一、填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；（1）当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力 (B) 轴向力 (C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接(D) 三角形细牙螺纹 (E) 三角形粗牙螺纹 (F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有_______七种类型，代号‘B2240’表示_____________。

机械设计基础复习题一、选择题1、凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（ ）。

A. 存在刚性冲击B. 存在柔性冲击C. 无冲击D. 既存在刚性冲击也存在柔性冲击2、传动比不等于1的带传动，当工作能力不足时，传动带将首先在（ ）打滑。

A. 大轮上B.小轮上C.主动轮上D.从动轮上3、一对渐开线直齿圆柱齿轮连续传动条件是（ ）。

A. Z 1=Z 2 B m 1=m 2, 12αα= C.1ε≥ D.12ββ=-4、曲柄摇杆机构中具有急回运动性质的构件是（ ）。

A.曲柄B. 连杆C. 摇杆D. 机架5、齿轮传动的齿根弯曲疲劳强度计算是针对（ ）失效。

A. 齿面胶合B. 轮齿折断C. 齿面磨损D. 齿面点蚀6、轴按弯扭合成强度条件计算当量弯矩Me =,当转矩为脉动循环变应力时,取( )。

A. α =0.6B. α =0. 8C. α =1D. α = 0.37、圆柱滚子轴承只能承受( )。

A. 径向载荷B. 轴向载荷C. 双向的轴向载荷D. 径向载荷和轴向载荷8、带传动的最大有效圆周力的影响因素之一为( )。

A.紧边拉力B. 松边拉力C.初拉力D.离心力9、平键的截面尺寸b ⨯h 确定一般是取决于( )。

A.键的强度B. 所承受的载荷C.被连接的轴径D. 连接宽度10、一对传动比大于1标准直齿圆柱齿轮工作时,两齿轮的轮齿弯曲应力( )。

A.等于0B.不相等C.不确定D.相等11、定轴轮系的传动比的大小等于（ ）。

A.所有主动轮齿数的乘积与所有从动轮齿数乘积之比B.末轮齿数与首轮齿数之比C.所有从动轮齿数的乘积与所有主动轮齿数乘积之比D.首、末两轮半径之比12、非周期性速度波动（ ）。

A. 用飞轮调节B.用调速器调节C. 不需要调节D.用飞轮和调速器双重调节13、阿基米德蜗杆和蜗轮在中间平面上相当于直齿条和（ ）齿轮的啮合。

A.摆线B.渐开线C. 圆弧曲线D. 球面渐开线14、手推车车轴上安装有角接触球轴承，其载重量增大一倍时，寿命降低为原寿命的（ ）。

一、单项选择题2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的齿形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部18.普通圆柱蜗杆传动的正确啮合条件是( )A.mt1=ma2, αt1=αa2,γ=βB.ma1=mt2, αa1=αt2,γ=βC.mt1=ma2, αt1=αa2,γ=-βD.ma1=ma2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀2.开式齿轮传动的主要失效形式是( )A.轮齿疲劳折断B.齿面点蚀C.齿面磨损D.齿面胶合3.在铰链四杆机构中，若最短杆与最长杆长度和小于其它两杆长度之和，则( )为机架时，可得双摇杆机构。

一.填空题1、力的三要素：、、。

2杆类零件变形的四种基本形式：、、、。

3、刚体仅受两力作用而保持平衡的充分必要条件是。

4、轴向拉伸或压缩的受力特点是沿轴向作用一对等值反向的力或力。

变形特点是沿轴向或。

5、杆件内部由于外力作用而产生的相互作用称为，它随外力的增大而。

6、单位截面积上的内力称为。

7、使材料丧失正常工作能力的应力称为。

8、剪切变形的受力特点是外力大小，方向、作用线且相距。

9、剪切变形在截面内产生的内力称为。

10、平行于截面的应力称为。

11、构件发生剪切变形的同时，往往在其互相接触的作用面间发生变形。

12、弯曲变形的受力特点是外力于杆的轴线；变形特点轴线由直线变成。

13、根据支承方式的不同，梁分为、和三种基本形式。

14、吊车起吊重物时，钢丝绳的变形是；汽车行驶时，传动轴的变形是；教室中大梁的变形是；1、纯金属的晶体结构有3种类型，分别是、、。

2、晶体缺陷有、、三种类型。

其中点缺陷又分为、、三种。

3、合金有和两种相结构。

4、纯金属结晶的条件。

5、冷却速度越大，则过冷度。

6、纯金属结晶的过程可概括为和。

7、纯金属形核的方式有和两种。

8、纯金属晶核长大的方式有和两种。

9、反映晶格组成的最小几何单元称为。

10、体心立方晶格中，每个晶胞中含有原子数为个；面心立方晶格中，每个晶胞中含有原子数为个；密排六方晶格中，每个晶胞中含有原子数为个。

11、合金中，具有同一化学成分且结构相同的均匀组成部分称为。

12、原子的溶入导致晶格畸变，滑移变形困难，材料的抗力增加，强度与硬度提高，这种现象被称为。

13、由一定成分的液相同时结晶出两个一定成分固相的转变称为。

14、铁碳合金的合金相有5种，分别是、、、和。

15、珠光体是和的机械混合物；莱式体是和的机械混合物；16、铁碳合金相图中，共晶反应式：；共析反应式：。

17、常用热处理工艺可分为和。

18、普通热处理分为、、和。

表面热处理分为和。

19、将淬火加高温回火相结合的热处理称为。

一、是非题1、 蜗杆传动比122112d d n n i == （ × )2、 对于刚性转子,满足动平衡，必然满足静平衡. (√ ）3、 尺寸越小的一对渐开线标准齿轮越容易发生根切. (× ）4、 渐开线标准直齿圆柱齿轮的正确啮合条件是21b b P P = (√ ）5、 周转轮系的转化机构是相对系杆的定轴轮系. （√ )6、 一般参数的闭式齿轮传动的主要失效形式是点烛 。

(√ )7、 铰制孔用螺栓只能承受横向载荷和扭矩。

（√ ）8、 V 带传动中其它条件相同时，小带轮包角愈大,承载能力愈大。

(√ ）9、 滚动轴承所受的当量动载荷超过其基本额定动载荷，就会发生破坏。

（× )10、 轴的计算弯矩最大处可能是危险截面，必须进行强度校核. （× )二、 填空题１． 一紧螺栓的性能等级为3。

6,则该螺栓中的抗拉强度极限σB ＝__300MPa___、屈服极限σs ＝__180MPa__.２． 带传动在工作过程中，带内所受的应力有__σ1_、_σb__和__σc_，最大应力[σ]max =_σ1_+σb_+_σc__，发生在__紧边与小带轮相切处___。

３． 齿轮传动的主要失效形式有__点蚀__、__断齿___、_胶合___、_磨损__。

４． 当_基本额定寿命=106__时,轴承所能承受的载荷，称为基本额定动载荷.５． 工作时只承受弯矩、不传递转矩的轴称为_转轴__。

６． 外啮合斜齿圆柱齿轮的正确啮合条件是：m 1= m 2= m ；α1=α2=α;β1=-β2。

７． 平面相对运动的两个构件的速度瞬心12P 的含义_该点的绝对速度相等_. ８． 凸轮轮廓的形状是由_从动件的运动规律_决定的。

９． 凸轮机构从动件按__等速__运动规律将产生__刚性_冲击，按__简谐__运动规律将产生___柔性___冲击.11. 普通平键联接靠 两个侧面 来传递转矩；楔键联接主要靠 上下两个面来传递转矩。
