LOWE镀膜钢化玻璃生产工艺定稿版

可钢化LOW-E玻璃加工质量控制要点1、镀膜——大板生产1.1可钢化LOW-E玻璃必须采用新鲜原片生产（半个月内生产的优等浮法玻璃）。

1.2生产时记录清楚原片的生产日期，检验原片包装的外观质量状况并作记录。

1.3镀膜台检依照《LOW-E生产内控标准》检验。

1.4批量生产前按照镀膜玻璃生产检验流程做好数据测试，室外目测颜色的均匀性，跟踪技术部试烧玻璃的外观质量。

1.5可钢化LOW-E大板包装要求堆放整齐，检验包装的密封性能是否良好，外包装塑料膜要求无漏气现象。

1.6大板成品玻璃装箱必须端面四周用不透气的不干胶密封，内包干燥剂；外包装塑料膜严格密封，充入适量氮气。

2、切割――大板开介2.1开箱前检查包装是否完整无漏气现象,确认无异常现象方可进行生产。

2.2操作人员穿戴好劳保用品。

2.3玻璃切割必须采用LOW-E玻璃专用切割油或无油切割。

2.4切割自动除膜须保证除膜干净，无波浪状毛边。

2.5分片台保持干净，无玻璃碎。

2.6LOW-E玻璃堆放必须严格要求按照从大到小顺序依次放架，采用中性纸皮隔垫。

2.7包装采用LOW-E玻璃专用塑料膜密封，内置适量干燥剂。

3、磨边――清洗3.1生产前检查包装是否完整无漏气现象,确认无异常现象方可进行生产。

3.2生产前检查清洗机状态是否符合可钢化LOW-E玻璃生产要求，在经过专职品管签字确认后方可进行生产。

3.3操作人员穿戴好劳保用品。

3.4上、下片外观检验（检验标准见附表）。

3.5LOW-E玻璃不允许大小混放，纸皮干净、搁垫深度不能超过10mm以免造成膜面擦伤。

3.6包装采用LOW-E玻璃专用塑料膜密封，内置适量新鲜干燥剂。

4、钢化/弯钢化4.1生产操作人员穿戴好劳保用品。

4.2检查上工序包装质量是否完整，玻璃堆放是否规范以免出现压伤。

4.3上、下片外观检验（检验标准见附表）。

4.4严格按照镀膜类钢化玻璃相关标准进行检验。

4.5 LOW-E玻璃堆放必须严格要求按照从大到小顺序依次放架，采用中性纸皮隔垫。

钢化镀膜玻璃的生产工艺
钢化镀膜玻璃的生产工艺包括以下步骤：
1.选材：选择优质的玻璃原料，并根据要求的尺寸和厚度进行剪裁。

2.加工：玻璃经过精密的加工，包括打磨、钻孔、抛光等操作，以获得平滑、光洁的表面。

3.蒸镀：将玻璃放入真空蒸镀设备中，将金属粉末加热至高温，让其在玻璃表面形成金属氧化物薄膜，达到防紫外线、隔热、隔音等效果。

4.钢化：把蒸镀完成的玻璃放入钢化炉中进行加热，然后快速冷却，使玻璃表面负责压应力，内部上产生拉应力，从而增强其抗压、抗弯强度，达到钢化效果。

5.裁切：将钢化镀膜玻璃按照要求的尺寸进行裁切，以便安装和使用。

6.品检：对钢化镀膜玻璃的尺寸、质量进行严格的检查，确保符合产品要求和国家标准。

7.包装：将合格的钢化镀膜玻璃进行包装，以防止在运输和存储过程中损坏。

镀膜玻璃生产工艺流程(一)镀膜玻璃生产工艺引言镀膜玻璃是一种通过在玻璃表面涂覆一层薄膜来改变其物理和化学性能的工艺。

本文将详细介绍镀膜玻璃的生产工艺，包括以下几个流程：1.玻璃清洗2.膜层制备3.薄膜镀沉4.膜层检测5.膜层修饰玻璃清洗玻璃清洗是镀膜工艺中的第一步，目的是将玻璃表面的杂质和污垢去除，以保证后续膜层制备的质量和附着力。

清洗流程一般分为以下几个步骤：•清洗剂选择：根据玻璃表面的不同污染情况，选择合适的清洗剂。

常用的清洗剂有去离子水、酸碱溶液等。

•清洗设备：使用超声波清洗机或喷淋清洗机，可提高清洗效果。

•清洗时间：根据需要清洗的玻璃数量和质量要求，设定不同的清洗时间。

膜层制备膜层制备是镀膜玻璃工艺的核心步骤之一，它决定了镀膜玻璃的性能和功能。

常用的膜层制备方法有以下几种：1.物理气相沉积（PVD）：通过物理手段将膜层材料加热蒸发或溅射，使其沉积在玻璃表面。

2.化学气相沉积（CVD）：将膜层材料的前体物质气体引入反应室，经化学反应生成膜层，然后沉积在玻璃表面。

3.溶液法：将膜层材料溶解在溶剂中，通过浸泡或涂覆的方式，将溶液中的物质沉积在玻璃表面。

4.离子束沉积（IBD）：利用带电粒子束轰击膜层材料，使其溅射、沉积在玻璃表面。

薄膜镀沉薄膜镀沉是将制备好的膜层材料沉积在玻璃表面的过程。

具体流程如下：1.膜层材料进入镀膜机：制备好的膜层材料进入镀膜机的加热蒸发器或溅射靶材。

2.膜层材料气化：加热或电子轰击等方式将膜层材料气化，并形成蒸汽或等离子体。

3.薄膜沉积：气化的膜层材料通过某种手段，沉积在玻璃表面，形成薄膜。

膜层检测膜层检测是镀膜工艺中的质量控制环节，用于评估膜层的厚度、光学特性和物理性能。

常用的膜层检测方法有以下几种：•厚度测量：使用光学测量仪器，例如椭圆偏振仪，测量膜层的厚度。

•光谱特性测量：使用分光光度计或激光透过率测量仪器，测量膜层的光学特性，如透过率、反射率等。

•表面形貌观察：利用扫描电子显微镜等仪器，观察膜层的表面形貌。

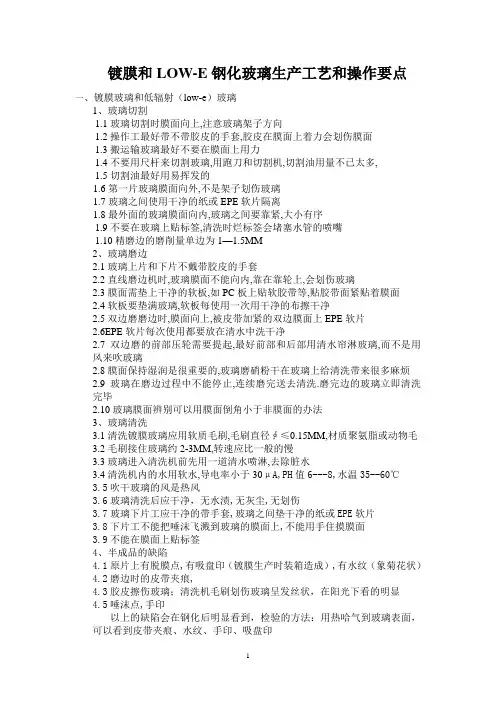

镀膜和LOW-E钢化玻璃生产工艺和操作要点一、镀膜玻璃和低辐射（low-e）玻璃1、玻璃切割1.1玻璃切割时膜面向上,注意玻璃架子方向1.2操作工最好带不带胶皮的手套,胶皮在膜面上着力会划伤膜面1.3搬运输玻璃最好不要在膜面上用力1.4不要用尺杆来切割玻璃,用跑刀和切割机,切割油用量不已太多,1.5切割油最好用易挥发的1.6第一片玻璃膜面向外,不是架子划伤玻璃1.7玻璃之间使用干净的纸或EPE软片隔离1.8最外面的玻璃膜面向内,玻璃之间要靠紧,大小有序1.9不要在玻璃上贴标签,清洗时烂标签会堵塞水管的喷嘴1.10精磨边的磨削量单边为1—1.5MM2、玻璃磨边2.1玻璃上片和下片不戴带胶皮的手套2.2直线磨边机时,玻璃膜面不能向内,靠在靠轮上,会划伤玻璃2.3膜面需垫上干净的软板,如PC板上贴软胶带等,贴胶带面紧贴着膜面2.4软板要垫满玻璃,软板每使用一次用干净的布擦干净2.5双边磨磨边时,膜面向上,被皮带加紧的双边膜面上EPE软片2.6EPE软片每次使用都要放在清水中洗干净2.7双边磨的前部压轮需要提起,最好前部和后部用清水帘淋玻璃,而不是用风来吹玻璃2.8膜面保持湿润是很重要的,玻璃磨硝粉干在玻璃上给清洗带来很多麻烦2.9玻璃在磨边过程中不能停止,连续磨完送去清洗.磨完边的玻璃立即清洗完毕2.10玻璃膜面辨别可以用膜面倒角小于非膜面的办法3、玻璃清洗3.1清洗镀膜玻璃应用软质毛刷,毛刷直径∮≤0.15MM,材质聚氨脂或动物毛3.2毛刷接住玻璃约2-3MM,转速应比一般的慢3.3玻璃进入清洗机前先用一道清水喷淋,去除脏水3.4清洗机内的水用软水,导电率小于30μA,PH值6---8,水温35--60℃3.5吹干玻璃的风是热风3.6玻璃清洗后应干净，无水渍,无灰尘,无划伤3.7玻璃下片工应干净的带手套,玻璃之间垫干净的纸或EPE软片3.8下片工不能把唾沫飞溅到玻璃的膜面上,不能用手住摸膜面3.9不能在膜面上贴标签4、半成品的缺陷4.1原片上有脱膜点,有吸盘印（镀膜生产时装箱造成）,有水纹（象菊花状）4.2磨边时的皮带夹痕,4.3胶皮擦伤玻璃；清洗机毛刷划伤玻璃呈发丝状，在阳光下看的明显4.5唾沫点,手印以上的缺陷会在钢化后明显看到，检验的方法：用热哈气到玻璃表面，可以看到皮带夹痕、水纹、手印、吸盘印二、镀膜玻璃钢化1、玻璃上片1.1上片工带干净的手套作业,不能用手触摸玻璃,会留下手印1.2说话时不能把唾沫飞溅到玻璃上,最好带口罩1.3若是玻璃不干净,可以用高纯度的酒精来擦玻璃,但不能留下擦痕,要擦干1.4每炉玻璃摆的量要一致2、玻璃加热2.1由于镀膜玻璃(又称热反射玻璃)膜面耐温相对玻璃面差,所以炉温相对白玻要低约20--30℃，膜面能承受的温度为不大于630—640度，平钢炉温度：上部675---695℃,下部660---685℃.2.2镀膜玻璃膜面向上，反射上部热量，炉子上部要用对流加热乃至强制对流加热，热平衡流量开度最大，时间大于玻璃加热时间的三分之二2.3加热时间依玻璃种类和规格的不同而不同,约为每毫米552.4加热平衡开度小于1㎡的满开,大点片开度逐渐小至一般,但必须开.另加热平衡开度以镀膜的热反射率高低而高低3、玻璃冷却3.1玻璃冷却风压：5mm 3.2kpa—4.2kpa 6mm 2.2kpa----2.8kpa3.2风栅高度: 5mm上部25mm 下部32mm6mm 上部27mm 下部35mm3.3摆动速度:90mm---120mm/s3.4摆动速度应当有变化,先快后慢,而后停3.5摆动距离应有变化4、钢化工序质量缺陷4.1脱膜:温度高的边部脱膜\整个面的色差\手印\酒精擦的痕迹\毛刷痕迹\水纹\点状脱膜\.4.2白雾:底部温度高,翘曲而造成的与辊道之间摩擦,有时会看到划伤的情况4.3风斑:有称应力斑,玻璃加热和吹风急冷不匀造成4.4麻点:底部温度高或辊道不干净造成4.5翘曲:温度高或吹风不匀造成5、钢化缺陷纠正方法5.1保证半成品的干净5.2降低温度5.3调整风栅高度。

钢化玻璃的生产工艺
钢化玻璃是一种具有高强度和耐冲击性能的特种玻璃，广泛应用于建筑、汽车、家电等领域。

其生产工艺主要包括原料配制、玻璃熔融、玻璃板成型、预处理、钢化处理等几个步骤。

首先，钢化玻璃的原料主要由石英砂、碱金属碳酸盐、石碱、砷酸钠等物质组成。

这些原料按一定配比进行混合，然后进行熔融处理。

熔融过程中，原料通过高温熔化并混合，在特定的熔融炉中形成玻璃液。

接着，熔融的玻璃液被抽取到玻璃板成型机上。

玻璃板成型机会将玻璃液均匀地铺开，并通过输送系统进行下一步的处理。

在这个过程中，还可以根据需要在玻璃表面涂覆一层或几层金属氧化物，以进一步改善玻璃的性能。

然后，将成型后的玻璃板进行预处理，主要包括玻璃边角打磨和清洗。

这一步主要是为了去除玻璃边角的锐利棱角和表面的杂质，为后续的钢化处理做好准备。

最后，进行钢化处理。

钢化是通过加热玻璃板至接近软化温度，并迅速冷却使其表面产生压应力，起到增强强度的作用。

具体钢化过程中，玻璃板会进入一个加热区域，通过强制对流循环的方式将玻璃板受热均匀，并保持一定的温度。

然后，在一定的时间和温度条件下，将玻璃板通过强制的风冷系统迅速冷却至室温。

这样，玻璃表面会形成厚度较薄的压缩层，内部形成应力平衡的状态，从而提高了玻璃的强度和耐冲击性能。

综上所述，钢化玻璃的生产工艺主要包括原料配制、玻璃熔融、玻璃板成型、预处理和钢化处理这几个步骤。

每个步骤都需要严格控制工艺参数，确保产品的质量和性能。

钢化玻璃由于其独特的性能优势和广泛的应用领域，成为现代工业中不可或缺的材料之一。

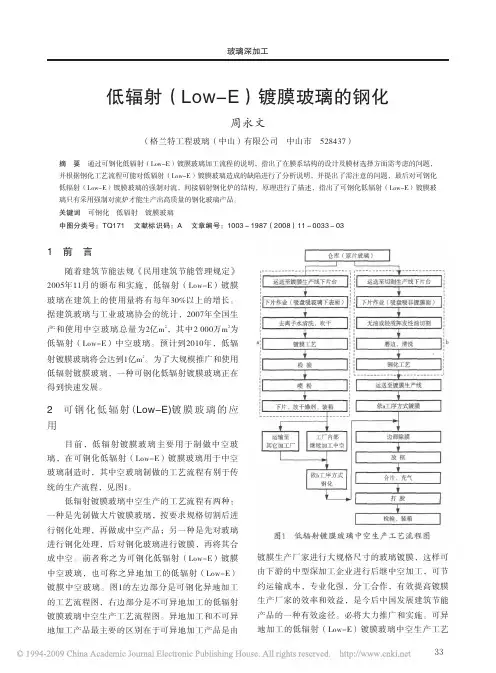

玻璃深加工低辐射（Low-E）镀膜玻璃的钢化周永文（格兰特工程玻璃（中山）有限公司　中山市　528437）摘　要　通过可钢化低辐射（Low-E）镀膜玻璃加工流程的说明，指出了在膜系结构的设计及膜材选择方面需考虑的问题，并根据钢化工艺流程可能对低辐射（Low-E）镀膜玻璃造成的缺陷进行了分析说明，并提出了需注意的问题，最后对可钢化低辐射（Low-E）镀膜玻璃的强制对流，间接辐射钢化炉的结构，原理进行了描述，指出了可钢化低辐射（Low-E）镀膜玻璃只有采用强制对流炉才能生产出高质量的钢化玻璃产品。

关键词　可钢化　低辐射　镀膜玻璃中图分类号：TQ171 文献标识码：A 文章编号：1003－1987（2008）11－0033－031　前　言随着建筑节能法规《民用建筑节能管理规定》2005年11月的颁布和实施，低辐射（Low-E）镀膜玻璃在建筑上的使用量将有每年30%以上的增长。

据建筑玻璃与工业玻璃协会的统计，2007年全国生22产和使用中空玻璃总量为2亿m，其中2 000万m为低辐射（Low-E）中空玻璃。

预计到2010年，低辐2射镀膜玻璃将会达到1亿m。

为了大规模推广和使用低辐射镀膜玻璃，一种可钢化低辐射镀膜玻璃正在得到快速发展。

2　可钢化低辐射(Low-E)镀膜玻璃的应用目前，低辐射镀膜玻璃主要用于制做中空玻璃，在可钢化低辐射（Low-E）镀膜玻璃用于中空玻璃制造时，其中空玻璃制做的工艺流程有别于传统的生产流程，见图1。

低辐射镀膜玻璃中空生产的工艺流程有两种：一种是先制做大片镀膜玻璃，按要求规格切割后进行钢化处理，再做成中空产品；另一种是先对玻璃进行钢化处理，后对钢化玻璃进行镀膜，再将其合成中空。

前者称之为可钢化低辐射（Low-E）镀膜中空玻璃，也可称之异地加工的低辐射（Low-E）镀膜中空玻璃。

图1的左边部分是可钢化异地加工的工艺流程图，右边部分是不可异地加工的低辐射镀膜玻璃中空生产工艺流程图。

异地加工和不可异地加工产品最主要的区别在于可异地加工产品是由镀膜生产厂家进行大规格尺寸的玻璃镀膜，这样可由下游的中型深加工企业进行后继中空加工，可节约运输成本，专业化强，分工合作，有效提高镀膜生产厂家的效率和效益，是今后中国发展建筑节能产品的一种有效途径。

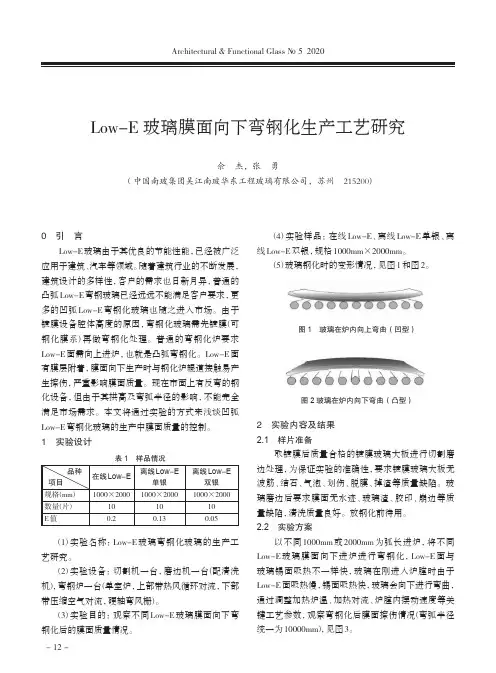

Architectural & Functional Glass №5 2020- 12 -0　引　言Low-E 玻璃由于其优良的节能性能，已经被广泛应用于建筑、汽车等领域。

随着建筑行业的不断发展，建筑设计的多样性，客户的需求也日新月异，普通的凸弧Low-E 弯钢玻璃已经远远不能满足客户要求，更多的凹弧Low-E 弯钢化玻璃也随之进入市场。

由于镀膜设备腔体高度的原因，弯钢化玻璃需先镀膜（可钢化膜系）再做弯钢化处理。

普通的弯钢化炉要求Low-E 面需向上进炉，也就是凸弧弯钢化。

Low-E 面有膜层附着，膜面向下生产时与钢化炉辊道接触易产生擦伤，严重影响膜面质量。

现在市面上有反弯的钢化设备，但由于其拱高及弯弧半径的影响，不能完全满足市场需求。

本文将通过实验的方式来浅谈凹弧Low-E 弯钢化玻璃的生产中膜面质量的控制。

1　实验设计表1　样品情况品种项目在线Low -E 离线Low -E单银离线Low -E双银规格（mm ）1000×20001000×20001000×2000数量（片）101010E 值0.20.130.05（1）实验名称：Low-E 玻璃弯钢化玻璃的生产工艺研究。

（2）实验设备：切割机一台，磨边机一台（配清洗机），弯钢炉一台（单室炉，上部带热风循环对流，下部带压缩空气对流，硬轴弯风栅）。

（3）实验目的：观察不同Low-E 玻璃膜面向下弯钢化后的膜面质量情况。

（4）实验样品：在线Low-E、离线Low-E 单银、离线Low-E 双银，规格1000mm ×2000mm。

（5）玻璃钢化时的变形情况，见图1和图2。

图1　玻璃在炉内向上弯曲（凹型）图2玻璃在炉内向下弯曲（凸型）2　实验内容及结果2.1　样片准备取镀膜后质量合格的镀膜玻璃大板进行切割磨边处理，为保证实验的准确性，要求镀膜玻璃大板无波筋、结石、气泡、划伤、脱膜、掉渣等质量缺陷。

玻璃磨边后要求膜面无水迹、玻璃渣、胶印、崩边等质量缺陷，清洗质量良好。

LOW-E镀膜钢化玻璃生产工艺
首先，需要将原材料玻璃进行切割。

根据产品尺寸要求，将大片的玻
璃切割成指定尺寸的小块玻璃，切割过程需要使用专用的玻璃切割机械。

然后，对切割好的玻璃进行边缘加工。

边缘加工是为了使玻璃表面更
加光滑，避免伤人。

边缘加工主要有两种方法：一种是通过砂轮进行磨削，另一种是通过机械加工进行抛光。

接下来，需要对玻璃进行清洗。

玻璃清洗是为了去除表面的污垢和灰尘，确保镀膜的质量。

通常使用清洗剂和水进行清洗，然后使用干净的布
擦干。

清洗完毕后，需要对玻璃进行镀膜。

镀膜是LOW-E玻璃的核心工艺，
通过在玻璃表面涂覆一层具有高反射性能的薄膜，实现对热辐射的反射，
提高隔热性能。

镀膜过程需要使用专用的真空镀膜设备，将玻璃放入真空
室内，通过高温蒸发的方式，使金属氧化物在玻璃表面形成一层均匀而稳
定的薄膜。

镀膜完成后，需要对玻璃进行钢化处理。

钢化是为了提高玻璃的强度
和安全性能。

将镀膜玻璃放入钢化炉内，加热到高温，然后迅速冷却，使
玻璃表面和内部形成压缩应力，增加玻璃的抗冲击能力。

最后，对钢化玻璃进行包装。

将钢化玻璃用塑料膜或纸箱进行包裹，
防止玻璃在运输过程中受到损坏。

以上就是LOW-E镀膜钢化玻璃的生产工艺。

通过这些工艺步骤，可以
制造出具有优异隔热性能和良好安全性能的玻璃产品，满足建筑行业对高
性能玻璃的需求。

钢化镀膜玻璃工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的进步和人们对环保意识的增强，钢化镀膜玻璃在建筑和家居装饰中的应用越来越广泛。

钢化玻璃膜生产工艺钢化玻璃膜是一种表面处理技术，通过在玻璃表面形成一层超硬的钢化玻璃膜，提高玻璃的强度和耐磨性。

以下是钢化玻璃膜的生产工艺。

1. 玻璃选择：首先选择适合生产钢化玻璃膜的原材料，一般选用质量优良的钢化玻璃片。

这些玻璃片需要经过严格的品质控制，以确保其表面光洁度和无明显的缺陷。

2. 清洗处理：将玻璃片进行清洗处理，去除表面的油渍、灰尘等杂质。

清洗可以采用机械或化学方法，确保玻璃表面干净无污迹。

3. 喷涂膜层：将特殊的钢化玻璃膜涂覆在玻璃片的表面。

涂覆膜层可以使用喷涂、滚涂或浸涂等方法完成。

涂覆时要保证均匀且适量，得到一层坚硬耐磨的薄膜。

4. 干燥处理：将涂覆完毕的玻璃片进行干燥处理，使膜层能够牢固地附着在玻璃表面。

干燥可以采用自然风干或加热干燥的方法，确保膜层牢固且不易脱落。

5. 高温处理：将干燥的玻璃片进行高温处理，促使膜层和玻璃的结合更加牢固。

高温处理一般在200-300摄氏度的条件下进行，时间根据玻璃的厚度和尺寸而定。

6. 冷却处理：将高温处理完毕的玻璃片进行冷却处理，使玻璃迅速降温并形成内部的应力。

冷却可以采用喷水或以其他方式进行，冷却速度需要控制，以确保玻璃均匀冷却。

7. 压力处理：通过在玻璃片两侧加压，使玻璃产生内部的压应力。

压力处理一般可采用卧式或立式的压力机完成，具体的压力和时间需要根据玻璃的种类和厚度而定。

8. 检验质量：经过以上步骤处理完毕的钢化玻璃膜需要进行质量检验。

检验包括对玻璃的外观、厚度、磨损性能等进行测试，确保钢化玻璃膜符合相关标准和要求。

以上是钢化玻璃膜的生产工艺，通过这些步骤可以获得高品质、高强度的钢化玻璃膜产品。

随着科技的进步，钢化玻璃膜的生产工艺也在不断发展，将来可能会有更加先进的生产方法出现。

L O W E镀膜钢化玻璃生产工艺The latest revision on November 22, 2020LOW－E镀膜钢化玻璃生产工艺 [转贴 2007-10-04 22:23:22 ] 发表者: peony2008低辐射玻璃以其特有的热反射特性，具有较高的节能保温的效果，越来越受建材、冰柜等的平板玻璃消费领域的欢迎。

平板玻璃消费在注重环保节能的同时，也关注使用材料的强度以及安全性。

在线低辐射（LOW－E）镀膜玻璃热反射的良好性能以及良好的可热加工性能，深受客户欢迎。

在线LOW－E镀膜玻璃的热反射特性，生产高品质的LOW－E镀膜钢化玻璃，需要特殊的生产工艺。

1 钢化玻璃的基本过程与设备1．1 玻璃钢化的基本原理与特点玻璃钢化的过程是将平板玻璃制品加热到玻璃600℃左右，这时制品仍能保持原来的形状，但玻璃中粒子已有一定的迁移能力，进行结构调整，足以使内部存在的应力很快消除，然后快速冷却。

快速冷却时，玻璃中央内部还未硬化之前表面层已经收缩凝固，这样在继续冷却过程中，玻璃中央内部较业已凝固的表面层收缩得多些，就会形成近似抛物线形状的应力分布，板的中心层为最大的拉伸力，在表面层为最大的压应力。

玻璃的表面形成均匀压应力，提高了玻璃作为脆性材料的抗张强度，从而使玻璃的抗弯曲和抗冲击强度得到提高。

同时，由于玻璃内部均匀应力的存在，一旦玻璃局部受到超过其强度能承受的冲击发生破裂时，在内部应力的作用下，立刻自爆为小颗粒，提高了材料的安全性。

1．2 玻璃钢化设备目前采用的玻璃钢化设备是美国GLASSTECH水平钢化系统，由上片台、加热炉、强制冷却风栅、下片台等组成。

玻璃在加热炉内完成加热过程，电炉内部空间被炉内水平、相隔一定间距放置的数十根陶瓷辊道分隔为上下两个加热空间，分别由顶部与底部的电热丝加热，电脑自动控制整个加热过程。

玻璃在风栅区经受强力气流的强制冷却，该区域被水平放置、绕有石棉绳、相隔一定间距的辊道分为上下两个冷却空间，分别对玻璃的上下两个表面进行快速冷却，气流总压、上下风栅的气流分压力可以单独调节。

lowe玻璃生产工艺
Lowe玻璃是一种具有热绝缘性能的玻璃制品，由英国科学家Lowe于1902年发明。

其主要生产工艺包括以下几个步骤。

首先，选材。

Lowe玻璃的主要原料是硅酸盐，其中包括二氧
化硅、氧化钠、氧化钙等。

这些原料需要经过精细的筛选和配比，保证玻璃的化学成分和物理性能满足要求。

接下来是熔化。

将选材后的原料放入玻璃熔炉中，在高温下进行熔化。

熔化的温度通常在1600℃左右，持续时间根据玻璃
的厚度和成品要求有所不同。

熔化后的玻璃液会被倒入玻璃工作台上，进行塑形。

这一过程需要熟练的技术和精密的仪器，以确保玻璃成型的准确性和一致性。

根据最终产品的要求，可以选择不同的塑形方法，如拉伸、压制等。

塑形完成后，进入退火环节。

退火是将塑形玻璃快速加热到一定温度，然后缓慢冷却的过程。

这一步是为了消除玻璃内部的应力，增加玻璃的强度和耐热性。

退火完成后，玻璃制品进入研磨和抛光环节。

通过研磨和抛光，可以提高玻璃表面的光洁度和平整度，使其达到更好的视觉效果。

最后是检验和包装。

经过上述工艺后，制成的Lowe玻璃需要
经过严格的质量检验，确保成品符合相关标准和要求。

合格的
产品会进行包装，以防止在运输和搬运过程中受到损坏。

总结起来，Lowe玻璃的生产工艺包括材料选取、熔化、塑形、退火、研磨抛光、检验和包装等步骤。

每个步骤都需要严格控制和精细操作，以确保最终产品的质量和性能达到要求。
