表面粗糙度轮廓及检测

17
第二节 表面粗糙度评估参数值旳 选择
评估参数值旳选择
总原则：在满足功能要求旳前提下，尽量选择较大旳表 粗糙度参数值，以减小加工难度，降低成本。
选择措施：类比法。 一般原则： （1）同一零件上工作表面比非工作表面粗糙度参数值小。 （2）摩擦表面比非摩擦表面旳粗糙度参数值小，滚动摩擦 表面比滑动摩擦表面旳粗糙度参数值小。 （3）承受交变载荷旳表面及易引起应力集中旳部分（如圆 角，沟槽）粗糙度参数值应小些。
t
p
p
l
100%
1 l
n i 1
bi
100%
S、Sm和tp称为间距参数，值越小，轮廓表面越细密，密 封性愈好。
13
第一节 表面粗糙度旳评估
❖评估参数旳数值
原则要求：当Ra为0.025～6.3μm或Rz为0.100 ～25μm范围时，应优先 选用Ra参数。 Ra ＜0.025μm， Ra ＞6.3μm时，用光学仪器测量比较适 合，因而应选用Rz 。
个最大旳轮廓谷深平均值之和：
5
5
y pi yvi
Rz i1
i 1
5
Rz
(h2
h4
h10 ) (h1 5
h3
h9 )
Rz值越大，表面越粗糙。
10
第一节 表面粗糙度旳评估
（3）轮廓最大高度Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间旳距离。
Ra、Rz和Ry称为表面粗糙度旳高度参数。
11
要求：国标推荐， ln=5l；对均匀性好旳表面，可选ln＜5l；对均匀 性较差旳表面，可选ln＞ 5l。
5
第一节 表面粗糙度旳评估
取样长度、评估长度和轮廓中线
6
Hale Waihona Puke 第一节 表面粗糙度旳评估（3）中线 中线是指用以评估表面粗糙度参数旳一条基准线。

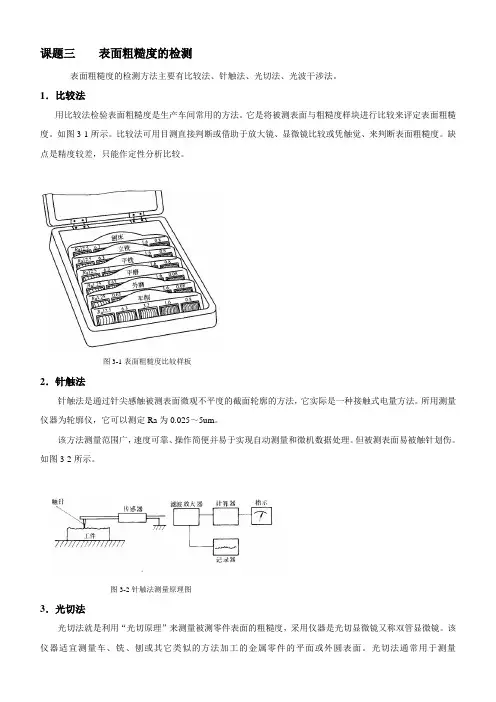

课题三表面粗糙度的检测表面粗糙度的检测方法主要有比较法、针触法、光切法、光波干涉法。

1．比较法用比较法检验表面粗糙度是生产车间常用的方法。

它是将被测表面与粗糙度样块进行比较来评定表面粗糙度。

如图3-1所示。

比较法可用目测直接判断或借助于放大镜、显微镜比较或凭触觉、来判断表面粗糙度。

缺点是精度较差，只能作定性分析比较。

图3-1表面粗糙度比较样板2．针触法针触法是通过针尖感触被测表面微观不平度的截面轮廓的方法，它实际是一种接触式电量方法。

所用测量仪器为轮廓仪，它可以测定Ra为0.025～5um。

该方法测量范围广，速度可靠、操作简便并易于实现自动测量和微机数据处理。

但被测表面易被触针划伤。

如图3-2所示。

图3-2针触法测量原理图3．光切法光切法就是利用“光切原理”来测量被测零件表面的粗糙度，采用仪器是光切显微镜又称双管显微镜。

该仪器适宜测量车、铣、刨或其它类似的方法加工的金属零件的平面或外圆表面。

光切法通常用于测量Ra=0.5～80µm的表面。

4．光波干涉法干涉显微镜是利用光波干涉原理测量表面粗糙度。

干涉显微镜测量的范围一般为0.03～1µm。

也可作Rz、Ry参数评定。

本课题结合课堂讲授的典型零件的标注，分析并检测表面粗糙度，根据国家标准评定表面粗糙度。

选用方法为光切法和光波干涉法。

实验3-1 用光切显微镜检测表面粗糙度一、实验目的1．了解用光切显微镜测量表面粗糙度的原理和方法2．正确理解表面粗糙度的评定参数，加深对微观不平度十点高度Rz的理解二、测量原理及仪器说明双管显微镜又撑光切显微镜，它是利用被测表面能反射光的特性，根据“光切法原理”制成的光学仪器，R=0.8-80um的表面粗糙度。

其测量范围取决于选用的物镜的放大倍数，一般用于测量Z图3-3光切显微镜1—底座；2—立柱；3—升降螺母；4—微调手轮；5—支臂；6—支臂锁紧螺钉；7—工作台；8—物镜组；9—物镜锁紧机构；10—遮光板手轮；11—壳体；12—目镜测微器；13—目镜仪器外型如图3-3所示，它由底座6，支柱5，横臂2，测微目镜13，可换物镜8及工作台7等部分组成。

对加工后表面测得的Ra值越大，则表面越粗糙。
Ra参数值
Ra为常用参数，取值有两个系列， Ⅰ系列为优先系列
Ⅰ系列： 100，50，25，12.5，6.3，3.2，1.6，0.8，0.4，0.2，0.1， 0.05，0.025，0.012。
Ⅱ系列： 80，63，40，32，20，16，10，8，5，4，2.5，2.0，1.25，1， 0.63，0.5，0.32，0.25，0.16，0.125，0.08，0.063，0.04， 0.032，0.02，0.016，0.01，0.008。
定长度为连续的5个取样长度（即 ln 5 lr ）。评定长度的标准化值见
表5-5。
3、长波和短波轮廓滤波器的截止波长
为了评价表面轮廓上各种几何形状误差中的某一几何形状误差，可以利用 轮廓滤波器来呈现这一几何形状误差，过滤掉其他的几何形状误差。
轮廓滤波器是指能将表面轮廓分离成长波成分和短波成分的滤波器，它们 所能抑制的波长称为截止波长。从短波截止波长至长波截止波长这两个极 限值之间的波长范围称为传输带。
图5-2 完工零件实际表面轮廓的形状和组成成分
粗糙度、波纹度、宏观形状通常按表面轮廓上相邻峰、谷间距 的大小来划分：
●粗糙度轮廓——相邻峰、谷间距小于1mm的表面轮廓。 ●波纹度轮廓——相邻峰、谷间距在1~10mm的表面轮廓。 ●宏观形状轮廓——相邻峰、谷间距大于10mm的表面轮廓。 在忽略由于粗糙度和波纹度引起的变化的条件下，表面总体形状 为宏观形状，其误差称为宏观形状误差或GB/T 1182-2008称谓的 形状误差。
2．轮廓的算术平均中线
在一个取样长度 lr 范围内，算术平均中线与轮廓走向一致，
这条中线将轮廓划分为上、下两部分，使上部分的各个峰面

表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,Ra0.32；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。

此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：0.8～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。

从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。

也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。

必要时可将粗糙度轮廓图像拍照下来评定。

光切显微镜适用于计量室3.样块比较法,直接目测：Ra2.5；用放大镜：Ra0.32～0.5；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：0.025～6.3；Rz：0.1～25；电动轮廓仪系触针式仪器。

测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。

这是Ra值测量常用的方法。

或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz值。

此类仪器适用在计量室。

但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～0.8；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。

被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。

必要时还可将干涉条纹的峰谷拍照下来评定。

干涉法适用于精密加工的表面粗糙度测量。

适合在计量室使用而在现场工作中,我们用的多的是:样块比较法和电动轮廓检测法,样块比较法要求对粗糙度的敏感要求比较高,有些老师傅还是可以做到的,毕竟是凭经验和感觉去比较的,而电动轮廓检测法是靠仪器测量,这样测量出来的准确度就大大提高了,所以说,我们建议用电动轮廓检测法.用什么方法去检测1．比较法：将被测表面和表面粗糙度样板直接进行比较，多用于车间，评定表面粗糙度值较大的工件。
