第2章 电气工程图基本知识

(完整word版)CAD电气图及符号基本知识资料

0

CAD 经 典 教 程

——电气图基本知识

内容提要: (完整word版)CAD电气图及符号基本知识资料

1 本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容.

通过本章学习，应达到如下基本要求。

①掌握电气工程CAD制图规范。

②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。

③掌握电气技术中的文字符号和项目代号。

13。1电气工程CAD制图规范

电气工程设计部门设计、绘制图样,施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。

13。1.1图纸的幅面和格式

1．图纸的幅面

绘制图样时,图纸幅面尺寸应优先采用表13-1中规定的的基本幅面.

表13-1 图纸的基本幅面及图框尺寸 代号 B×L a c e mm

幅面

代号 A0 A1 A2 A3 A4

B×L 841×1189 594×841 420×594 297×420 210×297

a 25

c 10 5

e 20 10

其中：a、c、e为留边宽度。 图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。基本幅面共有五种，其尺寸关系如图1—1所示。

幅面代号的几何含义，实际上就是对0号幅面的对开次数。如A1中的“1",表示将全张纸（A0幅面）长边(完整word版)CAD电气图及符号基本知识资料

2 对折裁切一次所得的幅面；A4中的“4",表示将全张纸长边对折裁切四次所得的幅面，如图13—1所示。

必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。

《电气CAD工程实践技术》电子教案

第一章：电气CAD概述

1.1 电气CAD的概念与发展

1.2 电气CAD系统的组成与功能

1.3 电气CAD软件的选择与安装

1.4 电气CAD基本操作与界面熟悉

第二章：电气元件的绘制

2.1 电气元件的分类与识别

2.2 常用电气元件的绘制方法

2.3 特殊电气元件的绘制技巧

2.4 电气元件库的创建与使用

第三章：电气图的绘制

3.1 电气图的基本类型与特点

3.2 电气图的绘制步骤与方法

3.3 电气图的常见问题与解决办法

3.4 电气图的打印与输出

第四章：电气线路的设计与仿真

4.1 电气线路的设计原则与方法

4.2 电气线路的绘制与修改

4.3 电气线路的仿真与分析

4.4 电气线路的优化与改进

第五章：电气控制系统的设计与实施 5.1 电气控制系统的设计步骤与方法

5.2 电气控制系统的仿真与调试

5.3 电气控制系统的现场实施与验收

5.4 电气控制系统的设计案例分析

第六章：电气CAD的高级应用

6.1 电气CAD软件的高级功能

6.2 电气设计中的协同工作与数据共享

6.3 电气CAD在项目管理与协作中的作用

6.4 电气CAD与其他软件的集成应用

第七章：电气CAD的二次开发

7.1 电气CAD二次开发的意义与目的

7.2 电气CAD二次开发的基础知识

7.3 电气CAD二次开发的方法与步骤

7.4 电气CAD二次开发的应用案例

第八章：电气CAD工程实践案例分析

8.1 电气CAD在电气设计中的应用案例

8.2 电气CAD在电气工程管理中的应用案例

8.3 电气CAD在电气教学与培训中的应用案例

8.4 电气CAD在其他领域的应用案例

第九章：电气CAD的故障排查与维护

9.1 电气CAD软件的常见故障与排查方法

9.2 电气CAD软件的维护技巧与注意事项 9.3 电气CAD硬件设备的选择与维护

9.4 电气CAD系统的安全与数据保护

电气工程及其自动化专业导论作业指导书

第一章 绪论 ..................................................................................................................................... 2

1.1 电气工程及其自动化专业概述 ....................................................................................... 2

1.2 专业发展历程与趋势 ....................................................................................................... 3

1.2.1 发展历程 ....................................................................................................................... 3

1.2.2 发展趋势 ....................................................................................................................... 3

第二章 电气工程基础理论 ............................................................................................................. 4

2.1 电路理论基础 ................................................................................................................... 4

第一章

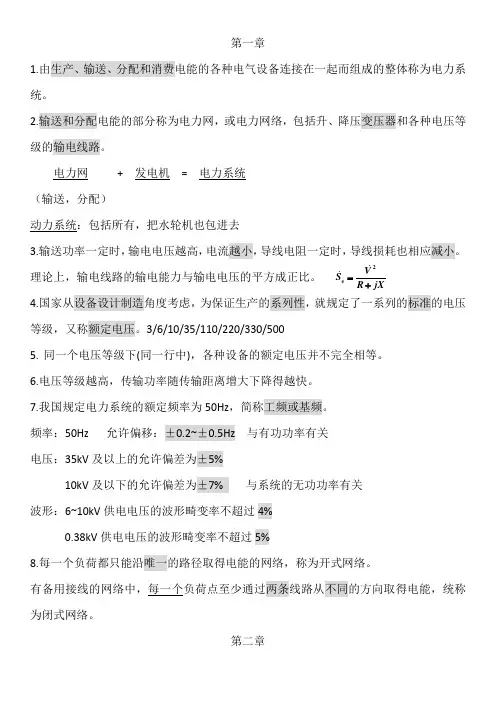

1.由生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。
