各类钻具组合

钻具组合一、钻柱组合1、钻具组合(钻具配合)：指组成一口井钻柱的各钻井工具的选择和连接。

2、下部钻具组合：指最下部一段钻柱的组成。

3、钻柱：是指自水龙头以下钻头以上钻具管串的总称。

由方钻杆、钻杆、钻铤、接头、扶正器等钻具所组成。

4、倒换钻具：下钻时，改变部分立根原先的下入顺序，以改变钻具的受力情况。

5、井下三器：指扶正器、减振器和震击器。

6、钻柱中和点：钻柱的总重量减去给钻头加压所用的那部分钻柱的重量，而形成一个即不受拉又不受压的位置，就叫钻柱的中和点。

二、主要钻具组合类型钻柱是联通地面与井下的枢纽。

不同的钻柱结构及在井下的受力状态，决定了钻头所受钻压的大小和方向。

如定向钻进或井斜较大时，钻头所受实际钻压比钻压表显示的数据要小，若钻柱组合中带有扶正器，实际钻压更小。

同时，由于扶正器与井壁的磨擦作用，使得钻头工作平稳性增强，有利于钻头的使用。

①(刚性)满眼钻具：由外径接近于钻头直径的多个稳定器和大尺寸钻铤组成的下部钻具组合。

用于防斜稳斜。

②塔式钻具：由直径不同的几种钻铤组成的上小下大的下部钻具组合。

用于防止井斜。

③钟摆钻具：在已斜井眼中，钻头以上，切点以下的一段钻铤犹如一个“钟摆”，钻头在这段钻铤的重力的横向分力——即钟摆力作用下，靠向并切削下侧井壁，从而起到减小井斜角的作用。

运用这个原理组合的下部钻具组合称钟摆钻具。

用于防斜和纠斜。

三、增、降、稳斜钻具组合1、降斜组合:类型L1 L2 强降斜组合9-27 /弱降斜组合0.8 18-272、增斜组合：类型L1 L2 L3 强增斜组合 1.0-1.8 / /中增斜组合 1.0-1.8 18-27 /弱增斜组合 1.0-1.8 9-18 93、稳斜组合:类型L1 L2 L3 L4 L5强稳斜组合0.8-1.2 4.5-6.0 9 9 9中稳斜组合 1.0-1.8 3-6 9-18 9-27 /弱稳斜组合 1.0-1.8 4.5 9 / /稳定器在钻具组合中的安放位置不同，钻具组合所表现的性质就不同，一般地将，近钻头稳定器离钻头越近，钻头的增斜力就越大，反之钻头的增斜力则越小。

（1）常规钻具组合。

钻头+配合接头+钻铤+配合接头+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

（2）满眼钻具组合。

钻头+1号钻头稳定器(1—3个)+短钻铤+2号稳定器(挡板)+无磁钻铤1。

2根+3号稳定器+大钻铤1根+4号稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

（3）钟摆钻具组合。

钻头+钻铤(易斜地层选用大钻铤或加重钻铤)+稳定器+钻铤+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

直井中所用钟摆钻具组合一般为钻头+钻铤1—3根+稳定器+钻铤+钻杆+方钻杆阀或方钻杆保护接头+方钻杆；吊打钻井的钻具组合一般为钻头+钻铤2柱+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

（4）塔式钻具组合。

钻头+大尺寸钻铤1柱+中尺寸钻铤2柱+小尺寸钻铤3柱+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

（5）定向井各井段钻具组合。

①造斜段钻具组合。

钻头+井下动力钻具+弯接头+无磁钻铤+钻铤+震击器+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

②增斜段钻具组合。

钻头+稳定器(挡板)+无磁钻铤1～2根+稳定器+钻铤1根+稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

③稳斜段钻具组合。

稳斜段采用满眼钻具组合。

④降斜段钻具组合。

钻头+无磁钻铤1。

2根+稳定器+钻铤1根+稳定器+钻铤1根+稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

⑤水平段钻具组合。

钻头+钻头稳定器+无磁钻铤1根+稳定器+无磁承压钻杆2根+斜坡钻杆+加重钻杆+随钻震击器+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。

（6）打捞钻具组合。

卡瓦打捞矛(简)、内外螺纹锥等打捞工具的钻具组合一般为打捞工具+安全接头+下击器+钻铤+钻杆。

随钻打捞工具的钻具组合一般为：钻头+随钻打捞杯(打捞篮)+钻铤1柱+钻杆。

磨铣工具的钻具组合为：磨鞋(铣鞋)+钻铤1柱+钻杆。

使用液压上击器的钻具组合为：打捞工具+安全接头+液压上击器+加速器+钻杆。

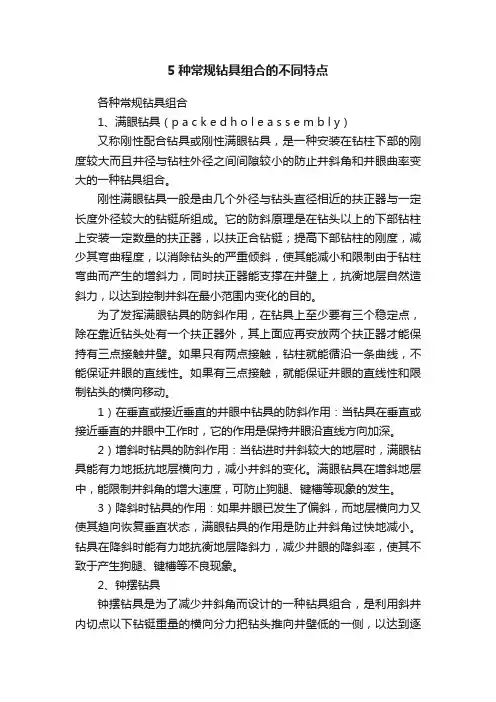

5种常规钻具组合的不同特点各种常规钻具组合1、满眼钻具（p a c k e d h o l e a s s e m b l y）又称刚性配合钻具或刚性满眼钻具，是一种安装在钻柱下部的刚度较大而且井径与钻柱外径之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。

刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组成。

它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在最小范围内变化的目的。

为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正器外，其上面应再安放两个扶正器才能保持有三点接触井壁。

如果只有两点接触，钻柱就能循沿一条曲线，不能保证井眼的直线性。

如果有三点接触，就能保证井眼的直线性和限制钻头的横向移动。

1）在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时，它的作用是保持井眼沿直线方向加深。

2）增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向力，减小井斜的变化。

满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键槽等现象的发生。

3）降斜时钻具的作用：如果井眼已发生了偏斜，而地层横向力又使其趋向恢复垂直状态，满眼钻具的作用是防止井斜角过快地减小。

钻具在降斜时能有力地抗衡地层降斜力，减少井眼的降斜率，使其不致于产生狗腿、键槽等不良现象。

2、钟摆钻具钟摆钻具是为了减少井斜角而设计的一种钻具组合，是利用斜井内切点以下钻铤重量的横向分力把钻头推向井壁低的一侧，以达到逐渐减小井斜的效果。

这个横向分力如钟摆一样，所以称之为“钟摆力”，运用这个原理组合的钻具称为钟摆钻具。

对于一定斜度的井眼来说，井斜角是一定的，因此增大降斜力的主要方法是增大切点以下的钻铤重量，其办法有二：一是使用大尺寸钻铤或加重钻铤。

钻具的识别、组成及组合
目录
• 钻具的识别 • 钻具的组成 • 钻具的组合 • 钻具的选择与使用 • 钻具的发展趋势
01
钻具的识别
钻具的种类
钻头
01
根据地层和钻井需求选择不同类型的钻头，如刮刀钻头、牙轮
钻头和金刚石钻头等。
钻柱
02
包括钻杆、钻铤和钻杆扶正器等，用于传递扭矩和承受钻压。
井口工具
03
钻杆的维护和保养对于保证钻 井安全和提高钻井效率具有重 要意义。
钻铤
钻铤是用于增加钻柱刚性和提供一定重量的工具，通常 由厚壁钢管制成。
在深井和超深井钻井中，钻铤的使用更加重要，可以提 高钻柱的整体刚性和稳定性。
钻铤的重量和尺寸根据实际需要选择，其表面通常经过 防腐处理。
在使用过程中，应定期检查钻铤的磨损和腐蚀情况，及 时更换损坏的钻铤。
使用前应对钻具进行质量检查，包括外观、尺寸和性能等方 面的检测，以确保其符合标准和要求。
02
钻具的组成
钻头
钻头是钻具中最重要的组成 部分，负责破碎岩石，形成
井眼。
1
钻头有多种类型，如刮刀钻 头、牙轮钻头和金刚石钻头 等，根据地层特性和钻井要
求选择合适的钻头。
钻头的质量和性能直接影响 到钻井效率、钻井成本和井 身质量。
对钻具进行清洗、润滑、 保养和维修，延长其使
用寿命。
合理存放钻具，避免潮 湿、腐蚀和碰撞，保持
其性能稳定。
05
钻具的发展趋势
高强度钻具的发展
高强度钻具能够承受更高的钻压和扭矩，提高钻井效率，减少钻具磨损和损坏。
高强度钻具的发展主要依赖于材料科学的进步，如高强度钢材、合金钢等材料的研 发和应用。
高强度钻具的应用范围不断扩大，不仅用于石油和天然气钻井，还可用于地热井、 水井等领域的钻井作业。

各种常规钻具组合 1、满眼钻具（packedholeassembly） 又称刚性配合钻具或刚性满眼钻具，是一种安装在钻柱下部的刚度较大而且井径与钻柱外径 之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。 刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组 成。它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高 下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯 曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在 最小范围内变化的目的。 为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正 器外，其上面应再安放两个扶正器才能保持有三点接触井壁。如果只有两点接触，钻柱就能 循沿一条曲线，不能保证井眼的直线性。如果有三点接触，就能保证井眼的直线性和限制钻 头的横向移动。 1）在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时， 它的作用是保持井眼沿直线方向加深。 2）增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向 力，减小井斜的变化。满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键 槽等现象的发生。 3）降斜时钻具的作用：如果井眼已发生了偏斜，而地层横向力又使其趋向恢复垂直状态， 满眼钻具的作用是防止井斜角过快地减小。钻具在降斜时能有力地抗衡地层降斜力，减少井 眼的降斜率，使其不致于产生狗腿、键槽等不良现象。 2、钟摆钻具 钟摆钻具是为了减少井斜角而设计的一种钻具组合，是利用斜井内切点以下钻铤重量的横向 分力把钻头推向井壁低的一侧，以达到逐渐减小井斜的效果。这个横向分力如钟摆一样，所 以称之为“钟摆力”，运用这个原理组合的钻具称为钟摆钻具。 对于一定斜度的井眼来说，井斜角是一定的，因此增大降斜力的主要方法是增大切点以下的 钻铤重量，其办法有二：一是使用大尺寸钻铤或加重钻铤。显然在同一钻压下，大尺寸钻铤 不易被压弯，并且切点位置高，因而切点以下钻铤长度 L大，有利于增大降斜力。二是在比 切点略高的位置上，安装一个扶正器，以提高切点位置，增大其下部钻铤重量，使降斜力增 大。除此之外，扶正器对其下部钻铤还起到扶正作用，因而可减少钻头倾斜角，限制增斜力 的增大。当然最理想的办法是采用大尺寸钻铤加扶正器，这样组成的钻具不仅钟摆的长度大， 而且重量也大，其降斜效果更好。 3、塔式钻具 塔式钻具就是在钻头之上，使用几段直径自下而上逐渐减小，形如塔状的钻铤组合。钻铤应 不少于 12根；这种防斜钻具的特点就是底部钻铤重量大，刚度大，整个钻铤柱的重心低， 稳定性好。能产生较大的钟摆减斜力。在松软地层，井径易扩大，对于扶正器满眼钻具或扶 正器钟摆钻具，由于其井径与扶正器间隙值大，防斜效果差。使用塔式钻具则能得到满意的 效果。此外，塔式钻具还有结构简单，使用方便，不需要进行扶正器位置计算的优点，也不 存在扶正器、方钻铤的磨损及修复等问题，但塔式钻具也存在底部间隙小，易卡钻，钻铤尺 寸多，操作部方便等不足。 塔式钻具防斜效果的好坏，取决于钻具的塔式组合。要求组合的重心低、底部钻铤直径大、 整个钻铤重量大、每一级钻铤尺寸差值小。 4、螺杆钻具组合 螺杆钻具由四个部件组成,从上至下依次是旁通阀、马达、万向轴、传动轴组成。螺杆钻具

常用钻具组合集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#一、常规钻井（直井）钻具组合：BIT钻头；DC钻铤；SDC 螺旋钻铤；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器；1、塔式钻具组合：Φ×0.50m+Φ229mmDC×27.24m +Φ203mmDC×54.94m+Φ165mmDC×54.51m+ΦΦ×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165mmDC×81.83m+ΦФ×0.32m+Ф×9.50m+Ф229mmDC×45.40m+Ф203mmDC×73.13m+Ф165mmDC×81.8 3m+ФΦ×0.30m+Φ229mm SJ×6.62m+Ф229mmDC×53.94m+Ф203mmDC×81.75m+Ф165m mDC×81.83m+Ф钻头FX1951X0.44 m（Φ311.1mm）＋ 6A10/630×0.61 m＋9″钻铤×52.17m（6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤×79.88m （9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱Φ×0.25m+430/4A10+Ф165mmSDC×161.56m+4A11/410+Ф165mmDJ×8.81m+411/4 A10＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱2、钟摆钻具组合：Φ×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×18.24m+730/NC61公+26″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+26″LF +731/NC56母+Φ203 mmDC×94.94m+410/NC56公+Φ+顶驱Φ×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m+171/2″LF+Φ22 9mmSDC×9.24m+171/2″LF +NC61公/NC56母+Φ203mmDC×121.94m+8″随震+8″DC×18.94m+410/NC56公+Φ127mmH WOP×141.94m +Φ+顶驱Φ×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82m+Φ203mmDC×9.10m+Φ308 mmLF×1.51m+Φ229mmDC×27.32m+203mmDC×73.13m+Φ178mmDC×81.83m+Φ+顶驱Φ×0.50m+630/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m +NC61公/NC56母+121/4″LF + NC56公/ NC61母+Φ229mm SDC×9.24m +NC61公/NC56母+121/4″L F+Φ203mmDC×121.94m+8″随震+8″SDC×27.94m+410/NC56公+Φ×141.94m +Φ+顶驱Φ×0.50m+630/731+95/8″LZ+Φ229mmSJ×18.64m+ 121/4″LF ++Φ229mm SDC ×9.24m +121/4″LF+Φ203mmDC×148.94m+410/NC56公+Φ×141.94m +Φ+顶驱Φ×0.33m+Φ172mmLZ×8.55m+Φ165mmSDC×1.39m+Φ165mmSDC×1.39m+Φ214mmS TB×1.38m+Φ165mmDC× 236.14m+Φ×141.94m +Φ+顶驱3、满眼钻具组合：Φ×0.30m+121/4″LF +NC56公/ NC61母+Φ229mmSJ×9.24m+NC61公/NC56母+121/4″LF + NC56公/ NC61母+Φ229mm SDC×18.24m+NC61公/NC56母+121/4″L F+Φ203mmDC×121.94m+8″随震+8″SDC×18.94m+410/NC56公+Φ×141.94m +Φ+顶驱Φ215.9mm牙轮BIT×0.24m+Φ190mm LB×1.10m+Φ214mmSTB×1.39m+Ф165mm SDC ×1.39m+Φ214mmSTB×1.40m+Ф165mm DC×8.53m+Φ214mmSTB×1.39m+Φ165mm SJ×5.08 m+Ф165mm DC×244.63m+Φ×141.94m +Φ+顶驱Φ215.9mm牙轮BIT×0.24m+Φ214mmLF×1.49m+Ф165mmSDC×1.39m+Φ214mmLF×1.40m+Ф165mmDC×8.53m+Φ214mmLF×1.39m+Φ165mm SJ×5.08m+Ф165mmDC×244.63m+Φ×141.94m +Φ+顶驱Φ215.9mm牙轮BIT×0.25m+Φ214mmSTB×1.50m+Ф165mmSDC×1.38m+Φ214mmSTB ×1.40m+Ф165mmDC×8.81m+Φ214mmSTB×1.40m+Ф165mm SJ×6.11m+Ф165mmDC×229.2 2m+Φ×141.94m +Φ+顶驱二、定向井（水平井）钻具组合：1、直井段钻具组合：采用塔式钻具组合、钟摆钻具组合、满眼钻具组合。

钻具组合
Φ215.9mm牙轮钻头+Φ172mm 螺杆+2°弯接头+Φ165mm 无磁钻铤1根+Φ165mmMWD无磁短节+Φ165mm无磁+Φ127mm加重12柱+Φ127mm钻杆……钻井参数：
钻压：0~20KN 2：排量：25~35 L/S3、泵压：12~16MPa 注意事项：
1、钻具紧好丝扣，涂好丝扣油。

2、下钻注意控制速度，每30柱灌一次泥浆，下钻到底，
先探水泥塞面，再钻水泥塞至井深3388m，试压（静压
50KN，能稳定后，逐渐加大至100KN，水泥塞不下移）合格增斜侧钻。

3、在钻塞时取一包水泥样品，在侧钻过程中每0.5m取一
次砂样，看砂样含量达到100％后，并逐渐恢复正常钻
压钻进。

4、钻进时，严格按要求均匀送钻、严格控制好钻压。

严禁
多加压。

5、遇到井下异常情况及时汇报，及时处理。

钻采院冀东项目组
2006年10月24日。

定向井工程师培训系列之五
--定向井常用钻具组合--
陈秋炎 200908 新疆
一
定向井常用钻具组合的分类 定向井常用钻具组合的分类 常规钻具组合 导向钻具组合 旋转导向钻具组合
二
三
四
一、定向井常用钻具组合的分类
一、常规钻具组合 造斜钻具组合 斜向器（也叫变向器）造斜 井下马达造斜 增斜钻具组合 稳斜钻具组合 降斜钻具组合 二、导向钻具组合 三、旋转导向钻具组合


二、常规钻具组合－增斜钻具组合

常用增斜钻具组合为：钻头十近钻头扶正器十非磁钻铤十钻铤（非磁钻 铤和钻铤的总长度为18～30米之间）十扶正器十钻铤（10米）十扶正 器十钻铤十随钻震击器十加重钻杆十钻杆（见图9－10，从下至上，增 斜效果越来越强。图中UG是指尺寸不足的扶正器）
二、常规钻具组合－增斜钻具组合

施工注意事项： 1．按设计钻井参数钻进，均匀送钻，使井眼曲率变化平缓。 2．每钻进25～50米测量一次，掌握井斜、方位的变化趋势，随时跟踪轨迹走 向。如果增斜率不能满足设计要求，应及时采取措施： （1）调整钻压改变增斜率。增加钻压可使增斜率增大，减小钻压，则使增斜 率降低。 （2）更换钻具组合，改变近钻头扶正器与相邻扶正器之间的距离。改变的范 围为10～30米，距离越短，增斜率越低，距离越长，增斜率越高； （3）改变近钻头扶正器与相邻扶正器之间的钻铤刚性，刚性越高，增斜率越 低；刚性越低，增斜度越高。 （4）钻头底部距近钻头扶正器翼片中部的距离为0.7～1.2米。 3．如果增斜率比设计值稍低（1.5°／30米以内），可采用强行增斜法。 （1）接单根后，开泵至设计排量，慢慢加压至设计钻压的75％左右； （2）转动转盘至设计转速，同时逐步增加钻压至允许的最大钻压； （3）钻完一个单根时，马上停转盘，钻压不回零，上提钻具。 （4）划眼时，井底的最后2米左右不划眼。 采用强行增斜法要注意：一是当前钻进的转盘扭矩不应过大；二是启动转盘时， 要保持钻压达到预定的数值；三是整个井下钻具各组件质量应合格；四是采用 这种特殊方法只能达到微增效果（增斜率可提高1.2°／30米左右——经验数 据）。

钻具组合一、13-3/8″井眼钻具组合:1、导管:钻具组合:Ф660mm钻头+Ф203.2mm钻铤*2根+Ф127mm钻杆2、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.3、二开直井段:钻具组合:Ф311.15mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*8根+Ф177.8mm 钻铤*3根+127.0mm钻杆钻进参数: 160~180kN, 65r/min, 48L/S, 控制井斜,否则吊打钻进.4、二开造斜段:0-50度钻具组合:Ф311.15mm钻头+Ф196.9mm1°30′单弯动力钻具+定向接头+Ф177.8mm无磁钻铤*1根Ф177.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：38L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 25度/100米., (Ф196.9mm1°45′单弯造斜率35度/100米. )5、二开稳斜段:(井斜小于50度)钻具组合:Ф311.15mm钻头+Ф311mm近钻头扶正器*1只+Ф203.2mm短钻铤*1根+φ310 mm 钻柱扶正器*1只+Ф203.2mm无磁钻铤*1根+Ф310mm钻柱扶正器*1只+φ196mm随钻震击器+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 48L/S,说明: 该组合可连接第四只扶正器.6、二开第二造斜段:钻具组合:Ф311.15mm钻头+Ф197mm1°45′单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：36L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为35度/100米.3、该组合可用于单增剖面.7、二开水平段(稳斜段):钻具组合:Ф311.15mm钻头+Ф311mm近钻头扶正器*1只+Ф203.2mm短钻铤*1根+φ311 mm 钻柱扶正器*1只+Ф127mm无磁乘压钻杆*2根+Ф127mm斜坡钻杆*15根+φ127.0mm加重钻杆*10根+φ196mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 48L/S,特别说明: 以上组合适用于胜利油田2000米以内井深.1、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.2、二开直井段:钻具组合:Ф244.5mm钻头+Ф177.8mm无磁钻铤*1根+Ф177.8mm钻铤*8根+Ф127.0mm 钻杆.钻进参数: 140~160kN, 65r/min, 45L/S, 控制井斜,否则吊打钻进.3、二开第一造斜段:0-45度钻具组合:Ф244.5mm钻头+Ф171.5mm1°30′单弯动力钻具+定向接头+Ф158.8mm无磁钻铤*1根Ф158.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 30度/100米., (Ф171.5mm1°45′单弯造斜率33度/100米. )4、二开第二造(增)斜段:(井斜小于90度)钻具组合:Ф244.5mm钻头+Ф244mm近钻头扶正器*1只+Ф158.8mm无磁钻铤*1根+φ177.8mm无磁钻铤*1根+Ф244mm钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 40L/S,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为12度/100米.5、二开第三造斜段:钻具组合:Ф244.5mm钻头+Ф171.5mm1°45′单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为33度/100米.3、该组合可用于单增剖面.6、二开井段通井:钻具组合:Ф244.5mm钻头+钻头扶正器*1只+φ127.mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆6、水平段:钻具组合:Ф244.5mm钻头+Ф244mm近钻头扶正器*1只+Ф177.8mm无磁钻铤*1根+Ф244mm钻柱扶正器*1只+φ127.mm无磁乘压钻杆*2根φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：120~140kN, 65r/min, 40L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.特别说明: 以上组合适用于胜利油田2000米以内井深.1、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.2、二开直井段:钻具组合:Ф311.15mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*8根+Ф177.8mm 钻铤*3根+127.0mm钻杆钻进参数: 140~160kN, 65r/min, 48L/S, 控制井斜,否则吊打钻进.3、三开直井段:钻具组合:Ф215.9mm钻头+Ф177.8mm无磁钻铤*1根+Ф177.8mm钻铤*2根+Ф158.8mm 钻铤*9根+127.0mm钻杆钻进参数: 140~160kN, 65r/min, 32L/S, 控制井斜,否则吊打钻进.<40kn,4、三开第一造斜段:0-45度钻具组合:Ф2159mm钻头+Ф165mm1°30′单弯动力钻具+定向接头+Ф158.8mm无磁钻铤*1根Ф158.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：32L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 30度/100米.,5、三开第二造(增)斜段:(井斜小于90度)钻具组合:Ф215.9mm钻头+Ф215.0mm近钻头扶正器*1只+Ф158.8mm无磁钻铤*1根+φ158.8mm无磁钻铤*1根+Ф214mm钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：140~180kN, 65r/min, 35L/S,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为12度/100米.(在井斜45度的基础上)6、三开第三造斜段:钻具组合:Ф215.9mm钻头+Ф165.mm1°45′单弯动力钻具+定向接头+Ф159mm无磁钻铤*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为33度/100米.3、该组合可用于单增剖面.7、三开稳斜段:井斜大于80度钻具组合:Ф215.9mm钻头+Ф215mm近钻头扶正器*1只+Ф159mm无磁钻铤*1根+Ф214mm 钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：140~180kN, 65r/min, 35L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.8、三开降斜段:钻具组合:Ф215.9mm钻头+Ф165mm1°单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：32L/S 泵压10~13Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为19度/100米.9、三开井段通井:钻具组合:Ф215.9mm钻头+φ127.mm无磁承压钻杆*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆10、水平段:钻具组合:Ф215.9mm钻头+Ф215mm近钻头扶正器*1只+Ф159mm无磁钻铤*6m+Ф214mm钻柱扶正器*1只+φ127.mm无磁乘压钻杆*2根φ127.0mm斜坡钻杆*40根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：100~120kN, 45r/min, 35L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.特别说明: 以上组合适用于胜利油田3000米水平井阶梯剖面.。

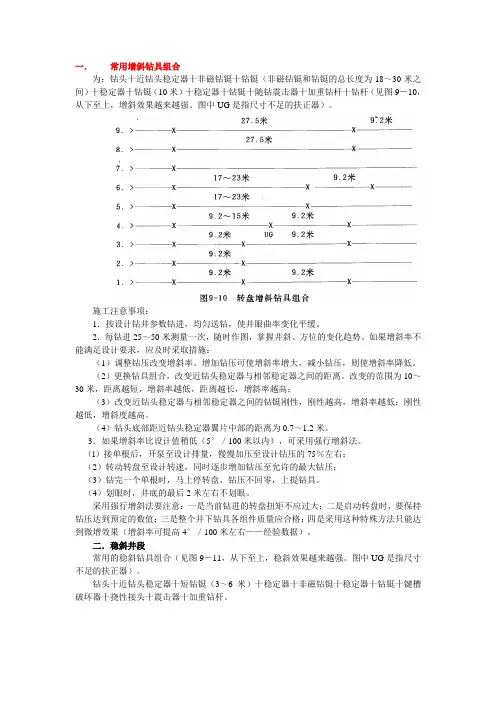

一．常用增斜钻具组合为：钻头十近钻头稳定器十非磁钻铤十钻铤（非磁钻铤和钻铤的总长度为18～30米之间）十稳定器十钻铤（10米）十稳定器十钻铤十随钻震击器十加重钻杆十钻杆（见图9－10，从下至上，增斜效果越来越强。

图中UG是指尺寸不足的扶正器）。

施工注意事项：1．按设计钻井参数钻进，均匀送钻，使井眼曲率变化平缓。

2．每钻进25～50米测量一次，随时作图，掌握井斜、方位的变化趋势。

如果增斜率不能满足设计要求，应及时采取措施：（1）调整钻压改变增斜率。

增加钻压可使增斜率增大，减小钻压，则使增斜率降低。

（2）更换钻具组合，改变近钻头稳定器与相邻稳定器之间的距离。

改变的范围为10～30米，距离越短，增斜率越低，距离越长，增斜率越高；（3）改变近钻头稳定器与相邻稳定器之间的钻铤刚性，刚性越高，增斜率越低；刚性越低，增斜度越高。

（4）钻头底部距近钻头稳定器翼片中部的距离为0.7～1.2米。

3．如果增斜率比设计值稍低（5°／100米以内），可采用强行增斜法。

（l）接单根后，开泵至设计排量，慢慢加压至设计钻压的75％左右；（2）转动转盘至设计转速，同时逐步增加钻压至允许的最大钻压；（3）钻完一个单根时，马上停转盘，钻压不回零，上提钻具。

（4）划眼时，井底的最后2米左右不划眼。

采用强行增斜法要注意：一是当前钻进的转盘扭矩不应过大；二是启动转盘时，要保持钻压达到预定的数值；三是整个井下钻具各组件质量应合格；四是采用这种特殊方法只能达到微增效果（增斜率可提高4°／100米左右——经验数据）。

二．稳斜井段常用的稳斜钻具组合（见图9－11，从下至上，稳斜效果越来越强。

图中UG是指尺寸不足的扶正器）。

钻头十近钻头稳定器十短钻铤（3～6米）十稳定器十非磁钻铤十稳定器十钻铤十键槽破坏器十挠性接头十震击器十加重钻杆。

施工措施：l．造斜或增斜结束后，下入第一趟稳斜钻具时，从造斜点开始要慢慢下钻。

尤其是在软地层、高造斜率的情况下，容易遇阻，并可能产生新井眼，必须注意：（1）下钻遇阻时，活动钻具3～5次，切勿“压死”钻具；（2）开泵，慢慢下放2～3次。

一、钻具扣型简介
钻铤、钻杆扣型
钻铤、钻杆（包括加重钻杆），一般上端为母扣，下端为公扣，塔里木 常用钻铤、钻杆一般为NC扣，如表3、表4：
表3 钻铤扣型表
钻铤尺寸 88.9 104.8 120.7 127 158.8 177.8 196.9 203.2 228.6 279.4
NC扣代号 NC26 NC31 NC35 NC38 NC46 NC50 NC56 NC56 NC61 NC77 表4 钻杆扣型表
丝扣基面圆直径长度的数 值（in）的第一位数字
National Coarse Thread 国家标准粗牙螺纹
一、钻具扣型简介
钻头、螺杆扣型
钻头扣型一般为旧API正规扣，公扣，塔里木常用尺寸的钻头扣型如表1， 螺杆一般上下端均为旧API正规扣，母扣，塔里木常用尺寸的螺杆扣型如表2。
表1 钻头扣型表
尺寸 101.6 114.3 149.2 152.4 168.3 215.9 241.3 311.2 333.4 406.6 444.5 660.8
120.7 NC35
158.8 NC46
178.8 NC50
203.2 NC56
8"高峰随钻震击器尺寸示意图 8“高峰挠性接头尺寸示意图
二、钻具配合的原则
钻具丝扣配合三原则： ➢ 丝扣类型相同，数字扣配数字扣，一般不能配旧API扣，否则需要配合接头。 ➢ 丝扣尺寸相同，否则需要大小扣转换接头； ➢ 公母扣配合，否则需要双母或双公转换接头。
上母扣（也有公扣） NC61
下母扣 730
此头朝下接钻头
9″高峰双向减震器尺寸示意图（上公下母）
一、钻具扣型简介
随钻震击器扣型
塔里木常用随钻震击器有哈里伯顿和高峰两种，其扣型如表8、表9，随 钻震击器已数字扣化，一般与其上连接的相同尺寸的钻铤扣型一致。

定向井常用钻具组合1、钻表层：311.1mm钻头+590*410配合接头（承托环）+165mm无磁钻铤1根+159mm钻铤2根+114mm钻杆。

钻压10-40T（吨）；排量30L/S（升/秒）；转速60-80r/min（转/分钟）。

2、二开直井段：215.9mm钻头+430*410配合接头（承托环）+165mm无磁钻铤1根+159mm钻铤1根+214mm稳定器+159mm钻铤6根+114mm钻杆。

钻压60-80KN（千牛）；排量30L/S（升/秒）；转速60-80r/min（转/分钟）。

3、二开定向段：215.9mm钻头+[165mm直马达+165mm弯接头（1.5。

-2.25。

）]（或者1.25。

165mm单弯马达）+165mm无磁钻铤1根+159mm钻铤2-8根+114mm钻杆。

钻压20-80KN（千牛）；排量22-28L/S（升/秒）。

4、二开增斜段：215.9mm钻头+214mm双母稳定器（承托环）+165mm无磁钻铤1根+159mm钻铤2根+214mm稳定器+159mm钻铤14根+114mm钻杆。

钻压120-160KN（千牛）；排量28-30L/S（升/秒）；转速60-80r/min（转/分钟）。

5、二开稳斜段：215.9mm钻头+214mm双母稳定器+159mm短钻铤+214mm稳定器（承托环）+165mm无磁钻铤1根+214mm稳定器+159mm钻铤10-16根+114mm钻杆。

钻压120-160KN（千牛）；排量28-30L/S（升/秒）；转速60-80r/min（转/分钟）。

6、二开降斜段：215.9mm钻头+430*410配合接头（承托环）+165mm无磁钻铤1根+159mm钻铤1根+214mm稳定器+159mm钻铤8根+114mm钻杆。

钻压60-80KN（千牛）；排量30L/S（升/秒）；转速60-80r/min（转/分钟）。

以上是濮城区块及同类型井设计以下是文72块区及同类型井设计一、井身结构二、钻头及钻井参数1、沙二及沙三地层使用大港或川石产高效PDC。

2、表中钻井参数可根据具体情况调整。

三、钻具组合注：表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。

造斜钻具的螺杆类型或弯接头度数根据具体情况确定。

311.14mm井眼造斜钻具组合根据具体情况而定。

古云区块及同类型井设计一、井身结构二、钻头及钻井参数注：1、东营及沙一地层使用普通PDC，沙二及沙三地层使用大港或川石产高效PDC。

2、表中钻井参数可根据具体情况调整。

三、钻具组合注：表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。

造斜钻具的螺杆类型或弯接头度数根据具体情况确定。

文92块及同类型井设计一、井身结构注：部分井二开设计311.1mm钻进1250m。

二、钻头及钻井参数注：1、使用大港或川石产高效PDC。

2、表中钻井参数可根据具体情况调整。

三、钻具组合文13、文203区块及同类型井设计一、井身结构二、钻头及钻井参数注：1、本区块使用川石或川克产高效PDC。

2、表中钻井参数可根据具体情况调整。

三、钻具组合注：1、表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。

造斜钻具的螺杆类型或弯接头度数根据具体情况确定。

2、二开大井眼定向钻具组合根据具体情况而定。

四、重点提示文33块区及同类型井设计一、井身结构二、钻头及钻井参数注：1、东营及沙一地层使用普通PDC，沙二及沙三地层使用大港或川石产高效PDC。

2、表中钻井参数可根据具体情况调整。

三、钻具组合注：表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。

造斜钻具的螺杆类型或弯接头度数根据具体情况确定。

文184块及同类型井设计一、井身结构。

常用钻具组合钻具组合：一、常规钻井（直井）钻具组合：BIT钻头；DC钻鋌；SDC 螺旋钻鋌；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP 加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器；1、塔式钻具组合：Φ444.5mmBIT×0.50m+Φ229mmDC×27.24m+Φ203mmDC×54.94m+Φ165mmDC×54. 51m+Φ139.7mmDP Φ311.1mmBIT×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165mmDC×81.83 m+Φ139.7mmDPФ311.1mmBIT×0.32m+Ф244.5mmLZ×9.50m+Ф229mmDC×45.40m+Ф203mmDC×73.13m+Ф165mmDC×81.83m+Ф139.7mmDPΦ311.1mmBIT×0.30m+Φ229mmSJ×6.62m+Ф229mmDC×53.94m+Ф203mmDC×81.75m+Ф165mmDC×81.83m+Ф139.7mmDP钻头FX1951X0.44 m（Φ311.1mm）＋6A10/630×0.61 m＋9″钻铤×52.17m（6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱Φ215.9mmBIT×0.25m+430/4A10+Ф165mmSDC×161.56m+ 4A11/410+Ф165mmDJ×8.8 1m+411/4A10＋61/2″钻铤×79.88m （9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱2、钟摆钻具组合：Φ660.4mmP2×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×18.24m+730/ NC61公+26″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+26″LF +731/NC56母+Φ203mmDC×94.94m+410/NC56公+Φ139.7mmDP+顶驱Φ444.5mmGA114×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m+17 1/2″LF+Φ229mmSDC×9.24m+171/2″LF +NC61公/NC56母+Φ203mmDC×121.94m+8″随震+8″DC×18.94m+410/NC56公+Φ127mmH WOP×141.94m +Φ139.7mmDP+顶驱Φ311.1mmBIT×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82 m+Φ203mmDC×9.10m+Φ308mmLF×1.51m+Φ229mmDC×27.32m+203mmDC×73.1 3m+Φ178mmDC×81.83m+Φ139.7mmDP+顶驱Φ311.1mmDB535Z×0.50m+630/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m +NC61公/NC56母+121/4″LF + NC56公/ NC61母+Φ229mm SDC×9.2 4m +NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×27.94 m+410/NC56公+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ311.1mmDB535FG2×0.50m+630/731+95/8″LZ+Φ229mm SJ×18.64m+ 121 /4″LF ++Φ229mm SDC×9.24m +121/4″LF+Φ203mmDC×148.94m+410/NC56公+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mmBIT×0.33m+Φ172mmLZ×8.55m+Φ165mmSDC×1.39m+Φ165mmSDC×1.39m+Φ214mmSTB×1.38m+Φ165mmDC×236.14m+Φ139.7mmHWOP×141.94 m +Φ139.7mmDP+顶驱3、满眼钻具组合：Φ311.1mmH136×0.30m+121/4″LF +NC56公/ NC61母+Φ229mmSJ×9. 24m+NC61公/NC56母+121/4″LF + NC56公/ NC61母+Φ229mm SDC×18.24m+ NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×18.94m+410/NC56公+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.24m+Φ190mmLB×1.10m+Φ214mmSTB×1.39m+Ф165mmSDC×1.39m+Φ214mmSTB×1.40m+Ф165mmDC×8.53m+Φ214mmSTB×1.39m+Φ165mmSJ×5.08m+Ф165mmDC×244.63m+Φ139.7mmHW OP×141.94m +Φ139.7m mDP+顶驱Φ215.9mm牙轮BIT×0.24m+Φ214mmLF×1.49m+Ф165mmSDC×1.39m+Φ214mmLF×1.40m+Ф165mmDC×8.53m+Φ214mmLF×1.39m+Φ165 mmSJ×5.08m+Ф165mmDC×244.63m+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.25m+Φ214mmSTB×1.50m+Ф165mmSDC×1.38m+Φ214mmSTB×1.40m+Ф165mmDC×8.81m+Φ214mmSTB×1.40m+Ф165mmSJ×6.11m+Ф165mmDC×229.22m+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱二、定向井（水平井）钻具组合：1、直井段钻具组合：采用塔式钻具组合、钟摆钻具组合、满眼钻具组合。

一、直井下部钻具组合设计方法(一)钻铤尺寸及重量的确定1.钻铤尺寸的确定(1)为保证套管能顺利下入井内，钻柱中最下段（一般不应少于一立柱）钻铤应有足够大的外径，推荐按表1选配。

表1：与钻头直径对应的推荐钻铤外径钻头直径钻铤外径142.9～152.4 104.7～120.6158.8～171.4 120.6，127.0190.5～200.0 127.0～158.8212.7～222.2 158.8～171.4241.3～250.8 177.8～203.2269.9 177.8～228.6311.2 228.6～254.0374.6 228.6～254.0444.5 228.6～279.4508.0～660.4 254.0～279.4(2)钻铤柱中最大钻铤外径应保证在打捞作业中能够套铣。

(3)在大于190.5mm的井眼中,应采用复合(塔式)钻铤结构(包括加重钻杆)，相邻两段钻铤的外径差一般不应大于25.4mm。

最上一段钻铤的外径不应小于所连接的钻杆接头外径。

每段长度不应少于一立柱。

(4)钻具组合的刚度应大于所下套管的刚度。

2.钻铤重量的确定：根据设计的最大钻压计算确定所需钻铤的总重量,然后确定各种尺寸钻铤的长度,以确保中性点始终处于钻铤柱上，所需钻铤的总重量可按式(1)计算：Wc= PmaxKs/K f (1)其中：K f=1-ρm/ρs式中：Wc——所需钻铤的总重力，kN；Pmax——设计的最大钻压，kN；Ks——安全系数，一般条件下取1.25，当钻铤柱中加钻具减振器时，取1.15；K f——钻井液浮力减轻系数；ρm——钻井液密度，g/cm3；ρs——钻铤钢材密度，g/cm3。

(二)钟摆钻具组合设计1.无稳定器钟摆钻具组合设计：为了获得较大的钟摆降斜力,最下端1～2柱钻铤应尽可能采用大尺寸厚壁钻铤。

2.单稳定器钟摆钻具组合设计(1)稳定器安放高度的设计原则：a.在保证稳定器以下钻铤在纵横载荷作用下产生弯曲变形的最大挠度处不与井壁接触的前提下,尽可能高地安放稳定器。

常用钻具组合一、常规钻井（直井）钻具组合：BIT钻头；DC钻铤；SDC 螺旋钻铤；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器；1、塔式钻具组合：Φ444.5mmBIT×0.50m+Φ229mmDC×27.24m+Φ203mmDC×54.94m+Φ165mmDC×54. 51m+Φ139.7mmDP Φ311.1mmBIT×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165mmDC×81.83 m+Φ139.7mmDPФ311.1mmBIT×0.32m+Ф244.5mmLZ×9.50m+Ф229mmDC×45.40m+Ф203mmDC×73.13m+Ф165mmDC×81.83m+Ф139.7mmDPΦ311.1mmBIT×0.30m+Φ229mmSJ×6.62m+Ф229mmDC×53.94m+Ф203mmDC×81.75m+Ф165mmDC×81.83m+Ф139.7mmDP钻头FX1951X0.44 m（Φ311.1mm）＋6A10/630×0.61 m＋9″钻铤×52.17m（6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱Φ215.9mmBIT×0.25m+430/4A10+Ф165mmSDC×161.56m+4A1 1/410+Ф165mmDJ×8.8 1m+411/4A10＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱2、钟摆钻具组合：Φ660.4mmP2×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×18.24m+730 /NC61公+26″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+26″LF +731/NC56母+Φ203mmDC×94.94m+410/NC56公+Φ139.7mmDP+顶驱Φ444.5mmGA114×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m+1 71/2″LF+Φ229mmSDC×9.24m+171/2″LF +NC61公/NC56母+Φ203mmDC×121.94m+ 8″随震+8″DC×18.94m+410/NC56公+Φ127mmH WOP×141.94m +Φ139.7mmDP+顶驱Φ311.1mmBIT×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82 m+Φ203mmDC×9.10m+Φ308mmLF×1.51m+Φ229mmDC×27.32m+203mmDC×73.1 3m+Φ178mmDC×81.83m+Φ139. 7mmDP+顶驱Φ311.1mmDB535Z×0.50m+630/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m +NC61公/NC56母+121/4″LF + NC56 公/ NC61母+Φ229mm SDC×9.24m +NC61公/NC5 6母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×27.94m+410/NC56公+Φ139.7 mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ311.1mmDB535FG2×0.50m+630/731+95/8″LZ+Φ229mm SJ×18.64m+ 121/4″LF++Φ229mm SDC×9.24m +121/4″LF+Φ203mmDC×148.94m+410/NC56公+Φ139.7mmHWO P×141.94m +Φ139.7mmDP+顶驱Φ215.9mmBIT×0.33m+Φ172mmLZ×8.55m+Φ165mmSDC×1.39m+Φ165mmSDC×1.39m+Φ214mmSTB×1.38m+Φ165mmDC×236.14m+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱3、满眼钻具组合：Φ311.1mmH136×0.30m+121/4″LF +NC56 公/ NC61母+Φ229mmSJ×9.24m+NC 61公/NC56母+121/4″LF + NC56 公/ NC61母+Φ229mm SDC×18.24m+NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×18.94m+410/NC56公+Φ139.7mmH WOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.24m+Φ190mm LB×1.10m+Φ214mmSTB×1.39m+Ф165mm SDC ×1.39m+Φ214mmSTB×1.40m+Ф165mmDC×8.53m+Φ214mmSTB×1.39m+Φ165mm SJ×5.08 m+Ф165mm DC×244.63m+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.24m+Φ214mmLF×1.49m+Ф165mmSDC×1.39m+Φ214m mLF×1.40m+Ф165mmDC×8.53m+Φ214mmLF×1.39m+Φ165m mSJ×5.08m+Ф165mmDC×244.63m+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.25m+Φ214mmSTB×1.50m+Ф165mmSDC×1.38m+Φ214 mmSTB×1.40m+Ф165mmDC×8.81m+Φ214mmSTB×1.40m+Ф165mm SJ×6.11m+Ф165mmDC×229.2 2m+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱二、定向井（水平井）钻具组合：1、直井段钻具组合：采用塔式钻具组合、钟摆钻具组合、满眼钻具组合。

定向井底钻具组合的类型定向井底钻具组合的类型吕永华根据井底钻具组合的设计目的或作用效果不同，可分为以下三类：增斜、降斜、稳斜。

实际上常规定向井的最基本钻具组合有四个，即马达造斜钻具，转盘增斜、降斜和稳斜。

在渤海地区常用钻具组合的总结如下：1、在12-1/4井眼中四套基本钻具组合有：马达造斜：12-1/4BIT+9-5/8Motor（1.15-1.5）+11-3/4STB+8NMDC+8HOS+8S.NMDC+F/V+7-3/4(F/J+JAR)+5HWDP(14)转盘增斜：12-1/4BIT+12-1/4STB+8NMDC(1)+8DC(2)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)BOR：(2-4)o/30m降斜：12-1/4BIT+8NMDC(1)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)BOR：-(2-3)o/30m强降斜在钻头上加两根钻挺。

稳斜：12-1/4BIT+12-1/4STB+8S.DC(2) +12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)2、可以通过调整扶正器扶正翼尺寸的大小、扶正器之间钻挺的长度和钻压的大小达到不同的增降或者稳斜的效果如下：微增组合：12-1/4Bit+12-1/4STB+8DC(1)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)微降组合：12-1/4Bit+8S.DC(1)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)井底钻具组合表现出不同的效果，是由于不同的钻具组合具有各自的力学特性，这主要是钻头处产生的侧向力的方向和大小的不同。

从而使钻头按照预定的轨迹前进。

如果钻头不是按照预定的井眼轨迹前进，就需要在适当的时候，起钻调整钻具组合。

调整钻具的原因有三个：1、井斜不合适2、方位不合适 3、井斜方位都不合适钻具组合的调整一般都在稳斜井段进行，调整钻具组合时应考虑以下几点：1、经调整后的钻具入井后具有预料的性能2、一般情况下采用微调的形式，以避免大幅度增斜/降斜导致稳斜段狗腿太大，造成井下事故3、尽量争取调整后的钻具能有较长的井段的进尺，以避免反复起下钻调整钻具，一是保证快速钻进，二是避免波浪形井眼轨迹地层因素同样影响着井眼轨迹，很明显同一套钻具组合在不同的地层表现出的性能是不一样的，或者说轨迹方位和井斜的变化率是不一样的，这是由于不同的地层因素的影响，主要有以下影响因素：1、地层倾角2、地层各向异性3、井眼方位与地层上倾方位之间的夹角4、钻压，井斜角，转速和钻头类型通常来说地层因素对井眼轨迹的影响有：1、通过软硬交错的地层，通常钻头倾向于垂直地层层面钻进2、如果层装地层倾角大于45度，通常钻头倾向与地层层面钻进3、如果预计钻进方向同于地层上倾方向，方位将按钻头自然漂移趋势漂移，而井斜将增加很快；如果预计钻进方向在地层上倾方向的左边，钻头将右漂；反之左漂。
