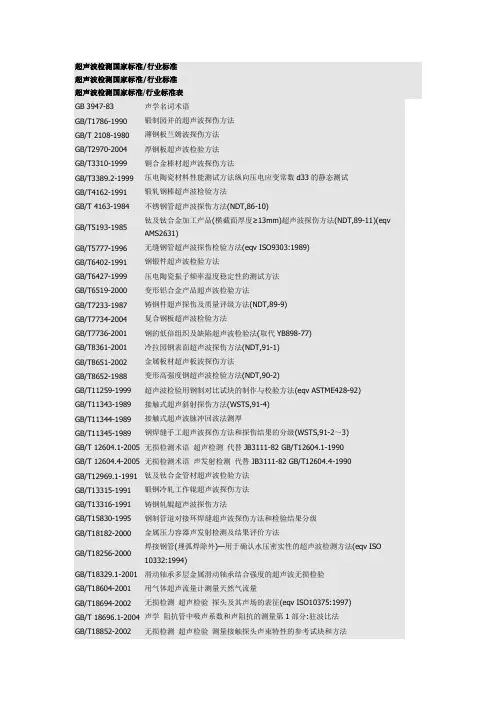

2020年超声波检测国家标准总汇

GB 3947-83声学名词术语GB/T1786-1990锻制园并的超声波探伤方法GB/T 2108-1980薄钢板兰姆波探伤方法GB/T2970-2004厚钢板超声波检验方法GB/T3310-1999铜合金棒材超声波探伤方法GB/T3389.2-1999压电陶瓷材料性能测试方法纵向压电应变常数d33的静态测试GB/T4162-1991锻轧钢棒超声波检验方法GB/T 4163-1984不锈钢管超声波探伤方法(NDT,86-10)GB/T5193-1985钛及钛合金加工产品(横截面厚度≥13mm)超声波探伤方法(NDT,89-11)(eqv AMS2631) GB/T5777-1996无缝钢管超声波探伤检验方法(eqv ISO9303:1989)GB/T6402-1991钢锻件超声波检验方法GB/T6427-1999压电陶瓷振子频率温度稳定性的测试方法GB/T6519-2000变形铝合金产品超声波检验方法GB/T7233-1987铸钢件超声探伤及质量评级方法(NDT,89-9)GB/T7734-2004复合钢板超声波检验方法GB/T7736-2001钢的低倍组织及缺陷超声波检验法(取代YB898-77)GB/T8361-2001冷拉园钢表面超声波探伤方法(NDT,91-1)GB/T8651-2002金属板材超声板波探伤方法GB/T8652-1988变形高强度钢超声波检验方法(NDT,90-2)GB/T11259-1999超声波检验用钢制对比试块的制作与校验方法(eqv ASTME428-92)GB/T11343-1989接触式超声斜射探伤方法(WSTS,91-4)GB/T11344-1989接触式超声波脉冲回波法测厚GB/T11345-1989钢焊缝手工超声波探伤方法和探伤结果的分级(WSTS,91-2～3)GB/T 12604.1-2005无损检测术语超声检测代替JB3111-82 GB/T12604.1-1990GB/T 12604.4-2005无损检测术语声发射检测代替JB3111-82 GB/T12604.4-1990GB/T12969.1-1991钛及钛合金管材超声波检验方法GB/T13315-1991锻钢冷轧工作辊超声波探伤方法GB/T13316-1991铸钢轧辊超声波探伤方法GB/T15830-1995钢制管道对接环焊缝超声波探伤方法和检验结果分级GB/T18182-2000金属压力容器声发射检测及结果评价方法GB/T18256-2000焊接钢管(埋弧焊除外)—用于确认水压密实性的超声波检测方法(eqv ISO10332:1994)GB/T18329.1-2001滑动轴承多层金属滑动轴承结合强度的超声波无损检验GB/T18604-2001用气体超声流量计测量天然气流量GB/T18694-2002无损检测超声检验探头及其声场的表征(eqv ISO10375:1997)GB/T 18696.1-2004声学阻抗管中吸声系数和声阻抗的测量第1部分:驻波比法GB/T18852-2002无损检测超声检验测量接触探头声束特性的参考试块和方法(ISO12715:1999,IDT) GB/T 19799.1-2005无损检测超声检测1号校准试块GB/T 19799.2-2005无损检测超声检测2号校准试块GB/T 19800-2005无损检测声发射检测换能器的一级校准GB/T 19801-2005无损检测声发射检测声发射传感器的二级校准GJB593.1-1988无损检测质量控制规范超声纵波和横波检验GJB1038.1-1990纤维增强塑料无损检验方法--超声波检验GJB1076-1991穿甲弹用钨基高密度合金棒超声波探伤方法GJB1580-1993变形金属超声波检验方法GJB2044-1994钛合金压力容器声发射检测方法GJB1538-1992飞机结构件用TC4 钛合金棒材规范GJB3384-1998金属薄板兰姆波检验方法GJB3538-1999变形铝合金棒材超声波检验方法ZBY 230-84A型脉冲反射式超声探伤仪通用技术条件(NDT,87-4/84版)(已被JB/T10061-1999代替) ZBY 231-84超声探伤仪用探头性能测试方法(NDT,87-5/84版)(已被JB/T10062-1999代替)ZBY 232-84超声探伤用1号标准试块技术条件(NDT,87-6/84版)(已被JB/T10063-1999代替)ZBY 344-85超声探伤用探头型号命名方法(NDT,87-6)ZBY 345-85超声探伤仪用刻度板(NDT,87-6)ZB G93 004-87尿素高压设备制造检验方法--不锈钢带极自动堆焊层超声波检验ZB J04 001-87A型脉冲反射式超声探伤系统工作性能测试方法(NDT,88-6)(已被JB/T9214-1999代替) ZB J74 003-88压力容器用钢板超声波探伤(已废止)ZB J26 002-89圆柱螺旋压缩弹簧超声波探伤方法ZB J32 004-88大型锻造曲轴超声波检验(已被JB/T9020-1999代替)ZB U05 008-90船用锻钢件超声波探伤ZB K54 010-89汽轮机铸钢件超声波探伤及质量分级方法ZB N77 001-90超声测厚仪通用技术条件ZB N71 009-89超声硬度计技术条件ZB E98 001-88常压钢质油罐焊缝超声波探伤(NDT,90-1)(已被JB/T9212-1999代替)SDJ 67-83水电部电力建设施工及验收技术规范:管道焊缝超声波检验篇QJ 912-1985复合固体推进剂药条燃速的水下声发射测定方法QJ 1269-87金属薄板兰姆波探伤方法QJ1274-1987玻璃钢层压板超声波检测方法QJ 1629-1989钛合金气瓶声发射检测方法QJ 1657-1989固体火箭发动机玻璃纤维缠绕燃烧室壳体超声波探伤方法QJ 1707-1989金属及其制品的脉冲反射式超声波测厚方法QJ2252-1992高温合金锻件超声波探伤方法及质量分级标准QJ 2914-1997复合材料结构声发射检测方法CB 827-1975船体焊缝超声波探伤CB 3178-1983民用船舶钢焊缝超声波探伤评级标准CB/Z211-1984船用金属复合材料超声波探伤工艺规程CB1134-1985BFe30-1-1管材的超声波探伤方法CB/T 3907-1999船用锻钢件超声波探伤CB/T3559-1994船舶钢焊缝手工超声波探伤工艺和质量分级CB/T 3177-1994船舶钢焊缝射线照相和超声波检查规则TB 1989-87机车车辆厂,段修车轴超声波探伤方法TB 1558-84对焊焊缝超声波探伤TB 1606-1985球墨铸铁曲轴超声波探伤TB 2046-1989机车新制轮箍超声波探伤方法TB 2049-1989机车车辆车轴厂、段修超声波探伤标准试块TB/T1618-2001机车车辆车轴超声波检验TB/T 1659-1985内燃机车柴油机钢背铝基合金双金属轴瓦超声波探伤TB/T2327-1992高锰钢辙叉超声波探伤方法TB/T2340-2000多通道A型显示钢轨超声波探伤仪技术条件TB/T 2452.1-1993整体薄壁球铁活塞无损探伤球铁活塞超声波探伤TB/T2494.1-1994轨道车辆车轴探伤方法新制车轴超声波探伤TB/T2494.2-1994轨道车辆车轴探伤方法在役车轴超声波探伤TB/T2634-2000钢轨超声波探伤探头技术条件TB/T2658.9-1995工务作业标准钢轨超声波探伤作业TB/T 2882-1998车轮超声波探伤技术条件TB/T 2452.1-1993整体薄壁球铁活塞无损探伤球铁活塞超声波探伤TB/T 2959-1999滑动轴承金属多层滑动轴承粘结层的超声波无损检验TB/T2995-2000铁道车轮和轮箍超声波检验TB/T 3078-2003铁道车辆高磷闸瓦超声波检验HB/Z33-1998变形高温合金棒材超声波检验HB/Z34-1998变形高温合金园并及盘件超声波检验HB/Z35-1982不锈钢和高强度结构钢棒材超声检验说明书HB/Z36-1982变形钛合金棒材超声波检验说明书HB/Z37-1982变形钛合金园并及盘件超声波检验说明书HB/Z59-1997超声波检验HB/Z 74-1983航空铝合金锻件超声波检验说明书HB/Z75-1983航空用小直径薄壁无缝钢管超声波检验说明书HB/Z 76-1983结构钢和不锈钢航空锻件超声检验说明书HB/Z 5141-19803Cr3Mo3VNb热作模具钢坯超声波探伤HB 5141-19803Cr3Mo3VNb热作模具钢坯超声波探伤HB 5169-1981铂铱25合金板材超声波探伤方法HB5265-1983航空发动机TC11钛合金压气机盘用并(环)坯及锻件超声波检验说明书HB5266-1983航空发动机TC11钛合金压气机盘用并(环)坯及锻件超声波检验验收标准HB 5358.1-1986航空制件超声波检验质量控制标准(NDT,90-6)HB6108-1986金属蜂窝胶接结构声谐振法检测HB6107-1986金属蜂窝胶接结构声阻法检测HB5460-1990蜂窝构件超声波穿透C 扫描检测方法HB 5461-1990金属蜂窝胶接结构标准样块MH/T3002.4-1997航空器无损检测超声检验YB 943-78锅炉用高压无缝钢管超声波检验方法YB 950-80专用TC4钛合金锻制并材超声波探伤方法YB3209-1982锻钢冷轧工作辊超声波探伤方法YB 4082-1992 钢管自动超声探伤系统综合性能测试方法YB 4094-1993 炮弹用方钢（坯）超声波探伤方法YB/T 036.10-1992冶金设备制造通用技术条件锻钢件超声波探伤方法YB/T144-1998超声探伤信号幅度误差测量方法YB/T 145-1998钢管探伤对比试样人工缺陷尺寸测量方法YB/T 898-77钢材低倍缺陷超声波检验方法YB/T951-2003钢轨超声波探伤方法YB/T4082-2000钢管自动超声探伤系统综合性能测试方法YB/T4094-1993炮弹用方钢（坯）超声波探伤方法JB 1151-1973高压无缝钢管超声波探伤JB 2674-80合金钢锻制模块技术条件JB 3963-1985压力容器锻件超声波探伤(NDT,87-8)(已废止)JB 4010-1985汽轮发电机用钢制护环超声探伤方法JB 4125-85超声波检验用铝合金参考试块的制造和控制JB 4126-85超声波检验用钢质参考试块的制造和控制JB/T 1152-1981锅炉和钢制压力容器对接焊缝超声波探伤(NDT,82-2)JB/T 3144-1982锅炉大口径管座角焊缝超声波探伤JB/T1582-1996汽轮机叶轮锻件超声探伤方法(NDT,86-12)JB/T1581-1996汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法JB/T4010-1985汽轮发电机用钢制护环超声探伤方法(NDT,86-12)JB/T4009-1999接触式超声纵波直射探伤方法代替JB4009－85JB/T4008-1999液浸式超声纵波直射探伤方法代替JB4008－85JB/T 4730.3-2005承压设备无损检测第3部分超声检测取代JB4730-1994JB/T5093-1991内燃机摩擦焊气门超声波探伤技术条件JB/T5439-1991压缩机球墨铸铁零件的超声波探伤JB/T5440-1991压缩机锻钢零件的超声波探伤JB/T5441-1991压缩机铸钢零件的超声波探伤JB/T5754-1991单通道声发射检测仪技术条件JB/T6903-1993阀门锻钢件超声波检查方法JB/T6916-1993在役高压气瓶声发射检测和评定方法JB/T6979-1993大中型钢质锻制模块（超声波和夹杂物）质量分级JB/T7367.1-2000圆柱螺旋压缩弹簧超声波探伤方法JB/T7522-2004无损检测材料超声速度测量方法（代替JB/T7522—1994）JB/T7524-1994建筑钢结构焊缝超声波探伤JB/T 7602-1994卧式内燃锅炉T 形接头超声波探伤JB/T7667-1995在役压力容器声发射检测评定方法JB/T 7913-1995超声波检验用钢制对比试块的制作与校验方法旧标准GB/TH11259-89(2000年作废)JB/T8283-1999声发射检测仪性能测试方法代替JB/T8283－95JB/T8428-1996校正钢焊缝超声波检测仪器用标准试块JB/T8467-1996锻钢件超声波探伤方法JB/T8931-1999堆焊层超声波探伤方法JB/T9020-1999大型锻造曲轴超声波检验JB/T9212-1999常压钢质油罐焊缝超声波探伤代替ZBE98001-88JB/T9214-1999A型脉冲反射式超声探伤系统工作性能测试方法代替ZBJ04001-87JB/T9219-1999球墨铸铁超声声速测定方法JB/T9377-1999超声硬度计技术条件JB/T9630.2-1999汽轮机铸钢件超声波探伤及质量分级方法JB/T9674-1999超声波探测瓷件内部缺陷JB/T10061-1999A型脉冲反射式超声探伤仪通用技术条件代替ZBY230-84JB/T10062-1999超声探伤仪用探头性能测试方法代替ZBY231-84JB/T10063-1999超声探伤用1号标准试块技术条件代替ZBY232-84JB/T10326-2002在役发电机护环超声波检验技术标准JB/T 53070-1993加氢反应器焊缝超声波探伤JB/T 53071-1993加氢反应器堆焊层的超声波探伤JB/ZQ 6141-1986超声波检验用钢质对比试块的制作和控制JB/ZQ 6142-1986超声波检验用铝合金对比试块的制作和控制JB/ZQ 6159-1985奥氏体钢锻件的超声波检验方法JB/ZQ 6104-1984汽轮机和发电机转子锻件超声波探伤方法JB/ZQ 6109-1984铸钢件超声波检测方法JB/ZQ 6112-1984汽轮发电机用钢质护环的超声波检验方法JB/Z 262-86超声波探测瓷件内部缺陷(已被JB/T9674-1999代替)JB/Z 265-86球墨铸铁超声声速测定方法(已被JB/T9219-1999代替)JG/T3034.1-1996焊接球节点钢网架焊缝超声波探伤及质量分级法JG/T3034.2-1996螺栓球节点钢网架焊缝超声波探伤及质量分级法(JG--建筑工业行业标准)[NDT2000-12] JGJ 106-203建筑基桩检测技术规范声波透射法JG/T 5004-1992混凝土超声波检测仪DL 505-1992汽轮机焊接转子超声波探伤规程DL/T 5048-95电站建设施工及验收技术规范(管道焊接接头超声波检验篇)DL/T 505-1992汽轮机焊接转子超声波探伤规程DL/T 542-1994钢熔化焊T形接头角焊缝超声波检验方法和质量分级DL/T 694-1999高温紧固螺栓超声波检验技术导则DL/T 714-2000汽轮机叶片超声波检验技术导则DL/T 718-2000火力发电厂铸造三通、弯头超声波探伤方法DL/T820-2002管道焊接接头超声波检验技术规程JJG (航天) 53-1988 国家计量检定规程-A型脉冲反射式超声波探伤仪检定规程JJG (铁道) 130-2003 国家计量检定规程-钢轨超声波探伤仪检定规程JJG (铁道) 156-1995 国家计量检定规程-超声波探头检定规程(试行)JJG (铁道) 157-2004 国家计量检定规程-钢轨探伤仪检定仪检定规程JJG 645-1990 国家计量检定规程-三型钢轨探伤仪检定规程JJG (豫) 107-1999 国家计量检定规程-非金属超声波检测仪检定规程JJG 403-1986 国家计量检定规程-超声波测厚仪检定规程JJG 746-2004 国家计量检定规程-超声探伤仪检定规程代替JJG746-1991JJG (辽) 51-2001 国家计量检定规程-不解体探伤仪检定规程SY4065-1993石油天然气钢制管道对接焊缝超声波探伤及质量分级SY 5135-1986SSF 79超深井声波测井仪SY/T5446-1992油井管无损检测方法钻杆焊缝超声波探伤SY/T5447-1992油井管无损检测方法超声测厚SY/T 0327-2003石油天然气钢质管道对接环焊缝全自动超声波检测SY/T 6423.2-1999石油天然气工业承压钢管无损检测方法电阻焊和感应焊钢管焊缝纵向缺欠的超声波检测SY/T 6423.3-1999石油天然气工业承压钢管无损检测方法埋弧焊钢管焊缝纵向和/或横向缺欠的超声波检测SY/T 6423.4-1999石油天然气工业承压钢管无损检测方法焊接钢管焊缝附近分层缺欠的超声波检测SY/T 6423.5-1999石油天然气工业承压钢管无损检测方法焊接钢管制造用钢带/钢板分层缺欠的超声波检测SY/T 6423.6-1999石油天然气工业承压钢管无损检测方法无缝和焊接(埋弧焊除外)钢管分层缺欠的超声波检测SY/T 6423.7-1999石油天然气工业承压钢管无损检测方法无缝和焊接钢管管端分层缺欠的超声波检测SY/T 10005-1996海上结构建造的超声检验推荐作法和超声技师资格的考试指南EJ/T 606-1991压水堆核电厂反应堆压力容器焊缝超声波在役检查EJ/T 958-1995核用屏蔽灰铁铸件超声纵波探伤方法与验收准则EJ/T 195-1988焊缝超声波探伤规程与验收标准EJ/T 768-1993核级容器堆焊层超声波探伤方法与探伤结果分级EJ/T 835-1994核级容器管座角焊缝超声探伤方法和验收准则HG/T3175-2002尿素高压设备制造检验方法不锈钢带极自动堆焊层超声波检测WCGJ 040602-1994燃油锅炉填角焊缝超声波探伤标准CECS21:2000超声法检测混凝土缺陷技术规程（中国建筑科学研究院结构所）CECS02:1988超声-回弹综合法检测混凝土抗压强度规程HJ/T 15-1996超声波明渠污水流量计YS/T 585-2006铜及铜合金板材超声波探伤方法超声波检测国家标准/行业标准台湾标准:CNS 3712 Z8012-74金属材料之超音波探伤试验法CNS 4120 Z7051-87超音波探测用G型校正标准试块CNS 4121 Z7052-87超音波探测钢板用N1型校正标准试块CNS 4122 Z7053-87超音波探测用A1型校正标准试块CNS 4123 Z7054-87超音波探测用A2型校正标准试块CNS 4124 Z7055-87超音波探测用A3型校正标准试块CNS 11051 Z8052-85脉冲反射式超音波检测法通则CNS 11224 Z8053-85脉冲反射式超音波检测仪系统评鉴CNS 11399 Z8061-85压力容器用钢板直束法超音波检验法CNS 11401 Z8063-85钢对接焊道之超音波检验法CNS 12618 Z8075-89钢结构熔接道超音波检测法CNS 12622 Z8079-89大型锻钢轴件超音波检测法CNS 12668 Z8088-90钢熔接缝超音波探伤试验法及试验结果之等级分类CNS 12675 Z8094-90铝合金熔接缝超音波探伤试验技术检定之试验法CNS 12845 Z8099-87结构用钢板超音波直束检测法CNS 13302 A3341-82钢筋混凝土用竹节钢筋瓦斯压接部超音波探伤试验法CNS 13342 Z8126-83非破坏检测词汇(超音波检测名词)CNS 13403 Z8127-83无缝及电阻焊钢管超音波检测法CNS 13404 Z8128-83电弧焊钢管超音波检测法CNS 14135 Z8135-87金属材料超音波测厚法CNS 14136 Z8136-87锻钢品超音波检测法CNS 14138 Z8138-87钛管超音波检测法。

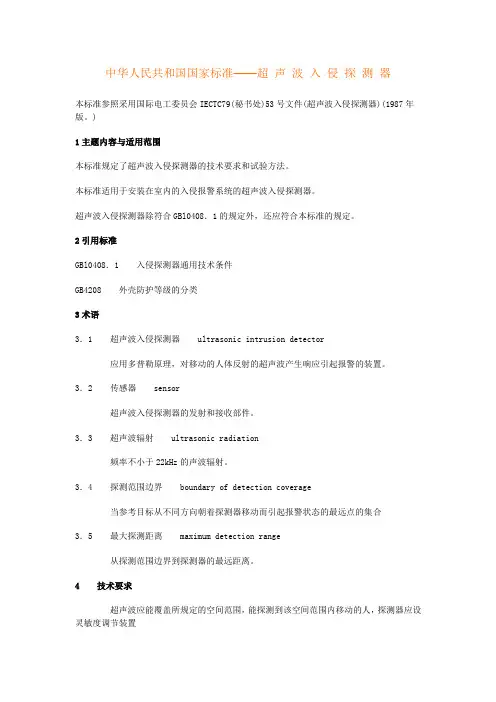

中华人民共和国国家标准——超声波入侵探测器本标准参照采用国际电工委员会IECTC79(秘书处)53号文件(超声波入侵探测器)(1987年版。

)1主题内容与适用范围本标准规定了超声波入侵探测器的技术要求和试验方法。

本标准适用于安装在室内的入侵报警系统的超声波入侵探测器。

超声波入侵探测器除符合GBl0408．1的规定外，还应符合本标准的规定。

2引用标准GBl0408．1 入侵探测器通用技术条件GB4208 外壳防护等级的分类3术语3．1 超声波入侵探测器 ultrasonic intrusion detector应用多普勒原理，对移动的人体反射的超声波产生响应引起报警的装置。

3．2 传感器 sensor超声波入侵探测器的发射和接收部件。

3．3 超声波辐射 ultrasonic radiation频率不小于22kHz的声波辐射。

3．4 探测范围边界 boundary of detection coverage当参考目标从不同方向朝着探测器移动而引起报警状态的最远点的集合3．5 最大探测距离 maximum detection range从探测范围边界到探测器的最远距离。

4 技术要求超声波应能覆盖所规定的空间范围，能探测到该空间范围内移动的人，探测器应设灵敏度调节装置以根据不同的保护环境和对象调节探测范围的大小。

4．2 性能4．2．1 工作频率探测器的工作频率不小于22kHz。

4．2．2 电源电压额定工作电压如无特殊规定应为12VDC。

4．2．3 探测范围边界表B1试验方案4：6的判决标准表（α=0.20,β=0.20,Dm=2.0）注：相关失效数大于或等于8，一律拒收。

表B2试验方案4：7的判决标准表（α=0.20,β=0.20,Dm=3.0）在正常环境条件下，不调整灵敏度，探测范围应符合产品说明书中给定值，不得超过给定值的25％。

4．2．4 灵敏度参考目标以每秒一步(约0．75m／s)的速度沿轴向从探测器边界处向探测器移动，在3m 或最大探测距离的30％之内(二者中取其小值)应报警；但参考目标的移动小于0．2m不应报警。
