实验七 移位寄存器

  • 格式：doc
  • 大小：180.50 KB
  • 文档页数：3

实验七寄存器移位寄存器

一、实验目的

1掌握常用寄存器、移位寄存器的使用方法。

2掌握中规模移位寄存器的应用。

二、实验设备和元器件

1SAC-2电工电子实验台；SS-01数字实验模块。

2DL-4330示波器；EM-1463函数信号发生器。

374LS37374LS16474LS59574LS0074LS2074LS86

三、实验原理

寄存器（Register）和移位寄存器（ShiftRegister）

1、寄存器（Register）:在数字系统中，常需要一些数码暂时存放起来，这种暂时存放数码。一个触发器可以寄存1位二进制数码，要寄存几位数码，就应具备几个触发器，此外，寄存器还应具有由门电路构成的控制电路，以保证信号的接收和清除。

移位寄存器

2、移位寄存器除了具有寄存数码的功能外，还具有移位功能，即在移位脉冲作用下，能够把寄存器中的数依次向右或向左移。它是一个同步时序逻辑电路,根据移位方向，常把它分成左移寄存器、右移寄存器和双向移位寄存器三种；根据移位数据的输入－输出方式，又可将它分为串行输入－串行输出、串行输入－并行输出、并行输入－串行输出和并行输入－并行输出四种电路结构。

如图所示由D触发器构成的简单移位寄存器，从CP上升沿开始到输出新状态的建立需要经过一段传输延迟时间，所以当CP上升沿同时作用于所有触发器时，它们输入端的状态都未改变。于是，FF0按DI原来的状态翻转，FF1按Q0原来的状态翻转，FF2按Q1原来的状态翻转，FF3按Q2原来的状态翻转，同时，输入端的代码存入F0，总的效果是寄存器的代码依次右移一位。可见，经过4个CP信号后，串行输入的四位代码全部移入了移位寄存器，并在四个输出端得到并行输出代码。利用移位寄存器可实现代码的串行—并行转换。若再加4行个CP信号，寄存器中的四位代码还可以从串端依次输出。

四、实验步骤

1、74ls373逻辑功能测试

（1）74ls373引脚说明

74ls373为三态输出的八D透明锁存器，共有54S373和74LS373两种形式。其主要电气特性的典型值如下(不同厂家具体值有差别)：

54S373/74S3737ns525mW,54LS373/74LS37317ns120mW

74LS373的输出端Q0～Q7可直接与总线相连。当三态允许控制端OE为低电平时，Q0～Q7为正常逻辑状态，可用来驱动负载或总线。当OE为高电平时，Q0～Q7呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。当锁存允许端LE为高电平时，Q随数据D而变。当LE为低电平时，D被锁存在已建立的数据电平。

引脚符号：

D0～D7数据输入端

OE三态允许控制端（低电平有效） LE锁存允许端

Q0～Q7输出端

（2）74LS373逻辑功能测试

2、74LS595逻辑功能测试

（1）74LS595的引脚说明：

MR(10脚):低点平时将移位寄存器的数据清零。 D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE1LE11U274HC373SW1SW-SPDTSW2SW-SPDTSH_CP(11脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。

ST_CP(12脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。当移位结束后，在RCK端产生一个正脉冲，更新显示数据。

OE(13脚):高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。

注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。与164只有数据清零端相比，595还多有输出端时能/禁止控制端，可以使输出为高阻态。

（2）74LS595逻辑功能测试

3、用74LS595和适当的门电路设计跑马灯。要求：排成一串的8个LED灯L1-L8逐个点亮。8个LED逐个点亮后再逐个熄灭。

Q015Q11Q22Q33Q44Q55Q66Q77Q7'9SH_CP11ST_CP12DS14MR10OE13U174HC595SW1SW-SPDTSW2SW-SPDTSW3SW-SPDTQ015Q11Q22Q33Q44Q55Q66Q77Q7'9SH_CP11ST_CP12DS14MR10OE13U174LS59512U2:A74LS04U1(SH_CP)U1(ST_CP)D1LED-YELLOWD2LED-YELLOWD3LED-YELLOWD4LED-YELLOWD5LED-YELLOWD6LED-YELLOWD7LED-YELLOWD8LED-YELLOW34U2:B74LS04

合集下载

总线实验

总线实验

山西大学自动化与软件学院

课 程 实 验 报 告

实验课程 计算机系统基础

实验名称 总线与寄存器实验

实验地点 线上

实验时间 6.30

学生班级 软件工程1808班

学生学号 ************

学生姓名

指导教师

一：实验要求

理解并掌握总线与寄存器

二：实验目的

1、熟悉实验软件环境；

2、掌握总线以及数据通路的概念及传输特性。

3、理解锁存器、通用寄存器及移位寄存器的组成和功能。

二、实验内容

1、根据已搭建好的8位数据通路，熟悉总线连接的方法，理解74LS244芯片的作用，理解各相关信号在数据传输过程中起的作用；

2、通过拨码开关置数，将数据传送到各寄存器，将寄存器中数据显示出来，熟悉常用的寄存器。

三、实验器件

1、D触发器（74LS74、74LS175）、三态缓冲器（74LS244）。

2、寄存器（74LS273、74LS374 ）和移位寄存器（74LS194）

四、实验原理

（见实验指导书）

五、实验步骤

注意：实验过程中应观察总线上及芯片引脚上显示的数据的变化情况，理解数据传送的过程和寄存器存数，从寄存器读数的原理。

实验（1）拨码开关输入数据至总线

●====1；手动操作总线DIN上的拨码开关，在总线DIN上置位数据0x55，缓冲器244阻断。比较总线DIN与BUS状态的异同。

●=0，比较总线DIN与BUS状态的异同，记录BUS总线的数据：

BUS_7 BUS_6 BUS_5 BUS_4 BUS_3 BUS_2 BUS_1 BUS_0 BUS总线

0 1 0 1 0 1 0 1 AA

Lab8 简单寄存器及移位寄存器设计

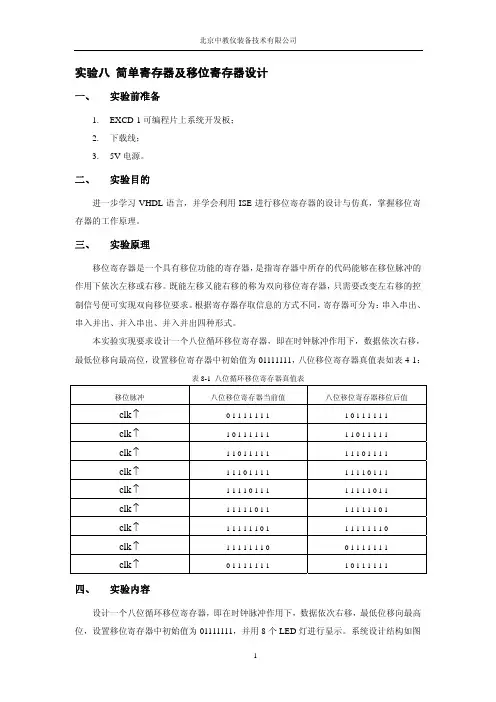

Lab8 简单寄存器及移位寄存器设计
