125K非接触IC卡读卡头
125K读卡头的工作电压为12V/5v，电流为30——40MA读卡距离最远15CM 。

如要低功耗最有效是读卡头工作时供电，不工作时断电。

读卡距离与卡和天线有关，
可以读各种125K曼彻斯特编码的只读ID卡(4001,EM4100等等)和含E2PROM的RF卡。

如E5550。

读卡头(OUT)输出信号为原卡的曼彻斯特码，（用示波器接读卡头输出可以观测ID卡的输出波形）它和其它公司的125K读卡头（输出信号为原卡的曼彻斯特码）是兼容的，可以相互替换，不用修改程序。

读卡头也可以读可擦写的125k非接触IC卡，如当读E5550时，卡的用来控制是否启动AOR位应置0，（当置1时IC卡不主动发射数据，需读卡头先发送口令。

我的读卡头是只读，不能发数据，当AOR位置1时不能读IC卡的数据）。

天线的设计：天线电感值=345Uh
线径φ0.29mm
圆形(内径)：直径6CM 58圈
直径8CM 40圈
直径3CM 83圈
直径2CM 115圈
长方形：9.5*7 CM 38圈
4.7*6.3 CM 50圈
非接触式IC卡简介:
非接触式智能卡以其高度安全保密性，通信高速性，使用方便性，成本日渐低廉等而受到广泛使用，给我们的生活质量带来了很大的提高。

非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。

主要用于智能门禁控制器，智能门锁，考勤机, 自动收费系统等.
射频卡与接触式IC卡,TM卡相比有以下优点：
1 可靠性高，无机械接触，从而避免了各种故障；
2 操作方便，快捷，使用时没有方向性，个方向操作；
3 安全和保密性能好，采用双向验证机制。

读写器验证IC卡的合法性，同时IC卡验证读写器的合法性。

每张卡均有唯一的序列号。

制造厂家在产品出长前已将此序列号固化，不可再更改，因此可以说世界上没有两张相同的非接触IC卡；
只读ID卡的资料
非接触ID卡主要有台湾4001卡和瑞士H4001卡,EM4100。

它们都采用125kHz的典型工作频率，有64位激光可编程ROM，调制方式为曼彻斯特码（Manchester）调制，位数据传送周期为512μs，其64位数据结构如图1所示。

连续9位“1”作为头数据，是读取数据时的同步标识；D00～D93位是用户定义数据位；P0～P9是行奇校验位，PC0～PC3是列奇校验位，最后位“0”是结束标志。

非接触ID卡的这种数据结构非常有利于判断读出数
据的正确性。

根据曼彻斯特码的编码原则非接触ID卡采用上升沿对应着位数据“0”，下降沿对应着位数据“1”，微控制器通过检测125k非接触IC卡读卡器输出数据位的跳变来实现对曼彻斯特码的译码。

数据读以后，根据前面所提到的非接触ID卡的数据结构，通过比较奇校验算法与读出数据中的奇校验位来验证出数据的正确性。

在工作状态下，只要125K读卡头电路不断电，非接触ID 卡在读卡区内，非接触ID卡将循环发送64位数据,而125K读卡头的OUT脚也循环发送64位数据。

曼码调制的数据表达方式由图可知，位数据的传送周期（1P）规定了每传送1位数据的时间是固定的，
E5550系列它由RF/n决定其物理实质是微控制器通过基站与应答器中的存储器（EEPROM）进行数据
的读写操作。

而ID4001载波频率fOSC＝125kHz，位数据传送率RF/64是固定的，则每传送一位的时
间（周期）为振荡
周期的64分频，故位传送周期为：
1P=1/(125kHz×64)=512μs
根据我们得到的器件，采用曼码调制的数据，位数据"1"对应着电平下跳，位数据"0"对应着电平上跳在一串传送的数据序列中，两个相邻的位数据传送跳变时间间隔应为1P。

若相邻的位数据极性相同，则在该两次位数据传送的电平跳变之间，有一次非数据传送的、预备性的（电平）"空跳"。

电平上跳、电平下跳和两个相邻的同极性位数据之间的预备性空跳是确定位数据传送特征的判据。

合集下载

北京圆志科信电子科技有限公司 125K ID 卡读卡芯片 应用手册说明书

北京圆志科信电子科技有限公司 125K ID 卡读卡芯片 应用手册说明书

M6100.1声明本说明书是为了让用户更好的选择北京圆志科信电子科技有限公司的产品而提供的开发资料，不转让属于北京圆志科信电子科技有限公司或者第三者所有的知识产权，用户在确定使用本产品前，请根据自己实际需求对产品性能及其使用安全性等方面进行相应评估，北京圆志科信电子科技有限公司不承担因评估不当而造成的直接或间接损失，也不承担因此而带来的任何法律或经济责任。

北京圆志科信电子科技有限公司致力于为用户提供不断完善的服务与产品，保有对产品及其相应说明书更新的权利，如有变动，恕不另行通知，在确定购买此产品时，请预先联系北京圆志科信电子科技有限公司以确认是否为最新版本。

本说明书所有权归北京圆志科信电子科技有限公司所有，未经许可，不得翻印或复制全部或部分本资料内容。

0.2更改历史记录版本描述日期V1.0 第一版发布2020.10.12目录0.1声明 (2)0.2更改历史记录 (3)1概述 (5)1.1M610系列125K ID卡读卡芯片 (5)1.2产品型号及之间的区别 (5)1.3功能特点 (5)2硬件描述 (6)2.1 管脚说明 (6)2.2 电气特性 (8)2.3 结构尺寸 (8)3数据通讯协议 (9)3.1 UART协议 (9)3.2 主机通过ASC码发送接收数据 (9)3.3 主机通过HEX 16进制发送接收数据 (10)附录1 M610应用原理图参考 (12)1概述1.1M610系列125K ID卡读卡芯片M610系列125K ID卡10路驱动读卡芯片采用高性能ASIC处理器，用户不必关心内部复杂控制方法，只需通过简单的选定UART接口发送命令就可以实现对125K ID卡片的读取操作。

该系列读卡芯片可同时支持10路天线同时读取操作。

该读卡芯片完全支持EM、TK及其兼容卡片的操作，非常适合于门禁、考勤等系统的开发。

1.2产品型号及之间的区别型号接口主要区别M610 UART 可同时驱动10路天线1.3功能特点●简单的命令可完成对125K ID卡片的读取●可同时驱动10路天线，实现10路卡片同时读取●支持125K ID卡：EM4001/TK4001/EM4100/TK4100及其兼容卡片●宽电压工作范围DC3.0-5.5V，建议供电DC3.3V●外围电路简单●高抗干扰性●通用协议：UART适用于PC机或UART的单片机，默认波特率38400BPS可定制IIC/SPI/韦根等功能接口，以及主被动输出功能●可以外挂4M工业级晶振，使读卡距离稳定性更好，对于常温下工作的用户，对读卡距离要求不是特别高时，无需接外部晶振,可减少外部器件数量●自带看门狗●读卡距离远，最远可读取15厘米●基于模块的扩展功能很强可根据用户要求修改软件定制个性化功能●标准封装：TSSOP28●配以专用的IC-M610评估板，可实现用户应用快速开发，以达到短时间进入市场的目的图1：M606a管脚示意图描述第9路125K频率输出或接上拉几路失效，剩余路读卡速度加快电源3.0-5.5V，建议DC3.3V第10路125K频率输出或接上拉面几路失效，剩余路读卡速度加快第7路有卡指示灯，低电平有效外接4M晶体振荡器引脚1或在无外接晶振时该引脚为有卡指示引脚，低电平表示有7 TXD/LED10 用10K电阻下拉到地后，此时该引脚指示第十路有无卡的状态指示，否则该引脚为第十路有卡状态指示和数据输出的复合引脚8 CLKO7 第7路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快9 CLKO1 第1路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快10 CLKO2 第2路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快11 LED2 第2路有卡指示灯，低电平有效12 CLKO6 第6路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快13 LED3 第3路有卡指示灯，低电平有效14 CLKO3 第3路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快15 CLKO5 第5路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快16 LED5 第5路有卡指示灯，低电平有效17 RXD/TXD 若7引脚（TXD）未接10K下拉电阻，则此引脚为TTL 串口接收端若7引脚（TXD）接10K下拉电阻则此引脚为数据主动输出端18 LED6 第6路有卡指示灯，低电平有效19 LED1 第1路有卡指示灯，低电平有效20 CLKO4 第4路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快21 RIO 内部基准电路输入，需外接10K电阻到地，同时连接5.1M 到RCO引脚22 LED4 第4路有卡指示灯，低电平有效23 RCI 125K检频后数据输入24 RCO 内部基准电路输出，需外接1uF电容到地，同时连接5.1M 到RIO引脚25 LED8 第8路有卡指示灯，低电平有效26 CLKO8 第8路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快27 VSS 电源地图2：结构尺寸图3数据通讯协议3.1 UART协议UART帧格式：一个起始位，8个数据位，一个停止位，无奇偶校验位。

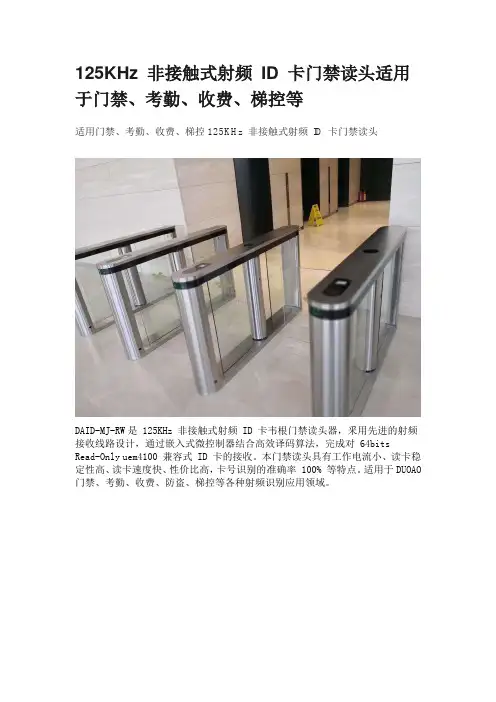

适用门禁、考勤、收费、梯控125KHz 非接触式射频 ID 卡门禁读头
