摘要:对于水利发电而言，其是清洁电能，其生产方法已经获得了许多关注，这也对水电站的运转给予了更多的要求。但是，现阶段，在我国，部分水电站依旧具有相应的问题。而在各个水电站中应用电气工程自动化，能够增强自动化水平、质量，提升电能的生产质量、效率，进而给我国给予更多的清洁类能源。

关键词:水电站;应用;自动化技术;对策;电气工程;水利发电

1.前言

在对水电站进行建设期间，可以借助电气工程自动化，对各个发电装置进行自动化改良、升级、更新，让水电站能够实现自动化运行，即处于无人操作的前提下，系统自主进行运转、发电。另外，电气工程自动化还能够增强水电站的工作质量、效率，减少由于各类人为操作出现错误所引发的故障，保障电力的效率、质量，给水电站给予更多社会、经济等方面的收益。

2.电气工程自动化对于水电站的关键性

电气工程自动化所涉及到的领域较多，现如今，在我国，社会、经济均得到了十分迅速地发展，这也使得水电站总数逐步增多，且其在人们平时的生活中具有愈加关键的作用。而对于电气工程自动化而言，其是水电站中最为普遍的技术，有关人员借助电气工程自动化控制系统对水电站中的所有运作环节加以控制，在进行控制期间，部分电气设备还会伴随了水电站的情况而发生变化，提升了电气系统的运作效率、质量，让水电站能够实现智能化监管，减少了发生各类故障的机率，保障了水电站的工作效率、质量，进而给水电站带来了更多经济、社会等方面的收益。所以，在各个水电站中，应用电气工程自动化是十分关键的，不但能够保证水电站更为安全，还能够减少有关人员的工作总量。因此，有关人员在水电站中，需要应用电气工程自动化，以对水电站的各项运作情况加以监管，提升水电站中电力系统的运作质量、效率，给人们给予更多的供电。

3.应用电气工程自动化能够实现的相关功能

水电站在应用电气工程自动化期间，可以（具体可以参见以下表一）：

表1 应用电气工程自动化能够实现的相关功能

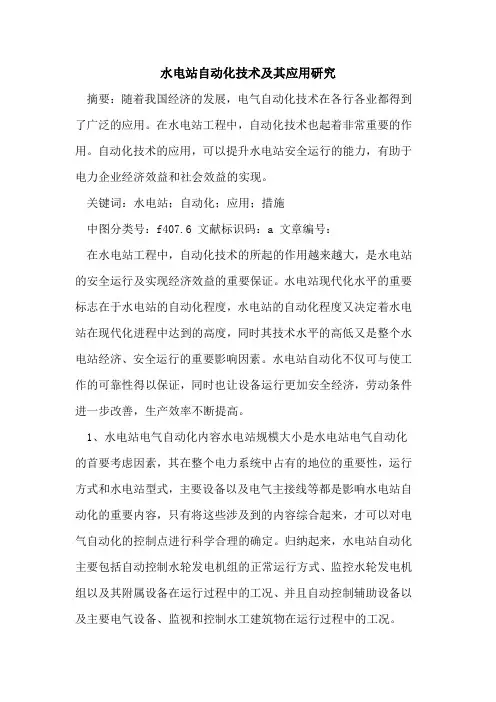

水电站自动化技术及其应用研究

摘要：随着我国经济的发展，电气自动化技术在各行各业都得到了广泛的应用。在水电站工程中，自动化技术也起着非常重要的作用。自动化技术的应用，可以提升水电站安全运行的能力，有助于电力企业经济效益和社会效益的实现。

关键词：水电站；自动化；应用；措施

中图分类号：f407.6 文献标识码：a 文章编号：

在水电站工程中，自动化技术的所起的作用越来越大，是水电站的安全运行及实现经济效益的重要保证。水电站现代化水平的重要标志在于水电站的自动化程度，水电站的自动化程度又决定着水电站在现代化进程中达到的高度，同时其技术水平的高低又是整个水电站经济、安全运行的重要影响因素。水电站自动化不仅可与使工作的可靠性得以保证，同时也让设备运行更加安全经济，劳动条件进一步改善，生产效率不断提高。

1、水电站电气自动化内容水电站规模大小是水电站电气自动化的首要考虑因素，其在整个电力系统中占有的地位的重要性，运行方式和水电站型式，主要设备以及电气主接线等都是影响水电站自动化的重要内容，只有将这些涉及到的内容综合起来，才可以对电气自动化的控制点进行科学合理的确定。归纳起来，水电站自动化主要包括自动控制水轮发电机组的正常运行方式、监控水轮发电机组以及其附属设备在运行过程中的工况、并且自动控制辅助设备以及主要电气设备、监视和控制水工建筑物在运行过程中的工况。 1.1自动控制水轮发电机组的运行方式要实现其最基本的操作程序，首先要从机组的开关到发发电的转化过程，都可以按照既定程序进行自动化运行。同时，由于整个电气系统和水电站自身情况都有规定的运行要求，因此，为了保证各个机组能够安全高效的运作，通过对参数进行调整，达到资源与经济的优化配置，必须对机组的工作和服和运行太熟进行合理的确定和掌握。此外，工作机组中必不可少的是设备备用措施。如果工作机组出现问题或者电力系统频率较高或低下等突发事件，可以自动启用备用机组，保持工作机组的正常运行。

２００２年６月第２期　电．多占设者白劲化　ｌ３　

水电综合自动化系统在星红水电站的应用　

眭仲国　孙炳双　胡继宏　

水电工程部　通用电器公司　

摘要本文简略的介绍了水电综合自动化系统和在星红水电站的应用情况。　

关键词水电综合自动化系统ＰＬＣ微机监控　

Ｏ引言　

水电站综合自动化（包括对电站机组、变压　

器、线路、厂变、公共设备等保护、监测、控制　

等）是电站安全、优质、高效运行的重要保证。　

随着计算机及电子技术的迅猛发展和日益成熟，　

性能先进，运行可靠稳定的电站微机综合自动化　

系统得到了广泛的应用，逐步代替了常规继电保　

护及自动化设备运行状态参量的实时，快速数字　

处理，完成故障诊断，保护动作。近年来，更由　

于嵌入式控制技术及现场总线通讯技术的强大支　

撑，使得复杂的机组，变压器保护系统等得以可　

靠地实现。　

ｌ水电综合自动化系统在星红电站的应用　

１．１电站概述　

星红水电站信于江西黎川县境内，该电站有四　

台发电机，二台主变，二机一变单元接线，发电机出　

口电压等级６．３ｋＶ，主变高压侧电压３５ｋＶ，３５ｋＶ　

出线一回。　

１．２计算机监控系统的监控埘象。　

１．２．１四台水轮发电机组及辅助设备。　

１．２．２二台３５ｋＶ主变压器。　

１．２．３　一条３５ｋＶ线路及配电装置。　

１．２．４　全厂的水力监测，公用没备监测。　

１．３　电站保护监控系统结构　

１．３．１　星红电站计算机保护监控系统采用分层分　

布式系统，由主控层，现地控制单元两层组成，　分设负责全厂集中监控任务的电站层及完成机　

组，开关站及公用设备等监控任务的现地控制　

层。现地控制单元按对象单元设置。　

１．３．２　主控层　

主控层设置一套工控机作主机操作站。主要完　

成全厂运行自动化及其管理，自动发电控制　

（ＡＧＣ）、历史数据存档、归类、检索和管理，　

运行报表生成与打印，并作为运行人员与计算机　

系统的人机接口，完成实时的监视与控制。这里　

需要注意的是，这里一套工控机将多机结构中的　

PCC控制器在草街电站调速系统中的应用

摘要：PCC控制器与PLC和IPC相比较的优越性，以及其在电厂调速系统的具体使用过程中体现的价值。

关键词：调速器；PCC控制器；高精测频

前言:

水电站调速器自动控制部分主要由可编程计算机控制器PCC、整形板、电源模块、操作按钮和灯、主接位移传感器、中位位移传感器和触摸显示屏组成。

1、PCC简介:

自动控制系统采用B&R生产的可编程计算机控制器（PCC）为核心，可编程计算机控制器（PCC）是一种不同于可编程控制器（PLC）和工业控制机（IPC）的可编程计算机控制器，它代表了当今工业控制技术的发展趋势。PCC是在PLC的基础上发展起来的，它不但吸收了PLC的全部优点和IPC的长处，而且他的自身优势非常明显，PCC中采用了分时多任务操作系统，这样编程者可以十分灵活地利用操作系统管理整个系统，摆脱了PLC中单个程序对硬件的依赖。PCC比IPC同样具有优势，它布线灵活，抗干扰能力强。PCC集成了PLC、IPC和大型计算机的各自优点，为工控界提供了高水平的控制平台。
