导线检验标准

  • 格式：doc
  • 大小：2.12 MB
  • 文档页数：14

修订记录

版本 修订记录 编制 审核 批准 生效日期

A0 初版发行 2023-11-10

A1 添加导线内阻检查标准 2023-05-25

A2 添加MID系列用导线示意图 2023-9-23

A3 完善导线内阻检查标准，添加MID系列及其他系列用导线示意图

2023-12-17

相关部门会签 批准/日期 审核/日期 制定/日期

一、 制定目的：

规范导线原材料检查标准及检查方法，以保证导线来料品质。

二、 合用范围：

合用公司所有导线。

三、 检查频率：

参考《进料检查工作指示》（文献编号：NW-QA-SOP-006）与《零缺陷抽样检查工作指示》（文献编号：NW-QA-SOP-027）。

四、 检查所需工具与仪器：

4.1 卡尺； 4.2 钢尺； 4.3 万用表；4.4 弹簧秤；4.5 内阻测试仪

五、 检查依据：

导线线来料检查标准、样品、图纸及其它相关文献如：内部联络单、异常单等；

六、检查项目与检查方法

检查序号 检查类别 检 验 标 准 方法与工具 供应商

1 外包装 1、包装按规定方式包装。

2、标记内容完整、清楚、对的。

3、数量不短缺。

4、产品包装无外观不良。 目视 O Y

2 外 观 1、线材外被无破皮、变形、标记不清；

2、导线加锡部分饱满无锡球、未氧化；

3、导线颜色同批无色差。 目视 O Y

3 尺

寸 长度 详见相关图纸（导线公差±1mm） 钢尺 O Y 外径 参考附件8.1、8.2 卡尺

4 内阻 ≤理论值（详情见附件8.4）+修正值（3mΩ） 内阻测试仪 O Y

5 拉 力 外被无破损、芯线无断线，拉力标准参考附件8.3 弹簧秤 O Y

七、说明

1、Y－Yes，公司规定测试项目；O－Optional，公司希望供应商可以提供此信息；

2、公司没有检测的项目，以供应商提供的数据作为参考； 3、供应商提供的且为公司应检测的项目，标准按规定严格的一方执行。

八、附件

8.1 PVC电子线外径参数表

UL1007电子线外径参数表

导线线号 外径 导线线号 外径

30AWG 1.1+0.1mm 22AWG 1.6+0.1mm

28AWG 1.2+0.1mm 20AWG 1.8+0.1mm

26AWG 1.3+0.1mm 18AWG 2.1+0.1mm

24AWG 1.4+0.1mm 16AWG 2.4+0.1mm

UL1571电子线外径参数表

导线线号 外径 导线线号 外径

32AWG 0.74+0.05mm 20AWG 1.45+0.05mm

30AWG 0.81+0.05mm 18AWG 1.68+0.05mm

28AWG 0.89+0.05mm 16AWG 2.00+0.05mm

26AWG 0.99+0.05mm 14AWG 2.38+0.05mm

24AWG 1.11+0.05mm 12AWG 2.87+0.05mm

22AWG 1.26+0.05mm 10AWG

3.91+0.05mm

UL1015电子线外径参数表

导线线号 外径 导线线号 外径

28AWG 2.00+0.1mm 18AWG 2.80+0.1mm

26AWG 2.10+0.1mm 16AWG 3.10+0.1mm

24AWG 2.20+0.1mm 14AWG 3.50+0.1mm

22AWG 2.40+0.1mm 12AWG 4.00+0.1mm

20AWG 2.50+0.1mm 10AWG 4.60+0.1mm

8.2 硅胶线外径参数表

特软硅胶线

导线线号 外径 导线线号 外径

30AWG 1.0+0.2mm 18AWG 2.3+0.2mm

28AWG 1.3+0.2mm 16AWG 3.0+0.2mm

26AWG 1.5+0.2mm 14AWG 3.5+0.2mm

24AWG 1.6+0.2mm 12AWG 4.5+0.2mm

22AWG 1.7+0.2mm 10AWG 5.4+0.2mm

20AWG 1.8+0.2mm 8AWG 6.5+0.2mm

8.3 导线拉拔力测试参数表

序号 线号 拉力值 拉力单位 备注

1 32AWG 5+2 N 保持5S，反复3次

2 30AWG 10+2 N 保持5S，反复3次

3 28AWG 15+2 N 保持5S，反复3次

4 26AWG 20+2 N 保持5S，反复3次

5 24AWG 25+2 N 保持5S，反复3次

6 22AWG 30+2 N 保持5S，反复3次

7 20AWG 35+2 N 保持5S，反复3次

8 18AWG 40+2 N 保持5S，反复3次

9 16AWG 45+2 N 保持5S，反复3次

10 14AWG 50+2 N 保持5S，反复3次

11 12 AWG 55+2 N 保持5S，反复3次

12 10 AWG 60+2 N 保持5S，反复3次

13 8 AWG 70+2 N 保持5S，反复3次

8.4 导线内阻理论值参数表

序号 线材型号

（UL1007、UL1571、UL1015、硅胶线） 内阻理论标准

例如

（线长100mm相应的理论阻值） 备注

1 16AWG 0.0146 mΩ/mm 1.46 mΩ

2 18AWG 0.0232 mΩ/mm 2.32 mΩ

3 20AWG 0.0367 mΩ/mm 3.67 mΩ

4 22AWG 0.0594 mΩ/mm 5.94 mΩ

5 24AWG 0.0942 mΩ/mm 9.42 mΩ

6 26AWG 0.1500 mΩ/mm 15.0 mΩ

7 28AWG 0.2390 mΩ/mm 23.9 mΩ

8 30AWG 0.3810 mΩ/mm 38.1 mΩ

8.5 MID电池系列用导线示意图

序号 名称 示意图 供应商 联威

1 UL1007

-22AWG导线

2 UL1571

-26AWG导线

3 UL1571

-26AWG导线

4 UL1571

-26AWG导线

5 UL1007

-24AWG导线

6 UL1007

-24AWG导线

7 UL1007

-24AWG导线

8 UL1007

-24AWG导线

9 UL1007

-20AWG线/

UL1007

-24AWG导线

10 UL1007

-24AWG导线

11 UL1007

-24AWG导线

12 UL1007

-24AWG导线

13 UL1007

-24AWG导线

14 UL1007

-24AWG导线

15 UL1007

-24AWG导线

16 UL1007

-24AWG导线

17 UL1007

-24AWG/

UL1571

-26AWG导线

18 UL1007

-24AWG导线

19 UL1007

-24AWG导线

20 UL1007

-24AWG导线

21 UL1007

-24AWG导线

22 UL1007

-24AWG/

UL1571

-26AWG导线

23 UL1007

-24AWG导线

24 UL1007

-24AWG导线

25 UL1007

-24AWG导线

26 UL1007

-24AWG导线

27 UL1007

-24AWG/

UL1571

-26AWG导线

28 UL1007

-24AWG/

UL1571

-26AWG导线

29 UL1007

-24AWG导线

30 UL1007

-24AWG导线

31 UL1007

-24AWG导线

32 UL1007

-24AWG导线

33 UL1571

-24AWG导线

34 UL1007

-24AWG导线

35 UL1007

-24AWG/UL1571

-26AWG导线

36 UL1007

-24AWG导线

37 UL1571

-26AWG导线

合集下载

电线电缆出厂检验标准

电线电缆出厂检验标准

电线电缆出厂检验标准

第9部分：日本PVC绝缘软电线

1范围

本标准规定了VFF型聚氯乙烯绝缘扁形软电线，VCTF型聚氯乙烯绝缘聚氯乙烯护套圆形软电

线（以下简称电线）的检验项目技术要求与试验方法和检验规则。

本标准适用于电线作为出厂检验的依据。电线的入库检验参照执行。

2规范性引用文件

JIS3005-1993 橡胶或塑料绝缘电线和电缆试验方法

GB/T3956-1997 电缆的导体

3技术要求与试验方法

3.1结构和尺寸

3.1.1 电线的导体应符合GB/T3956中 第5种导体的规定。

导体的结构、要求应符合表1中的规定。

表1

品种 芯数 结构 单根铜丝伸长

率% 导体束丝绞距mm

标称截面㎜² 单根铜丝规格

㎜ 根数

VFF型PVC绝缘

扁形软电线 2 1.8 0.18±0.004 73 >12 <54

VCTF型PVC绝缘

PVC护套圆形软

电线 3 1.8 0.18±0.004 73 >12 <54

是否合格,用符合测量精度的量具进行测量。

3.1.2 绝缘和护套的结构尺寸符合表2的规定。

表2

品种规格 绝缘厚度mm

导线直径mm 护套厚度mm

外形尺寸mm 平

均 最小 平均 最

小 最

大

VFF 2×1.8mm² 0.8 0.64 3.4±0.35×6.8±0

.35 0.4 0.2

8 0.5 4.2±0.2×7.6±0.

3

VCTF 3×1.8

mm² 0.6 0.48 ￠2.95±0.22 1.0 0.7

￠8.4±0.35

三芯电线的成缆节距应小于70mm

Q/ALS2505.9-2003

是否合格,按JIS3005中5.(2)和5.(3)条规定测量。

3.2导体电阻

电线在20

℃时的导体电阻应不大于10.3Ω/km。

是否合格，应对每根至少为1m的电线导体用双臂电桥进行测量。

测量时环境温度不是20

℃，应按表3所列的温度校正系数K

t进行校正。

表3 在t

℃时测量导体电阻校正到20

℃时的温度校正系数K

t

测量时

导体温度

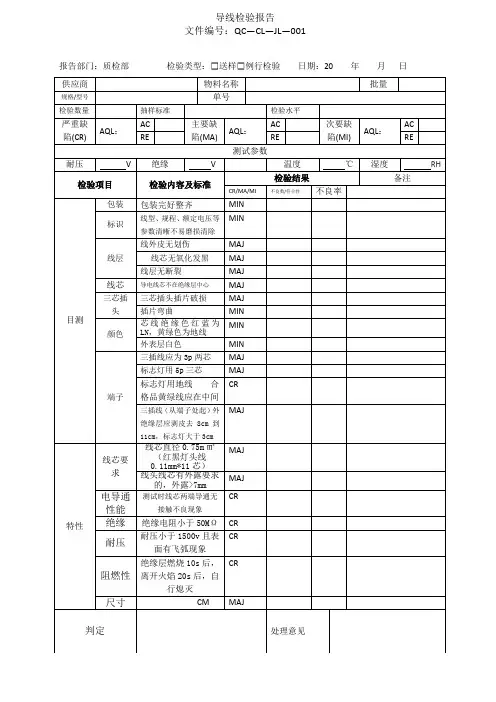

导线检验报告
