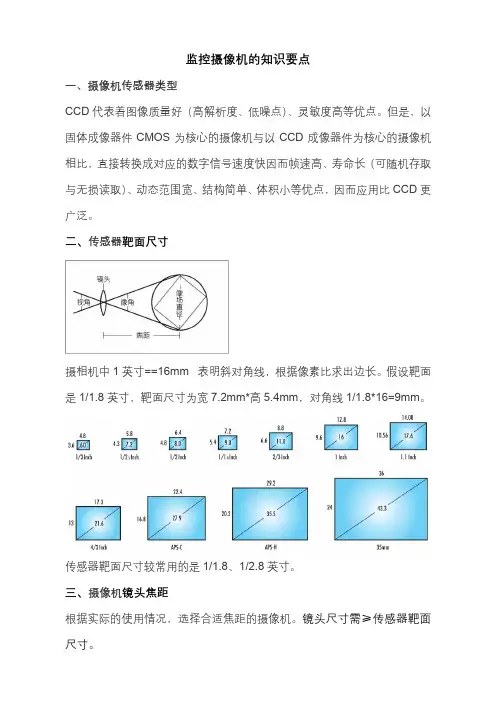

监控摄像机的知识要点一、摄像机传感器类型CCD代表着图像质量好（高解析度、低噪点）、灵敏度高等优点。

但是，以固体成像器件CMOS为核心的摄像机与以CCD成像器件为核心的摄像机相比，直接转换成对应的数字信号速度快因而帧速高、寿命长（可随机存取与无损读取）、动态范围宽、结构简单、体积小等优点，因而应用比CCD更广泛。

二、传感器靶面尺寸摄相机中1英寸==16mm表明斜对角线，根据像素比求出边长。

假设靶面是1/1.8英寸，靶面尺寸为宽7.2mm*高5.4mm，对角线1/1.8*16=9mm。

传感器靶面尺寸较常用的是1/1.8、1/2.8英寸。

三、摄像机镜头焦距根据实际的使用情况，选择合适焦距的摄像机。

镜头尺寸需≥传感器靶面尺寸。

焦距（f）是镜头和感光元之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了;如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

摄像头的常用焦距主要有四种，分别为2.8mm\4mm\6mm\8mm等，广角镜头：视角90度以上，观察范围较大近处图像有变形；标准镜头：视角30度左右，使用范围较广；长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

四、摄像机清晰度（分辨率）安防监控摄像头分辨率是构成图像的总像素数，由图像宽度和高度来衡量。

1080P全高清(FHD)的设备像素约为207.36万，“P”是英文“progressive”的缩写，翻译成中文是“逐行”。

5MP代表像素约为500万，4K超高清(SHD)分辨率代表影像的水平清晰度接近4000像素点。

8K是4K分辨率的四倍。

码流就是指视频数据在单位时间内的数量大小，也叫码率（比特率Bit Rate），是单位时间内视频(或音频)的数据量，单位是bps (bit per second，位每秒) ，一般使用kbps (千位每秒) 或Mbps (百万位每秒)。

中文译为"互补金属氧化物半导体"(Comple-mentary Metal-Oxicle-Semiconductor)何谓摄影机CCD像素？所谓CCD简单的说就是摄影机的灵魂之窗，而CCD本身样子长的像一块IC chip，chip的上方有许多的感光微细元件，感光元件的多寡则直接影响摄影机画质的好坏，而其上的感光元件则称之为“画素”。

何谓3CCD？一般的摄影机只有一个CCD，而3CCD则有3个CCD chip，并且R、G、B（红、绿、蓝）3原色分别由3个chip来处理，因此它的色彩饱和度及解析度会比一般单CCD摄影机高很多。

如果你有留意过业务等级的摄影机，你会发现，清一色皆为3CCD机种。

何谓摄像机的防震功能（Steady Shot）？“防震”！！不是说机器不怕摔，而是於手持拍摄时可以增加影片的稳定性。

目前防震可以分为两种系统，一为光学防震、另一为数位防震。

光学防震是以镜片浮动的原理产生稳定的效果，画质相当好，几乎与原来不用防震时的画质一样，但是防震的效果不明显。

另外数位防震为将影片放大，取中间部份的影相成为主影像，其馀周边的影像则为防震产生时的运动空间，因为影像被放大，所以画质变差，但是防震效果较好。

广角镜（Wide Angle）又叫短焦镜头。

广角镜因焦距非常短，所以投射到底片上的景物就变小了，扩阔镜头拍摄角度，除可拍摄更多景物，更能在狭窄的环境下拍摄出宽阔角度的影像。

曝光量(Exposure)曝光量是图像构成最原始的关键因素，它主要由光圈(Aperture)以及快门(Shutter)两方面决定。

景深在摄取图像时，调节摄像机镜头，使距离摄像机一定距离的景物清晰成像的过程，叫做对焦（聚焦），那个景物所在的点，称为对焦点，因为"清晰"并不是一种绝对的概念，所以，对焦点前（靠近摄像机）、后一定距离内的景物的成像都可以是清晰的，这个前后范围的总和，就叫做景深，意思是只要在这个范围之内的景物，都能清楚地拍摄到。

一、监控摄像机的制式常见的视频信号制式有PAL、NTSC和SECAM。

PAL是逐行倒像正交平衡调幅制，NTSC是正交平衡调幅制。

PAL：供电频率为50Hz、场频为每秒50场、帧频为每秒25帧、扫描线为625行，图像彩色误差较小，与黑白电视的兼容也好代表国家：中国、德国NTSC：供电频率为60Hz，场频为每秒60场，帧频为每秒30帧，扫描线为525行。

代表国家：美国、日本SECAM:按顺序传送彩色与存储。

代表国家：俄罗斯、法国、埃及二、监控摄像机的扫描方式视频采集的扫描方式有隔行扫描和逐行扫描两种。

我们经常见到的720p、1080i、1080p中的P就是指逐行扫描，I指隔行扫描。

逐行扫描每一帧图像均是由电子束顺序地一行接着一行连续扫描而成。

因此图像显示画面平滑，无闪烁，显示效果好。

隔行扫描隔行扫描就是将每一帧图像通过两场扫描完成。

第一场称奇数场，只扫描奇数行，而第二场偶数场，只扫描偶数行，通过两场扫描完成原来一帧图像扫描的行数。

隔行扫描会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应。

三、监控摄像的最低照度最小照度指摄像机能够正常输出图像的最低照度值，有时被称为“灵敏度”，单位是勒克斯（LUX ）。

以摄像机正常工作照度范围划分：普通型：1~3Lux星光型：0.01 Lux以下红外型：0 Lux，采用红外照明超星光型：0.0001Lux以下四、监控摄像的信噪比信噪比指的是信号电压和噪声电压的比值，用S/N表示，单位为dB。

计算公式：S/N=20log（Vs/Vn）。

信噪比性能直接决定了摄像机在低照度条件下的输出图像质量（噪点）。

信噪比越高，干扰噪点的影响就越小，图像就越洁净。

五、监控摄像机的自动增益控制（AGC）自动增益控制AGC(Auto Gain Control)。

摄像机为了能在不同的景物照度条件下都能输出标准视频信号，必须使放大器的增益能够在较大的范围内进行调节。

照度很低时可自动增加摄像机的灵敏度，增强图像信号输出，从而获得清晰明亮的图像。

摄像监控知识点总结一、摄像监控技术原理1. 摄像监控系统的组成摄像监控系统主要由摄像机、监控器、录像机、传输设备、控制设备等组成，其中摄像机是整个监控系统中最重要的部分，其主要功能是通过图像传感器将现场画面转换成电信号，再经过信号处理、编码、传输、解码等环节，最终显示在监控器上或者通过录像机进行存储。

2. 摄像监控系统的工作原理摄像监控系统主要通过图像采集、信号处理、传输显示、存储等环节完成对监控区域的实时监控和录像功能。

其中图像采集是指通过摄像头对被监控区域的图像进行采集；信号处理主要是对采集到的图像信号进行调整、增强等处理，以保证图像质量；传输显示是指将处理后的图像信号传输到监控中心或者监控设备上进行实时显示；存储是指将监控过程中的图像信号进行记录和存储，以便后期查阅和分析使用。

3. 摄像监控系统的工作流程摄像监控系统的工作流程主要包括信号采集、信号处理、信号传输、信号显示和信号存储等环节。

在系统运行过程中，各个环节相互配合，保证了对被监控区域的实时监控和录像功能。

二、摄像监控系统的应用1. 公共安全领域摄像监控系统在公共安全领域中得到了广泛的应用，包括城市公共交通、地铁、机场、车站、商场、社区、学校、单位等多个场所。

通过摄像监控系统可以对公共场所进行全天候实时监控，对治安事件、交通事故、火灾等紧急情况及时做出反应，保障公共安全和秩序。

2. 交通管理领域摄像监控系统在交通管理领域中得到了广泛的应用，包括交通路口、高速公路、城市道路等多个场所。

通过摄像监控系统可以对交通违法行为、交通事故等情况进行实时监控和录像，提高交通管理效率和道路安全性。

3. 工业生产领域摄像监控系统在工业生产领域中得到了广泛的应用，包括工厂车间、生产线、机器设备等多个场所。

通过摄像监控系统可以对工业生产过程进行实时监控和录像，及时发现设备故障、生产事故等情况，提高生产效率和产品质量。

摄像监控系统在商业零售领域中得到了广泛的应用，包括商场、超市、便利店等多个场所。
