内径百分表的读数方法

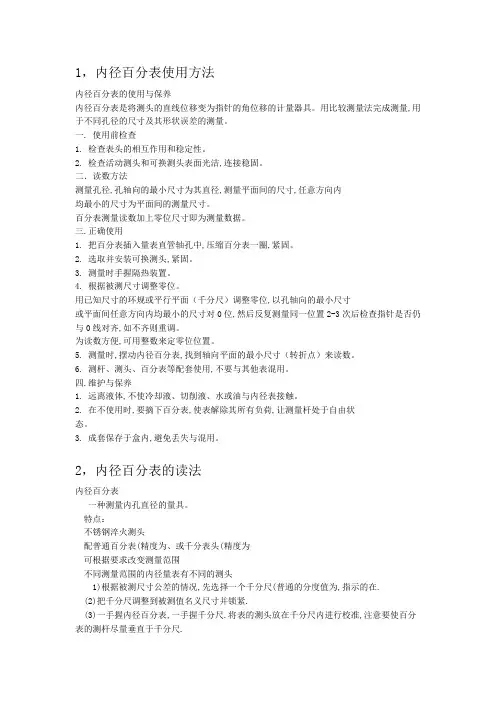

1，内径百分表使用方法

内径百分表的使用与保养

内径百分表是将测头的直线位移变为指针的角位移的计量器具。用比较测量法完成测量,用于不同孔径的尺寸及其形状误差的测量。

一. 使用前检查

1. 检查表头的相互作用和稳定性。

2. 检查活动测头和可换测头表面光洁,连接稳固。

二．读数方法

测量孔径,孔轴向的最小尺寸为其直径,测量平面间的尺寸,任意方向内

均最小的尺寸为平面间的测量尺寸。

百分表测量读数加上零位尺寸即为测量数据。

三.正确使用

1. 把百分表插入量表直管轴孔中,压缩百分表一圈,紧固。

2. 选取并安装可换测头,紧固。

3. 测量时手握隔热装置。

4. 根据被测尺寸调整零位。

用已知尺寸的环规或平行平面（千分尺）调整零位,以孔轴向的最小尺寸

或平面间任意方向内均最小的尺寸对0位,然后反复测量同一位置2-3次后检查指针是否仍与0线对齐,如不齐则重调。

为读数方便,可用整数来定零位位置。

5. 测量时,摆动内径百分表,找到轴向平面的最小尺寸（转折点）来读数。

6. 测杆、测头、百分表等配套使用,不要与其他表混用。

四.维护与保养

1. 远离液体,不使冷却液、切削液、水或油与内径表接触。

2. 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状

态。

3. 成套保存于盒内,避免丢失与混用。

2，内径百分表的读法

内径百分表

一种测量内孔直径的量具。

特点：

不锈钢淬火测头

配普通百分表(精度为、或千分表头(精度为

可根据要求改变测量范围

不同测量范围的内径量表有不同的测头

1)根据被测尺寸公差的情况,先选择一个千分尺(普通的分度值为,指示的在.

(2)把千分尺调整到被测值名义尺寸并锁紧.

(3)一手握内径百分表,一手握千分尺.将表的测头放在千分尺内进行校准,注意要使百分表的测杆尽量垂直于千分尺. (4)调整百分表使压表量在-0.3mm左右,并将表针置零.按被测尺寸公差调整表圈上的误差指示拨片.

.. . . ..

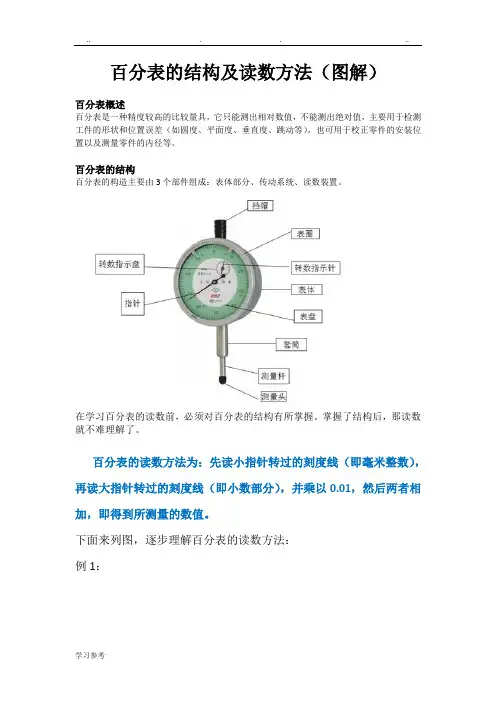

学习参考 百分表的结构及读数方法（图解）

百分表概述

百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构

百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

在学习百分表的读数前，必须对百分表的结构有所掌握。掌握了结构后，那读数就不难理解了。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

下面来列图，逐步理解百分表的读数方法：

例1： .. . . ..

学习参考

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为0mm） +（读大指针转过的刻度线（即小数部分），并乘以0.01为0.87mm）=0.87mm

例2：

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以0.65为0.65mm）=1.65mm

例3： .. . . ..

学习参考

如上图所示的数值为：（读小指针转过的刻度线（即毫米整数）为1mm） +（读大指针转过的刻度线（即小数部分），并乘以0.97为0.97mm）=1.97mm

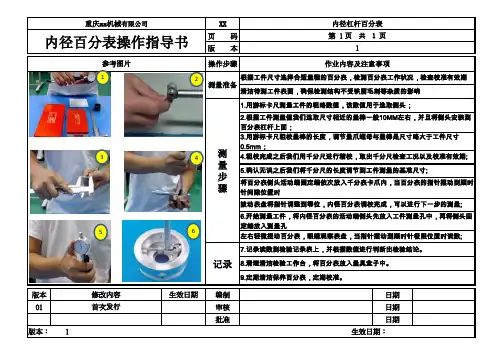

XX页 码版 本版本编制日期01审核日期批准日期首次发行版本： 1 生效日期：修改内容生效日期将百分表侧头活动端固定端依次放入千分表卡爪内，当百分表的指针摆动到顺时针间隙位置时拨动表盘将指针调整到零位，内径百分表调校完成，可以进行下一步的测量;6.开始测量工件，将内径百分表的活动端侧头先放入工件测量孔中，再将侧头固定端放入测量孔左右轻微摆动百分表，眼睛观察表盘，当指针摆动到顺时针极限位置时读数;清洁待测工件表面，确保检测结构不受铁屑毛刺等杂质的影响1.用游标卡尺测量工件的粗略数值，该数值用于选取侧头；2.根据工件测量值我们选取尺寸相近的量棒一般10MM左右，并且将侧头安装到百分表杠杆上面；7.记录读数到检验记录表上，并根据数值进行判断出检验结论。8.清理清洁检验工作台，将百分表放入量具盒子中。9.定期清洁保养百分表，定期校准。记录作业内容及注意事项重庆xx机械有限公司内径杠杆百分表内径百分表操作指导书第 1 页 共 1 页1参考图片操作步骤测量准备根据工件尺寸选择合适量程的百分表，检测百分表工作状况，检查校准有效期3.用游标卡尺粗校量棒的长度，调节量爪螺母与量棒是尺寸略大于工件尺寸0.5mm；4.粗校完成之后我们用千分尺进行精校，取出千分尺检查工况以及校准有效期;5.确认无误之后我们将千分尺的长度调节到工件测量的基准尺寸;测量步骤1 2 3 4 5 6

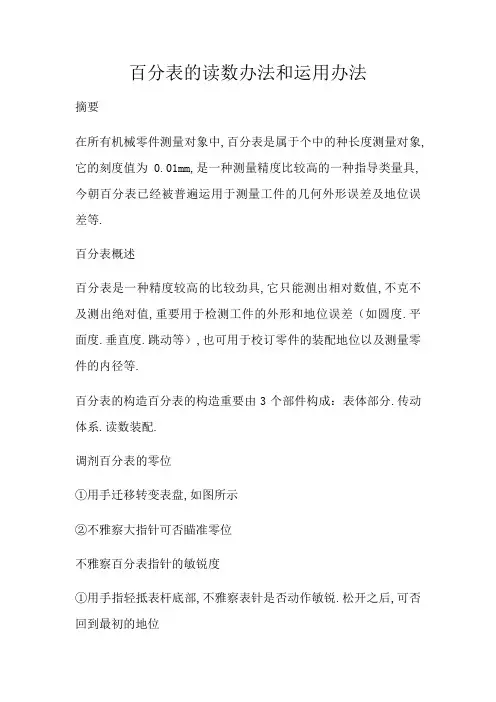

百分表的读数办法和运用办法

摘要

在所有机械零件测量对象中,百分表是属于个中的种长度测量对象,它的刻度值为0.01mm,是一种测量精度比较高的一种指导类量具,今朝百分表已经被普遍运用于测量工件的几何外形误差及地位误差等.

百分表概述

百分表是一种精度较高的比较劲具,它只能测出相对数值,不克不及测出绝对值,重要用于检测工件的外形和地位误差（如圆度.平面度.垂直度.跳动等）,也可用于校订零件的装配地位以及测量零件的内径等.

百分表的构造百分表的构造重要由3个部件构成：表体部分.传动体系.读数装配.

调剂百分表的零位

①用手迁移转变表盘,如图所示

②不雅察大指针可否瞄准零位

不雅察百分表指针的敏锐度

①用手指轻抵表杆底部,不雅察表针是否动作敏锐.松开之后,可否回到最初的地位 百分表的读数办法

①先读小指针转过的刻度线（即毫米整数）,再读大指针转过的刻度线（即小数部分）,并乘以0.01,然后两者相加,即得到所测量的数值

运用百分表的留意事项

①运用前,应检讨测量杆运动的灵巧性.即轻轻推进测量杆时,测量杆在套筒内的移动要灵巧,没有若何轧卡现象,每次手松开后,指针能回到本来的刻度地位. ②运用时,必须把百分表固定在靠得住的夹持架上.切不成妄想省事,随意夹在不稳定的地方,不然轻易造成测量成果不准确,或摔坏百分表. ③测量时,不要使测量杆的行程超出它的测量规模,不要使表头忽然撞到工件上,也不要用百分表测量概况光滑度或有明显凹凸不服的工作. ④测量平面时,百分表的测量杆要与平面垂直,测量圆柱形工件时,测量杆要与工件的中间线垂直,不然,将使测量杆运动不灵或测量成果不准确. ⑤为便利读数,在测量前一般都让大指针指到刻度盘的零位.

百分表保护与保养

①远离液体,不使冷却液.切削液.水或油与内径表接触. ②在不运用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状况. ③成套保管于盒内,防止丧掉与混用.
