上海东富龙 德惠

ZKJ（卧式）型组合式空调机组

操作规程

.

. 【目的】建立固体制剂车间洁净区空调系统的机组正常使用、安全操作、维护保养标准操作指引。

【范围】本文件仅适用于上海东富龙德ZKL型洁净空调自控系统的日常操作。

【职责】设备管理员负责机组设备的定期维护、保养和统一管理。操作人员负责机组设备的日常运行操作、交接班记录、清洁卫生和填写使用记录。

【要求】操作人员严格按规程运行设备，熟识机器结构和工作原理及各部位的调整方法。熟悉各电气按钮、开关的功能；熟练运用洁净空调自控系统。

操作人员对设备负有监管和看护责任。未经管理人员批准，不准他人乱动、无关人员操作设备。设备启动后不能擅自离开操作岗位。多人操作同一设备时，应严格履行交接班检查手续。设备发生故障后，应立即停机，保护现场，报告事故发生过程和情节，以查证原因，妥善处理。

【工作原理】

主要应用的测控仪表有温、湿度，压差等；通过调整空调机组的送风机频率，输出合适的风量给到洁净室；通过调整排风阀和回风阀，使得房间压差满足规定的范围；通过调整新风和回风的比例，补充合适的新风量。

在空调机箱处配备冷冻水、蒸汽管路，通过盘管对用风进行温度调控，以满足洁净室温度要求；在空调机箱处配备冷水器、加湿器，对用风进行湿度调控，以满足洁净室湿度要求。

控制方式有手、自动操作模式；自动控制模式主要为正常\值班两种工作模式，根据各种模式，程序自动实现相关设备的控制，以达到要求的洁净室温湿度范围。

【注意事项】

1. 操作人员在进入空调机箱作常规检查前，确认本机组处于停机状态。进入机箱内部前，在机箱外显要位置悬挂警示牌。检修门确保开启状态。

2. 工作人员全部离开机组内部后，关闭各检修门，方可通电！

3. 生产过程中空调机组不允许停机，但机组出现故障时应及时停机。操作人员应该及时、合理的调节送风温、湿度，以满足生产工艺要求，并确保系统送风量稳定。

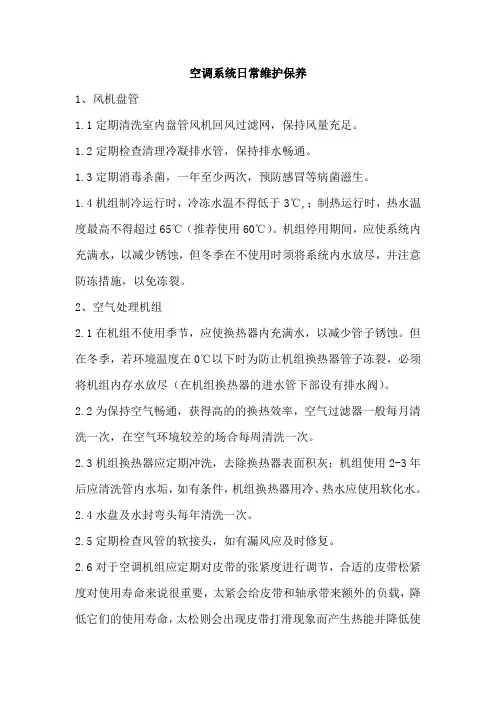

空调系统日常维护保养

1、风机盘管

1.1定期清洗室内盘管风机回风过滤网，保持风量充足。

1.2定期检查清理冷凝排水管，保持排水畅通。

1.3定期消毒杀菌，一年至少两次，预防感冒等病菌滋生。

1.4机组制冷运行时，冷冻水温不得低于3℃,；制热运行时，热水温度最高不得超过65℃（推荐使用60℃）。机组停用期间，应使系统内充满水，以减少锈蚀，但冬季在不使用时须将系统内水放尽，并注意防冻措施，以免冻裂。

2、空气处理机组

2.1在机组不使用季节，应使换热器内充满水，以减少管子锈蚀。但在冬季，若环境温度在0℃以下时为防止机组换热器管子冻裂，必须将机组内存水放尽（在机组换热器的进水管下部设有排水阀）。

2.2为保持空气畅通，获得高的的换热效率，空气过滤器一般每月清洗一次，在空气环境较差的场合每周清洗一次。

2.3机组换热器应定期冲洗，去除换热器表面积灰；机组使用2-3年后应清洗管内水垢，如有条件，机组换热器用冷、热水应使用软化水。

2.4水盘及水封弯头每年清洗一次。

2.5定期检查风管的软接头，如有漏风应及时修复。

2.6对于空调机组应定期对皮带的张紧度进行调节，合适的皮带松紧度对使用寿命来说很重要，太紧会给皮带和轴承带来额外的负载，降低它们的使用寿命，太松则会出现皮带打滑现象而产生热能并降低使 2 用寿命。皮带的松紧度可通过两种方法来判断，一是可使用皮带松紧度量具来判断，量具本身带有一个尺表，根据皮带中心距和皮带型号确认皮带张紧度的大小。若没有皮带张紧度量具，应调节皮带松紧至风机启动时皮带不发出尖叫声为止，如发出短促的叫声是允许的。拉紧皮带后，开动风机之前，重新检查皮带轮的对齐情况，如有必要则重新调整对齐。新皮带在开始使用时可能有点拉伸，则应在运行几天后重新检查皮带张紧度。

机组开始运行一个星期后，应重新调整皮带的松紧，以后每运行三个月应作一次例行检查。

3、主机

3.1定期检查机组运行压力、运行电流。

上海东富龙 德惠

ZKJ（卧式）型组合式空调机组

操作规程

【目的】建立固体制剂车间洁净区空调系统的机组正常使用、安全操作、维护保养标准操作指引。

【范围】本文件仅适用于上海东富龙德ZKL型洁净空调自控系统的日常操作。

【职责】设备管理员负责机组设备的定期维护、保养和统一管理。操作人员负责机组设备的日常运行操作、交接班记录、清洁卫生和填写使用记录。

【要求】操作人员严格按规程运行设备，熟识机器结构和工作原理及各部位的调整方法。熟悉各电气按钮、开关的功能；熟练运用洁净空调自控系统。

操作人员对设备负有监管和看护责任。未经管理人员批准，不准他人乱动、无关人员操作设备。设备启动后不能擅自离开操作岗位。多人操作同一设备时，应严格履行交接班检查手续。设备发生故障后，应立即停机，保护现场，报告事故发生过程和情节，以查证原因，妥善处理。

【工作原理】

主要应用的测控仪表有温、湿度，压差等；通过调整空调机组的送风机频率，输出合适的风量给到洁净室；通过调整排风阀和回风阀，使得房间压差满足规定的范围；通过调整新风和回风的比例，补充合适的新风量。

在空调机箱处配备冷冻水、蒸汽管路，通过盘管对用风进行温度调控，以满足洁净室温度要求；在空调机箱处配备冷水器、加湿器，对用风进行湿度调控，以满足洁净室湿度要求。

控制方式有手、自动操作模式；自动控制模式主要为正常\值班两种工作模式，根据各种模式，程序自动实现相关设备的控制，以达到要求的洁净室温湿度范围。

【注意事项】

1. 操作人员在进入空调机箱作常规检查前，确认本机组处于停机状态。进入机箱内部前，在机箱外显要位置悬挂警示牌。检修门确保开启状态。

2. 工作人员全部离开机组内部后，关闭各检修门，方可通电！

3. 生产过程中空调机组不允许停机，但机组出现故障时应及时停机。操作人员应该及时、合理的调节送风温、湿度，以满足生产工艺要求，并确保系统送风量稳定。

4. 机组正常运行时，不允许打开检修门。运行中严禁开门，待风机完全静止后，方可进入。

21冷

却器（车内温度传感器）热敏电阻E31150A HTR(BAT)2(BAT)2110A ECU-B NO.2SS+SS-21F1冷却器（阳光传感器）热敏电阻

1GND3+B2SIE30带风扇的鼓风机马达分总成

15E714 号接线连接器1SOL-2SOL+带皮带轮的压缩机总成B934ASG-129ATR2ASOL+33ATSD30AS5-122ABLW21AB14AGNDB5SGAB6TEAE43(A),z1(B)空调放大器总成

1 号冷却器热敏电阻z1(B)空调线束总成3A443D171

16912LG

BRRRVGRW-BLLWWL

LGLGLG

W-BW-BLLLG

BRAE1

BA2AE2EF1EF1

ECEBBAPTC 加热器（带自动空调）（TFTM 制造）, 自动空调（TFTM 制造）

－237－(BAT)2140A H-LP-MAIN325111H-LP继电器1

27AHLS12ACANL11ACANH3BBUSB2BUS G4BB BUSMMM空气混合风门伺服机构分总成模式风门伺服机构分总成1 号鼓风机风门伺服机构分总成连接器外壳颜色（蓝色）连接器外壳颜色（红色）连接器外壳颜色（黑色）3A353C44WYE43(A),z1(B)空调放大器总成BR-BB

z1(B)空调线束总成WYR-BR-BPTC 加热器（带自动空调）（TFTM 制造）, 自动空调（TFTM 制造）

－238－

3+2PR

1-空调压力传感器A136LIN18IG+5GNDE20空调控制总成

12144 号接线连接器E7110AS5-340APTC19APRE39APTC33APTC213ASG-21AIG+37ALIN144(IG)263D7.5A HTR-IG3D2

465312W

W-BW-BBLSBSBLVLBGG空调放大器总成PRWPWR

E43(A),z1(B)YR

WYYWAE8AE8AE8AE8AE8AE8

EDPTC 加热器（带自动空调）（TFTM 制造）, 自动空调（TFTM 制造）
