485终端机操作指南(新开普)

以太网转RS485模块可以实现以太网数据与RS485接口数据间的透明传输
功能简介：
1、模块默认作TCP主机，默认IP为：192.168.1.110，默认端口为6000；
2、通过网页选择模块RS485串口波特率，波特率默认为19200；
3、通过网页配置模块IP，子网掩码，网关及TCP端口(范围：1～65535)；
4、通过网页修改MAC,主机名，DNS服务器名；
5、通过网页设置是否IP自动获得功能；
6、通过网页设置串口接收超时时间，单位为ms；
7、模块采用5V直流电供电，电流大小为160mA；
应用场合：
1、与其他单片机串口连接，快速实现单片机以太网通信功能；
2、原有RS232串口系统的设备通过该模块，快速升级成以太网接口设备；
3、使用我们提供的VC源代码例程，非常方便的实现上位机TCP通信二次开发；
4、免费赠送TCP转串口demo源代码（非该模块成品代码），可用于学习单片机以太网通信以及模块的二次开发；
测试流程：
1、从J4口为模块供5V电源，注意电源极性，否则容易引起模块损坏，也可从串口第9脚接5V电源，第5脚接地。

2、模块上电初始化成功后，D1开始闪烁；
3、将模块的网口与PC机网口用交叉网线相连，模块网口绿灯常亮表示网路物理连接正常，黄灯闪烁表示有以太网数据通信；
4、PC机网卡IP配置为：192.168.1.2，网关为192.168.1.1；
5、在游览器地址栏中输入192.168.1.110，登录模块参数配置平台，登录用户名及密码均为admin；
注意：模块除IP地址和端口外，其他参数尽量不要修改如需恢复出厂设置，请短接J7直至模块红灯灭。

RS485接线1. 介绍RS485是一种常用的串行通信协议，适用于远距离、高速数据传输。

在RS485通信中，接线的正确性对传输效果非常重要。

本文将详细介绍RS485接线的步骤和注意事项。

2. RS485接线步骤2.1 准备所需材料在进行RS485接线前，需要准备以下材料：•RS485通信设备•适配器或转换器•网线2.2 连接RS485设备首先，将RS485通信设备连接到计算机或控制台设备。

通常，RS485设备具有标准的串口接口，可以直接连接到计算机的串口。

如果计算机没有串口接口，可以使用串口转USB 的适配器。

2.3 连接适配器或转换器如果RS485设备的接口类型与计算机或控制台设备的接口类型不匹配，需要使用适配器或转换器来实现连接。

适配器或转换器可以将RS485信号转换为计算机或控制台设备可识别的信号。

2.4 连接网线在进行RS485通信之前，在RS485设备之间需要使用网线进行连接。

通常，RS485设备具有两个端口，分别是A端口和B端口。

将A端口与另一个设备的B端口相连，并将B端口与另一个设备的A端口相连，形成一个环形拓扑结构。

3. RS485接线注意事项在进行RS485接线时，需要注意以下事项：3.1 线序匹配在连接RS485设备之前，需要确保A端口与B端口的线序匹配。

A端口的信号线应与B端口的信号线相连接，保持一致。

线序不匹配会导致通信中断或数据传输错误。

3.2 终端电阻设置在RS485通信线的两端，需要设置终端电阻以提高通信质量。

终端电阻一般为120欧姆，分别连接在A端口和B端口的末端。

3.3 接地连接在进行RS485接线时，需要确保设备之间的接地连接良好。

正确的接地连接可以减少干扰和噪音，提高通信的可靠性。

3.4 监测信号质量在进行RS485通信之前，建议使用专业的仪器来监测信号质量。

通过监测信号质量，可以及时发现并解决通信中的问题，确保数据的准确传输。

4. 总结本文介绍了RS485接线的步骤和注意事项。

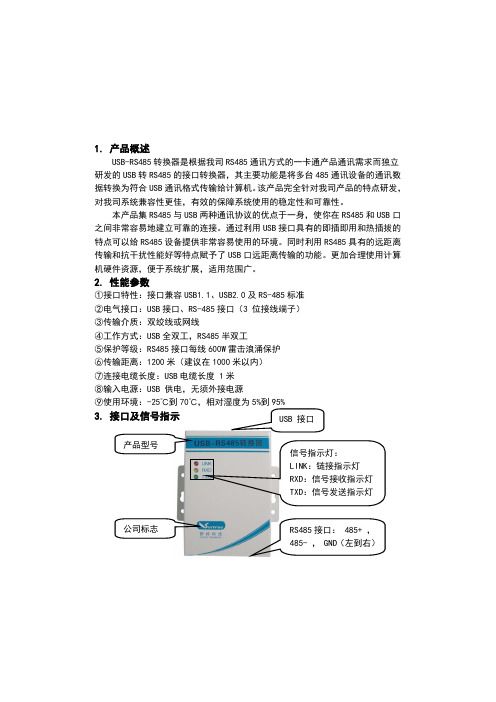

1. 产品概述USB-RS485转换器是根据我司RS485通讯方式的一卡通产品通讯需求而独立研发的USB 转RS485的接口转换器，其主要功能是将多台485通讯设备的通讯数据转换为符合USB 通讯格式传输给计算机。

该产品完全针对我司产品的特点研发，对我司系统兼容性更佳，有效的保障系统使用的稳定性和可靠性。

本产品集RS485与USB 两种通讯协议的优点于一身，使你在RS485和USB 口之间非常容易地建立可靠的连接。

通过利用USB 接口具有的即插即用和热插拔的特点可以给RS485设备提供非常容易使用的环境。

同时利用RS485具有的远距离传输和抗干扰性能好等特点赋予了USB 口远距离传输的功能。

更加合理使用计算机硬件资源，便于系统扩展，适用范围广。

2. 性能参数①接口特性：接口兼容USB1.1、USB2.0及RS-485标准 ②电气接口：USB 接口、RS-485接口（3 位接线端子） ③传输介质：双绞线或网线④工作方式：USB 全双工，RS485半双工 ⑤保护等级：RS485接口每线600W 雷击浪涌保护 ⑥传输距离：1200米（建议在1000米以内） ⑦连接电缆长度：USB 电缆长度 1米 ⑧输入电源：USB 供电，无须外接电源⑨使用环境：-25℃到70℃，相对湿度为5%到95%3. 接口及信号指示USB 接口RS485接口： 485+ ， 485- ， GND （左到右）信号指示灯：LINK ：链接指示灯 RXD ：信号接收指示灯 TXD ：信号发送指示灯公司标志 产品型号4. 连接使用一台转换器最多可以带32台485设备，根据转换器可带设备数，将产品分为两个型号，即ST-USB16和ST-USB32。

ST-USB16可以带16台设备，ST-USB32可以带32台设备。

RS485通讯端接线时，485+和485-接线一定要互为双绞，采用双绞线或网线。

如果线路过长和机器较多，应在最后一台485机器的485+和485-上并接 120欧姆的终端电阻来改善通讯质量。

采用485 MODBUS协议，波特率9600 N81格式，RTU模式。

首先打开文件夹下的软件，然后通过软件打开工程，这个工程文件是我设置好的，你可以直接发送命令。

该板子有如下寄存器地址，4打头需要用03命令进行读取，5打头的需要用06命令来设置40001地址是温度数据小数点后1位，271表示27.1度
40002地址是湿度数据，小数点后1位，534表示53.4
50001是温度下限地址
50002是温度上限地址
50003是湿度下限地址
50004是湿度上限地址
50005是设备通讯地址，寄存器地址
50006是温度系数地址
50007是湿度系数地址
下面说下温度和湿度系数设置方法，点击软件的06命令，会弹出一个对话框，在输入值里面输入12表示实际温度加1.2度或1.2湿度，如果输入-13表示减去相应的值，这里面保留小数点后1位的，如输入126，单片机实际解析为12.6度。

485 gnd接法
485总线接法包括以下几种：
1.共地法：用一根线或屏蔽线连接所有485设备的GND地，以避免电位差影响所有设备之间的通信。

2.终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻，以提高通信质量。

3.中间分段断开法：通过从中间断开来检查是否设备负载过多、通讯距离过长、某台设备对整个通讯线路的影响
等。

4.单独拉线法：单独简易拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

5.更换转换器法：随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量。

6.笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备，用它来替换客户电脑进行通讯，如果正
常，则表明客户的电脑的串口有可能被损害或者受伤。

可以根据遇到的问题采用适合的调试方法。

除了上述提到的调试方法，还有一些其他的调试方法可
以用于485总线的接法，具体如下：
1.AB线间电阻法：通过测量AB线间的电阻来大致判断一个485口的品质，特别是在总线上串接了多个相同
的从机时，测量总线AB间电阻，如果接近一台从机独立时AB线电阻的1/N，基本上可以判断总线和各个从机线都接好了。

2.隔离485法：使用隔离的485芯片，这样在通讯速率上可能会降低，但可以避免共模信号大于485芯片
能承受的极限，导致设备被雷击、浪涌冲击等问题。

3.设备供电的交流电及机箱接地法：设备供电的交流电及机箱一定要真实接地，而且接地良好。

很多地方表面上
有三角插座，其实根本没有接地，接地良好可以防止设备被
雷击、浪涌冲击。

以上调试方法仅供参考，如需更准确的信息，建议咨询
专业人士。

终端机操作以及日常保养手册一、终端机的操作说明1、营业机使用1.1在金额消费模式时（默认模式），在放卡区放上卡后，在终端机的双面显示屏上显示卡的余额，按后键盘的数字键，输入扣款金额，按后键盘的“确认”，终端蜂鸣一声，在显示屏上排显示扣款后该卡的余额，下排显示此次扣款的金额，如果输入错误，在按“确认”键之前，可以用后键盘的“清除”键来取消输入的金额，每按一下“清除”键，则取消一位，若在按“确认”键之后，则必须到机房的电脑上进行纠错操作。

若在显示屏上显示“-----”则表示此次扣款不成功，需要再次放卡扣款。

按后键盘“确认”键之后，卡才能脱离放卡区。

1.2在定额消费模式下，此种模式无需按任何键。

终端机的下排显示屏上显示份数以及单价，把卡放在终端的放卡区，终端蜂鸣一声，在显示屏上排显示扣款后该卡的余额。

若在显示屏上显示“-----”则表示此次扣款不成功，需要再次放卡扣款。

1.3修改个人卡密码，须在金额消费模式下进行。

操作方法如下：持卡人把卡放在终端的放卡区，在终端的上排显示屏上显示此卡的余额，按前键盘的F键（此时不可把卡拿开，前键盘指的是面向持卡人），在显示屏上显示“P0----”，此时在前键盘上输入此卡的当前密码，若是第一次修改密码，卡的初始密码是“8888”，则在此时输入“8888”，按“确认”，如果在按“确定”之前，则可按“清除”键来清除输入，每按一下就清除一位数字。

密码输入正确，则显示“P1----”，此时在前键盘上输入你要更改的新密码；若在“P0----”处输的密码不正确，终端蜂鸣，且显示“PE---”，重新又回到“P0----”，直到你输入正确的卡密码，才进入下一步，显示“P1----”。

输入完成后，按“确认”键，在显示屏上出现“P2----”，此时再输入新密码，按前键盘的“确认”。

此次输入的密码必须和上一步“P1----”中输入的四位数字一致，才能正确修改密码，密码修改成功提示“P120”，如果两次输入不相符，终端蜂鸣，屏幕上“P12E”，此时需要重新放卡再次进入密码修改程序。

任意分区串口卡４8５联网或ＲF无线联网指南一，概述1，本文适用于一台电脑控制多个屏的应用场合.2，本文内容适合具有一定LEＤ显示屏调试经验,以及具有电子技术基础的用户。

无基础用户请勿尝试，以免损坏硬件。

3，本文所描述的步骤只适合任意分区串口卡（如ＴF—M2, TＦ—C2)。

4，4８5联网系统接线示意图.5，RＦ无线联网示意图二，联网前硬件准备1,RＳ48５联网需求要进行多屏ＲS４85联网，必须事先准备好具有扩展48５接口功能的控制卡(TF—M2或TＦ-C2),并且已经自行在控制卡上添加４8５芯片。

添加48５芯片后，控制卡ＤＢ头１脚为“４８５Ａ",６脚为“48５Ｂ",5脚为“ＧND"2，ＲF无线联网需求要进行RF无线多屏联网，不许事先准备好有串口的控制卡（TF—A２，TＦ-M2或ＴF-Ｃ2），以及一个ＲF无线发送断+多个RF无线接收端。

（发送端只需一个，接收端每个屏需要一个）三，联网前的控制卡IＤ设置工作联网前,必须要把每个控制卡ＩＤ改为不同（由于出厂控制卡的ID默认都是1,为避免冲突，每张的IＤ需设置不同且从２开始设置）,修改步骤如下：1，启动播放软件PｏｗeｒLed，单击“文件”—＞“新建”菜单新建一个播放工程.２,用普通串口线将一个全新的控制卡连接到电脑,并“查屏"，查到卡后再进行下一步。

3,单击软件菜单“工具"—＞“通讯设置”－>“控制卡高级配置”。

(密码：8８８)４,在弹出的对话框中,修改“控制卡新ＩＤ”的值（要保证每个控制卡不重复)，然后单击“设置到控制卡"按钮,即可完成设置.５，单击软件菜单“工具”-＞“清屏”，清空控制卡中的信息，此时显示屏上会自动显示控制卡的ID及波特率（如果只有控制卡，没有连模组,可以忽略此步骤）.用标签纸在控制卡上标注出新的ID以备后用.６，再单击菜单“文件＂—>“新建”，并重复以上步骤１－4,将所有要联网的控制卡全部改好ID,并标注清楚。

C485-2HV 两端口串口服务器快速安装指南1. 串口服务器基本参数● 两个RS485端口。

● DC8-48V 供电，最高工作电压DC58V 。

● 每端口最高速度：115200bps，数据位：5、6、7、8，停止位：1、2，校验位：无、奇、偶 ● 串口服务器端口参数可以与虚拟串口自动同步（自适应），无须手工设置● 串口服务器出厂时的IP 地址为192.168.192.100，工作在Server 模式，监听在6020、6021端口 ● RJ45 10Mbps 以太网，支持TCP/IP Server 、Client 模式或UDP 广播模式。

可跨网段访问，支持ADSL ，支持动态域名，Modbus 网关功能 ● 通过Telnet 远程管理 ● 可通过网络升级固件 2. 设备布局3. VSPM 虚拟串口软件设置1) 安装光盘或从网络下载的VSPM 虚拟串口软件。

2) 串口服务器默认设置为Server 模式，所以择VSPM 的Client 模式（默认模式）。

3) 选择<使用设备探测器建立虚拟串口>，进入主界面后，选择<扫描添加设备>安装顺序：● 连接串口服务器电源，<工作指示>灯应该以一秒为间隔闪烁，否则为故障状态。

● 连接网线到RJ45口，如果连接正常，<Link>指示灯应该为长亮状态，否则请检查网络线路。

● 连接信号线RS485端口：A+、G 、B-● 安装VSPM 虚拟串口软件，并设置虚拟串口即可4)修设备IP地址●选择一个扫描到的设备●在<IP地址>输入栏中，为设备指定一个新的可访问的IP地址●单击<修改设备网络参数>，设备修改IP地址为指定地址，并自动重启用于应用设置●启动完毕后单击<搜索设备>，就可以看到设备已经修改为新的IP地址。

5)选择映射此设备端口，就可以自动映射出对应的虚拟串口映射结果默认设置下，第一个映射出的串口，对应串口服务器的6020端口，为串口服务器的端口A ， 以此类推。

PROFIBUS DP RS-485用户安装指南1 引言本指南适用于PROFIBUS DP（和以前的PROFIBUS-FMS）系统。

它描述安装PROFIBUS DP系统时应遵循的、已经在实践中得到证明是有效的公用规程。

然而，还必需遵循现场总线设备供应商规定的安装指示以及符合相关安全规则。

本指南不适用于PROFIBUS-PA。

PROFIBUS-PA是本质安全系统，其安装指南适用于有爆炸危险区域的安装。

为了桥接较长距离和在大范围内应用（电隔离，雷击），建议使用光纤光导电缆进行数据传输。

以下的安装指南仅适用于使用铜质电缆（RS 485）进行数据传输。

此外，郑重建议PROFIBUS设备操作人员最好使用已通过PROFIBUS用户组织认证的现场总线设备及元件。

已经认证的产品通过了专家们执行的广泛测试，证明了在与其它制造商的PROFIBUS设备联合工作时，它们与PROFIBUS标准（IEC 61158-类型3）的符合性。

PROFIBUS DP的数据传输是基于RS 485标准的。

PROFIBUS-DP使用的相关特性在PROFIBUS标准的有关部分中进行了描述，并在以后的实际例子中表现出来。

为了完整性的缘故，还简要描述了使用光纤光导电缆进行数据传输（其细节见有关章节）。

（注：EIA RS 485 =电子技术联合会，多点接口）2 规划设计PROFIBUS安装在规划设计安装时，除了主要由每台机器和现场总线设备的位置所决定的安装和构造因素外，还必须遵循PROFIBUS标准所描述的PROFIBUS设备的物理规则。

2.1通用信息表2-1中，列出了有关PROFIBUS DP安装的设备布置尺寸的通用信息，包括装备设计者所用的重要参数。

正如PROFIBUS RS485规范所描述的那样，每一个总线网段最多可连接32台有源设备。

为了能够连接更大量的PROFIBUS DP站，则必需将总线分成若干个网段。

然后，每个网段可以使用具有放大和刷新数据信号能力的中继器来相互连接。

特灵空调主机特灵485接入监控（特灵，有外置操作面板）1.特灵主机485接入方法。

附图1①接线方法：本机组为特灵的离心式冷水机组，型号：CVHG420。

现场的空调机组通讯接口在附图1的方框处，图片上的红线和蓝线分别为485的正（+ -）)端口。

②接线方式：485接线方式，规约为标准的modbus RTU规约。

③当终端和设备连接正常后，如果link的TX、RX指示灯闪烁时，说明有数据交换产生，基本可以确定通讯链路建立；如果指示灯不闪烁，基本可以确定链路不同，有可能是：1物理连接有问题，2.两边的通讯参数不一致，3.正负极接反等。

④要特别注意的是，特灵的类似机组通讯的时候，要把相应的对外接口给开放，点表也要开放。

2.特灵主机参数设置方法。

附图2①附图2为用户的外置显示器的操作界面，用户的操作都是该界面上实现的（为触摸屏），当设定值来源在：主机控制板模式，为本地操作模式，按下自动按钮是主机启动，按下停止按钮是，主机停止。

当设定值来源在： BAS/EXT/FP，为远控操作模式，且自动按钮要按下，这时远方子站就可以对空调主机实现远程的控制（子站监视不受模式影响）。

②要注意的是，当主机在远控模式的时候，且空调主机停机的时，要切换到本地操作的时候，一定要注意，这时候要线消除自动按钮，按停止按钮，然后再更改设定值来源为主机控制板。

如果切换的时候，没有事先消除自动按钮，直接把设定值来源设置为主机控制板，此时空调主机会自动开机运行。

③主机控制板+停止按钮：本地停机；主机控制板+自动按钮：本地开机；BAS/EXT/FP+停止按钮：无模式；BAS/EXT/FP+自动按钮：远控模式④注意在调试完成以后，如果用户没有什么特殊的要求，要把主机模式切换到用户原有的操作模式。
