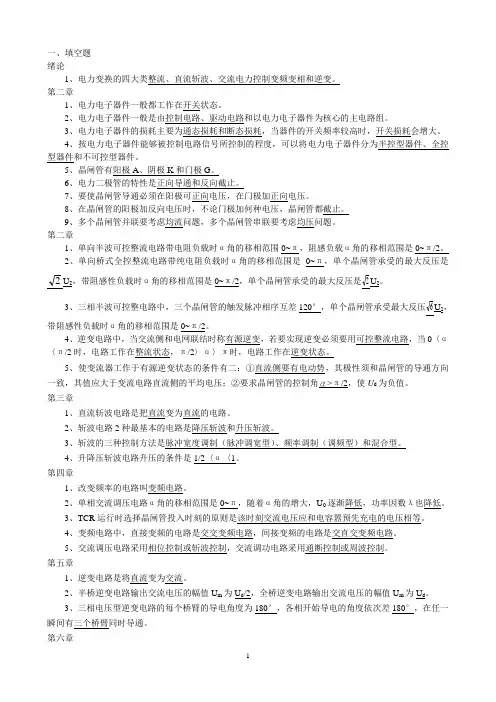

1按照电力电子器件能够被控制信号所控制的程度，可以将电力电子器件分为 、 和 。
2将直流电转变成交流的过程称为 ；将交流电转变成直流电的过程称为
3. KP600-20G表示额定电流平均电流为
4 造成在不加门极触发控制信号，即能使晶闸管从阻断状态转为导通状态的非正常转折有二种因素。一是阳极的电压上升率du/dt太快，二是 。
5有一晶闸管的型号为KK200－9，请说明KK ； 200表示表示
，9表示
。
6晶闸管的图形符号是 ；
7若晶闸管电流有效值是157A，则其额定电流__ 。若该晶闸管阳、阴极间电压为60sinwtV，则其额定电压为_ _ 。（不考虑晶闸管的电流、电压安全裕量）
8常用的晶闸管有 式、 式两种。
9晶闸管通态平均电流IT(AV)与其对应有效值I的比值为（ ）
A、1.57 B、1/1.57 C、1.75 D、1/1.17
10晶闸管稳定导通的条件（ ）
A、晶闸管阳极电流大于晶闸管的擎住电流 B、晶闸管阳极电流小于晶闸管的擎住电流
C、晶闸管阳极电流大于晶闸管的维持电流 D、晶闸管阳极电流小于晶闸管的维持电流
11晶闸管主电路要求触发电路的触发脉冲应具有一定的宽度，且前沿尽可能________。
12晶闸管触发电路有什么要求？
13闸管接在220V交流电路中，通过晶闸管电流的有效值为50A，问如何选择晶闸管的额定电压和额定电流？
14在单相桥式全控整流电路中，若有晶闸管因为过流而烧成断路，结果会怎样？如果这只晶闸管被烧成短路，结果又会怎样？
15单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是
16单相全控桥式整流大电感负载电路中，控制角α的移相范围
17单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为
18单相桥式全控整流电路，带大电感性负载，晶闸管在 _时刻换流 2 19单相全控桥式整流电路接大电感（L ）负载，α=600，R=4Ω ，U2=220V；（1）当负载两端不接续流二极管时， (a) 试求Ud、Id、IdVT；（b）作出Ud的波形图（2）当负载两端接有续流二极管时， (a) 试求Ud、Id、IdVT、（b）作出Ud的波形图。
20单相桥式全控整流电路和单相桥式半控整流电路接大电感负载，负载两端并接续流二极管的作用是什么？两者的作用是否相同？
21由下面单结晶体管的触发电路图画出各点波形。
•
22说明下面的调光电路的工作原理
3 23电路与波形如图所示。（1）若在t1时刻合上K，在t2时刻断开K，画出负载电阻R上的电压波形；（2）若在t1时刻合上K，在t3时刻断开K，画出负载电阻R上的电压波形。（ug宽度大于3600）
24请画出单相半波整流波形（电阻性负载）（a=600）
25画出单相全控桥式整流波形（电阻性负载）（a=300）
4 1.三相半波整流电路晶闸管在（ ）时刻换流。
α为（ ）度时，三相半波可控整流带电阻性负载，输出的电压波形处于连续和断续的临界状态。
1. 三相半波整流电路的触发脉冲依次相差（ ）度
2. 画出三相半波整流波形（电阻性负载）
α)R
3. 三相半波可控整流电路向大电感性负载供电，已知U2=220V、R=11.7Ω。计算α=60°时负载电流id、晶闸管电流iV1、晶闸管上最大可能正向阻断电压值。
4. GTR与GTO比较，其相应的优缺点是什么？
5
5. 请说明图示GTR驱动电路的工作原理
6. 电力场效应晶体管特点有哪些？
7. 与GTR相比， IGBT管有何特点？
6
8. 请分别说出GTO、GTR、MOSFET、IGBT导通和关断的条件
9. 直流斩波电路在改变负载的直流电压时，常用的控制方式有 、 。
10. 直流斩波电路按照输入电压与输出电压的高低变化来分类有 斩波电路； 斩波电路； 斩波电路。
11. 在单相交流调压电路中，负载为电阻性时移相范围是 ，负载是阻感性时移相范围是 。
12. 在升压斩波器中，已知电源电压Ud=16V，导通比Kt= 2，则输出电压Uo=______V。
13. 双向晶闸管的触发方式有 、 、 、 四种 。
14. 对于电阻负载单相交流调压电路，下列说法错误的是（ ）
A、输出负载电压与输出负载电流同相 B、α的移相范围为00<α<1800
C、电路中可用晶闸管作为开关器件 D、通常采用通断控制方式
15. 直流斩波电路是一种（ ）变换电路。
i. AC/AC B、DC/AC C、DC/DC D、AC/DC
16. 降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（ ）
A、1ms B、2ms C、3ms D、4ms
17. 有一降压斩波电路。已知Ud=120V，R=6Ω，开关周期通断，通30us，断20us，忽略开关导通压降，电感L足够大。试求：负载电流I0及负载上的功率P0。
18. 图示斩波电路中，负载电阻R=10Ω,E=220V,斩波开关导通时产生2V的压降，斩波频率为1kHZ。如果导通比为0.5，试求：
（1）平均输出电压U0
（2）斩波效率 7
19. 升压式斩波电路，输入电压为15V，输出电压为50V±10%，求占空比变化范围。
20. 如果保持直流变换电路的频率不变，只改变开关器件的导通时间ton，试画出当占空比D分别为25%、75%时，变换电路输出的理想电压波形。
21. 在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，计算输出电压平均值U0，输出电流平均值I0。
22. 有一交流220V供电的交流调功电路，负载电阻R=5Ω ，晶闸管导通20个周期，关断40个周期。 8 （1）输出电压有效值；
（2）负载功率；
（3）输入功率因数。
23. 在图示交流调压电路中，已知U2＝220V负载电阻RL＝10Ω，当触发角α＝90°时，计算RL吸收的交流电功率是多少？并画出RL上的电压波形图。导通区用阴影线表示。
24. 交流调功电路与交流调压电路的有何异同？
25. 一台220 V、10 kW的电炉，采用晶闸管单相交流调压， 现使其工作在5 kW，
试求电路的控制角α、工作电流及电源侧功率因数。
9
26. 某单相反并联调功电路，采用过零触发，U2=220 V， 负载电阻R=1 Ω；在设定的周期T内，控制晶闸管导通0.3 s， 断开0.2 s。试计算送到电阻负载上的功率与晶闸管一直导通时所送出的功率。
27. 在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，计算输出电压平均值U0，输出电流平均值I0。
1. GTR与GTO比较，其相应的优缺点是什么？
10 2. 请说明图示GTR驱动电路的工作原理
3. 电力场效应晶体管特点有哪些？
4. 与GTR相比， IGBT管有何特点？
5. 有一降压斩波电路如图6-3所示。已知Ud=120V，R=6Ω，开关周期通断，通30us，断20us，忽略开关导通压降，电感L足够大。试求：负载电流I0及负载上的功率P0。
6. 图示斩波电路中，负载电阻R=10Ω,E=220V,斩波开关导通时产生2V的压降，斩波频率为1kHZ。如果导通比为0.5，试求：
（1）平均输出电压U0
（2）斩波效率
7. 升压式斩波电路，输入电压为27V±10%，输出电压为15V，求占空比变化范围。
8. 如果保持直流变换电路的频率不变，只改变开关器件的导通时间ton，试画出当占空比D分别为25%、75%时，变换电路输出的理想电压波形。
9. 交流调功电路与交流调压电路的有何异同？
10. 在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，计算输出电压平均值U0，输出电流平均值I0。
