3503-J503变压器安装检验记录

SH/T 3503-J508 火灾自动报警系统

安装检验记录 工程名称：番禺恒兴油库油气

回收系统工程

单元名称：电气安装安装工程

名 称 点型可燃气体检测仪 施工图号 1697K-04 执行标准 GB50166

检 查 内 容 与 要 求 检 查 结 果

1 报警控制器（盘）、探测器、报警按钮、控制设备等设备铭牌符合设计文件要求 符合设计要求

2 导线、电缆的型号、规格符合设计文件要求 符合设计及规范要求

3 管路及线槽安装牢固，支吊架位置及间距符合规范要求 符合要求

4 同一穿线管或线槽的同一槽孔内没有不同系统、不同电压等级、不同电流类别的线路 /

5 接线盒内的接线牢靠，绝缘良好 接线牢靠，绝缘良好

6 测量线路的绝缘电阻，按回路填写于 J507 中 线路绝缘值350MΩ

7 防爆、防护密封符合规范要求 防爆、防护密封符合规范要求

8 探测器、报警按钮、控制设备安装牢固，位置、标高符合设计文件和规范要求 安装牢固，位置、标高符合设计和规范要求

9 报警控制器（盘）安装牢固，配线整齐，端头标号清晰正确，接地牢靠 标号清晰正确，接地牢靠

10 系统的主电源和备用电源自动转换正确可靠，其容量分别符合相关标准的要求

11 通电检查报警控制器（盘）的各项功能符合规范和设计文件要求 功能符合设计要求

12 采用专用检查仪器对探测器、报警按钮逐个试验，其动作均准确无误 符合要求

13 用主电源和备用电源分别检查报警系统的各项控制、联动功能均正确可靠 控制、联动功能均正确可靠

自2010年8月21日9时 至 2010年8月22日9时系统连续运行24小时无故障

检验结论：

备注：

建 设 / 监 理 单 位 总 承 包 单 位 施 工 单 位

专业工程师：

日期： 年 月 日 专业工程师：

日期： 年 月 日 专业工程师：

质量检查员：

SH/T 3503-J504 高/低压开关柜

安装检验记录 工程名称：黑龙江省盛龙酒精有限公司特优级食用酒精技术改造升级项目

单元名称：玉米油车间

名 称 低压开关柜 制造厂 中天电气技术有限公司

施工图号 柜 号 AN1～AN12-2 13台

检 查 内 容 与 要 求 检查结果

1 基础型钢安装合格，有施工记录 合格

2 外观、漆层完好，安装件及备件、操作专用工具、产品技术文件齐全 合格

3 柜内电器元件齐全完好，安装位置正确、牢固，型号、规格符合设计文件要求 合格

4 柜内母线规格、材质、对地和相间距离符合设计文件和规范要求 合格

5 母线安装、连接符合规范要求，连接螺栓紧固力矩符合规范要求 合格

6 柜体、抽屉、小车接地齐全，牢固可靠，测量绝缘电阻符合设计文件要求 合格

7 抽屉、小车推拉灵活，同型号能互换，主触头及二次回路连接插件接触良好 合格

8 防止电气误操作的“五防”装置齐全，动作灵活可靠 合格

9 校验一、二次回路接线准确，连接可靠，标志齐全 合格

10 相序检查及核相已完成，相序正确，电气设备试验已检查确认合格 合格

11 电气模拟试验已检查确认合格 合格

12 柜内清扫、擦拭干净 合格

开

关

柜

安

装

记

录 检 查 项 目 允许偏差 实测偏差

垂 直 度（每米） ＜1.5 0.8

柜顶水平偏差，mm 相临两柜顶部 ＜2 1.1

成列柜顶部 ＜5 1.5

柜面平面偏差，mm 相临两柜边 ＜1 0.5

成列柜面 ＜5 1.2

柜 间 接 缝 ＜2 0.8

检验结论：

建 设 单 位 监 理 单 位 施 工 单 位

专业工程师：

日期： 年 月 日 专业工程师：

日期： 年 月 日 专业工程师：

质量检查员：

施工班组长：

日期： 年 月 日

检验批部位项目经理

分包项目经理专业工长

施工执行标准

名称及编号施工班组长

施工单位检

查评定记录

1

2

3

4

5

1

2

3

4

5

6

7

施工单位检查评定

结果装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。

变压器应按产品技术文件要求进行检查器身，当满足下列条件之一

时，可不检查器身。

1制造厂规定不检查器身者；

2就地生产仅做短途运输的变压器，且在运输过程中有效监督，无

紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。

箱式变电所内外涂层完整、无损伤、有通风口的风口防护网完好。

箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清

晰，回路名称准确。

装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%-

1.5%的升高坡度。接地装置引出的接地干线与变压器的低侧中性点直接连接；接地干

线与箱式变电所的N母线和PE线线直接连接；变压器箱体、干式变

压器的支架或外壳应接地（PE）。所有连接应可靠，紧固件及防松

零件齐全。

变压式的交接试验，必须符合现行国家标准《电气装置安装工程电

气设备交接试验标准》GB50150的规定。

箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅

。用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正

。金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零

（PEN）可靠，且有标识。

箱式变电所的交接试验，必须符合下列规定：

1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合

成的箱式变电压电气设备部分，按必须符合现行国家标准《电气装

置安装工程电气设备交接试验标准》GB50150的规定交接试验合格

。

2高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变

电所，交接试验按产品提供的技术文件要求执行；

3低压成套配电柜交接试验符合下列规定：

（1）每路配电开关及保护装置的规格、型号，应符合设计要求；

（2）相间和相对地间的绝缘电阻值应大于0.5MΩ；

（3）电气装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于

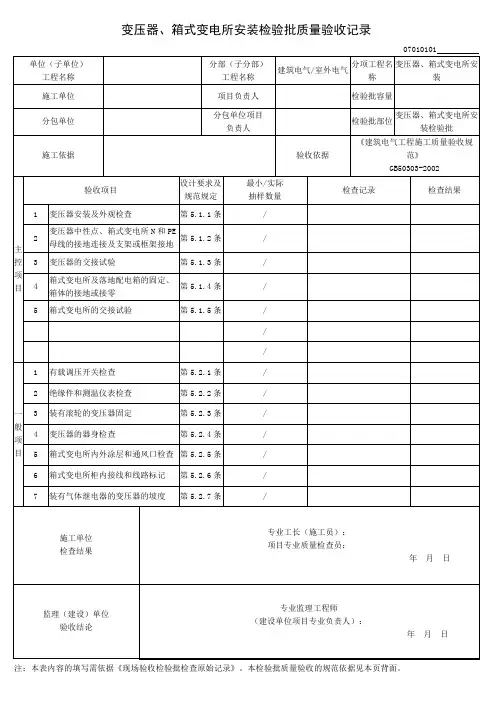

变压器、箱式变电所安装检验批质量验收记录

07010101

单位（子单位）

工程名称 分部（子分部）

工程名称 建筑电气/室外电气 分项工程名称 变压器、箱式变电所安装

施工单位 项目负责人 检验批容量

分包单位 分包单位项目

负责人 检验批部位 变压器、箱式变电所安装检验批

施工依据 验收依据 《建筑电气工程施工质量验收规范》

GB50303-2002

主

控

项

目 验收项目 设计要求及

规范规定 最小/实际

抽样数量 检查记录 检查结果

1 变压器安装及外观检查 第5.1.1条 /

2 变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地 第5.1.2条 /

3 变压器的交接试验 第5.1.3条 /

4 箱式变电所及落地配电箱的固定、箱体的接地或接零 第5.1.4条 /

5 箱式变电所的交接试验 第5.1.5条 /

/

/

一

般

项

目 1 有载调压开关检查 第5.2.1条 /

2 绝缘件和测温仪表检查 第5.2.2条 /

3 装有滚轮的变压器固定 第5.2.3条 /

4 变压器的器身检查 第5.2.4条 /

5 箱式变电所内外涂层和通风口检查 第5.2.5条 /

6 箱式变电所柜内接线和线路标记 第5.2.6条 /

7 装有气体继电器的变压器的坡度 第5.2.7条 /

施工单位

检查结果 专业工长（施工员）：

项目专业质量检查员：

年 月 日

监理（建设）单位

验收结论 专业监理工程师

（建设单位项目专业负责人）：

年 月 日

注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
