干式变压器与油浸式变压器各有何优缺点

提起干式变压器与油浸式变压器，想必大部分电气人员都再熟悉不过了，

但是如果说到干式变压器与油浸式变压器的区别及各自的优缺点，可能不少电

气人员都是只知其一就不知其二的。众所周知干式变压器与油变相比较，大多

数是首选干式的，因初期造价差别不大，干式变压器放在配电室直接用母线连

接至和低压进线柜，油变要专门设计变压器室，还要用低压封闭母线或密集母

线连接至低压进线柜，长度至少五六米以上，干变母线因柜子相邻母线很短。

后期维护油变相比较维护量较大，如选用油变，较大容量的建议采用有油枕变

压器，无油枕的容易漏油。那么干式变压器与油浸式变压器各自具体有哪些优

缺点呢？下面本文简明扼要地给大家讲一讲，看完文章，希望能给广大电气电

气人员加深对干式变压器与油浸式变压器的了解。

01干式变压器的定义、规格、技术参数及运行环境要求

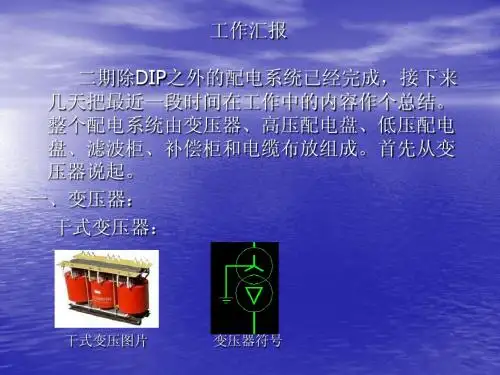

(1)干式变压器的概述

千式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器。干式变压器冷却

方式有自然空气冷却(AN)与强迫空气冷却(PF)两种。干式变压器结构类型有固定

绝缘包封(SCB型)和不包封绕组结构两种。从高低压

绕组的相对位置看有同心与交迭式两种。同心式结

构简单，制造方便，大部分干式变压器采用这种结

构。交迭式主要用于特种变压器制造。(2)干式变压器的规格

以SCB-11-1250kVA/10KV/0.4kV千式变压器为例

，来解释干式变压器型号的意义:在上面型号规格中，S表示三相电力变压器，C

表示变压器绕组为树脂浇成型固体，在C字母位置上G表示绕组外绝缘介质为

空气，B为泊式绕组，在B的位置上R表示缠绕式绕组，11是系列号，1250kVA

为变压器额定容量，10kV为变压器一次侧额定电压，0.4kv为变压器二次侧额

定电压。

(3)干式变压器技数

①频率50Hz

②空载电琉，要求少于4%

③低压耐压强度:2kV/min无击穿

④绝缘电阻低压侧不少于2MΩ

⑤绕组连接方式:/Y/yn0，与D/yn0

干式变压器的结构组成

1.铁心：铁心是干式变压器的核心部件，用于传导和集中磁场。它由多个硅钢片堆叠而成，每个硅钢片上都有多个窗口，用于放置绕组。铁心通过紧固件连接在一起，并与变压器的外壳之间有一定的隔离。

2.绕组：变压器绕组是干式变压器中的另一个关键部件，它是由导电材料制成的线圈。绕组有两种类型：一次绕组和二次绕组。一次绕组通常用于接收高电压输入，而二次绕组用于产生所需的输出电压。绕组之间通过绝缘材料隔离，以避免电流短路。

3.绝缘材料：干式变压器中使用的绝缘材料可以分为两种类型：固体绝缘材料和液体绝缘材料。固体绝缘材料常用的有环氧树脂、玻璃纤维布等，它们具有良好的绝缘性能和机械强度，能够有效地隔离绕组和铁心。液体绝缘材料通常是在变压器的冷却系统中使用的，用于冷却绕组和铁心，以稳定温度并提高工作效率。

4.外壳：外壳是干式变压器的保护层，它通常由金属材料制成，如钢板或铝合金。外壳不仅可以保护变压器的内部零件免受外部环境的损坏，还可以提供电磁屏蔽和防护的功能。外壳还具有保护变压器安全运行的作用，防止触摸绕组和其他外部危险。

5.冷却系统：冷却系统是干式变压器中的重要组成部分，用于保持变压器的正常工作温度。常见的冷却系统有自然冷却和强制冷却。自然冷却是通过自然对流将热量散发到周围环境中，而强制冷却则依赖于风扇或其他辅助设备来增强散热效果。冷却系统可以是内置式或外置式，具体根据变压器的需求来确定。 以上是干式变压器的主要结构组成。除了这些部件外，还有一些辅助设备如保护装置、控制台等，以确保变压器的正常运行和安全性能。每个部件都起到了重要的作用，使干式变压器能够有效地转换电力，适应不同的电力系统和负载需求。

干式变压器组成部件及作用

干式变压器是一种常用的电力设备，由多个组成部件组成。这些组成部件在干式变压器的运行中发挥着重要的作用。本文将重点介绍干式变压器的组成部件及其作用。

一、铁心

铁心是干式变压器的主要组成部件之一，它由硅钢片叠压而成。铁心的主要作用是提供磁路，使变压器能够实现电能的传递。铁心具有低磁阻和高导磁性能，能够有效地减小能量损耗和磁漏。

二、绕组

绕组是干式变压器的另一个重要组成部件，它由导线绕制而成。绕组分为高压绕组和低压绕组两部分。高压绕组接入高压电源，低压绕组输出低压电能。绕组通过电磁感应作用，将输入的电能转化为输出的电能。绕组的设计和制造质量直接影响着干式变压器的性能。

三、绝缘材料

绝缘材料是干式变压器中不可缺少的组成部分。它主要用于隔离和保护绕组，防止电能泄漏或损耗。绝缘材料应具有良好的绝缘性能、耐高温性、耐腐蚀性和机械强度等特点。常见的绝缘材料有绝缘纸、绝缘漆、绝缘胶带等。

四、冷却系统

冷却系统是干式变压器的重要组成部分，用于散热和保持变压器的运行温度。常见的冷却系统有自然冷却和强制风冷两种形式。自然冷却通过自然对流散热，适用于小容量的变压器。而强制风冷通过风扇或冷却装置进行强制散热，适用于大容量的变压器。

五、绝缘罩

绝缘罩是干式变压器的保护装置之一，用于保护变压器的绕组和绝缘材料免受外界环境的侵害。绝缘罩通常由金属或非金属材料制成，具有良好的绝缘性能和机械强度。

六、绝缘油

绝缘油是一种重要的绝缘材料，主要用于冷却和绝缘。干式变压器采用无油绝缘，不需要绝缘油。相比于油浸式变压器，干式变压器无需维护绝缘油，更环保。

七、绝缘支撑

绝缘支撑是干式变压器的一种辅助装置，用于支撑和固定变压器的组成部件。绝缘支撑通常由绝缘材料制成，具有良好的绝缘性能和机械强度。

总结起来，干式变压器的组成部件包括铁心、绕组、绝缘材料、冷却系统、绝缘罩、绝缘油和绝缘支撑等。这些组成部件各自承担着重要的作用，协同工作，使干式变压器能够高效、可靠地完成电能的转换和传输。通过合理的设计和制造，干式变压器能够满足各种电力需求，并广泛应用于电力系统、工业生产和民用领域。

干式变压器工作原理

干式变压器是一种常见的电力设备，它能够将高电压变成低电压，并且可以在不使用液体绝缘剂的情况下工作。干式变压器具有安全可靠、环保节能等优点，因此在各个领域得到了广泛的应用。那么，干式变压器是如何工作的呢？下面将从以下几个方面进行详细介绍。

一、干式变压器的基本构造

干式变压器由高压侧和低压侧两部分组成，其中高压侧包括高压线圈和铁芯，低压侧包括低压线圈和铁芯。铁芯由多个薄片叠加而成，并且在叠加时需要采取交错排列的方式，以减小磁滞损耗和涡流损耗。线圈则由导线绕制而成，并且需要经过严格计算和设计才能保证其符合规定的电气参数。

二、干式变压器的工作原理

1. 磁通产生

当高压侧通电时，会在高压线圈中产生磁通。这些磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。这个过程可以用法拉第电磁感应定律来描述。

2. 磁通变化

当高压侧的电流发生变化时，会引起高压线圈中的磁通发生变化。这些变化的磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。这个过程可以用楞次定律来描述。

3. 电流传输

当低压线圈中产生电动势时，如果有负载接入，就会产生电流。这些电流会通过导线传输到负载上，并且完成功率转换的过程。

三、干式变压器的优点

1. 安全可靠

干式变压器不需要使用液体绝缘剂，因此不存在漏油、爆炸等安全隐患。同时，干式变压器还具有较高的绝缘强度和耐热性能，能够在恶劣环境下正常工作。

2. 环保节能

由于不需要使用液体绝缘剂，因此干式变压器不会对环境造成污染。同时，由于其高效节能的特点，能够有效降低电网的能耗和排放。

3. 维护简便

干式变压器不需要定期更换绝缘油，因此维护成本较低。同时，由于其结构简单，也方便进行日常检修和维护。

四、干式变压器的应用领域

干式变压器广泛应用于各个领域，包括电力、工业、建筑等。其中，在一些对环境要求较高的场所，如医院、学校等公共场所中，更是得到了广泛的应用。
