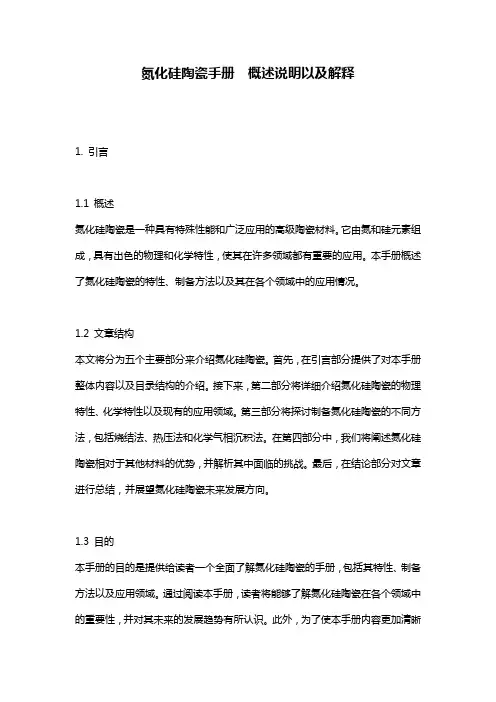

氮化硅陶瓷手册概述说明以及解释1. 引言1.1 概述氮化硅陶瓷是一种具有特殊性能和广泛应用的高级陶瓷材料。
它由氮和硅元素组成,具有出色的物理和化学特性,使其在许多领域都有重要的应用。
本手册概述了氮化硅陶瓷的特性、制备方法以及其在各个领域中的应用情况。
1.2 文章结构本文将分为五个主要部分来介绍氮化硅陶瓷。
首先,在引言部分提供了对本手册整体内容以及目录结构的介绍。
接下来,第二部分将详细介绍氮化硅陶瓷的物理特性、化学特性以及现有的应用领域。
第三部分将探讨制备氮化硅陶瓷的不同方法,包括烧结法、热压法和化学气相沉积法。
在第四部分中,我们将阐述氮化硅陶瓷相对于其他材料的优势,并解析其中面临的挑战。
最后,在结论部分对文章进行总结,并展望氮化硅陶瓷未来发展方向。
1.3 目的本手册的目的是提供给读者一个全面了解氮化硅陶瓷的手册,包括其特性、制备方法以及应用领域。
通过阅读本手册,读者将能够了解氮化硅陶瓷在各个领域中的重要性,并对其未来的发展趋势有所认识。
此外,为了使本手册内容更加清晰易懂,我们将使用简洁明了的语言和具体实例进行说明。
通过本手册,我们希望读者能够对氮化硅陶瓷有一个全面而深入的理解,并应用于实际生活和工作中。
2. 氮化硅陶瓷的特性和应用氮化硅陶瓷是一种具有广泛应用前景的先进材料,其具备一系列优异的物理和化学特性。
本部分将详细介绍氮化硅陶瓷的特性,并探讨其在各个领域中的应用。
2.1 物理特性氮化硅陶瓷具有许多出色的物理特性。
首先,它具有极高的硬度和强度,比传统陶瓷材料如氧化铝更为优越。
这使得氮化硅陶瓷可以在高温高压环境下工作而不易变形或断裂。
此外,氮化硅陶瓷还具备良好的导热性能。
它能够有效地传导热量,因此被广泛应用于需要散热性能较佳的领域,如电子器件制冷、电动车充电桩等。
此外,氮化硅陶瓷还表现出优异的耐腐蚀性能。
它可以抵御酸碱等常见溶液的侵蚀,并且在高温环境下也能保持稳定。
2.2 化学特性氮化硅陶瓷具有良好的化学稳定性,能够抵抗许多常见化学试剂的腐蚀。
氮化硅陶瓷件的耐腐蚀性能及应用氮化硅陶瓷件是一种具有优秀耐腐蚀性能的材料,广泛应用于各个领域。
本文将详细探讨氮化硅陶瓷件的耐腐蚀性能,并介绍其在不同应用中的优势和潜在的应用领域。
首先,我们来了解一下氮化硅陶瓷件的耐腐蚀性能。
氮化硅陶瓷件由氮化硅粉末通过热压烧结工艺制成,具有高硬度、高强度和优异的耐腐蚀性能。
该材料能够在酸、碱等多种腐蚀介质中长时间稳定使用,且具有较高的化学稳定性。
它不会受到氧化作用的影响,并且能够在高温环境下保持稳定的性能。
氮化硅陶瓷件的耐腐蚀性能使其在多个领域有广泛的应用。
首先,它在化工行业中应用广泛,可用于制造耐腐蚀的管道、阀门和储罐等设备。
氮化硅陶瓷件的耐腐蚀性使其能够在与各种化学物质接触的环境中长期使用,有效延长设备的使用寿命。
此外,氮化硅陶瓷件的高硬度和优异的磨损性能还使其适用于制造化工设备的密封件和液压元件,提高设备的密封性和使用寿命。
其次,氮化硅陶瓷件在电子行业中也有广泛应用。
该材料具有优异的绝缘性能和耐高温性能,因此可用于制造高压绝缘件、高温电热元件和半导体器件等。
其耐腐蚀性能使其不易受到电子元件中的化学物质腐蚀,从而保护电子元件的稳定性和可靠性。
同时,氮化硅陶瓷件的高硬度也增强了电子元件的机械强度,提高了元件的使用寿命。
此外,氮化硅陶瓷件还在医疗器械、航空航天、汽车制造等领域得到了广泛的应用。
在医疗器械方面,氮化硅陶瓷件可用于制造人工关节、牙科种植物和医用刀具等。
其耐腐蚀性能和生物相容性使其能够长期与人体组织接触而不引起任何不良反应。
在航空航天领域,氮化硅陶瓷件可用于制造高温引擎部件、导向叶片和磨损件等,因其耐高温性能和抗磨损性能而受到青睐。
在汽车制造领域,氮化硅陶瓷件可用于制造氮气传感器、发动机部件和排气系统等,提高了汽车的性能和可靠性。
总结一下,氮化硅陶瓷件具有优异的耐腐蚀性能,并在许多领域得到了广泛的应用。
其在化工、电子、医疗器械、航空航天、汽车制造等行业中的应用都展现了其独特的优势。

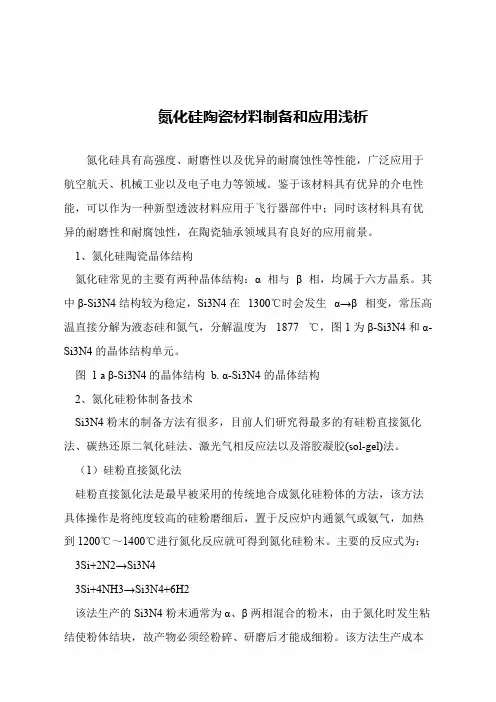

氮化硅陶瓷材料制备和应用浅析
氮化硅具有高强度、耐磨性以及优异的耐腐蚀性等性能,广泛应用于航空航天、机械工业以及电子电力等领域。
鉴于该材料具有优异的介电性能,可以作为一种新型透波材料应用于飞行器部件中;同时该材料具有优异的耐磨性和耐腐蚀性,在陶瓷轴承领域具有良好的应用前景。
1、氮化硅陶瓷晶体结构
氮化硅常见的主要有两种晶体结构:α相与β相,均属于六方晶系。
其中β-Si3N4结构较为稳定,Si3N4在1300℃时会发生α→β相变,常压高温直接分解为液态硅和氮气,分解温度为1877 ℃,图1为β-Si3N4和α-Si3N4的晶体结构单元。
图1 a β-Si3N4的晶体结构b. α-Si3N4的晶体结构
2、氮化硅粉体制备技术
Si3N4粉末的制备方法有很多,目前人们研究得最多的有硅粉直接氮化法、碳热还原二氧化硅法、激光气相反应法以及溶胶凝胶(sol-gel)法。
(1)硅粉直接氮化法
硅粉直接氮化法是最早被采用的传统地合成氮化硅粉体的方法,该方法具体操作是将纯度较高的硅粉磨细后,置于反应炉内通氮气或氨气,加热到1200℃~1400℃进行氮化反应就可得到氮化硅粉末。
主要的反应式为: 3Si+2N2→Si3N4
3Si+4NH3→Si3N4+6H2
该法生产的Si3N4粉末通常为α、β两相混合的粉末,由于氮化时发生粘结使粉体结块,故产物必须经粉碎、研磨后才能成细粉。
该方法生产成本。

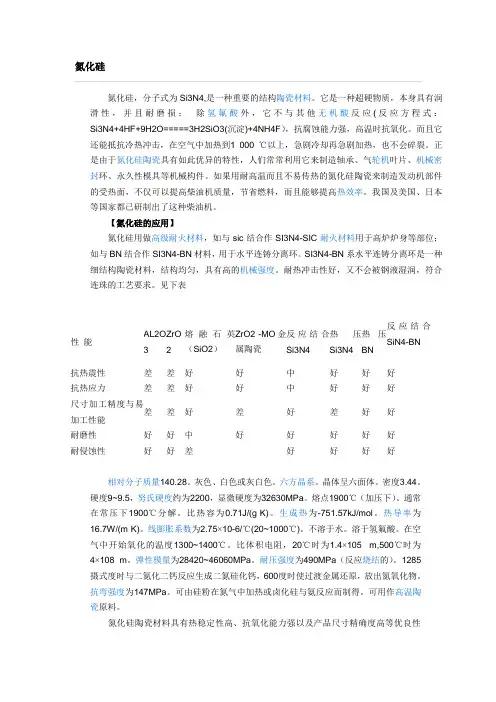

氮化硅氮化硅,分子式为Si3N4,是一种重要的结构陶瓷材料。
它是一种超硬物质,本身具有润滑性,并且耐磨损;除氢氟酸外,它不与其他无机酸反应(反应方程式:Si3N4+4HF+9H2O=====3H2SiO3(沉淀)+4NH4F),抗腐蚀能力强,高温时抗氧化。
而且它还能抵抗冷热冲击,在空气中加热到1 000 ℃以上,急剧冷却再急剧加热,也不会碎裂。
正是由于氮化硅陶瓷具有如此优异的特性,人们常常利用它来制造轴承、气轮机叶片、机械密封环、永久性模具等机械构件。
如果用耐高温而且不易传热的氮化硅陶瓷来制造发动机部件的受热面,不仅可以提高柴油机质量,节省燃料,而且能够提高热效率。
我国及美国、日本等国家都已研制出了这种柴油机。
【氮化硅的应用】氮化硅用做高级耐火材料,如与sic结合作SI3N4-SIC耐火材料用于高炉炉身等部位;如与BN结合作SI3N4-BN材料,用于水平连铸分离环。
SI3N4-BN系水平连铸分离环是一种细结构陶瓷材料,结构均匀,具有高的机械强度。
耐热冲击性好,又不会被钢液湿润,符合连珠的工艺要求。
见下表性能AL2O3ZrO2熔融石英(SiO2)ZrO2 -MO金属陶瓷反应结合Si3N4热压Si3N4热压BN反应结合SiN4-BN抗热震性差差好好中好好好抗热应力差差好好中好好好尺寸加工精度与易加工性能差差好差好差好好耐磨性好好中好好好好好耐侵蚀性好好差好好好好相对分子质量140.28。
灰色、白色或灰白色。
六方晶系。
晶体呈六面体。
密度3.44。
硬度9~9.5,努氏硬度约为2200,显微硬度为32630MPa。
熔点1900℃(加压下)。
通常在常压下1900℃分解。
比热容为0.71J/(g·K)。
生成热为-751.57kJ/mol。
热导率为16.7W/(m·K)。
线膨胀系数为2.75×10-6/℃(20~1000℃)。
不溶于水。
溶于氢氟酸。
在空气中开始氧化的温度1300~1400℃。

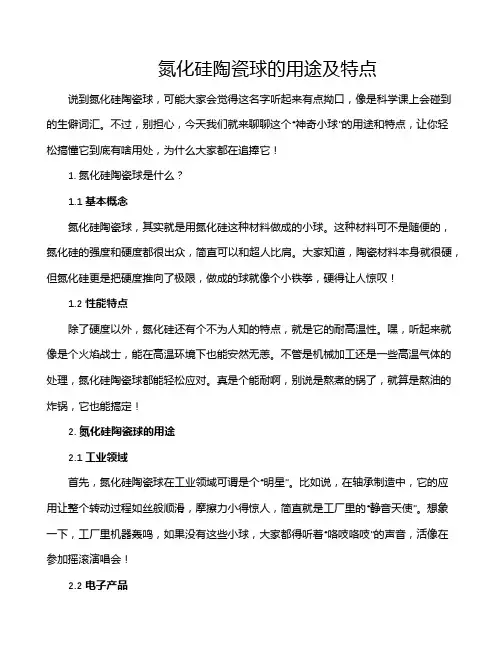

氮化硅陶瓷球的用途及特点说到氮化硅陶瓷球,可能大家会觉得这名字听起来有点拗口,像是科学课上会碰到的生僻词汇。
不过,别担心,今天我们就来聊聊这个“神奇小球”的用途和特点,让你轻松搞懂它到底有啥用处,为什么大家都在追捧它!1. 氮化硅陶瓷球是什么?1.1 基本概念氮化硅陶瓷球,其实就是用氮化硅这种材料做成的小球。
这种材料可不是随便的,氮化硅的强度和硬度都很出众,简直可以和超人比肩。
大家知道,陶瓷材料本身就很硬,但氮化硅更是把硬度推向了极限,做成的球就像个小铁拳,硬得让人惊叹!1.2 性能特点除了硬度以外,氮化硅还有个不为人知的特点,就是它的耐高温性。
嘿,听起来就像是个火焰战士,能在高温环境下也能安然无恙。
不管是机械加工还是一些高温气体的处理,氮化硅陶瓷球都能轻松应对。
真是个能耐啊,别说是熬煮的锅了,就算是熬油的炸锅,它也能搞定!2. 氮化硅陶瓷球的用途2.1 工业领域首先,氮化硅陶瓷球在工业领域可谓是个“明星”。
比如说,在轴承制造中,它的应用让整个转动过程如丝般顺滑,摩擦力小得惊人,简直就是工厂里的“静音天使”。
想象一下,工厂里机器轰鸣,如果没有这些小球,大家都得听着“咯吱咯吱”的声音,活像在参加摇滚演唱会!2.2 电子产品其次,在电子产品中,氮化硅陶瓷球的身影也随处可见。
它能有效隔绝电流,确保电子设备的稳定性。
简单来说,就是给电子产品穿了一层“防护衣”,让它们在运行时不容易出错。
像是手机里的小元件,如果没有它的保驾护航,哪能那么“淡定”地完成各种任务?3. 氮化硅陶瓷球的优点3.1 耐磨性强说到氮化硅陶瓷球的优点,首先得提的就是它的耐磨性。
要知道,在各种高强度摩擦的环境下,这小球能挺过来,简直就是个耐磨小能手。
就像是个运动员,不怕风雨,时刻准备迎接挑战,真是让人刮目相看!3.2 轻便而强韧其次,这小球的轻便也让人觉得意外。
虽然它硬得吓人,但轻巧得让你一捏就能握住,轻松自如。
就像是你手中的一颗小弹珠,看似平常,却拥有不容小觑的力量。
氮化硅1.氮化硅的特点:是一种重要的结构陶瓷材料。
它是一种超硬物质,本身具有润滑性,并且耐磨损,为原子晶体;高温时抗氧化。
而且它还能抵抗冷热冲击,在空气中加热到1 000 ℃以上,急剧冷却再急剧加热,也不会碎裂。
2.氮化硅的应用:氮化硅适合做高级耐火材料,氮化硅陶瓷材料具有热稳定性高、抗氧化能力强以及产品尺寸精确度高等优良性能。
由于氮化硅是键强高的共价化合物,并在空气中能形成氧化物保护膜,所以还具有良好的化学稳定性,1200℃以下不被氧化,1200~1600℃生成保护膜可防止进一步氧化,并且不被铝、铅、锡、银、黄铜、镍等很多种熔融金属或合金所浸润或腐蚀,但能被镁、镍铬合金、不锈钢等熔液所腐蚀。
氮化硅陶瓷材料可用于高温工程的部件,冶金工业等方面的高级耐火材料化工工业中抗腐蚀部件和密封部件,机械加工工业刀具和刃具等。
由于氮化硅与碳化硅、氧化铝、二氧化钍等能形成很强的结合,所以可用作结合材料,以不同配比进行改性。
此外,氮化硅还能应用到薄膜太阳能电池中。
用PECVD法镀氮化硅膜后,不但能作为减反射膜可减小入射光的反射,而且,在氮化硅薄膜的沉积过程中,反应产物氢原子进入氮化硅薄膜以及硅片内,起到了钝化缺陷的作用。
3 氮化硅制品的生产工艺:氮化硅制品按工艺可以分为反应烧结制品、热压制品、常压烧结制品、等静压烧结制品和反应重烧制品等。
其中,反应烧结是一种常用的生产氮化硅耐火制品的方法。
反应烧结法生产氮化硅制品是将磨细的硅粉(粒度一般小于80μm),用机压或等静压成型,坯体干燥后,在氮气中加热至1350~1400℃,在烧成过程中同时氮化而制得。
采用这种生产方法,原料条件和烧成工艺及气氛条件对制品的性能有很大的影响。
硅粉中含有许多杂质,如Fe,Ca,Aì,Ti等。
Fe被认为是反应过程中的催化剂。
它能促进硅的扩散,但同时,也将造成气孔等缺陷。
Fe作为添加剂的主要作用:在反应过程中可作催化剂,促使制品表面生成SiO2氧化膜;形成铁硅熔系,氮溶解在液态FeSi2中,促进β-Si3N4的生成。

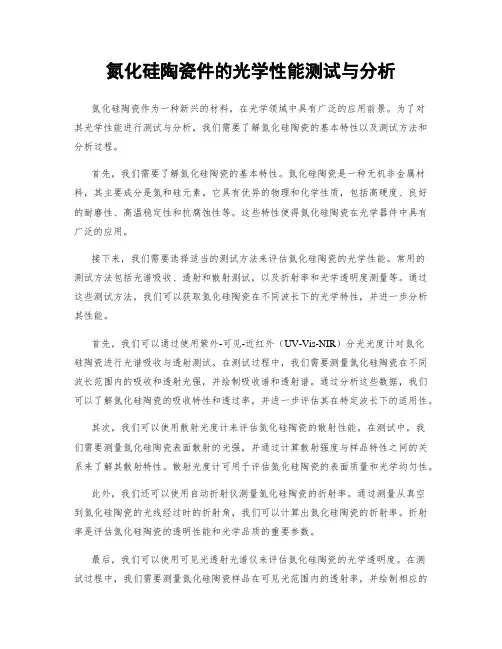

氮化硅陶瓷件的光学性能测试与分析氮化硅陶瓷作为一种新兴的材料,在光学领域中具有广泛的应用前景。
为了对其光学性能进行测试与分析,我们需要了解氮化硅陶瓷的基本特性以及测试方法和分析过程。
首先,我们需要了解氮化硅陶瓷的基本特性。
氮化硅陶瓷是一种无机非金属材料,其主要成分是氮和硅元素。
它具有优异的物理和化学性质,包括高硬度、良好的耐磨性、高温稳定性和抗腐蚀性等。
这些特性使得氮化硅陶瓷在光学器件中具有广泛的应用。
接下来,我们需要选择适当的测试方法来评估氮化硅陶瓷的光学性能。
常用的测试方法包括光谱吸收、透射和散射测试,以及折射率和光学透明度测量等。
通过这些测试方法,我们可以获取氮化硅陶瓷在不同波长下的光学特性,并进一步分析其性能。
首先,我们可以通过使用紫外-可见-近红外(UV-Vis-NIR)分光光度计对氮化硅陶瓷进行光谱吸收与透射测试。
在测试过程中,我们需要测量氮化硅陶瓷在不同波长范围内的吸收和透射光强,并绘制吸收谱和透射谱。
通过分析这些数据,我们可以了解氮化硅陶瓷的吸收特性和透过率,并进一步评估其在特定波长下的适用性。
其次,我们可以使用散射光度计来评估氮化硅陶瓷的散射性能。
在测试中,我们需要测量氮化硅陶瓷表面散射的光强,并通过计算散射强度与样品特性之间的关系来了解其散射特性。
散射光度计可用于评估氮化硅陶瓷的表面质量和光学均匀性。
此外,我们还可以使用自动折射仪测量氮化硅陶瓷的折射率。
通过测量从真空到氮化硅陶瓷的光线经过时的折射角,我们可以计算出氮化硅陶瓷的折射率。
折射率是评估氮化硅陶瓷的透明性能和光学品质的重要参数。
最后,我们可以使用可见光透射光谱仪来评估氮化硅陶瓷的光学透明度。
在测试过程中,我们需要测量氮化硅陶瓷样品在可见光范围内的透射率,并绘制相应的透射谱。
通过分析透射谱,我们可以评估氮化硅陶瓷的透明性能,并了解其在可见光领域内的应用潜力。
在测试完毕后,我们需要对得到的数据进行分析。
根据吸收谱、透射谱、散射强度、折射率和透明度等数据,我们可以评估氮化硅陶瓷的光学性能,并与目标要求进行对比。

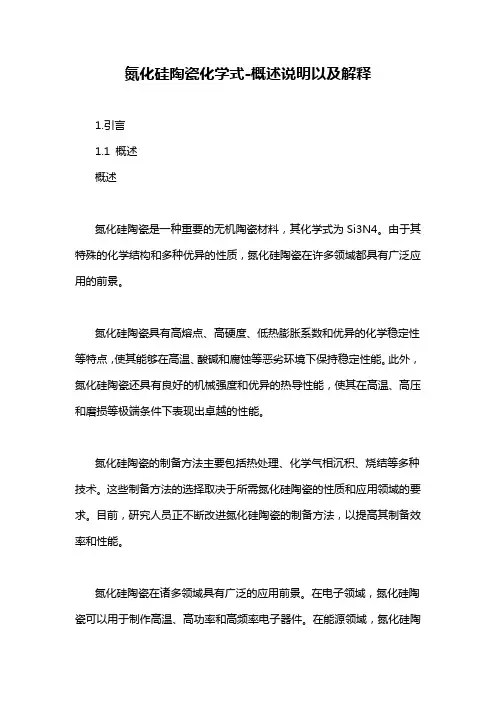

氮化硅陶瓷化学式-概述说明以及解释1.引言1.1 概述概述氮化硅陶瓷是一种重要的无机陶瓷材料,其化学式为Si3N4。
由于其特殊的化学结构和多种优异的性质,氮化硅陶瓷在许多领域都具有广泛应用的前景。
氮化硅陶瓷具有高熔点、高硬度、低热膨胀系数和优异的化学稳定性等特点,使其能够在高温、酸碱和腐蚀等恶劣环境下保持稳定性能。
此外,氮化硅陶瓷还具有良好的机械强度和优异的热导性能,使其在高温、高压和磨损等极端条件下表现出卓越的性能。
氮化硅陶瓷的制备方法主要包括热处理、化学气相沉积、烧结等多种技术。
这些制备方法的选择取决于所需氮化硅陶瓷的性质和应用领域的要求。
目前,研究人员正不断改进氮化硅陶瓷的制备方法,以提高其制备效率和性能。
氮化硅陶瓷在诸多领域具有广泛的应用前景。
在电子领域,氮化硅陶瓷可以用于制作高温、高功率和高频率电子器件。
在能源领域,氮化硅陶瓷可以用于制备先进的燃料电池和太阳能电池等器件。
此外,氮化硅陶瓷还可以应用于航空航天、化工、机械制造等领域,为这些领域的技术发展提供长久稳定的支撑。
展望未来,随着科技的不断进步和研究的深入,我们有理由相信氮化硅陶瓷将在更多领域展现其潜力和价值。
然而,同时也需要克服氮化硅陶瓷制备过程中的一些问题和挑战,提高其性能和降低制备成本,以更好地满足实际应用的需求。
总之,氮化硅陶瓷作为一种重要的无机陶瓷材料,具有许多独特的性质和广泛的应用前景。
在科学家和工程师的不懈努力下,相信氮化硅陶瓷将在各个领域发挥重要作用,促进社会的进步和发展。
1.2文章结构文章结构部分的内容可以包括以下几个方面:1.2 文章结构本文将按照以下结构进行论述:第一部分是引言部分,主要包括概述、文章结构以及目的。
在概述中,将介绍氮化硅陶瓷的一般情况,包括其化学式、性质和制备方法。
文章结构部分将呈现本文的组织结构,为读者提供整体的了解。
而在目的部分,将阐明本文的研究目的和意义。
第二部分是正文,将分为三个小节。
第一小节将详细介绍氮化硅的化学式,解释其组成和结构。
氮化硅陶瓷基板的注意事项1. 氮化硅陶瓷基板在使用过程中应避免受到剧烈的冲击或振动。
氮化硅陶瓷基板具有较高的硬度和脆性,对于剧烈冲击或振动容易导致破裂或损坏。
2. 避免使用过大的力量进行夹持或固定氮化硅陶瓷基板。
使用过大的夹持力或固定力可能会导致氮化硅陶瓷基板的变形或破裂。
3. 氮化硅陶瓷基板在搬运和运输过程中应轻拿轻放,避免碰撞或摔落。
轻拿轻放能够有效避免氮化硅陶瓷基板产生裂纹或断裂,提高使用寿命。
4. 使用氮化硅陶瓷基板时应注意避免碰撞、擦伤或划伤表面。
表面的碰撞、擦伤或划伤会对氮化硅陶瓷基板的性能和外观造成不可逆的损害。
5. 氮化硅陶瓷基板在使用过程中应避免受到急剧的温度变化。
急剧的温度变化容易导致氮化硅陶瓷基板产生热应力,从而影响其使用效果和寿命。
6. 定期检查氮化硅陶瓷基板表面是否有明显的裂纹或磨损。
定期检查能够及时发现问题并进行修复或更换,避免因裂纹或磨损导致进一步的损坏。
7. 在清洁氮化硅陶瓷基板时,应使用柔软的布料和专用清洁剂。
采用柔软的布料和专用清洁剂能够有效清洁表面而不损害氮化硅陶瓷基板的性能和外观。
8. 避免将氮化硅陶瓷基板长时间暴露在强酸、强碱等腐蚀性介质中。
强酸、强碱等腐蚀性介质容易对氮化硅陶瓷基板产生化学损害,降低其机械性能和表面质量。
9. 在使用氮化硅陶瓷基板时应避免接触高温物体或热源。
氮化硅陶瓷基板在高温环境下易产生热应力,因此需避免接触高温物体或热源,以防止损坏。
10. 氮化硅陶瓷基板应存放在干燥通风的环境中,避免潮湿或高湿度环境。
潮湿或高湿度环境容易影响氮化硅陶瓷基板的性能和绝缘性能,导致使用效果和寿命下降。
11. 在加工氮化硅陶瓷基板时,应选择合适的工艺和工具。
选择合适的加工工艺和工具能够确保加工质量,避免裂纹、碎裂或变形等问题的发生。
12. 氮化硅陶瓷基板在需要进行装配和固定时,应选择合适的装配方式和固定方式。
合适的装配和固定方式能够保证氮化硅陶瓷基板的稳定性和安全性,避免发生意外损坏。
氮化硅陶瓷讲解氮化硅陶瓷及其制备成型工艺氮化硅(Si3N4)是氮和硅的化合物。
在自然界里,氮、硅都是极其普通的元素。
氮是生命的基础,硅是无机世界的主角,这两种元素在我们生活的世界上无所不在,然而,至今人们还未发现自然界里存在这两种元素的化合物。
氮化硅是在人工条件下合成的化合物。
虽早在140 多年前就直接合成了氮化硅,但当时仅仅作为一种稳定的“难熔”的氮化物留在人们的记忆中。
二次大战后,科技的迅速发展,迫切需要耐高温、高硬度、高强度、抗腐蚀的材料。
经过长期的努力,直至1955 年氮化硅才被重视,七十年代中期才真正制得了高质量、低成本,有广泛重要用途的氮化硅陶瓷制品。
开发过程为何如此艰难,这是因为氮化硅粉体和氮化硅陶瓷制品之间的性能和功能相差甚远,没有一个严格而精细的对氮化硅粉体再加工过程,是得不到具有优异性能的氮化硅陶瓷制品的。
没有氮化硅陶瓷就没有氮化硅如今的重要地位。
Si3N4 是以共价键为主的化合物,键强大,键的方向性强,结构中缺陷的形成和迁移需要的能量大,即缺陷扩散系数低(缺点),难以烧结,其中共价键Si-N 成分为70 % ,离子键为30 % ,同时由于Si3N4 本身结构不够致密,从而为提高性能需要添加少量氧化物烧结助剂,通过液相烧结使其致密化。
Si3N4 含有两种晶型,一种为α-Si3N4,针状结晶体,呈白色或灰白色,另一种为β-Si3N4,颜色较深,呈致密的颗粒状多面体或短棱柱体。
两者均为六方晶系,都是以[SiN4]4-四面体共用顶角构成的三维空间网络。
在高温状态下,β相在热力学上更稳定,因此α相会发生相变,转为β相。
从而高α相含量Si3N4 粉烧结时可得到细晶、长柱状β-Si3N4 晶粒,提高材料的断裂韧性。
但陶瓷烧结时必须控制颗粒的异常生长,使得气孔、裂纹、位错缺陷出现,成为材料的断裂源。
在工业性能上,Si3N4 陶瓷材料表现出了较好的工艺性能。
(1)机械强度高,硬度接近于刚玉,有自润滑性耐磨;(2)热稳定性高,热膨胀系数小,有良好的导热性能;(3)化学性能稳定,能经受强烈的辐射照射等等。
氮化硅陶瓷化学式全文共四篇示例,供读者参考第一篇示例:氮化硅陶瓷是一种非常重要的陶瓷材料,它具有许多优异的性能和特点,被广泛应用于高温结构、陶瓷刀具、陶瓷轴承等领域。
氮化硅陶瓷的化学式为Si3N4,是由硅和氮元素组成的化合物。
其化学式为Si3N4。
氮化硅陶瓷具有许多优异的性能,例如高硬度、高耐磨性、高抗腐蚀性等。
氮化硅陶瓷被广泛应用于高温和强腐蚀环境下的工程材料。
氮化硅陶瓷的硬度可以达到9.5 Mohs,比传统的硬质合金还要高,因此在陶瓷刀具、陶瓷轴承等领域有很好的应用。
氮化硅陶瓷还具有良好的导热性和导电性,这使得它在一些特殊领域中得到广泛的应用。
比如在航空航天领域中,氮化硅陶瓷被用作高温部件的材料,其优异的性能可以有效地提高部件的寿命和可靠性。
在化工领域中,氮化硅陶瓷也被广泛应用于耐腐蚀的泵、阀门等零部件上。
氮化硅陶瓷的制备过程比较复杂,一般需要通过反应烧结法或热压法来制备。
通过反应烧结法制备氮化硅陶瓷的步骤如下:将硅粉和氮气在高温高压条件下进行反应,生成氮化硅粉末。
然后,将氮化硅粉末进行干燥和压制,最后在高温高压下进行烧结得到氮化硅陶瓷。
第二篇示例:氮化硅陶瓷化学式为Si3N4,是一种先进的高性能陶瓷材料,具有优异的耐磨、耐腐蚀和耐高温性能。
氮化硅陶瓷是由硅原子和氮原子组成的二元化合物,具有特殊的晶体结构和化学性质,被广泛应用于航空航天、汽车工业、电子电器等领域。
氮化硅陶瓷化学式Si3N4的结构特点主要包括以下几个方面:1. 晶体结构:氮化硅陶瓷的晶体结构为β-Si3N4,属于非氧化物陶瓷材料,具有多种晶体相,其中β相为最稳定的结构。
β-Si3N4晶体结构具有层状结构,硼原子和氮原子呈交替排列,硅原子则位于层状结构之间。
2. 化学性质:氮化硅陶瓷具有很高的硬度和抗压强度,能够耐受极端的高温和腐蚀环境,具有优异的化学稳定性和热稳定性。
氮化硅陶瓷还具有优异的绝缘性能和磁性能,可以在高温高频环境下稳定工作。
氮化硅陶瓷球氮化硅球:制作陶瓷球的常用材料为氮化硅(Si3N4)、碳化硅(SiC)、氧化铝(Al2O3)和氧化锆(ZrO2)。
在这四种陶瓷材料轴承球中,Si3N4的综合性能最好。
Si3N4具备耐高温、耐腐蚀、电绝缘、无磁性、高强度、密度小等性能。
本部门自制高纯、超细Si3N4粉,采用近净尺寸成型方法、GPS-HIP组合工艺,制造出的陶瓷球不仅材质优良,而且毛坯球形好,大大降低了磨加工成本,缩短了加工周期,从过去的几百小时缩短到目前的几十小时。
并探索出陶瓷球磨加工的一整套成熟工艺,建立了完整的陶瓷球生产线,现已可以大批量生产各规格陶瓷球,精度可达G5级,部分规格可达G3级。
陶瓷球常用规格规格(直径) 规格(直径)in mm in mm1/32 0.794 11/32 8.7310.800 3/8 9.5251.000 7/16 11.1121/16 1.588 31/64 12.3033/32 2.381 1/2 12.7005/32 3.969 17/32 13.4943/16 4.763 9/16 14.2887/32 5.556 19/32 15.08115/64 5.953 5/8 15.8751/4 6.350 3/4 19.05017/64 6.747 1 25.4009/32 7.144 1 1/4 31.755/16 7.938 1 11/16 42.863上为常用规格,本所也可根据客户需求生产直径0.8mm~57.15mm的氮化硅球。
陶瓷球精度等级(GB308-2002 ISO3290-1998)等级球直径变动量( um) 球形误差( um) 表面粗糙度(Ra,um)3 0.08 0.08 0.0105 0.13 0.13 0.01410 0.25 0.25 0.02016 0.40 0.40 0.02520 0.50 0.50 0.03224 0.60 0.60 0.04028 0.70 0.70 0.05040 1.00 1.00 0.06060 1.50 1.50 0.080氮化硅陶瓷球是在非氧化气氛中高温烧结的精密陶瓷,具有高强度,高耐磨性,耐高温,耐腐蚀,耐酸、碱、可在海水中长期使用,并具有绝电绝磁的良好性能。
氮化硅陶瓷特点氮化硅陶瓷特点——低调的“陶瓷明星”嘿,朋友们!今天咱来唠唠氮化硅陶瓷,这玩意儿可有意思了!氮化硅陶瓷啊,就像是陶瓷界低调的“明星”。
为啥这么说呢?因为它有着好多让人惊叹的特点,但却不怎么张扬。
首先,这玩意儿特别硬!那硬度,简直就是杠杠的。
想象一下,就跟个小金刚似的,一般的东西根本没法在它身上留下痕迹。
上次我不小心把一个铁勺子掉在氮化硅陶瓷做的碗上,嘿,勺子凹了一块,碗啥事没有!当时我就傻眼了,这也太硬了吧,简直就是陶瓷中的“钢铁侠”啊!而且它还特别耐高温。
一般的陶瓷遇到高温可能就软了或者裂了,可氮化硅陶瓷不一样,高温对它来说就是小意思。
感觉它就像是个不怕火烤的“勇士”,再高的温度它也能扛得住。
你说这要是做成锅啊,咱炒菜的时候就不用担心锅底被烧穿啦!它的耐腐蚀性也非常出色。
酸啊碱啊啥的,想腐蚀它?门儿都没有!就像个坚不可摧的“卫士”,坚决捍卫自己的“领土”。
把它放在那些腐蚀性的环境里,它依然能保持自己的本色,稳稳当当的。
还有很重要的一点哦,氮化硅陶瓷的重量相对来说比较轻。
这可真是个大优点啊,携带方便,用起来也不累手。
不像有些陶瓷重得要命,拿一会儿手就酸了。
总之,氮化硅陶瓷就是这么个低调又厉害的存在。
虽说它没有那些花花绿绿的外表来吸引人眼球,但了解它的人都知道,它的实力可是不容小觑的。
在很多需要高强度、耐高温、耐腐蚀的领域,都能看到氮化硅陶瓷的身影。
它就像是幕后的英雄,默默地为各种高科技产品和工业生产贡献着自己的力量。
所以啊,下次当你看到一些看似普通的陶瓷制品时,说不定它就是氮化硅陶瓷这个低调的“明星”哦,可千万别小瞧了它!。
题目名称:氮化硅陶瓷的制备学院名称:材料科学与工程学院班级:学号:学生姓名:指导教师:2014 年 4 月氮化硅陶瓷的制备1.简介1.1 应用背景作为结构陶瓷,氮化硅陶瓷材料具有优良的耐磨、耐腐蚀、耐高温性能以及良好的抗热震性能,广泛应用于航空航天、机械、电子电力、化工等领域。
采用适当的烧结助剂可有效提高氮化硅陶瓷材料的热导率,增加材料断裂韧性,促进材料性能完善。
研究结果表明,以CeO2为烧结助剂,氮化硅的相变转换率为100%;当CeO2含量不超过8mol%时,氮化硅晶界相的构成主要为Ce4.67(SiO4)3O、Si2ON2以及Ce2Si2O7,其结晶析出状况随烧结助剂含量增加呈规律性变化;晶粒尺寸随烧结助剂含量增加变化微弱,长柱状晶数目增多。
烧结助剂CeO2通过对晶界相及微观结构的影响作用于氮化硅陶瓷材料相对密度、强度、硬度及断裂韧性,CeO2含量变化对氮化硅陶瓷材料力学性能影响显著。
当CeO2含量不超过7mol%时,氮化硅陶瓷材料的热扩散系数及热导率随CeO2含量增加而升高,CeO2含量由1mol%增加至7mol%时,氮化硅陶瓷材料热扩散系数增加50%,热导率增加38.7%。
且氮化硅热传导导机制为声子导热,其热导率的大小依赖于氮化硅晶粒的净化程度。
1.2 研究意义作为信息、交通、航空航天等科技领域发展基础之一的电力电子技术,应其对电力的有效控制与转换的要求,电子器件一直向小尺寸、高密度、大电流、大功率的趋势发展。
伴随大功率、超大规模集成电路的发展,其所面临的热障问题愈加突出,器件设计中的热耗散问题亟待解决(在温度高于100℃时,电路失效率会随着温度的升高成倍增长)。
较玻璃、树脂等材料,电子陶瓷材料凭借其优异的绝缘性能、化学稳定性以及与芯片最为相似的热膨胀系数使其在基板材料中占据重要地位。
降低基板材料热阻的主要途径有两种:减小基板厚度、提高材料热导率,为此对基板材料强度要求升高。
高热导率陶瓷材料主要应用于集成电路(IC)衬底,多芯片组装(MCM)基板、封装以及大功率器件散热支撑件等部位,其中研究较多的有Al2O3、BeO、AlN、BN、Si3N4、SiC 等陶瓷材料。
其中多晶氧化铝的热导为25~35Wm-1K-1,其单晶结构热导为40Wm-1K-1。
而以高热导率著称的氧化铍,热导率在240 Wm-1K-1左右,但因为使用安全问题而被氮化铝替代。
SiC的介电性能远低于其它基板材料,易被击穿,故其使用受到限制。
而现今性能较为优异的两种封装材料:氮化铝与氧化铍,前者造价昂贵后者具有毒性。
氮化铝的热导率范围为175~200 Wm-1K-1,但其弯曲强度在300~350MPa之间,远低于氮化硅陶瓷材料(600~1500MPa),且氮化硅的热膨胀系数低于以上高热导率陶瓷材料。
高热导率氮化硅陶瓷材料具有其他陶瓷材料无法比拟的高强度、高断裂韧性以及抗热震性能,其作为一种理想的结构材料可以为电子器件的热耗散设计提供一种新的材料选择。
具有较高热导率的高性能氮化硅陶瓷的制备需求随着氮化硅陶瓷材料的潜在应用范围的扩展不断增加,而烧结助剂在制备高性能氮化硅过程中对材料性能影响的相关研究较少。
1.3 制备方法致密氮化硅陶瓷材料常用的烧结方式有以下几种:反应烧结、气压烧结、热等静压烧结以及热压烧结,近年来放电等离子烧结、无压烧结等烧结方式也因其具有的不同优势受到学者的关注。
上世纪90年代中期研究人员多采用热等静压烧结制备具有较高热导率的氮化硅陶瓷材料,目前制备高热导率氮化硅使用最多的两种烧结方式为气压烧结和反应烧结。
a. 气压烧结气压烧结时较高的氮气压可使氮化硅的分解温度升高,因此气压烧结氮化硅时一般采用较高的烧结温度,而烧结温度的升高有利于氮化硅晶粒的生长和完善,有利于提高烧结体的热导率。
且气压烧结条件决定了烧结体微观结构的均匀性,使用气压烧结制备氮化硅陶瓷材料,可获得各向同性的烧结体。
自1996 年Hirosaki 等人使用气压烧结(烧结温度:2000℃,氮气压:100MPa)制备出热导率高达120 Wm-1K-1的氮化硅陶瓷材料,气压烧结便以其节能、高效,对产品尺寸的无要求性逐渐成为制备高热导率氮化硅的主要烧结方式。
Yokota等人也通过实验验证了晶种引入并不是影响材料热导率的因素,其烧结温度为1950℃,保温时间16小时,获得的氮化硅烧结体热导率为143 Wm-1K-1。
Ye等人采用气压烧结在烧结温度2200℃条件下制备出了热导率为132.3 Wm-1K-1的氮化硅陶瓷材料。
而Zhu 等人曾以气压烧结制备出了完全致密化的氮化硅(烧结温度:1900℃,氮气压:1MPa),热导率范围为94~108 Wm-1K-1。
从上文数据易知,气压烧结时提高氮化硅烧结体热导率主要有三种方式:提高烧结温度、增加氮气压以及延长保温时间。
b. 反应烧结反应烧结氮化硅又称为SRBSN。
用于制备高热导率氮化硅纯度最高的商业粉料氧杂质含量最低为1wt%,SRBSN 制备氮硅陶瓷材料使用高纯硅粉作为烧结原料,替换了其他烧结方式使用的杂质含量较高的氮化硅商业粉料,减少了杂质的引入。
通过对SRBSN制备工艺流程不断改良,Zhou等人最终制备出了热导率高达177 Wm-1K-1的氮化硅陶瓷材料。
c. 放电等离子烧结和无压烧结放电等离子烧结具有升温快、加热均匀以及烧结温度等特点,可完成致密烧结体的快速烧结,而这对于高热导率氮化硅烧结制备过程的影响较小,在烧结后依旧需要长时间的高温热处理获得晶粒生长较好的氮化硅陶瓷材料。
国内对放电等离子烧结制备高热导率氮化硅陶瓷材料的研究较多,热导率最高可达到100 Wm-1K-1,远低于采用相同烧结助剂使用其他烧结方式制备的氮化硅陶瓷材料。
无压烧结制备的烧结体性能低于有压烧结,其最大优势是成本低廉、工艺简单于推广生产。
制备高热导率氮化硅陶瓷材料较少采用无压烧结方式,与材料致密度较低有关。
Matovic 等人曾以Li2O-Y2O3为烧结助剂使用无压烧结方式获得了致密度为98.1%的氮化硅陶瓷材料,Vu kovi等人使用无压烧结制备出了具有较高断裂韧性的氮化硅陶瓷材料,断裂韧性为8.4MPa m1/2。
2. 氮化硅陶瓷材料的制备及表征2.1 制备工艺(1)称量将α-Si3N4与CeO2分别按摩尔比99:1、98:2、97:3、95:5、93:7、92:8计算出不同摩尔比CeO2所含的质量分数,分别为1.23%、2.45%、3.66%、6.07%、8.46%、9.65%。
由公式计算出具有α-Si3N4与CeO2不同摩尔比试样的理论密度,α-Si3N4的单晶结构依照所需氮化硅烧结体体积计算出粉料总质量,按质量比分别计算出α-Si3N4与CeO2粉料质量,用电子天平准确称量,精度为0.01g。
ρT=(m1+m2)/(m1/ρ1+m2/ρ2)式中,ρT——理论密度(g/cm3);ρ1——氮化硅密度(g/cm3);ρ2——氧化铈密度(g/cm3);m1——试样中含有氧化硅质量(g);m2——试样中含有氧化铈质量(g)。
(2)混料将称量好的粉料按比例与适量的分散剂(无水乙醇)置于内衬为四氟乙烯的球磨罐中湿混,球磨介质为氧化锆球磨珠。
使用行星式球磨机球磨18h,转速为220r/min,每30 分钟反转一次。
球磨时间较长,可有效混合烧结助剂与氮化硅粉料。
(3)干燥采用真空旋转蒸发仪干燥粉料,在干燥前将水浴锅加热至85℃,而后将混合好的浆料注入旋转蒸发瓶中,抽真空,设置转速为40r/min,干燥时间为1h。
真空蒸发可有效防止料浆在干燥过程中与氧接触,减少氧杂质的引入。
(4)装模为便于脱模,将氮化硼乙醇溶液均匀涂覆于石墨模具内壁、垫片两端,乙醇挥发后装入干燥完全的粉料,压实。
粉料两端与石墨垫片之间分别置有涂覆了氮化硼的石墨纸。
氮化硅陶瓷材料不易脱模,石墨模具内壁的氮化硼涂层需均匀且具有一定厚度,脱模时不易损坏模具,便于重复使用。
(5)烧结将装好粉料的石墨模具置于真空热压炉(型号为ZRY80)内,以15℃/min的升温速率升至1600℃,而后升温速率下降至10℃/min直至1800℃。
于1800℃保温1h,加载单轴压力为30MPa,而后随炉冷却,气氛为氮气。
1800℃的烧结温度有利于烧结助剂促进材料的致密化,,较缓慢的升温速率有利于晶粒的完善生长,较高的机械压力可有效促进晶粒的定向生长。
(6)制样将试样脱模后,采用平磨磨床与内圆切割机将试样分别加工成3×4×20mm与Φ12.5×3mm两种尺寸以备于力学及热性能测试。
这里所制备的氮化硅陶瓷材料体系见表2-2。
表2-2材料编号材料体系制备工艺1C α-Si3N4+1mol%CeO2 1800℃,30Mpa热压1h2C α-Si3N4+2mol%CeO2 1800℃,30Mpa热压1h3C α-Si3N4+3mol%CeO2 1800℃,30Mpa热压1h5C α-Si3N4+5mol%CeO2 1800℃,30Mpa热压1h7C α-Si3N4+7mol%CeO2 1800℃,30Mpa热压1h8C α-Si3N4+8mol%CeO2 1800℃,30Mpa热压1h2.2 实验方法通过微观结构分析、力学、热性能测试,总结本文所制备氮化硅陶瓷材料的物理性能及影响因素,试验方法如下。
2.2.1 结构与成分分析分别使用SEM、XRD 测试方法分析所制备氮化硅陶瓷材料的表面与断面的微观结构特点、α→β相变率及晶界相构成。
从烧结助剂含量与烧结工艺的差异对试样微观结构及成分的影响,结合材料性能测试分析总结最终决定材料性能的因素。
A.微观结构分析(SEM)这里使用场发射扫描电子显微镜(生产公司:FE,型号:HeliosNanolab600i,主题:烧结原料与试样1C~试样8C的XRD图谱分辨率较高)对材料断口截面与热腐后的试样表面形貌、晶体形态进行观测。
观测前试样分别由240目、600目、1000 目砂纸打磨抛光至镜面,于无水乙醇溶液中进行超声清洗。
烘干后于1500℃下真空加热1h 进行热腐,无需打磨清洗可直接喷金观测。
B.成分分析(XRD)这里使用旋转阳极 X 射线衍射分析仪(生产公司:日本理学公司,型号:D/MAX-RB,测试条件:Cu 靶、Kα、40KV、50mA)对所制备氮化硅试样进行组分分析,确定晶界相构成。
扫描分析时对晶界相衍射峰处以较慢扫描速度重复扫描,快速扫描与慢速扫描的速度分别为5°/min 与2°/min。
2.2.2 物理性能测试(1). 弯曲强度这里采用三点弯曲方法使用电子万能试验机(生产公司:美国英斯特朗公司,型号:Instron-5569,测试条件:位移速率为 0.5mm/min ,跨距为 16mm )对所制备氮化硅试样进行弯曲强度测试。
