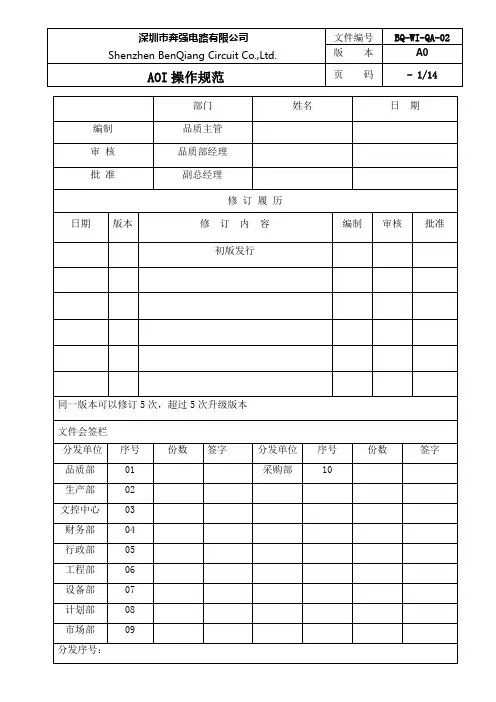

AOI操作员培训教程

深圳市奔强电路有限公司

Shenzhen BenQiang Circuit Co.,Ltd. 文件编号 BQ-WI-QA-02

版 本 A0

AOI操作规范 页 码 - 1/14

部门 姓名 日 期

编制 品质主管

审 核 品质部经理

批 准 副总经理

修 订 履 历

日期 版本 修 订 内 容 编制 审核 批准

初版发行

同一版本可以修订5次，超过5次升级版本

文件会签栏

分发单位 序号 份数 签字 分发单位 序号 份数 签字

品质部 01 采购部 10

生产部 02

文控中心 03

财务部 04

行政部 05

工程部 06

设备部 07

计划部 08

市场部 09

分发序号： 深圳市奔强电路有限公司

Shenzhen BenQiang Circuit Co.,Ltd. 文件编号 BQ-WI-QA-02

版 本 A0

AOI操作规范 页 码 - 2/14

1.0目的及范围：

规范AOI测试(Automatic Optical Inspection)自动光学检测仪，提高产品的保证能力，降低生产成本，提高生产效率。

2.0 相关文件：

IMPRESS Q AOI PC 中文操作手册

3.0 主要职责：

操作员：负责机器的操作，日常点检及点检记录表的填写，基板的接收和转序，问题板的修理和异常问题的及时反馈。

领班：负责日常生产进度的安排，异常问题的处理和反馈，协助测试员修理问题板以及监督员工要按工序内的要求操作。

工程师：负责工序内的生产管理，维护本工序的体系运作，并负责与各部门的沟通和协调，解决工序内的异常问题，确保工序能达成公司的产能、品质等方面的要求，带动工序全体员工共同进步发展。

JT 300系列AOI

使用说明书

--------劲拓自动化

目录

前言…………………………………………………………..第一章注意事项…………..…………………………………....

1.1 基本注意事项……………………………………….

1.2 安装/运行注意事项………………………………….

1.2.1安装注意事项…………………………………

1.2.2运行前注意事项………………………………

1.3 使用时安全要点……………………………………..

1.4 保养维修注意事项…………………………………..

1.5 按钮介绍及开关机设备说明…………………………

1.5.1 按钮介绍……………………………………….

1.5.2 开机说明……………………………………….

1.5.3 关机说明……………………………………….

1.5.4 PCBA板的放取方法………………………….

第二章AOI简介及测试原理……………………………………

2.1 AOI简介及相关优势….……………………………..

2.1.1 AOI的简介……………………………………..

2.1.2 AOI的相关优势………………………………..

2.2 JT- AOI设备简介及测试原理…..…………..

2.2.1 JT- AOI的光学原理…………………

2.2.2 JT- AOI设备特点和参数……………

第三章菜单功能介绍………………………………………….

3.1 软件介绍……………………………………………..

3.2 在线模块功能介绍…………………………………..

3.3 离线模块功能介绍…………………………………..

3.4 类型定义栏功能介绍………………………………..第四章程序编辑……………………………………………….

4.1 程序制作准备步骤……………………………………

4.2 离线程式制作及各元件制作介绍……………………

4.3 拼板复制及离线调试技巧……………………………

AOI作业指导书

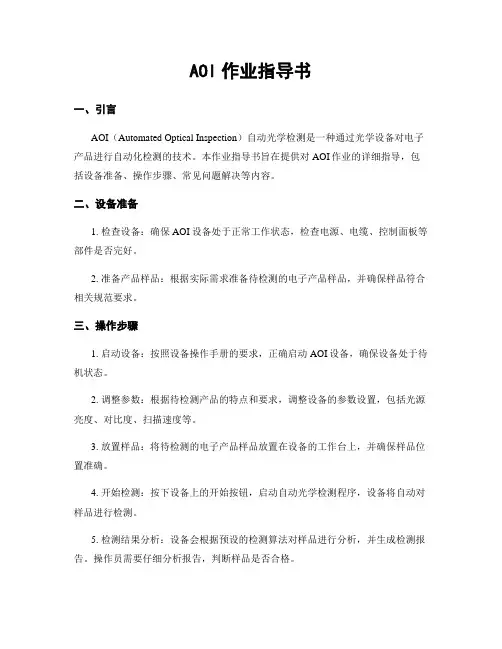

一、引言

AOI（Automated Optical Inspection）自动光学检测是一种通过光学设备对电子产品进行自动化检测的技术。本作业指导书旨在提供对AOI作业的详细指导，包括设备准备、操作步骤、常见问题解决等内容。

二、设备准备

1. 检查设备：确保AOI设备处于正常工作状态，检查电源、电缆、控制面板等部件是否完好。

2. 准备产品样品：根据实际需求准备待检测的电子产品样品，并确保样品符合相关规范要求。

三、操作步骤

1. 启动设备：按照设备操作手册的要求，正确启动AOI设备，确保设备处于待机状态。

2. 调整参数：根据待检测产品的特点和要求，调整设备的参数设置，包括光源亮度、对比度、扫描速度等。

3. 放置样品：将待检测的电子产品样品放置在设备的工作台上，并确保样品位置准确。

4. 开始检测：按下设备上的开始按钮，启动自动光学检测程序，设备将自动对样品进行检测。

5. 检测结果分析：设备会根据预设的检测算法对样品进行分析，并生成检测报告。操作员需要仔细分析报告，判断样品是否合格。 6. 异常处理：如果检测结果显示样品存在异常，操作员需要根据报告中提供的信息进行进一步分析，并采取相应的措施进行修复或调整。

7. 记录数据：对每个样品的检测结果进行记录，包括合格与不合格的判断、异常情况的描述等。

四、常见问题解决

1. 检测结果不准确：可能是设备参数设置不正确或样品放置不准确导致的。操作员应该仔细检查参数设置和样品位置，并进行调整。

2. 设备故障：如果设备出现故障，操作员应该立即停止作业，并联系维修人员进行检修。

3. 数据丢失：为避免数据丢失，操作员应该及时备份检测数据，并定期清理设备内存。

五、安全注意事项

1. 在操作设备时，操作员应该佩戴适当的防护设备，包括手套、护目镜等。

2. 禁止在设备工作过程中触摸或移动样品，以免引起意外伤害或设备故障。

3. 在操作设备前，应确保设备处于停止状态，并断开电源，以免发生电击或其他意外事故。

AOI操作员首件检查内容及要求

1.外观检查：AOI操作员首先对产品的外观进行检查，包括产品的表面是否平整、无划痕、无变形等。同时，还需要检查产品的颜色、标识、字样是否符合要求。

2.尺寸检查：AOI操作员需要使用量具对产品的尺寸进行测量，以确保产品的尺寸符合设计要求。常见的测量工具包括卡尺、游标卡尺、百分表等。

3.功能检查：在首件检查中，AOI操作员需要对产品的功能进行测试。对于电子产品来说，可以通过连接电源、使用测试设备进行功能测试，以确保产品的功能正常。

4.接口检查：对于涉及到接口的产品，AOI操作员需要对接口的连接情况进行检查。包括接口的对接是否紧密、无松动、无接触不良等。

5.印刷检查：对于印刷产品来说，AOI操作员需要检查印刷的质量，包括字迹清晰、无模糊、无漏印等。同时，还需要检查产品的印刷位置是否准确。

6.材料检查：首件检查还包括材料的检查。AOI操作员需要确保产品使用的材料符合设计要求，包括材质、硬度、强度等。同时，还需要确保材料的标识是否清晰可读。

在进行首件检查时，AOI操作员需要遵守以下要求：

1.严格按照检查标准进行操作，确保每个环节都得到检查和确认。

2.确保检查环境整洁，避免灰尘和异物对产品造成影响。 3.检查过程中要详细记录每个环节的检查结果，及时反馈给相关部门，以便及时调整生产工艺和改善产品质量。

4.积极与其他工作人员进行沟通和协作，及时解决问题并提出改进意见。

5.对检查设备进行定期维护和保养，确保设备的正常运行和准确性。

总之，AOI操作员作为首件检查的关键岗位，需要对产品的外观、尺寸、功能、接口、印刷和材料等方面进行全面的检查，确保产品的质量符合要求。同时，还需要严格遵守操作规程，与其他工作人员进行有效沟通，为产品质量的改进提供意见和建议。
