电路中的电感如何测量

测量电容电感的方法

测量电容和电感是电路测试和电子工程中常见的任务。下面将介绍几种测量电容和电感的方法。

一、测量电容的方法：

1. 直流法：使用直流电源和电压表测量电容。连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。然后根据充电公式 Q = C × V，其中 Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。

2. 交流法：使用交流电源和示波器来测量电容。将交流电源接入电容，然后将示波器连接到电容上。通过测量电容上的电压和电流的相位差，可以计算出电容的数值。一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。

3. 桥路法：使用电容桥来测量电容。电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。然后通过调节电容的代表值来测量所需电容的数值。电容桥可以是无源电容桥或有源电容桥。

二、测量电感的方法：

1. 直流法：使用直流电源和电流表测量电感。将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。根据直流电感计算公式 L = ΔΦ / ΔI，其中 L 为电感，ΔΦ 为磁通量的变化量，ΔI 为电流的变化量。

2. 交流法：使用交流电源和示波器来测量电感。将交流电源接入电感线圈，然后将示波器连接到电感上。通过测量电感上的电压和电流的相位差，可以计算出电感的数值。一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。

3. 桥路法：使用电感桥来测量电感。电感桥是一种能够测量电感的电路，它的原理类似于电容桥。通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。然后通过调节电感的代表值来测量所需电感的数值。电感桥可以是无源电感桥或有源电感桥。

总结：

测量电容和电感的方法主要有直流法、交流法和桥路法。直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。交流法则通过测量电容或电感上电流和电压的相位差来计算其数值。桥路法通过调节电容或电感两个分支上的电阻来平衡电桥电路，从而测量其数值。以上方法可以根据具体的测量需求和实际情况选择合适的方法来测量电容和电感。

电感的测量方法

学号：0962510107 姓名：魏婧玲

电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。这种电感称为自感，是闭合回路自己本身的属性。下面介绍几种电感值的测量方法。

一、串接一个电阻，同上交流电，测量电感上的电压和通过的电流，由欧姆定律计算电感的感抗，然后按照下式推算出电感值。XL = ωL = 2πfL ，XL

就是感抗，单位为欧姆 ，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹 ，L 是线圈电感，单位为亨利.。

二、使用电感测试仪测试加一个正弦波电压,测通过它的电流的幅值和相位.矢量除,根本频率,就可以得到电感值

三、电感是储能元件, 因此可利用它与电容器组成振荡回路:不同于谐振回路， 根据振荡频变化, 进而推算出电感量的大小由于振荡频率作得较高, 因此, 可获得较高的分辨度。。。振荡法测量的基本保证是要求振荡的频率相对稳定, 我们采用) 1Α Β ΧΔ Ε 振荡器, 因为它有较宽的频率范围,

且相对稳定。我们采用Colpitts振荡器，因为它有较宽的频率范围且相对稳定。其基本频率为12fLC假定c不变，令12C为待定系数，

则应为常数，有fL，fL，，因此，根据振荡频率f值，可得到相应的电感L值。

四、它是测量在半导体衬底上设置的电感器的电感值的电感值测量方法，其特征在于：包括：对其主电极与上述电感器的一端连接的控制晶体管的控制电极以恒定的周期施加电压，使电流脉冲流过上述电感器的步骤；借助于与上述电感器的另一端连接的第1测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤；以及借助于经电阻与上述控制晶体管的上述主电极连接的第2测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤，上述第1测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第1测量线；以及测量在上述电流脉冲的下降期间流过的电流的第2测量线，上述第2测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第3测量线；以及测量在上述电流脉冲的下降期间流过的电流的第4测量线，通过将流过上述电感器的电流分离成在上述电流脉冲的上升期间流过的电流和在下降期间流过的电流进行测量，来测量上述电感器的电感值。

电感的测量

电感的主要特性是贮存磁场能。但由于它一般是用金属导线绕制而成的，所以有绕线电阻(对于磁芯电感还应包括磁性材料插入的损耗电阻)和线圈匝与匝之间的分布电容。采用一些特殊的制作工艺，可减小分布电容，工作频率也较低时，分布电容可忽略不计。因此，电感的测量主要包括电感量和损耗(通常用品质因数Q表示)两部分内容。

一、谐振法测量电感

如图所示为并联谐振法测电感的电路，其中C为标准电感，L为被测电感，Co为被测电感的分布电容。测量时，调节信号源频率，使电路谐振，即电压表指示最大，记下此时的信号源频率f，则

由此可见，还需要测出分布容Co，测量电路如图所示，只是不接标准容。调信号源频率，使电路自然谐振。设此频率为f1，则

由上两式可得

将Co代入Ｌ的表达式，即可得到被测电感的电感量。

二、 交流电桥法测量电感

测量电感的交流电桥如图 (a)和(b)所示的马氏电桥和海氏电桥两种电桥，分别适用于测量品质因数不同的电感。

图 交流电桥法测量电感

如图 (a)所示的马氏电桥适用于测量Ｑ＜10的电感，图中Ｌx为被测电感，Rx为被测电感损耗电阻，马氏电桥由电桥平衡条可得

一般在马氏电桥中，R3用开关换接作为量程选择，R2和Rn为可调元件，由R2的刻度可直读Lx，由Rn的刻度可直读Q值。图 (b)所示的海氏电桥适用于测量Ｑ＞10的电感，测量方法和结论与马氏电桥相同。

不知道在哪里转的了。

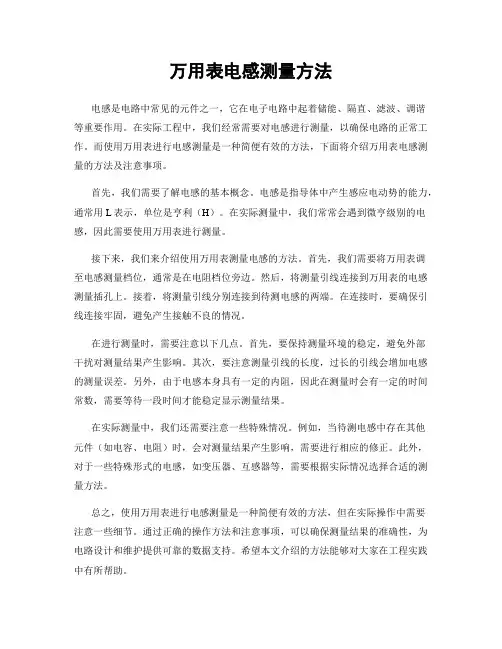

万用表电感测量方法

电感是电路中常见的元件之一，它在电子电路中起着储能、隔直、滤波、调谐等重要作用。在实际工程中，我们经常需要对电感进行测量，以确保电路的正常工作。而使用万用表进行电感测量是一种简便有效的方法，下面将介绍万用表电感测量的方法及注意事项。

首先，我们需要了解电感的基本概念。电感是指导体中产生感应电动势的能力，通常用L表示，单位是亨利（H）。在实际测量中，我们常常会遇到微亨级别的电感，因此需要使用万用表进行测量。

接下来，我们来介绍使用万用表测量电感的方法。首先，我们需要将万用表调至电感测量档位，通常是在电阻档位旁边。然后，将测量引线连接到万用表的电感测量插孔上。接着，将测量引线分别连接到待测电感的两端。在连接时，要确保引线连接牢固，避免产生接触不良的情况。

在进行测量时，需要注意以下几点。首先，要保持测量环境的稳定，避免外部干扰对测量结果产生影响。其次，要注意测量引线的长度，过长的引线会增加电感的测量误差。另外，由于电感本身具有一定的内阻，因此在测量时会有一定的时间常数，需要等待一段时间才能稳定显示测量结果。

在实际测量中，我们还需要注意一些特殊情况。例如，当待测电感中存在其他元件（如电容、电阻）时，会对测量结果产生影响，需要进行相应的修正。此外，对于一些特殊形式的电感，如变压器、互感器等，需要根据实际情况选择合适的测量方法。

总之，使用万用表进行电感测量是一种简便有效的方法，但在实际操作中需要注意一些细节。通过正确的操作方法和注意事项，可以确保测量结果的准确性，为电路设计和维护提供可靠的数据支持。希望本文介绍的方法能够对大家在工程实践中有所帮助。
