轴用弹性挡圈尺寸标准
弹性挡圈分轴用和孔用不同，它们的结构特点分别是：轴用弹性挡圈是一种安装 于轴槽上,用作轴端零件的定位和固定，可承受剧烈的振动和冲击载荷，但需采 取防松措施和安装定位；孔用弹性挡圈安装于圆孔内，用作固定零部件的轴向运 动,这类挡圈的夕卜径比装配圆孑b直径稍大。
弹性挡圈是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配 件。轴用弹性挡圈选取时内径比装配轴径稍小，孔用弹性挡圈选取时挡圈的夕卜径 比装配圆孔直径径稍大，挡圈主要是起到轴向固定的作用，其中圆锥面加挡圈固 定有较高的定心度。 目前弹性挡圈安装方式:1•多数是采用弹性挡圈安装钳进行安装;2•简易安装辅 具；3启动弹性挡圈安装机。这几种安装方式其缺点：1.手工安装如果用力不均, 弹性挡圈塑性变形,会导致弹性挡圈失效；2•对于结构复杂零件无法定位,且生 产效率也较低；3•简易安装辅具只适用于要安装的零件,—般不可通用,具有局 限性；4•自动弹性挡圈安装机结构复杂，成本较高。
泰强紧固件江苏泰强不锈钢制品有限公司/

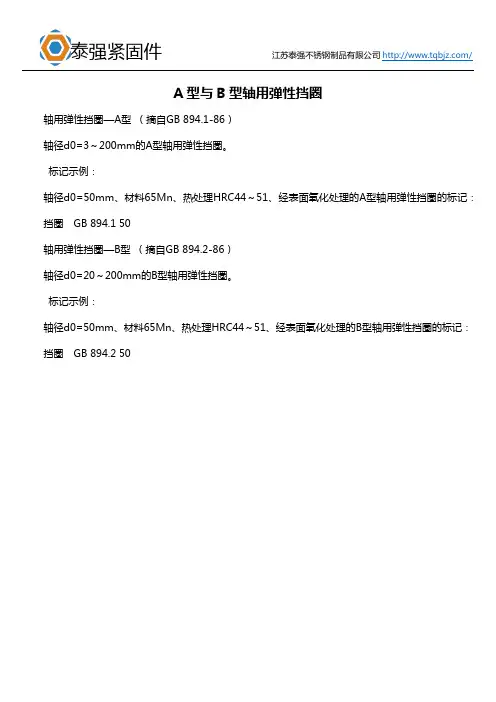

A型与B型轴用弹性挡圈
轴用弹性挡圈—A型 （摘自GB 894.1-86）
轴径d0=3～200mm的A型轴用弹性挡圈。
标记示例：
轴径d0=50mm、材料65Mn、热处理HRC44～51、经表面氧化处理的A型轴用弹性挡圈的标记：
挡圈 GB 894.1 50
轴用弹性挡圈—B型 （摘自GB 894.2-86）
轴径d0=20～200mm的B型轴用弹性挡圈。
标记示例：
轴径d0=50mm、材料65Mn、热处理HRC44～51、经表面氧化处理的B型轴用弹性挡圈的标记：
挡圈 GB 894.2 50
轴用挡圈：
轴用挡圈是一种安装于槽轴上，用作固定零部件的孔向运动，这类挡圈的内径比装配轴径稍小。
定义：
安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，扩张挡圈，才能放入预先加工好的轴槽上。
轴用挡圈沟槽尺寸：
孔用弹性挡圈
-A型
孔径的d0=8～200mm的
A型孔用弹性挡圈。
孔径d0=50、材料65Mn、热处理硬度HRC44～51、经表面氧化处理的
A型孔用弹性挡
圈的标记：挡圈
GB 893.1 50
轴：
轴(shaft)是穿在轴承中间或车轮中间或齿轮中间的圆柱形物件，但也有少部分是方型的。轴是支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。一般为金属圆杆状，各段可以有不同的直径。机器中作回转运动的零件就装在轴上。
材料使用：
1、碳素钢35、45、50等优质碳素结构钢因具有较高的综合力学性能，应用较多，其中以45钢用得最为广泛。为了改善其力学性能，应进行正火或调质处理。不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。2、合金钢合金钢具有较高的力学性能，但价格较贵，多用于有特殊要求的轴。例如采用滑动轴承的高速轴，常用20Cr、20CrMnTi等低碳合金结构钢，经渗碳淬火后可提高轴颈耐磨性；机转子轴在高温、高速和重载条件下工作，必须具有良好的高温力学性能，常采用40CrNi、38CrMoAlA等合金结构钢。轴的毛坯以锻件优先、其次是钢；尺寸较大或结构复杂者可考虑铸钢或球墨铸铁。例如，用球墨铸铁制造曲轴、凸轮轴，具有成本低廉、吸振性较好，对应力集中的敏感性较低、强度较好等优点。轴的力学模型是梁、多数要转动，因此其应力通常是对称循环。其可能的失效形式有：疲劳断裂、过载断裂、弹性变形过大等。轴上通常要安装一些带轮毂的零件，因此大多数轴应作成阶梯轴，切削加工量大。
轴用挡圈沟槽尺寸
轴用弹性挡圈是一种安装于槽轴上，用作固定零部件的轴向运动，这类挡圈的内径比装配轴径稍小。安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，扩张挡圈，才能放入预先加工好的轴槽上。常规包装以油纸或塑料为一个批次包装，表面一般以磷化发黑为主，俗称外卡。轴用挡圈生产时需要注意的几方面；一是表面平整；二是硬度弹性合格；三是不能有边角毛刺。
A型与B型轴用弹性挡圈尺寸参数：
轴用弹性挡圈—A型（GB 894.1-86）
轴径d0=3～200mm的A型轴用弹性挡圈。标记示例：
轴径d0=50mm、材料65Mn、热处理HRC44～51、经表面氧化处理的A型轴用弹性挡圈的标记：挡圈GB 894.1 50
轴用弹性挡圈—B型（GB 894.2-86）
轴径d0=20～200mm的B型轴用弹性挡圈。标记示例：
轴径d0=50mm、材料65Mn、热处理HRC44～51、经表面氧化处理的B型轴用弹性挡圈的标记：挡圈 GB 894.2 50
A型与B型市场上都有，区别在于安装孔部分的形状，A型是圆弧过渡，而B型是直角过度。一般来说，A型在欧美，日本，台湾等地都是占主流的，基本地B型。B型1内还有人生产，珠三角地区，A型多于B型。其他的地区，个人没有统计，但是主观认为A型多于B型。
二、成型工艺不同
A型系采用板材—冲切工艺制成，可适合动态运动及纵向承重;B型系采用线材—冲切工艺制成，适合静态及横向旋转运动。
三、热处理前后硬度
它们的热处理后硬度也不一样，B型的热处理硬度稍高于A型。
这类挡圈的内径装配轴径稍小。安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，扩张挡圈，才能放入预先加工好的轴槽上。所以我们在选择的时候一定要注意，不能出现错误。下面贤集网小编再为您介绍一下应该如何选择轴用弹性挡圈。
两者在大多数合没有本质上的区别，差异主要还是体现在制造成本和对接触面的保护上。
轴用弹性挡圈国家标准
轴用弹性挡圈是一种用于机械设备中的零部件，其作用是在轴和轴承之间起到密封和防尘的作用。根据国家标准，轴用弹性挡圈的设计、材料、加工和安装都有严格的规定，以确保其在机械设备中的可靠性和稳定性。
首先，根据国家标准，轴用弹性挡圈的设计需要符合相关的机械原理和工程要求。在设计过程中，需要考虑到轴承的转速、工作环境的温度和湿度、以及轴的尺寸和材料等因素，从而确定弹性挡圈的尺寸、弹性系数和材料。设计时需要考虑到弹性挡圈的耐磨性、耐腐蚀性和密封性，以确保其在使用过程中能够正常工作并具有较长的使用寿命。
其次，在材料选择方面，国家标准对轴用弹性挡圈的材料也有明确规定。通常情况下，弹性挡圈的材料应选择具有较好的弹性和耐磨性的橡胶材料，同时需要考虑到其耐高温、耐低温和耐化学腐蚀的特性。材料的选择对于弹性挡圈的密封性和使用寿命有着重要的影响，因此需要严格按照国家标准进行选择和检测。
在加工和制造过程中，国家标准对轴用弹性挡圈的加工精度、表面光洁度和安装尺寸也有详细的规定。加工过程中需要保证弹性挡圈的尺寸精度和表面光洁度，以确保其在安装时能够与轴和轴承紧密配合，并且不会对轴承产生额外的摩擦和磨损。同时，安装尺寸的严格控制也是确保弹性挡圈正常工作的关键，需要按照国家标准进行检测和验证。
最后，国家标准还对轴用弹性挡圈的安装和使用进行了规定。在安装过程中，需要注意保持弹性挡圈的清洁和完整，避免在安装时产生损坏或变形。在使用过程中，需要定期检查弹性挡圈的密封性能和磨损程度，及时更换损坏的弹性挡圈，以确保机械设备的正常运行。
总之，国家标准对轴用弹性挡圈的设计、材料、加工和安装都有着严格的规定，这些规定旨在确保弹性挡圈在机械设备中能够发挥其应有的作用，同时也为生产厂家和使用单位提供了统一的标准和质量保证。只有严格按照国家标准进行生产和使用，才能保证轴用弹性挡圈的可靠性和稳定性，从而确保机械设备的正常运行和使用寿命。
