实验三 基尔霍夫定律的验证
一 实验目的
1、 掌握正确的电路的连接方法
2、了解基尔霍夫电压定律及电流定律的基本概念与原理
3、读数操作比较多,通过实验能培养细致的、严谨的实验作风
二 实验仪器
电工实验台
三 实验原理
1.相关定义:
支路:电路中的每一个分支。一条支路流过一个电流,称为支路电流。
结点:三条或三条以上支路的联接点。
回路:由支路组成的闭合路径。
网孔:内部不含支路的回路。
2.基尔霍夫电流定律(KCL定律)
定律内容:在任一瞬间,流向任一结点的电流等于流出该结点的电流。
即: I入= I出 或: I= 0
实质: 电流连续性的体现。
基尔霍夫电流定律(KCL)反映了电路中任一结点处各支路电流间相互制约的关系。
3.基尔霍夫电压定律(KVL定律)
定律内容:在任一瞬间,从回路中任一点出发,沿回路循行一周,回路中电压上升值与下降值相等。即在任一瞬间,沿任一回路循环方向,回路中各段电压的代数和恒等于零。
基尔霍夫电压定律(KVL) 反映了电路中任一回路中各段电压间相互制约的关系。
四 实验步骤
(1)电路如图连接;
(2)US1、US2取12V,10V, 分别取c点、e点位参考点测量并计算a、b、c、d、e、f各点电势及ab、bc、cd、da、af、fe、de间的电压,并记录入表一,取a点验证KCL定律;
(3)US1、US2取6V,12V,按表二测量数据,取U1、U3、U4、US1验证KVL定律。
五 数据及处理
表一验证KCL定律数据表
参考点 Va/V Vb/V Vc/V Vd/V Ve/V Vf/V
C点 测量值
计算值
误差 % % % % % %
E点 测量值
计算值
误差 % % % % % %
参考点 Uab/V Ubc/V Ucd/V Uda/V Uaf/V Ufe/V Ude/V
1 / 1
基尔霍夫定律实验结论
基尔霍夫定律( 也称作基尔霍夫第二定律)描述了一个闭合电路中电流的总和等于电流源和电流汇的代数和。在基尔霍夫定律的实验中,可以通过测量电路中的电流和电压来验证其定律的适用性。
基尔霍夫定律的实验结论通常为:
1.(对于电流:(在一个闭合电路中,各个节点( 交叉点)的电流总和等于零。即,电流的总入流量等于总出流量。
2.(对于电压:(沿着闭合电路中的任意闭合路径,电压的代数和等于零。即,环路中电压源的代数和等于电阻和其他元件产生的电压降的代数和。
实验中,如果通过测量电路中各个节点的电流和各个回路的电压,得出的结果符合基尔霍夫定律的描述,那么实验结论就是基尔霍夫定律成立。这个结论是对电路中电流和电压分布的一种定量描述。
需要注意的是,基尔霍夫定律适用于理想情况下的电路,并且通常用于分析电流和电压的分布以及电路中各个元件的关系。在实际电路中,可能存在一些复杂性或非理想因素,但基尔霍夫定律仍然是电路分析中非常有用的工具之一。
实验一 基尔霍夫定律的验证
一、实验目的
1.通过实验验证基尔霍夫电流定律和电压定律,巩固所学理论知识。
2.加深对参考方向概念的理解。
二、器材设备
1.电路原理实验箱KHDL-1A,导线若干;
2.数字式万用表。
三、实验原理
基尔霍夫定律是电路理论中最基本也是最重要的定律之一。它概括了电路中电流和电压分别遵循的基本规律。它包括基尔霍夫节点电流定律(KCL)和基尔霍夫回路电压定律(KVL)。
基尔霍夫节点电流定律:
电路中任意时刻流进(或流出)任一节点的电流的代数和等于零。其数学表达式为:
0Ii (1-1)
该定律阐述电路任一节点上各支路电流间的约束关系,这种关系,与各支路上元件的性质无关,不论元件是线性的或是非线性的,含源的或是无源的,时变的或时不变的。
基尔霍夫回路电压定律:
电路中任意时刻,沿着任一节闭合回路,电压的代数和等于零。其数学表达式为:
0Ui (1-2)
该定律阐明了电路任一闭合回路中各电压的约束关系,这种关系间仅与电路结果有关,而与构成回路的各元件的性质无关,不论这些元件是线性的或是非线性的,含源的或是无源的,时变的或时不变的。
电路的参考方法:
KCL和KVL表达式中的电流和电压都是代数量。它们除具有大小之外,还有其方向,其方向是以它量值得正、负表示的。为研究问题方便,人们通常在电路中假定一个方向为参考,称为参考方向。当电路中的电流(或电压)的实际方向与参考方向相同时取正值,其实际方向与参考方向相反时取负值。
例如,测量某节点各支路电流时,可以假设电流参考方向为流入该节点。那么,当将电流表的负极接到该节点上,而将电流表正极分别串入各条支路时,若电流表读数为正,说明该支路电流是流入节点的,与参考方向相同,取其值为正。若电流表读数为负,说明该支路电流是流出节点的,与参考方向相反,这时,应倒换电流表极性重新测量,并取测量值为负值。
1 【实验名称】基尔霍夫定律的验证
【实验目的】
验证基尔霍夫定律的正确性。
学会测定电路的开路电压与短路电流;加深对参考方向的理解。
【实验仪器】
直流稳压电源(两台),分别为12V和6V;
万用表(一台);
标准电阻(三个),分别为100Ω、100Ω和430Ω。
【实验原理】
基尔霍夫电流定律:电路中任意时刻,流进和流出节点电流的代数和为零。
基尔霍夫电压定律:电路中任意时刻,沿闭合回路的电压的代数和为零。
【实验内容】
按照图1所给的电路图搭建电路。
【实验步骤】
1. 验证电流定律
用万用表测量R1支路电流I1。
用万用表测量R2支路电流I2。
用万用表测量RL支路电流IL。
将上述所得数据填写到表1中(单位:mA)。
2. 验证电压定律
用万用表分别测出各支路的电压Uab、Ubc、Ucd、Uda。注意电压表正负接线。
记录数值,填入表2中(单位:v)。

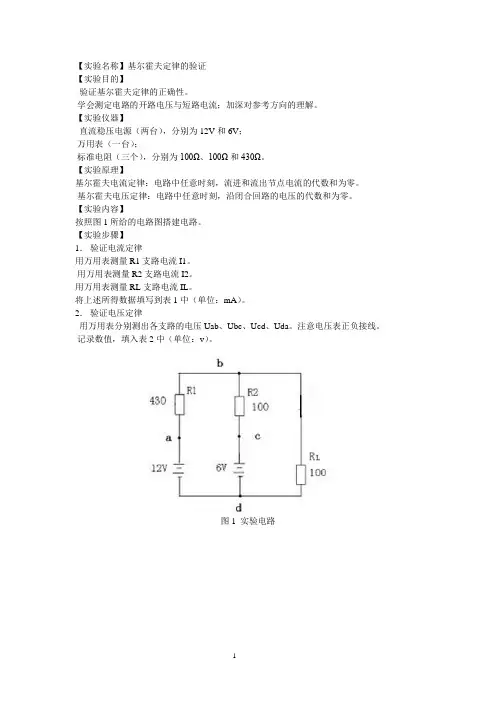

图1 实验电路
2 实验报告
(一) 填写数据表格
表1 :验证电流定律—数据记录
I1 I2 IL ∑I
18.75 20.63 39.38 0
表2 :验证电压定律—数据记录
Uab Ubc Ucd Uda ∑U
8.062 -2.062 6.00 -12.00
0
(二) 实验结论
1、电路中任意时刻,流进和流出节点电流的代数和为零。即:I1+I2+IL=0
2、电路中任意时刻,沿闭合回路的电压的代数和为零。
即:Uab+Ubc+Ucd+Uda=0
误差分析:
1、电路中电阻阻值与标示值有差异(430欧电阻值实测为435欧)阻值误差产生的差异;
2、导线连接点因存在接触电阻产生误差;
3、仪表存在的基本误差
